磁粉探伤检测报告docx（一）
引言概述：
本文将对磁粉探伤检测进行详细描述和分析，重点介绍该检测方法的原理、应用范围以及其在工业领域中的重要性。同时，还将探讨相关的设备和技术，以及常见的磁粉探伤缺陷类型和处理方法。
正文内容：
一、磁粉探伤检测原理
1.1 磁粉探伤检测的基本原理
1.2 磁粉探伤检测的工作原理
1.3 磁粉探伤检测的主要参数和指标
1.4 磁粉探伤检测的优缺点
1.5 磁粉探伤检测与其他无损检测方法的比较二、磁粉探伤检测的应用范围
2.1 磁粉探伤检测在航空航天领域的应用
2.2 磁粉探伤检测在汽车制造领域的应用
2.3 磁粉探伤检测在机械制造领域的应用
2.4 磁粉探伤检测在电力设备领域的应用
2.5 磁粉探伤检测在化工行业的应用三、磁粉探伤检测相关设备和技术
3.1 磁粉探伤检测设备的分类和特点
3.2 磁粉探伤检测中常用的磁粉类型3.3 磁粉混合方法及其调配原则
3.4 磁粉铁磁材料的提纯方法
3.5 磁粉探伤仪表的选型和使用四、磁粉探伤检测常见缺陷类型与处理方法
4.1 表面缺陷和孔洞的检测与处理
4.2 焊接缺陷的检测与处理
4.3 裂纹和裂纹扩展的检测与处理
4.4 金属疲劳损伤的检测与处理
4.5 非金属材料缺陷的检测与处理五、磁粉探伤检测的发展和展望
5.1 磁粉探伤检测技术的发展历程
5.2 磁粉探伤检测的研究热点和趋势
5.3 磁粉探伤检测的未来发展方向
5.4 磁粉探伤检测关键技术的创新与应用
5.5 磁粉探伤检测的市场前景总结：
本文对磁粉探伤检测进行了全面而深入的介绍和分析。通过了解磁粉探伤检测的原理、应用范围及相关设备和技术，我们认识到磁粉探伤检测在工业领域中的重要性和广泛应用。同时，我们也了解到磁粉探伤检测在不同行业中的具体应用及其相关缺陷类型和处理方法。未来，随着磁粉探伤检测技术的不断发展，相信它将在更多领域中发挥重要作用，在工业生产中起到更大的推动作用。
耐张线夹无损检测技术标准
一、引言
耐张线夹是用于电力输配电系统中的重要连接件，其质量直接关系到输电线路的安全和稳定运行。现有耐张线夹普遍存在质量不稳定、使用寿命短等问题，对耐张线夹进行无损检测技术研究和标准制定尤为重要。本标准旨在规范耐张线夹的无损检测技术，并提出相关标准要求，以保障电力系统安全和稳定运行。
二、术语和定义
1. 耐张线夹：用于在电力输配电系统中连接电缆或导线的紧固元件。
2. 无损检测：采用无损检测技术对耐张线夹进行质量评估和缺陷识别的检测方法。
3. UT(超声波探伤)：利用超声波波传播规律来检测材料内部缺陷或界面。
4. RT(射线检测)：利用射线透射原理检测材料内部缺陷或密度不均匀性的无损检测方法。
5. MT(磁粉探伤)：利用永磁或电磁场使试件产生漏磁，并通过散落的磁粉显示缺陷的无损检测方法。
三、耐张线夹无损检测技术标准
1. UT检测
1.1 设备要求：采用频率范围在1MHz以上的超声波探伤仪器，具备多通道和多晶探头的能力。
1.2 检测方法：采用纵波和横波相结合的方法，全面扫描耐张线夹，并对测得的超声波信号进行分析。
1.3 检测指标：对耐张线夹内部的气孔、夹具螺纹、材料损伤等缺陷进行检测，以及对焊缝的性能进行评估。
2. RT检测
2.1 设备要求：采用线性加速器或同步辐射源产生的射线进行检测，需具备高分辨率和辐射剂量低的特点。
2.2 检测方法：采用透射法对耐张线夹进行无损检测，通过射线照射、透射和影像采集对耐张线夹进行评价。 2.3 检测指标：对耐张线夹内部的夹具形态、结构连接处、材料缺陷等进行详细检测和分析。
3. MT检测
3.1 设备要求：采用磁粉探伤仪进行检测，需具备高磁化能力和均匀的漏磁场。
3.2 检测方法：在对耐张线夹表面喷洒磁粉，并利用磁场作用下显示出的缺陷进行检测。
1 JB4730-2005(报批稿)使用指南（问答）
1. JB4730-2005标准中磁粉探伤部分的编写结构与旧标准有什么不同？
答：JB4730-1994第四篇—表面检测的编写结构：①、检测范围和一般要求；②、检测人员；③、设备和磁粉；④、磁化方法；⑤、电流类型及其选用；⑥、表面准备；⑦、检测时机；⑧、磁化规范；⑨、磁粉的施加；⑩、退磁；⑾、磁痕评定与和记录；⑿、复验；⒀、缺陷等级评定；⒁、报告。
JB4730-2005标准第四部分--磁粉检测的编写结构：①、范围；②、规范性引用文件；③、一般要求；④、检测方法；⑤、磁痕显示的分类和记录；⑥、退磁；⑦、缺陷磁痕显示的分级；⑧、复验；⑨、磁粉检测报告和验收标记。附录A 各种磁化电流的波形、电流表指示及换算关系（资料性附录）；附录B 焊缝的典型磁化方法（资料性附录）。
JB4730-2005新标准“③、一般要求”将JB4730-94 标准中的“ ②、检测人员；③、设备和磁粉；④、磁化方法；⑤、电流类型及其选用；⑥、表面准备；⑦、检测时机；⑧、磁化规范；⑨、磁粉的施加”等内容纳入其中；
对于磁化电流和磁化方法采用资料性附录的形式出现，不放在标准的正文中，使得新标准更加简洁明快。
2 2．JB4730-2005标准编制的依据是什么？
答：在60年代，国内不少单位对压力容器进行磁粉检测是采用苏联50年代操作规范，有的是按1964年机械部无损探伤技术条件要求。到80年代，执行JB741-80《钢制焊接压力容器技术条件》的附录4（焊缝磁粉检测）和附录6（螺栓件磁粉检测）。JB3965-85《钢制压力容器磁粉探伤》（参照ASME SE-709）磁粉检验推荐操作方法）和JB4248-86《压力容器锻件磁粉探伤》（参照ASME SE-275锻钢件磁粉检验方法），二个标准制订完成后，国内锅炉、压力容器行业的磁粉检测工作，基本上按照这二个标准执行。JB4730-94《压力容器无损检测》是参照ASME SE-709和JIS G0565、JB3965-85、JB4248-86等标准起草的，在压力容器行业普遍使用。本标准（JB4730.4磁粉检测）主要参考了下列标准起草的：

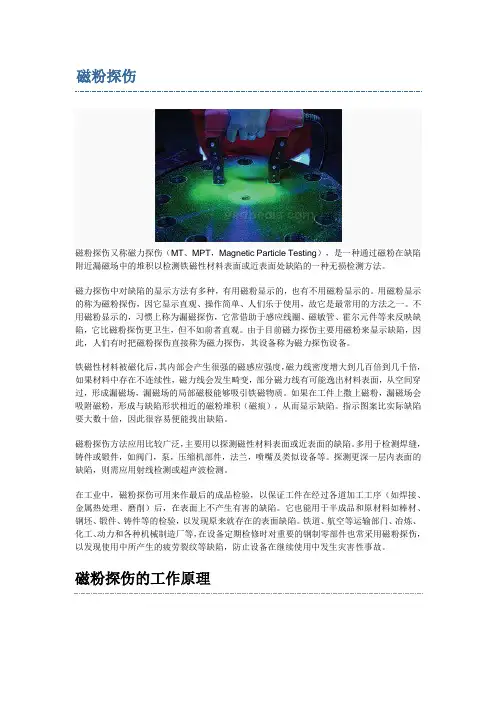

磁粉探伤
磁粉探伤又称磁力探伤（MT、MPT，Magnetic Particle Testing），是一种通过磁粉在缺陷附近漏磁场中的堆积以检测铁磁性材料表面或近表面处缺陷的一种无损检测方法。
磁力探伤中对缺陷的显示方法有多种，有用磁粉显示的，也有不用磁粉显示的。用磁粉显示的称为磁粉探伤，因它显示直观、操作简单、人们乐于使用，故它是最常用的方法之一。不用磁粉显示的，习惯上称为漏磁探伤，它常借助于感应线圈、磁敏管、霍尔元件等来反映缺陷，它比磁粉探伤更卫生，但不如前者直观。由于目前磁力探伤主要用磁粉来显示缺陷，因此，人们有时把磁粉探伤直接称为磁力探伤，其设备称为磁力探伤设备。
铁磁性材料被磁化后，其内部会产生很强的磁感应强度，磁力线密度增大到几百倍到几千倍，如果材料中存在不连续性，磁力线会发生畸变，部分磁力线有可能逸出材料表面，从空间穿过，形成漏磁场，漏磁场的局部磁极能够吸引铁磁物质。如果在工件上撒上磁粉，漏磁场会吸附磁粉，形成与缺陷形状相近的磁粉堆积（磁痕），从而显示缺陷。指示图案比实际缺陷要大数十倍，因此很容易便能找出缺陷。
磁粉探伤方法应用比较广泛，主要用以探测磁性材料表面或近表面的缺陷。多用于检测焊缝，铸件或锻件，如阀门，泵，压缩机部件，法兰，喷嘴及类似设备等。探测更深一层内表面的缺陷，则需应用射线检测或超声波检测。
在工业中，磁粉探伤可用来作最后的成品检验，以保证工件在经过各道加工工序（如焊接、金属热处理、磨削）后，在表面上不产生有害的缺陷。它也能用于半成品和原材料如棒材、钢坯、锻件、铸件等的检验，以发现原来就存在的表面缺陷。铁道、航空等运输部门、冶炼、化工、动力和各种机械制造厂等，在设备定期检修时对重要的钢制零部件也常采用磁粉探伤，以发现使用中所产生的疲劳裂纹等缺陷，防止设备在继续使用中发生灾害性事故。
磁粉探伤的工作原理 磁粉探伤机是利用自然界中磁力线总能保持其连续性的原理。当铁磁性工件放在使其饱和的磁场中时，磁力线便会被引导通过工件。如果磁力线遇到工件材料上的不连续（即裂纹、夹渣、气孔等缺陷），而磁力线为了保持自己的连续性，则必须绕过这些缺陷，形成漏磁通。
