—1— 合福客专公里标、半公里标设置标准
⑴公里标、半公里标在桥梁、路基地段，应采用软塑料贴膜粘贴在供电接触网立杆正、反两面（迎、背列车面），软塑料贴膜边框底端高度距离轨面的垂直距离为1.9m；公里标、半公里标在隧道内时，应采用印刷反光油漆代替软塑料贴膜，反光油漆边框顶端高度距离电缆槽盖板顶面垂直距离为1.5m。
⑵软塑料贴膜应保证不会脱落。
⑶公里标的里程位数为三位、四位时，软塑料贴膜（或反光油漆）尺寸为高度750mm、宽度150mm。公里标里程位数为一位、二位时，软塑料贴膜（或反光油漆）尺寸为高度560mm、宽度150mm；半公里标的软塑料贴膜（或反光油漆）尺寸为高度 560mm、宽度为150mm;公里标、半公里标的数字尺寸为高度170mm、宽110mm。
⑷字模采用白底、黑字，字体采用粗黑体。
⑸基本样式见下图。
—2—
文书#参考 1 铁路线路标志 编辑词条创建词条
沿铁路线路设置的固定标桩，其作用是向行车人员和线路养护维修人员显示铁路建筑物、线路设备等的位置或状态。在铁路由国家统一经营的国家，如中国和苏联等，对这些标志的形式和埋设位置，国家制定有统一的规定；在铁路不由国家统一经营的国家，则由各铁路经营部门自行作出规定。
铁路标志常见的有公里标、半公里标、曲线标、圆曲线和缓和曲线的始终点标、桥梁标、坡度标，以及铁路局、工务段、领工区、养路工区、供电段和水电段等管界标。
公里标、半公里标 表示线路里程的标志，设置在计算里程方向的线路左侧。公里标的标面上注有线路计算起点至公里标设置处距离的公里数（图1）。半公里标设置在两相邻公里标间的中点上，标面上注有“1/2”字样(图2)。
曲线标 表示曲线线路的曲线长、缓和曲线长、曲线半径、超高、加宽等的标志。设置在曲线线路中点的外侧。图3为某线路的曲线标。
文书#参考 2 圆曲线和缓和曲线始终点标 表示曲线线路起点和终点的标志，设置在线路的直线与缓和曲线的相接点的外侧、缓和曲线和圆曲线相接点的外侧。这种标志是个直棱柱体，其横断面为三角形。两个侧面注有直、缓、圆等字样，分别表示所向方向为直线、缓和曲线或圆曲线。
坡度标 表示线路纵断面状态的标志。设置在变坡点处。标面的正面和背面分别标明所向方向的上、下坡度值及其长度；侧面注有变坡点所在处的线路里程。图4为某线路的坡度标。图中箭头上斜者表示上坡，下斜者为下坡,“0”表示平道；箭头尾部数字表示坡度千分率；下面的数字表明坡道长度（米）。
桥梁标 表示桥梁的位置（中心里程）和桥梁编号的标志。设置在计算里程方向左侧的桥头。桥梁标的标面上注有按线路计算里程方向统一编排的桥梁序号和所在线路的中心里程。图5为某一桥梁标。
文书#参考 3 铁路局、工务段、领工区、养路工区、供电段和水 电段的管界标 表示各单位管辖的铁路线路范围的标志。设置在各单位管辖区域的分界点处，标志正面和背面分别标明所向的单位名称,侧面注有管界的字样（图6）。

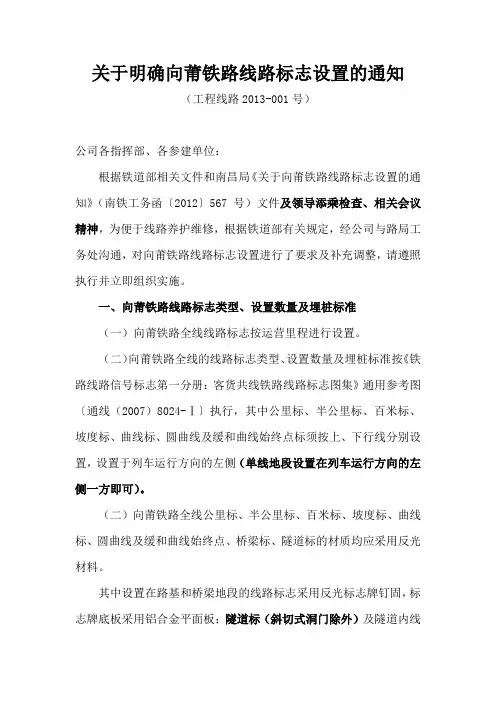

关于明确向莆铁路线路标志设置的通知
（工程线路2013-001号）
公司各指挥部、各参建单位：
根据铁道部相关文件和南昌局《关于向莆铁路线路标志设置的通知》（南铁工务函〔2012〕567号）文件及领导添乘检查、相关会议精神，为便于线路养护维修，根据铁道部有关规定，经公司与路局工务处沟通，对向莆铁路线路标志设置进行了要求及补充调整，请遵照执行并立即组织实施。
一、向莆铁路线路标志类型、设置数量及埋桩标准
（一）向莆铁路全线线路标志按运营里程进行设置。
（二）向莆铁路全线的线路标志类型、设置数量及埋桩标准按《铁路线路信号标志第一分册：客货共线铁路线路标志图集》通用参考图〔通线（2007）8024-Ⅰ〕执行，其中公里标、半公里标、百米标、坡度标、曲线标、圆曲线及缓和曲线始终点标须按上、下行线分别设置，设置于列车运行方向的左侧（单线地段设置在列车运行方向的左侧一方即可）。
（二）向莆铁路全线公里标、半公里标、百米标、坡度标、曲线标、圆曲线及缓和曲线始终点、桥梁标、隧道标的材质均应采用反光材料。
其中设置在路基和桥梁地段的线路标志采用反光标志牌钉固，标志牌底板采用铝合金平面板；隧道标（斜切式洞门除外）及隧道内线
路标志采用反光油漆喷涂、标注；涵渠标志采用普通油漆喷涂、标注；线路标志具体埋设、钉固、标注、喷涂方法及位置要求如下：
1．设置在路基地段的线路标志设置应先埋设光面混凝土桩；其后在混凝土桩应设置文字的正反两面均安装标志牌，标志牌底板尺寸应与混凝土桩文字面尺寸相同。
为满足大机作业要求，混凝土桩原则上统一埋设在线路路肩电缆槽内侧，距离电缆槽盖板5cm的位置（标准桩位），严禁紧贴道床坡脚设置；当电缆槽外移较大时，混凝土桩按平齐标准桩位埋设，确保整齐一致。（详见附件二）
为确保桩位稳固，路基地段的混凝土桩埋入后的回填应采用混凝土加固。
2．桥梁标在桥梁两端桥头路基处埋设混凝土桩设置，顺行车方向埋设于线路左侧；
一、线路、信号各类标志 （一）里程标志 1.公里标：公里标全高900mm，宽350mm，厚100mm，地面上部高为500mm，埋深400mm。公里标字模采用140*85mm，每字间隔为15mm，公里标字距公里标顶端120mm。 2.半公里标：半公里标全高900mm，宽200mm，厚100mm，地面上部高为500mm，埋深400mm。半公里标字模采用100*70mm，半公里标字距半公里标顶端为70mm。
3.百米标：百米标全高700mm，宽100mm，厚100mm，地面上部高为400mm，埋深300mm。百米标字模采用100*70mm. 4.单元管理标志：全高900mm,宽100mm,厚100mm,地面上部高为500mm,埋深400mm,
字模采用50*40mm,间隔15mm.背面标注起讫点里程。
（二）曲线标志 1.曲线标：埋设在曲线的中心位置，曲线标全高900mm，宽430mm，地面上部高为500mm，埋深400mm。曲线标中汉字规格50*35MM名模；数字规格：小数点前为35*25MM，
字间隔为10mm；小数点后为30*15，字间隔为10mm。 自上向下为6行，顺序为：“优质曲线”、“曲线长XXX.XXX（曲线长度）”、“缓和曲线长XXX（缓和曲线长度）”、“曲线半径XXXX（曲线半径数）”、“超高XXX（超高量）”、“加
宽XXX（加宽量）”。第二行字距曲线标顶端为90mm。“优质曲线”字样为红色，其余为黑
色。经段验收达到优质标准的方可印刷“优质曲线”字样，否则暂空。
2.直缓桩、缓圆桩（三角标）高900mm,地面上部高500mm,埋深400MM,两正面汉字规格90*60MM；里程数字为竖向印刷所对应里程，规格为50*35MM，字间隔为15mm。
（三）坡度标志
坡度标全高1100mm，宽350mm，厚100mm，地面上部高为600mm，埋深500mm。坡度标上方表示坡度的数字大小为：小数点前为120×60mm，如为平坡，表示坡度的“0”应
。
。 1 线路标志设置及刷写标准
一、线路标志设置标准
㈠各种线路标志要严格按《铁路技术管理规程》第376条规定，一律距线路中心不少于3.1m（距钢轨外侧2.4m），原则上在石碴坡角处埋设。
㈡公里标、百尺标、缓和曲线标、曲中标、桥涵标埋设高度为地平面以上500mm，坡度标为地平面以上600mm。
㈢警冲标埋设高度为枕面以上不超过350mm。
㈣特殊情况下线路标志埋设
1.道床边坡有挡碴墙的，标志移至挡碴墙边，如挡碴墙高度挡住标志，要将标志预埋在挡碴墙上，按标准露出标志，恢复挡碴墙。
2. 线路曲中标上刷写的曲线要素要求用中文，不能用英文字母。
3. 隧道内洞壁、桥梁上设置的公里标、百尺标及其他反光标志，要进行补充和刷洗，要求齐全清晰。
二、线路标志刷写标准
㈠钢轨轨号
正线钢轨编号按里程增加方向进行编排。无缝线路地段钢轨编号间隔为25米，Ⅱ型枕和新Ⅱ型枕为46根枕，Ⅲ型枕为41/42根枕，无缝线路区段中曲线存在标轨的按无缝线路对待。标轨地段钢轨编号按接头设置。
1、提速新Ⅱ型枕和Ⅲ型枕区段轨号统一沿逆向行车方向左侧轨枕顶面斜坡上，在斜坡上涂200mm＊140mm白底，轨号为红字，字号统一为 60 毫米×120 毫米字。
2、其它Ⅱ型枕区段，轨号统一刷在轨枕中部的两侧面，白底红字，白底宽200mm，与轨枕同高，字模号为85mm＊140mm。
3、标轨区段，轨号统一刷在接头后第三根轨枕中部的两侧面，白底红字，白底宽200mm，与轨枕同高，字模号为85mm＊140mm。
㈡曲线标记 。
。 2 1、使用10号字模50mm＊35mm，标记为白底红字。
2、曲线标记一般标记在钢轨曲线上股内侧轨腰上，正矢点一律用白底红▲标在曲线上股轨头非工作边，红▲为30mm的等边三角形。如上股钢轨内侧因涂油等原因易造成标记不清时，可标记在下股内侧轨腰上。
3、曲线正矢点按分中法设置。缓和曲线直缓点标记：ZH；缓圆点标记：HY ；圆缓点标记：YH；缓直点标记：HZ。缓和曲线内正矢各点及进入圆曲线第一点标记：XXF=XX，其它圆曲线正矢只标记点号。
