第一章 编制依据
****社区一期工程高支模专项方案是根据以下依据编制的：
1、****社区一期工程施工图纸；
2、有关钢管脚手架安全技术、混凝土结构工程施工质量验收、建筑施工高
处作业安全技术等现行规范；
3、高层建筑施工手册。

第二章 工程概况
****社区一期工程是由深圳市**房地产有限公司投资兴建的工程。该工程由
多栋建筑物组成。
社区中心负一层层高5.4M，商业裙楼1、2栋和联排别墅（因采用先施工负
一层顶板，再回填土）支撑高度分别达6.4M、5.5M，采用扣件式满堂红脚手架，
及门式脚手架。

第三章 材料及要求
扣件式脚手架：
1、钢管钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆等。钢管采用外
径为48mm，壁厚3.5mm，其材质应采用国家现行标准《直缝电焊钢管》(GB/Txxxx
体输送用焊接钢管》(GB/T3092)中规定的3号普通钢管，其质量应符合GB700-79
《普通碳素结构钢技术要求》中A3钢的要求。弯曲变形，锈蚀钢管不得使用。
脚手架钢管每根最大质量不应大于25kg。钢管上严禁打孔。
2、扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺
母、垫圈等。扣件及其附件应符合GB978-67《可锻铁分类及技术条件》的规定，
机械性能不低于KT33-8的可锻铸铁的制作性能，其附件的制造材料应符合
GB700-79中A3钢的规定，螺纹应符合GBl96-81《普通螺纹》的规定，垫圈应符
合GB95-76《垫圈》的规定。扣件与钢管的贴合面必须严格整形，保证钢管扣紧
时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间隙小于lmm，扣
件表面应进行防锈处理。脚手架采用的扣件，在螺栓拧紧扭力矩达65N·m时，
不得发生破坏。

门式脚手架：
符合《建筑施工门式钢管脚手架安全技术规范》（JGJ43—20xx）第3部份
“构配件材质性能”要求。

第四章 扣件式满堂架支撑设计计算
社区中心负一层及商业裙楼采用φ48×3.5钢管搭设满堂红脚手架，
主梁截面尺寸为800×750mm，板厚xxxx计算
主梁荷载计算(按1m计算)：
(1)．新浇混凝土自重：1.0×25000×0.8×1=20KN/m；
(2)．模板自重： 0.75×2.6×1=1.95KN/m；
(3)．施工荷载： 2.5×0.8×1=2KN/m；
(4)．振捣混凝土荷载 2.0×0.8×1=1.6KN/m；
荷载为：1.2×(20+1.95)+1.4×(2+1.6)=31.38KN/m；
集中荷载为：F=ql/2=31.38×1000/2=xxxx算(按1m2)计算：
(1)．新浇混凝土自重：1×25000×0.xxxx2；
(2)．模板自重： 0.75×1.0=0.75KN/m2；
(3)．施工荷载： 2.5×1=2.5KN/m2；
(4)．振捣混凝土荷载 2.0×1=2.0KN/m2；
荷载为：1.2×(3.75+0.75)+1.4×(2.5+2.0)=11.7KN/m2
2.主梁验算
(1)．横杆抗弯强度验算：钢管按@900mm计算。
采用Φ48×3.5钢管：A=5.08×103mm3：f=210N/mm2
fnWnFWM24/)1(1/
2
max

,/210/11.1181008.5324)13(900960024/)1(122322mmNfmmNnnF
满足

要求。
(2)．横杆挠度验算
I=12.19×104mm4；E=21×104N／mm2；[ω]=3mm


mmFiEInn311.290096001019.121021338413384134434234max


满足要求。
(3)．立杆抗弯强度验算：钢管按@900*1200mm计算。
采用Φ48×3．5钢管：A=489mm2：W=5.08×103mm3：f=210N／mm2：i=xxxx5690
×1.2=18828N
22
210/50.38489/18828/NmmmmNAN

(4)．按稳定性验算
设计立杆水平杆为小于1800mm，

=l/i=1800/xxxx<120, 故长细比为：

查表得：Φ=0.534

22
/210/1.22489534.05760/mmNmmNAN

满足要求。
(5).扣件抗滑验算。
由上面可知，每个立杆承载力为5760N，每个扣件的抗滑承载力为8000N。
8000N>57607N 扣件满足抗滑要求。
故主梁下面支撑为：钢管立杆间距900*1200mm。
4、屋面板验算
(1)．立杆抗弯强度验算：钢管按@900*1200mm计算。
采用Φ48×3．5钢管：A=489mm2；W=5．08×103mm3；f=210N／mm2；i=xxxx1700
×1.2×0.9=12636N

=N/A=12636/489=25.8N/mm2≤210N/mm2

(4)．按稳定性验算
设计立杆水平杆为小于1800mm，故长细比为：

=1/i=1800/xxxx<120

查表得：Φ=0.534

N／ΦA22/210/4.48489534.012636mmNmmN 满足要求。
(5).扣件抗滑验算。
由上面可知，每个立杆承载力为12636N，每个扣件的抗滑承载力为8000N。
2*8000N>12636N 双扣件满足抗滑要求。
故板下面支撑为：钢管立杆纵横方向间距900*1200mm。

第五章 门式满堂红脚手架计算
联排别墅采用MF1219,φ42×2.5门架搭设满堂红脚手架
主梁截面尺寸为200×300mm，板厚xxxx计算
主梁荷载计算(按1m计算)：
(1)．新浇混凝土自重：1.0×25000×0.2×1=5KN/m；
(2)．模板自重： 0.75×2.6×1=1.95KN/m；
(3)．施工荷载： 2.5×0.2×1=0.50KN/m；
(4)．振捣混凝土荷载 2.0×0.2×1=0.4KN/m；
板荷载计算(按1m2)计算：
(1)．新浇混凝土自重：1×25000×0.xxxx2；
(2)．模板自重： 0.75×1.0=0.75KN/m2；
(3)．施工荷载： 2.5×1=2.5KN/m2；
(4)．振捣混凝土荷载 2.0×1=2.0KN/m2；
2、验算：
a、梁
不组合风荷载(一米为计算单位)，门架间距为600×600mm
N=1.2(NGK1+NGK2)H+1.4∑HQik
=1.2×(5×0.6+1.95×0.4+3*0.228×0.6) +1.4 (0.5+0.4) ×0.6

合集下载

门式脚手架支撑系统模板施工方案

门式脚手架支撑系统模板施工方案

门式脚手架支撑系统模板施工方案模板工程施工方案目录一、编制依据 (1)二、工程概略 (1)三、工程各部位结构尺寸 (2)四、本方案的顺应范围 (5)五、施工预备 (5)六、质量要求 (6)七、施工步骤 (7)八、质量保证措施 (12)九、时节性施工措施 (13)十、平安措施及文明施工措施 (14)十一、计算书 (16)一、编制依据1.1、«修建结构荷载规范»GB50009-2001；1.2、«混凝土结构设计规范»GB50010-2002；1.3、«混凝土结构工程施工质量验收规范»GB50204-2002；1.4、«修建施工计算手册»；1.5、«修建施工手册»第四版中国修建工业出版社；1.6、«修建施工扣件式钢管脚手架平安技术规范»JGJ130-2020 ；1.7、«钢结构设计规范»GB 50017-2003；1.8、«修建施工门式钢管脚手架平安技术规程»。

JGJ128-20201.9、工程施工图纸。

1.10、公司的外部技术规范、任务规范、管理规范以及公司ISO9002质量体系顺序文件。

1.11本工程模板工程专项施工方案二、工程概略：坂田保证性住房树立工程位于广东省深圳市龙岗区坂田街道杨美地块，分A、B两座高层住宅修建，施工总承包为深圳潮阳修建工程公司，由深圳市修建迷信研讨院设计，深圳市龙岗区修建工务局兴修。

该工程的施工范围包括4栋高层及一层地下室，局部二层；高层为15~28层，总修建面积约43828.55m2。

结构类型为框架剪力墙结构，基础采用筏板和独立基础设计。

三、工程各部位结构尺寸：1、地下室局部2、主体局部：3、结构概略〔一〕结构体系主要设计参数1、结构平安等级：二级2、抗震设防烈度：7度3、抗震设防类别：丙类4、主要结构类型：高层为钢筋混凝土框架结构〔二〕修建分类等级及结构设计规范〔三〕混凝土环境类别及耐久性要求〔四〕混泥土强度等级注：1、结构柱及圈梁混泥土强度等级采用C202、当本表混泥土强度等级与详图有矛盾时以详图为准。

高支模专项施工方案

高支模专项施工方案

深圳市深云村经济适用房住宅区工程第七标段高支模专项施工方案编制单位：深圳市**************限公司编制人：日期：审核人：日期：审批人：日期：目录一、工程概况 (1)二、编制依据 (1)三、方案选择 (2)（一）混凝土浇筑方案 (2)（二）梁模板及支撑设计 (2)（三）楼板模板设计 (4)（四）梁板支撑布置图 (4)四、满堂脚手架搭设 (8)五、模板施工 (10)（一）模板安装 (10)（二）模板拆除 (11)六、高支模体系验收 (13)七、施工管理措施及安全技术措施 (14)八、应急预案 (17)九、计算书 (21)楼板模板满堂支架计算书 (23)300×1700梁模板扣件钢管高支撑架计算书 (29)300×1700梁侧模板计算书 (35)750×1350梁模板扣件钢管高支撑架计算书 (39)750×1350梁侧模板计算书 (44)300×800梁模板扣件钢管高支撑架计算书 (48)300×800梁侧模板计算书 (54)400×1500梁模板扣件钢管高支撑架计算书 (58)400×1500梁侧模板计算书 (64)400×1500梁侧模板计算书 (69)落地式扣件钢管脚手架计算书 (75)一、工程概况深圳市深云村经济适用房住宅区位于南山区深云立交和北环大道交叉处东南侧，该工程总用地面积约137593.34m2，总建筑面积470185.86m2，由社区住宅楼及其公共设施组成。

其中高层建筑有20栋，社区公共建筑4栋。

我公司承接的第七标段工程中，第7栋塔楼建筑面积14650.67 m2，高97.35 m，地下局部2层，地上34层，平面呈Y形。

采用现浇混凝土剪力墙结构，基础采用独立基础。

商场建筑面积7645.11 m2，高10.45m，地上2层。

本工程超过4.5m层高的楼层有7栋地下一层、一层和商场一层、二层，将相应楼层信息汇总成表，见表1。

深圳某学校教学楼高支模施工方案

深圳某学校教学楼高支模施工方案

目录一、工程概况 (2)二、编制依据 (3)三、支撑体系的确定 (4)1、施工程序 (4)2、支撑体系确定 (4)四、搭设要求 (6)1、材料要求 (6)2、立杆搭设应符合下列规定 (8)3、剪刀撑与横向斜撑的设置应符合下列规定 (8)4、扣件安装应符合下列规定 (8)五、安全文明施工 (9)1、安全措施 (9)2、文明施工措施 (10)3、消防管理 (11)4、成品保护措施 (11)六、高支模应急救援预案 (11)1、救援预案 (11)2、救援应急机构 (12)3、演练 (12)4、应急响应 (12)5、模板及支架倒塌事故的应急救援 (12)七、高支模支撑体系计算书 (13)一、工程概况工程名称：**工程建设单位：**工务局设计单位：**有限公司监理单位：**有限公司施工单位：**总公司1、我司承建的**工程位于**路，本工程共有小学教学楼、中学教学楼及食堂宿舍楼，其中小学教学楼地下一层、地上五层，中学教学楼地下一层、地上六层，食堂宿舍楼地下一层、地上五层，建筑物高度为18.00米。

工程设计±0.000标高相当于绝对标高40.8米。

主要结构类型基础为C80预制管桩及挖孔桩，主体为钢筋混凝土框剪结构，，其中：中学教学楼：首层+0.00～+4.50米，梁的规格250*600、250*750、300*600、350*750、300*800、300*900，层高为4.5米,梁跨度9.6M、8.4M、4.5M、9.6M、9.6M、4.15M、8.7M、6.35M、5.85M、7.15M、6.2M、6.0M、3.6M，板厚120mm。

风雨操场：+0.00～+9.73米，梁的规格250*600、300*900、250*1200、400*1600、500*1800，层高9.73M，梁跨度为4.2M、8.4M、8.4M、7.7M、3.9M、6.6M（共5跨），板厚120mm。

阶梯教室：+9.73～+18.5米，梁的规格250*700、250*600、300*600、400*700、300*900、400*1600、500*1800，层高8.77M，梁跨度为4.2M、8.4M、8.4M、7.7M、3.9M、6.6M （共5跨）,板厚120mm。

高支模施工方案(门式架)

高支模施工方案(门式架)

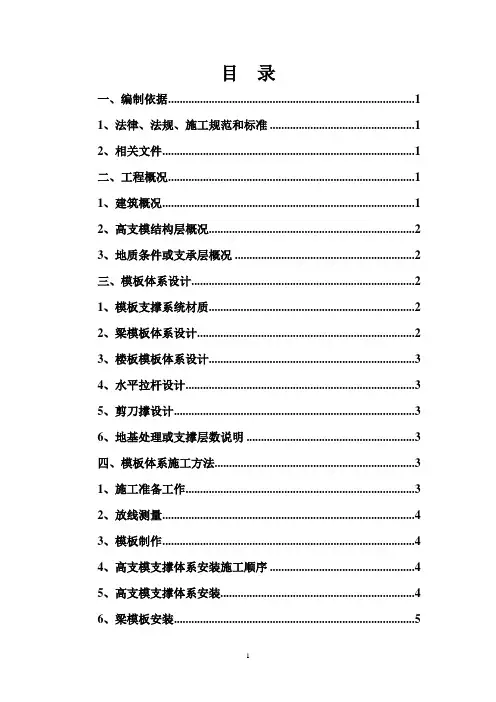

目录一、编制依据 (1)1、法律、法规、施工规范和标准 (1)2、相关文件 (1)二、工程概况 (1)1、建筑概况 (1)2、高支模结构层概况 (2)3、地质条件或支承层概况 (2)三、模板体系设计 (2)1、模板支撑系统材质 (2)2、梁模板体系设计 (2)3、楼板模板体系设计 (3)4、水平拉杆设计 (3)5、剪刀撑设计 (3)6、地基处理或支撑层数说明 (3)四、模板体系施工方法 (3)1、施工准备工作 (3)2、放线测量 (4)3、模板制作 (4)4、高支模支撑体系安装施工顺序 (4)5、高支模支撑体系安装 (4)6、梁模板安装 (5)7、楼面模板安装 (5)8、模板体系拆除 (5)9、高支模工程的模板支架体系的检查与验收 (6)五、混凝土浇注方法 (7)1、输送方法 (7)2、混凝土浇注方法 (8)六、安全保证措施 (8)1、安全生产保证体系 (8)2、安全教育制度 (8)3、安全检查制度 (8)4、高支模工程的安全管理措施 (9)5、预防模板及支架坍塌的安全技术措施 (10)七、应急救援预案 (11)1、应急救援组织 (11)2、应急响应 (11)3、应急救援装备 (13)4、应急救援措施 (13)八、模板体系计算说明 (15)1、模板及支架的设计荷载 (15)2、荷载组合 (16)3、强度计算内容 (16)九、模板体系计算书 (17)1、附件1:首层400×900mm梁的模板及支撑体系计算书 (17)2、附件2：首层100mm厚楼板模板及支撑体系计算书 (24)3、附件3：二层350×900mm梁的模板及支撑体系计算书 (28)4、附件4：二层120mm厚楼板模板及支撑体系计算书 (34)十、首层模板支撑系统大样图 (40)1、附图1：模板支撑系统平面布置示意图 (40)2、附图2:梁模板系统剖面图 (41)3、附图3:梁模板系统立面图 (41)4、附图4：板模板系统立面图 (42)5、附图5：对顶抱柱大样示意图 (42)十一、二层模板支撑系统大样图 (43)1、附图1:模板支撑系统平面布置示意图 (43)2、附图2:梁模板系统剖面图 (44)3、附图3:梁模板系统立面图 (44)4、附图4：板模板系统立面图 (45)5、附图5：对顶抱柱大样示意图 (45)一、编制依据1、法律、法规、施工规范和标准⑴、《中华人民共和国建筑法》(1998年3月1日起施行)；⑵、《建筑工程安全生产管理条例》（2004年2月1日起施行)；⑶、《中华人民共和国安全生产法》（2002年11月1日起施行）⑷、《建筑工程施工质量验收统一标准》(GB50300—2001);⑸、《建筑地基基础工程施工质量验收规范》(GB50202-2002）；⑹、《混凝土结构工程施工质量验收规范》（50204-2002);⑺、《木结构工程施工验收规范》(GB50200—2002）;⑻、《木结构设计规范》（GB50005—2003)；⑼、《建筑地基基础设计规范》（GB50007-2002）；⑽、《建筑施工门式钢管脚手架安全技术规范》(JGJ128—2000)⑾、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2001)；⑿、《建筑施工安全检查标准》（JGJ59—99).2、相关文件⑴、《广东省建设工程高支撑模板系统施工安全管理办法》（粤建监字［1998］027号）；⑵、广州市建委文件《关于印发〈广州市建设工程施工安全责任制〉的通知》(穗建筑［2001］75号)；⑶、广州市建委文件《关于进一步深化我市建筑工程施工安全生产专项治理的通知》（穗建筑［2005］22号)；⑷、广州市建委文件，《关于切实加强深基坑、大型顶升设备、高支顶等高危工程和设施安全管理工作的通知》（穗建筑［2005］419号).二、工程概况1、建筑概况铸造车间扩建工程建筑面积为4864平方米，位于广州市花都风神汽车厂内，建设单位为广州风神汽车有限公司，设计单位为东风设计研究院有限公司，监理单位为湖北公力工程咨询服务有限公司,施工单位为福建亨立建设集团有限公司。
