文档 1设计任务及要求 ................................................................................................................................. 2 2方案比较并确定 ................................................................................................................................. 2 2.1方案一: ..................................................................................................................................... 2 2.2方案二： .................................................................................................................................. 4 2.3两种方案比较.......................................................................................................................... 6 3．系统硬件设计结构框图.................................................................................................................. 7 3.1 8051简介 ............................................................................................................................... 7 3.2 主要特性 ................................................................................................................................. 8 3.3芯片引脚排列与名称 ............................................................................................................. 8 4 键盘控制器MM74C922 ............................................................................................................. 10 4.1 简介 ...................................................................................................................................... 10 4.2 主要特性 .............................................................................................................................. 10 4.3芯片引脚排列与名称 .......................................................................................................... 10 4.4 D/A转换器DAC0832 ................................................................................................... 11 4.4.1简介 ........................................................................................................................... 11 4.4.2 主要特性 .................................................................................................................. 11 4.4.3芯片引脚排列与名称 .............................................................................................. 11 5．硬件电路设计 ............................................................................................................................... 12 5.1 MM74C922接口电路 ...................................................................................................... 12 5.2 DAC0832接口电路 ........................................................................................................... 13 5.3 ADC0809接口电路 ........................................................................................................ 14 5.4 LCD1602C接口电路 ...................................................................................................... 14 实用标准文案 文档 5.5 可调稳压源电路 ................................................................................................................. 15 5.6流稳压电路 ........................................................................................................................... 16 6．程序设计........................................................................................................................................ 17 6.1主控程序 ............................................................................................................................... 17 6.2 D/A子程序 ....................................................................................................................... 18 6.3 A/D子程序 .......................................................................................................................... 19 6.4 键盘子程序 .......................................................................................................................... 20 实用标准文案

文档 1设计任务及要求 1.设计任务: 设计制作具有一定电压范围和功能的数控电源. 原理如题目所示 (1) 基本要求: a 输出电压:范围 0~15V . 步进 0.1V 纹波不大于10mv b输出电流: 500mA c 输出电压由数码显示 d 用”+”.”-”键控制输出电压进行增/减调整

2方案比较并确定 根据设计要求，小组成员拟列了2个方案，原理上基本能够实现要求 2.1方案一: 是以型号89C51单片机为控制核心进行设计的，通过按键进行控制，单片机控制数模转换芯片DAC0832，其输出0~7.5V的电压，因为要求电压为0~15V所以必须再经过放大器放大，并通过三端可调正稳压器进行稳压，

合集下载

基于51单片机的数控电源

基于51单片机的数控电源

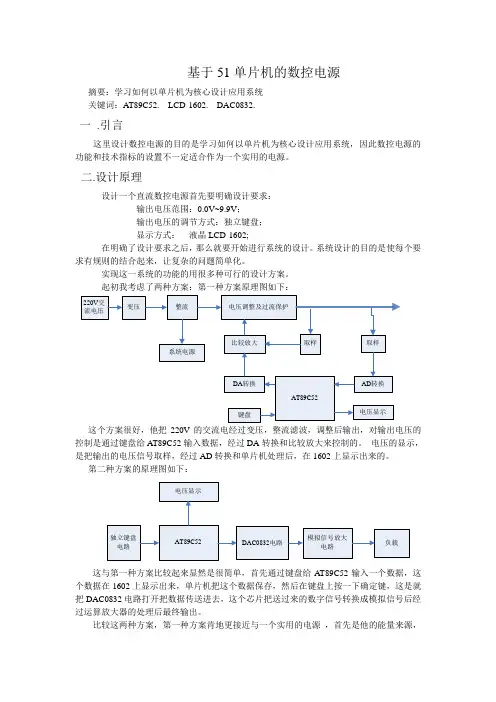

基于51单片机的数控电源摘要：学习如何以单片机为核心设计应用系统关键词：AT89C52. LCD-1602. DAC0832.一.引言这里设计数控电源的目的是学习如何以单片机为核心设计应用系统，因此数控电源的功能和技术指标的设置不一定适合作为一个实用的电源。

二.设计原理设计一个直流数控电源首先要明确设计要求：输出电压范围：0.0V~9.9V；输出电压的调节方式：独立键盘；显示方式：液晶LCD-1602;在明确了设计要求之后，那么就要开始进行系统的设计。

系统设计的目的是使每个要求有规则的结合起来，让复杂的问题简单化。

实现这一系统的功能的用很多种可行的设计方案。

起初我考虑了两种方案：第一种方案原理图如下：这个方案很好，他把220V的交流电经过变压，整流滤波，调整后输出，对输出电压的控制是通过键盘给AT89C52输入数据，经过DA转换和比较放大来控制的。

电压的显示，是把输出的电压信号取样，经过AD转换和单片机处理后，在1602上显示出来的。

第二种方案的原理图如下：这与第一种方案比较起来显然是很简单，首先通过键盘给AT89C52输入一个数据，这个数据在1602上显示出来，单片机把这个数据保存，然后在键盘上按一下确定键，这是就把DAC0832电路打开把数据传送进去，这个芯片把送过来的数字信号转换成模拟信号后经过运算放大器的处理后最终输出。

比较这两种方案，第一种方案肯地更接近与一个实用的电源，首先是他的能量来源，他由单一的220V的交流电（市电）提供能量。

A T89C52，DA芯片，AD芯片，以及运算放大器和1602都需要直流电，我们想在一个封装好的商业化的实用的数控电源种，再来安装电池是很麻烦的，这就需要用220V能量的一部分来维持这些芯片的运行。

再来看看第二种方案的能量来源，A T89C52，DA芯片，1602和运算放大器都需要直流电，如果做成实物也用220V的交流电，我想可以用一下三端集成稳压器芯片。

基于51 单片机数控稳压直流电源的设计1

基于51 单片机数控稳压直流电源的设计1

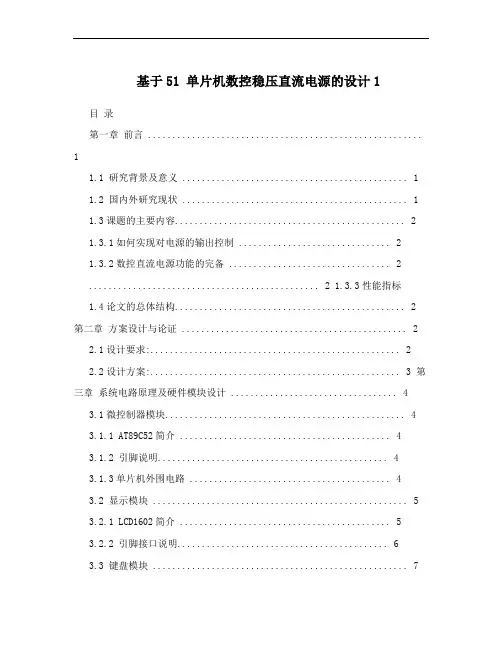

基于51 单片机数控稳压直流电源的设计1 目录第一章前言 ........................................................11.1 研究背景及意义 (1)1.2 国内外研究现状 (1)1.3课题的主要内容 (2)1.3.1如何实现对电源的输出控制 (2)1.3.2数控直流电源功能的完备 (2)............................................... 2 1.3.3性能指标1.4论文的总体结构 (2)第二章方案设计与论证 (2)2.1设计要求: (2)2.2设计方案:................................................... 3 第三章系统电路原理及硬件模块设计 . (4)3.1微控制器模块 (4)3.1.1 AT89C52简介 (4)3.1.2 引脚说明 (4)3.1.3单片机外围电路 (4)3.2 显示模块 (5)3.2.1 LCD1602简介 (5)3.2.2 引脚接口说明 (6)3.3 键盘模块 (7)3.4 D/A转换模块 (7)3.4.1 LTC1655芯片简介 (7)3.4.2 LTC1655与单片机连接 (8)3.5 A/D转换模块 (8)3.5.1 LTC1865芯片简介 (8)3.5.2 LTC1865与单片机连接 (12)3.6 稳压控制与输出模块 (13)3.6.1 单运算放大器UA741 (13)3.6.2 运算放大器TLE2022 (14)3.6.3 稳压控制输出电路 (15)3.7 输出短路保护电路模块 (16)第四章系统的软件设计 (16)4.1 软件设计思路 (16)4.2系统软件流程 (17)第五章系统测试与误差分析 (17)5.1系统测试 (17)5.1.1 软件测试 (17)5.1.2 硬件仿真测试 (18)5.2 误差分析 (19)第六章结论 (19)致谢语 (20)参考文献 (20)附录一:系统整体原理图 ............................................ 21 附录二:系统源程序 (21)基于51 单片机数控稳压直流电源的设计摘要: 本文主要论述了一种基于51 单片机为核心控制器的数控直流电源的设计原理和实现方法。

基于单片机的数控直流稳压电源的设计设计

基于单片机的数控直流稳压电源的设计设计

基于单片机的数控直流稳压电源的设计设计基于单片机的数控直流稳压电源的设计作者姓名专业电气工程及其自动化指导教师姓名专业技术职务讲师目录摘要 (1)第一章引言 (1)1.1.数控电源的发展史 (1)1.2.数控电源的应用范围 (2)1.3.数控电源的优点 (2)第二章系统的设计要求和方案选择 (3)2.1.设计要求 (3)2.2.方案论证与比较 (3)2.2.1稳压电源的选择 (3)2.2.2 数字显示方案 (4)第三章系统硬件设计 (4)3.1.系统设计 (4)3.2.微控制器模块 (5)3.2.1 8051单片机的性能 (5)3.2.2 8051单片机的最小系统 (6)3.3.电源模块 (7)3.3.1单片机供电模块 (7)3.3.2整流滤波电路和+5v供电模块 (7)3.4.W117电阻网络和继电器驱动电路 (8)3.5.显示电路 (10)3.6.键盘电路 (10)第四章软件 (11)4.1.主程序 (11)4.2.扫描键盘程序 (17)4.3.显示驱动程序 (18)第五章总结23第六章附件（电路图）24参考文献 (25)致谢 (26)摘要数控直流稳压源就是能用数字来控制电源输出电压的大小，而且能使输出的直流电压能保持稳定、精确的直流电压源；数控电源是针对传统电源的不足设计的，数字化能够减少生产过程中的不确定因素和人为参与的环节数，有效地解决电源模块中诸如可靠性、智能化和产品一致性等工程问题，极大地提高生产效率和产品的可维护性，市场前景广阔。

在本文中控制部分主要以8051单片机为核心制作控制电路，稳压部分主要以w117为核心制作三端稳压电路，显示部分采用数码管显示，输入采用键盘式输入再加一个驱动电路；通过软件编程有效的实现可控、可显的电源输出。

关键词：直流稳压电源；8051单片机；数码管显示。

第一章引言1.1. 数控电源的发展史电源技术尤其是数控电源技术是一门实践性很强的工程技术，服务于各行各业。

毕业设计(论文)-基于at89s52单片机的数控直流稳压电源设计[管理资料]

毕业设计(论文)-基于at89s52单片机的数控直流稳压电源设计[管理资料]

数控直流稳压电源设计指导老师：（2006级电子信息工程专业）摘要：本系统以直流电压源为核心，AT89S52单片机为主控制器，通过键盘来设置直流电源的输出电压，，输出电压范围为0—，最大电流为5A，并可由液晶屏显示实际输出电压值。

本系统由单片机程控输出数字信号，经过D/A转换器（DAC0832）输出模拟量，再经过运算放大器隔离放大，控制输出功率管的基极，随着功率管基极电压的变化而输出不同的电压。

本系统有两部分组成:：单片机电路、D/A转换电路、放大电路、数据存储电路、稳压输出电路、键盘电路和显示电路。

软件部分包括：主程序、运算控制程序、以及各功能实现模块的程序。

实际测试结果表明，本系统实际应用于需要高稳定度小功率恒压源的领域。

关键词：直流电压源单片机 D/A转换器运算控制CNC DC Power Supply DesignZhuyongjin Instructor: Zhangyucheng(2006 Electronic Information Engineering)Abstract：This system to dc voltage source as the core, mainly AT89S52 SCM, through the keyboard controller to install dc power supply output voltage, setting stepping class can output voltage, the range of V, the maximum current 330mA for, and can show the actual pipe by digital output voltage values. This system consists of microcontroller program output digital signal, through D/A converter (DAC0832) output analog amplifier, through isolating amplifier output power, control of base, with the power to change the passive tube voltage output of different voltage. This system Composed of two parts: hardware components and software components. Among, hardware components include: microcontroller circuit, D/A conversion circuit, amplifier, data storage circuit, Regulator output circuit，keyboard circuit and display circuit. Software components include: main program, operational control procedures, and each program results show that this system application in need of high stability of small power constant-voltage source fields.Key words：DC voltage source SCM D/A Converter Operational control1 绪论数控直流稳压电源系统概述随着电力电子技术的迅速发展,直流电源应用非常广泛,其好坏直接影响着电气设备或控制系统的工作性能。
