浅析十字板剪切试验数据整理及应用

摘要：十字板剪切试验在软土地基勘察中应用十分广泛，各个规范中对其数据整理及应用不尽相同，论文根据规范对数据的整理及应用进行了比较分析。

关键词：十字板剪切试验；软土；整理；应用

1引言

十字板剪切实验是用插入土中的标准十字板探头，以一定速率扭转，量测土破坏时的抵抗力矩，测定土的不排水剪强度和残余抗剪强度。

十字板剪切试验可用于测定饱和软黏性土的不排水抗剪强度和灵敏度。所测得的抗剪强度值，相当于试验深度处天然土层在原位压力下固结的不排水抗剪强度。十字板剪切试验不需要采取土样，避免了土样扰动及天然应力状态的改变，是一种有效的现场测定土的不排水强度试验方法。十字板剪切试验因其构造简单，操作方便，广泛运用于软土地基现场原位测试中。

2数据整理

2.1计算公式

以开口钢环式十字板剪切试验为例，《工程地质手册》第五版中计算公式如下：Cu=K·C（Ry－Rg）

Cu—土的不排水抗剪强度（kpa）

C—钢环系数（kN/0.01mm）

Ry—原状土剪损时量表最大读数（0.01mm）

Rg—轴杆与土摩擦时量表最大读数（0.01mm）

K—十字板常数（m－2） 《土工试验方法标准》GB/T50123-2019，计算公式：

Cu=10K·C（Ry－Rg）

Cu—土的不排水抗剪强度（kpa）

C—钢环系数（N/mm）

Ry—原状土剪损时量表最大读数（mm）

Rg—轴杆与土摩擦时量表最大读数（mm）

K—十字板常数（cm－2）

两者公式基本相同，但是各参数单位不同，计算时应注意单位换算。

2.2强度修正

十字板剪切试验所测得的不排水抗剪强度峰值，一般认为是偏高的，土的长期强度只有峰值强度的60%~70%。因此在工程中，需根据土质条件和当地经验对十字板测定的值作必要的修正，以供设计采用。

图1 修正系数

《工程地质手册》第五版推荐了两种强度修正方法，其一为Daccal修正法，即根据图1中塑性指数Ip获取修正系数，曲线1适用于液性指数Il＞1.1的土，曲线2适用于其他软土。

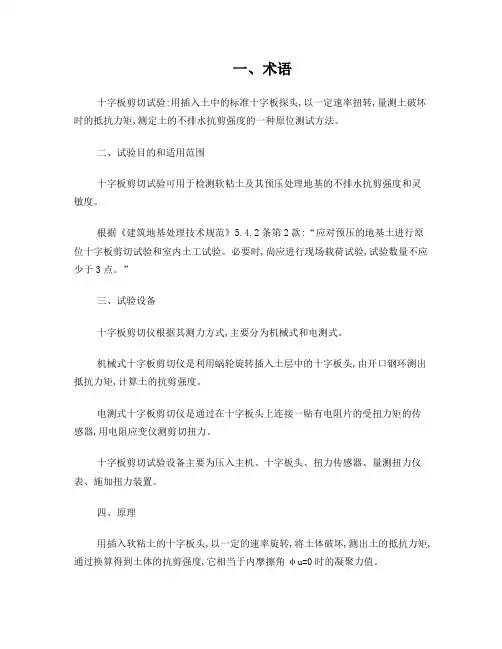

一、术语

十字板剪切试验:用插入土中的标准十字板探头,以一定速率扭转,量测土破坏时的抵抗力矩,测定土的不排水抗剪强度的一种原位测试方法。

二、试验目的和适用范围

十字板剪切试验可用于检测软粘土及其预压处理地基的不排水抗剪强度和灵敏度。

根据《建筑地基处理技术规范》5.4.2条第2款:“应对预压的地基土进行原位十字板剪切试验和室内土工试验。必要时,尚应进行现场载荷试验,试验数量不应少于3点。”

三、试验设备

十字板剪切仪根据其测力方式,主要分为机械式和电测式。

机械式十字板剪切仪是利用蜗轮旋转插入土层中的十字板头,由开口钢环测出抵抗力矩,计算土的抗剪强度。

电测式十字板剪切仪是通过在十字板头上连接一贴有电阻片的受扭力矩的传感器,用电阻应变仪测剪切扭力。

十字板剪切试验设备主要为压入主机、十字板头、扭力传感器、量测扭力仪表、施加扭力装置。

四、原理

用插入软粘土的十字板头,以一定的速率旋转,将土体破坏,测出土的抵抗力矩,通过换算得到土体的抗剪强度,它相当于内摩擦角φu=0时的凝聚力值。

五、执行标准

国家标准《岩土工程勘察规范》GB50021-2001;

行业标准《建筑地基处理技术规范》JGJ 79-2002;

广东省标准《建筑地基基础检测规范》DBJ15-60-2008。

六、操作步骤

目前现场十字板剪切测试基本上采用电测十字板剪切仪,其操作步骤如下:

1、试验前,十字板探头应连同量测仪器、电缆进行率定;

2、十字板探头压入前,宜将探头的电缆线一次穿入需用的全部探杆;

3、现场量测仪器应与率定探头时的量测仪器相同。贯入前,应连接量测仪器对探头进行试力,检查探头是否能正常工作;

4、将十字板头直接缓慢贯入至欲测深度处,使用旋转装置卡盘卡住探杆;至少应静止3min后,测读初始读数ε0或调整零位,方可开始正式试验;

5、施加扭力,以6°~12°/min的转速旋转,每1°~2°测读数据一次.当出现峰值或稳定值后,再继续测读1min。其峰值或稳定值读数即为原状土剪切破坏时的读数ε。
