【衡水初中】人教版物理总复习：电功率(基础)巩固练习-精编

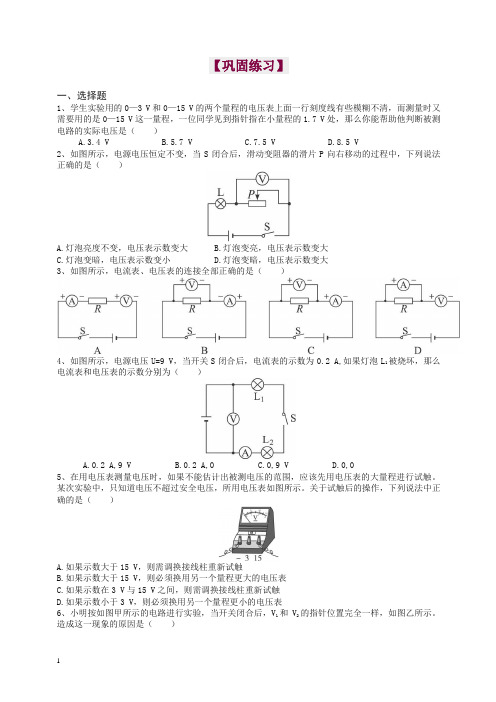

【巩固练习】一、选择题1、学生实验用的0—3 V和0—15 V的两个量程的电压表上面一行刻度线有些模糊不清，而测量时又需要用的是0—15 V这一量程，一位同学见到指针指在小量程的1.7 V处，那么你能帮助他判断被测电路的实际电压是（）A.3.4 VB.5.7 VC.7.5 VD.8.5 V2、如图所示，电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A.灯泡亮度不变，电压表示数变大B.灯泡变亮，电压表示数变大C.灯泡变暗，电压表示数变小D.灯泡变暗，电压表示数变大3、如图所示，电流表、电压表的连接全部正确的是（）4、如图所示，电源电压U=9 V，当开关S闭合后，电流表的示数为0.2 A,如果灯泡L1被烧坏，那么电流表和电压表的示数分别为（）A.0.2 A,9 VB.0.2 A,0C.0,9 VD.0,05、在用电压表测量电压时，如果不能估计出被测电压的范围，应该先用电压表的大量程进行试触。

某次实验中，只知道电压不超过安全电压，所用电压表如图所示。

关于试触后的操作，下列说法中正确的是（）A.如果示数大于15 V，则需调换接线柱重新试触B.如果示数大于15 V，则必须换用另一个量程更大的电压表C.如果示数在3 V与15 V之间，则需调换接线柱重新试触D.如果示数小于3 V，则必须换用另一个量程更小的电压表6、小明按如图甲所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示。

造成这一现象的原因是（）A.可能L1开路B.可能L2短路C.可能V1和V2所选量程不相同，L1短路D.可能V1和V2所选量程不相同，电路各处完好7、下面的几种说法中正确的是( )A.比较铜丝和铁丝电阻的大小就看哪一根长，长的电阻就大B.比较铜丝和铁丝电阻的大小就看谁的横截面积大，横截面积大的电阻就小C.比较铜丝和铁丝电阻的大小就看谁的质量大，质量大的电阻越大D.粗细和长短都相同，温度也相同的铜丝和铁丝相比较，铁丝的电阻大8、如图所示的电路图中，能用电压表正确测出灯L1两端电压的是（）9、如图所示，利用电压表测量灯L2两端电压的电路中，正确的是（）二、填空题10、如图所示，闭合开关，电压表的示数为8 V，电压表示数为 2.6 V，则灯L1两端电压为__________，灯L2两端的电压为__________。

第18章电功率练习题2024—2025学年物理人教版一、选择题。

1、在“测量小灯泡的电功率”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材？（）A．电流表、滑动变阻器、一个小灯泡B．电压表、滑动变阻器、几个小灯泡C．电流表、电压表、滑动变阻器、几个小灯泡D．电流表、电压表、几个定值电阻、几个小灯泡2、如图所示是测定小灯泡电功率的实验电路,电路连接正确后闭合开关,发现灯不亮,电流表指针稍有偏转,电压表指针几乎不动,产生这一现象的原因可能是( )A.灯泡断路B.滑动变阻器短路C.灯丝电阻值过大D.滑动变阻器连入电路阻值过大3、将规格都是“220 V180 W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是( )A．电冰箱产生的热量最多B．电脑产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多4、做“测定小灯泡的电功率”实验，正确连接好电路，闭合开关时记录了第1组数据，当小灯泡正常发光时记录了第2组数据，把滑片移到某端点时小灯泡闪亮了一下，然后熄灭，并记录了第3组数据，如下表所示，则下列判断错误的是（）实验次数电压表示数电流表示数灯泡亮暗程度1 1.3V 0.16A 暗2 2.5V 0.26A 正常发光3 4.5V 0A 不发光A.他所用小灯泡的额定电压为2.5VB.他所用小灯泡的额定功率为0.65WC.电路的故障可能是小灯泡短路D.他所用电源的电压为4.5V5、灯泡的亮度大小说明了灯泡的（）A．额定功率的大小B．两端电压的大小C．实际功率的大小D．通过电流的大小6、如图所示，把标有“9V 5.4W”和“6V 2W”字样的甲、乙两个小灯泡连接在电路中，且灯丝电阻不变，电表①②③可能是电流表或电压表。

要求：在闭合开关S 后，两灯泡均能发光，则下列判断中正确的是（）A．①②为电流表，③为电压表，甲灯的功率比乙灯大B．①③为电流表，②为电压表，甲灯的功率比乙灯小C．①②为电压表，③为电流表，乙灯的功率比甲灯小D．①③为电压表，②为电流表，乙灯的功率比甲灯大7、如图1在“测量小灯泡的额定功率”实验中，灯泡额定电压为6V，额定功率在7～12W之间，电路连接正确且电流表和电压表的量程在连接中也做出正确的选择，实验中当将变阻器的滑片滑到某处时两表的示数如图2所示，则（）A．灯泡的额定功率为7.5W B．在1V时灯泡的功率为7.5WC．在5V时灯泡的功率为7.5W D．在5V时灯泡的功率为1.5W8、如图甲所示，电源两端电压为12V并保持不变，1R是滑动变阻器，2R是定值电阻，当开关S闭合后，逐渐改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。

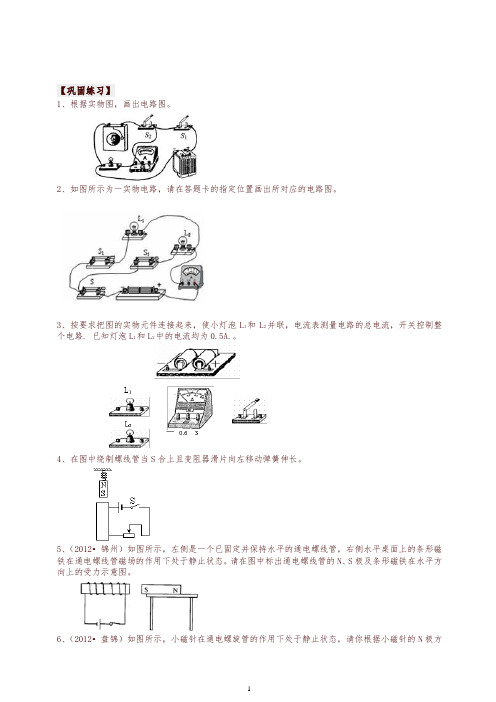

【巩固练习】1、根据实物图，画出电路图。

2、如图所示为一实物电路，请在答题卡的指定位置画出所对应的电路图。

3、按要求把图的实物元件连接起来，使小灯泡L1和L2并联，电流表测量电路的总电流，开关控制整个电路. 已知灯泡L1和L2中的电流均为0.5A.。

4、在图中绕制螺线管当S合上且变阻器滑片向左移动弹簧伸长。

5、（2012•锦州）如图所示，左侧是一个已固定并保持水平的通电螺线管，右侧水平桌面上的条形磁铁在通电螺线管磁场的作用下处于静止状态。

请在图中标出通电螺线管的N、S极及条形磁铁在水平方向上的受力示意图。

6、（2012•盘锦）如图所示，小磁针在通电螺旋管的作用下处于静止状态，请你根据小磁针的N极方向，标出通电螺线管的N极、S极和电源的正负极。

7、将如图中的元件连接起来，其中灯炮L1与L2串联，电压表V1测L1两端的电压，电压表V2测L1与L2串联后两端的电压。

8、学校举行智力竞赛活动，最后选出3组同学参加决赛，物理老师交给小梅等几位同学一个任务，让他们共同设计一个抢答器的电路，要求不论哪一组按开关，电铃都发声，而且指示灯告诉主持人是第几组按的开关，请你参与设计，画出你设计的电路图，并根据你的电路图将图中的实物图用笔画线代替导线连接起来。

9、如图15甲所示，是小明常用的一个插线板。

他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。

根据上述现象，在图15乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通。

10、投影仪的灯泡功率很大，配有风扇进行散热。

使用投影仪时，先闭合开关S1，风扇转动，再闭合开关S2，灯泡发光；若只闭合开关S2，灯泡不发光。

请将图所示的原理图连接完整。

（风扇用电动机的符号表示）11、某中学科学探究小组设计了一个可改变磁性强弱的电磁铁，如上右图所示。

请你用笔画线代替导线完成他们设计的电路，要求：①滑片向右移动时电磁铁的磁性增强；②通电后使电磁铁的左端为s 极。

人教版九年级下册物理电功率单元复习练习(Word版含答案)一、初三物理电功率易错压轴题（难）1．故答案为：（1）见上图；（2）①见上图；②R1接触不良；③电阻；⑤50；0.4。

下面是小彬和小辉等同学进行的电学实验。

（1）小彬为了“探究电流跟电阻的关系”，连接了如图甲所示的电路。

①请你在甲图中用笔画线代替导线完成电路的连接______；②小彬看到了邻组同学在闭合开关后，电流表的指针偏向“0”刻度线的左侧，原因是______；③小彬先将5Ω的电阻接入电路，调节滑动变阻器的滑片使电阻两端的电压为2V；再将5Ω的电阻换成10Ω的电阻，调节滑动变阻器的滑片，使电压表示数为______V；④小彬保持滑动变阻器的滑片位置不变，把10Ω的电阻换成10Ω的电阻，为了使电压表的示数保持不变，应将滑动变阻器的滑片适当向______（选填“左”或“右”）端移动；⑤小彬将数据记录在表格中，分析实验数据可得出：当电压一定时，导体中的电流与导体的电阻成______；U2电压/V电阻/R 51020I0.40.20.1电流/A（2）小彬将电阻换成标有“2.5V”字样的小灯泡，测量其额定电功率。

①正确连接电路，闭合开关、发小灯泡不亮，电压表、电流表均无示数，产生这种现象的原因可能是滑动变阻器______（选填“短路”或“断路”）；②排除故障，继续实验，小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发光时的电流是______A，额定功率是______W；（3）小辉同学准备测小灯泡的额定功率，检查实验器材时，发现缺少电压表，滑动变阻器均标有“20Ω 2A”字样，小灯泡的额定电流是0.25A，于是他利用现有的实验器材，设计了如图丙所示的电路图。

请你帮助小辉完成实验：①闭合开关1S，开关2S接b，2R阻值调到最大处，1R阻值调到0，此时电流表的示数为0.3A；②将1R阻值调到最大，闭合开关1S，开关2S接a，______，小灯泡正常发光；③保持1R接入电路的阻值不变，闭合开关1S，开关2S接b，2R滑片仍在阻值最大处，此时电流表的示数为0.2A。

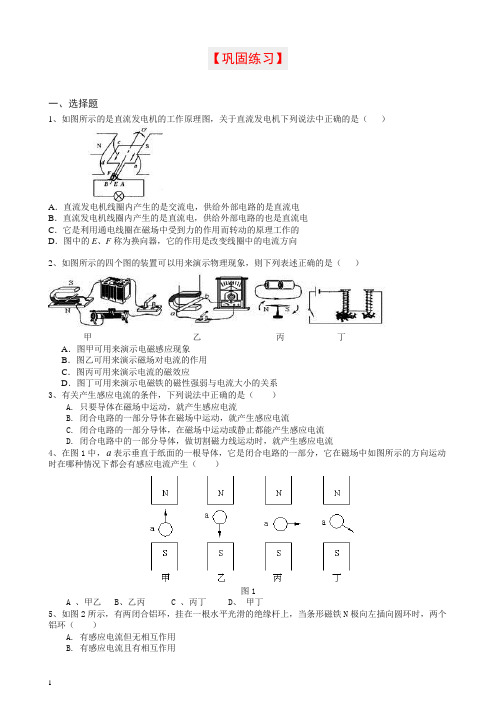

【巩固练习】一、选择题1、如图所示的是直流发电机的工作原理图，关于直流发电机下列说法中正确的是（）A．直流发电机线圈内产生的是交流电，供给外部电路的是直流电B．直流发电机线圈内产生的是直流电，供给外部电路的也是直流电C．它是利用通电线圈在磁场中受到力的作用而转动的原理工作的D．图中的E、F称为换向器，它的作用是改变线圈中的电流方向2、如图所示的四个图的装置可以用来演示物理现象，则下列表述正确的是（）甲乙丙丁A．图甲可用来演示电磁感应现象B．图乙可用来演示磁场对电流的作用C．图丙可用来演示电流的磁效应D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系3、有关产生感应电流的条件，下列说法中正确的是（）A. 只要导体在磁场中运动，就产生感应电流B. 闭合电路的一部分导体在磁场中运动，就产生感应电流C. 闭合电路的一部分导体，在磁场中运动或静止都能产生感应电流D. 闭合电路中的一部分导体，做切割磁力线运动时，就产生感应电流4、在图1中，a表示垂直于纸面的一根导体，它是闭合电路的一部分，它在磁场中如图所示的方向运动时在哪种情况下都会有感应电流产生（）图1A 、甲乙 B、乙丙 C 、丙丁 D、甲丁5、如图2所示，有两闭合铝环，挂在一根水平光滑的绝缘杆上，当条形磁铁N极向左插向圆环时，两个铝环（）A. 有感应电流但无相互作用B. 有感应电流且有相互作用C. 无感应电流和相互作用D. 无感应电流有相互作用图26、下列装置中利用电磁感应工作的是( )A.发电机B.电灯C.电熨斗D.电烙铁7、下列说法中，正确的是（）A．只要导体在磁场中运动，就会产生感应电流B．电动机是利用电磁感应现象制成的C．发电机是把电能转化为机械能的机器D．电流周围存在着磁场8.在微型电扇的插头处接一只发光二极管，用手旋转叶片，发现二极管发光。

上述实验现象说明了（）A、磁能生电B、磁场对电流有力的作用C、电流的磁效应D、电流的热效应二、填空题9、现代磁悬浮列车就是利用磁极间的相互______，将车身托起，这就大大减少了______，使列车能高速运行。

【巩固练习】一、填空题1、用一动滑轮提升一个重物，若用的力是100N，重物在0.5s内匀速上升0.6m，不计滑轮重，则拉力做功的功率为_____。

2、如图所示（忽略滑轮重和摩擦），在水平拉力F=10N作用下，物体以2m/s的速度匀速前进5s，拉力F 所做功_____J，功率____W，物体在匀速运动时，所受摩擦力_____N。

3、两个体重相同的人甲和乙一起从一楼上到三楼，甲是跑步上楼，乙是慢步上楼。

甲、乙两人所做的功______，他们的功率_____。

（填“大于”“小于”或“等于”）二、选择题4、下列说法中正确的是（）A、做功越多，功率一定越大B、做功的时间越短，功率一定越大C、做功多，需要的时间也多D、功率大说明机器做功也越快5、（2012•宜昌）甲吊车比乙吊车的机械效率高，当它们分别把相同质量的物体匀速提升相同高度时，则（）A．甲吊车的电动机做的有用功较多B．乙吊车的电动机做的额外功较多C．甲吊车的电动机做的总功较多D．甲、乙两吊车的电动机做的总功相同6、（2012•泰安）如图所示，工人师傅用250N的力将重400N的物体匀速提升1m，在此过程中滑轮组的机械效率是（）A．80% B．62.5% C．125% D．20%7、（2012•武汉）航模小组的某位同学在操场上利用如图所示的电动遥控飞机进行训练，他操作遥控器，使重为3N的飞机从水平地面由静止开始竖直上升，飞机先后经历加速、匀速、减速三个阶段，然后悬停在距离地面10m的高度处。

飞机竖直上升的总时间为12s匀速上升阶段的速度为1m/s。

假设飞机在空中的受力情况可以简化为仅受重力和竖直向上的升力，则下列说法正确的是（）A．在离开地面的过程中飞机对地面的压力先增大后减小B．在上升的阶段受到的升力大于重力C．在上升阶段飞机的功率为2.5WD．在悬停阶段飞机升力的功率为3W8、如图所示是一个两面光滑的斜面，。

同一个物体分别沿AC和BC斜面受拉力匀速运动到C点时，所需拉力分别为F A、F B，所做的功分别为W A、W B。

2023年九年级物理第十八章【电功率】复习测试卷一、单选题1．标有“110V25W”“110V40W”、“36V40W”、“36V60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是（）A．“36V60W”B．“110V40W”C．“36V40W”D．“110V25W”2．一个电阻在电压为U，电流为I时，消耗的电功率为P，则（）A．当电压为2U时，其消耗的电功率为2P B．当电流为2I时，其消耗的电功率为2PC．当电流为1.5I时，其消耗的电功率为2.25P D．当它消耗的电能增加时，它的功率一定增大3．如图所示，闭合开关，将滑动变阻器的滑片P由右向左滑动，下列说法正确的是（）第3题图第5题图第7题图A．电流表示数变小，电压表示数变大，灯泡变暗B．电流表示数变小，电压表示数变小，灯泡变暗C．电流表示数变大，电压表示数变小，灯泡变亮D．电流表示数变大，电压表示数变大，灯泡变亮4．以下四种家用电器，其中有一用电器工作时主要能量转化形式与其他用电器不同的是（）A．电熨斗B．电饭煲C．电风扇D．电热水壶5．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（）A．图乙中曲线A表示电阻R的I-U关系图象B．当电源电压为4V时，电流表示数为0.5AC．当电源电压为4V时，小灯泡L的实际功率为1.6WD．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W6．关于电功，下列说法不正确的是（）A．电流做了多少功就有多少电能转化为其它形式的能B．电流做功的过程就是消耗电能的过程C．用电能表可以测量电流做功的多少D．电流越大，电流做功就一定越多7．如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（）A．电流表的示数变小B．电压表的示数变大C．灯泡L变暗D．电路中的总功率变大8．图甲是小灯泡L和电阻R的I﹣U图像。

将小灯泡L和电阻R接入图乙所示的电路中，只闭合S1时，电流表的示数为0.5A。

第十八章电功率第一节电能第一节电能电功一、电能1、电能用 W 表示，常用单位是千瓦时（kW·h），又叫“度”，在物理学中能量的通用单位是焦耳（J），简称焦。

1kW•h= 3.6×106 J。

2、电能表是测量用电器在一段时间内消耗电能多少的仪器。

几个重要参数：“220V”是指这个电能表应该在220V的电路中使用；“ 20A”指这个电能表的额定电流为 20 A；“50Hz”指这个电能表在50赫兹的交流电路中使用；“2500revs/k W•h”指这个电能表的每消耗一千瓦时的电能，转盘转过 2500转。

4、电能转化为其他形式能的过程是电流做功的过程，电流做了多少功就消耗了多少电能，也就是有多少电能转化为其他形式的能量。

实质上，电功就是电能，也用W表示，通用单位也是焦耳（J），常用单位是千瓦时（kW•h）。

公式W= UIt 。

【基础过关】1. 如图所示是建中同学拍摄的家中电能表的照片，对其中的重要参数，下列说法中错误的是（）A．“220V”是说这个电能表应该在220 V的电路中使用B．“5（10）A”是说这个电能表使用时额定最大电流为5 AC．“50Hz”是说这个电能表应在50 Hz的交流电路中使用D．“2500 r/（kW•h）”是说接在这个电能表上的用电器每消耗1 kW•h的电能，电能表上的转盘转过2500转2. 张华家电能表的盘面上标有“3000 r/（kW•h）”的字样，当接入一个用电器正常工作时，1 min内电能表的转盘转了30转，则该电器消耗的电能是（）A．1 kW•h B．0.1 kW•h C．0.01 kW•h D．0.001 kW•h3. 电子式电能表已开始走进千家万户，如图所示为某电子式电能表的表盘（局部）．若某用电器单独接在该电能表上，用电器正常工作10 min，指示灯闪烁了320次，则10 min内该用电器消耗的电能为________kW•h．4. 小红在家中看电视时，把遥控器一摁，电视关了，可是还有一个指示灯亮着（此时，电视机处于待机状态）．学习了电能的知识后，于是她想：这时电视机是否还在消耗电能呢？如果消耗电能，具体情况又是怎样的？于是她设计了如下方案进行探究：全家外出旅游前，让电视机处于待机状态，然后拔掉其他电器的插头或关掉开关，记下时间和家中电能表的信息如图甲所示；两天后回到家中，再记下此时的时间和电能表的信息如图乙所示．（1）从该电能表的表盘参数可知，当通过电能表的电流小于________A时，电能表可以稳定精确地工作．（2）在小红外出这段时间里，她家的电视机消耗的电能是________kW•h．【趣味链接】电能表用来测量电路中消耗电能的仪表叫做电能表，俗称电度表、火表．电能可以转换成各种能量．如：通过电炉转换成热能，通过电动机转换成机械能，通过电灯转换成光能等。

初中物理学习材料鼎尚图文制作整理欧姆定律、电功率计算和动态分析复习巩固提高练习【例1】 图示电路中，电源电压不变，灯L 上标有“18V18W ”的字样，电压表所选量程为0~15V ，电流表所选量程为0~3A ．当开关S 闭合、滑动变阻器的滑片P 移到a 端时，灯L 正常发光，电流表示数为2.5A ；当开关S 断开、滑动变阻器的滑片P 移到距a 端34ab 长度时，电压表示数为15V ．则在保证电路各元件安全的情况下，断开开关S ，移动滑片P 的过程中，灯L 的最小功率为（ ）A ．0.5WB ．3.75WC ．5WD ．6.48W＜答案＞ C＜说明＞ 综合考查学生对动态电路的分析和综合计算能力．【例2】 把标有“6V 3W ”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V 的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值（灯丝电阻不变）．下列说法正确的是（ ）A ．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变大B ．电路的总功率最大值为10.8WC ．小灯泡的电功率最小值为0.75WD ．滑动变阻器允许调节的范围是18~60ΩΩ＜解析＞ 滑片P 向左移动过程中，阻值变小，分压变小，V 示数变小，故A 错；电路总功率最大时为灯正常发光时：3W0.5A 6VL L L P I U ==＝，18V 0.5A 9W L P UI ==⨯最大＝，故B 错；此时滑动变阻器连入阻值最小，为18V 6V240.5AR L R L U U U R I I --===Ω＝,滑动变阻器连入范围为24~60ΩΩ，故D 错．电压表示数15V 时满量程，灯泡两端电压18V 15V 3V L U =-＝，这时灯两端电压最低，功率最小，223V 0.75W 12L L L U P R ==Ω（）＝． ＜答案＞ C【例3】 如图是某研究性学习小组自制的电子秤原理图，它利用电压表的示数来指示物体的质量．托盘、弹簧上端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，OA 间有可收缩的导线，当盘中没有放物体时，电压表的示数为0．已知电阻05R =Ω，滑动变阻器最大阻值为15Ω，电源电压3V U =,电压表的量程为0~3V ．现将1kg 的物体放在托盘中，滑片刚好指在距R 上端1/3处（不计摩擦，弹簧始终在弹性限度内），请计算回答（ ）A ．将1kg 的物体放在托盘中时，电压表的示数为1.5VB ．该电子秤能测量的最大质量是2.25kgC ．最大质量数应标在电压表2.5V 的位置上D ．最大质量数应标在电压表3V 的位置上＜答案＞ A【例4】 如图是一台饮水机的加热水槽部分工作原理电路图．S 是一个温控开关，1R 为电加热管，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，S 自动切换到另一位置，并处于保温状态．已知饮水机加热时加热管的功率为550W ，而保温时加热管的功率为88W （不考虑温度对电阻的影响，且不计指示灯的阻值），A B 、是两种不同颜色的指示灯．下列说法中，正确的是（ ）A ．当B 灯亮时，表示正在对水加热 B ．加热状态时的总电阻为88ΩC ．保温状态时的总电阻为132ΩD ．加热状态电路中的电流是保温状态电路中电流的2.5倍＜答案＞ BD【例5】 小敏同学在做电学实验时按照如图所示的电路将电学器材连接，她使用的电流表量程为0~0.6A ，电压表的量程为0~3V ，电源两端的电压为6V 且保持不变，电阻R 的阻值为10Ω，允许消耗的最大电功率为0.9W ．滑动变阻器R 0的最大阻值为20Ω，允许通过的最大电流为0.5A ．将开关S 闭合后，要保证电路中各个元件正常工作，以下说法正确的是（ ）A ．通过电阻R 的电流最大值为0.4AB ．滑动变阻器接入电路的最小值为5ΩC ．电压表示数最大的变化量为1VD ．滑动变阻器R 0消耗的最大功率为1.2W＜答案＞ C＜解析＞ 由于电阻R 的阻值为10Ω，允许消耗的最大电功率为0.9W ，所以有：2P I R =，2max 0.3A U I P∴==，当电流为最大时，电压为：3V U = 0610100.3R =-=Ω2000.09100.9W P I R ==⨯=，全部接入电路中时，020R =Ω060.2A 1020U I R R '===++电阻R 的电压为：0.2102V U '=⨯= 电压表示数变化量最大值为：1V U =，滑动变阻器R 0消耗的最大功率为：2000.09100.9W P I R ==⨯=【例6】 如图所示电路，当把电压恒定的电源接在A 、C 两点时，电流表A 1、A 2示数分别为I 1和I 2 ，且I 1 :I 2=9:5；若把此电源接在B 、D 两点时，电流表A 1示数为I 1′，且 I 1:I 1′=9:2；R 1、R 2消耗的功率分别为P 1和P 2，则P 1:P 2= ．＜答案＞ 2：3【例7】 如图所示的电路中，电源电压为20V 保持不变．当开关S 闭合，滑动变阻器的滑片滑至最左端时，电流表示数为1.25A ；当开关S 断开，滑动变阻器接入电路中的电阻为其最大阻值的41时，电压表的示数为10V ．若电压表量程为0-15V ，断开开关S ，电阻R 1的最小功率是 W ．＜答案＞ 1.25【例8】 （多选）在如图所示电路中，电源电压保持不变．闭合开关S ，当滑动变阻器的滑片P 向下滑动时，四个电表的示数都发生了变化，电表的示数分别用12I U U 、、和3U 表示，电表示数变化量的大小分别用12I U U Δ、Δ、Δ和3U Δ表示，电阻123R R R 、、消耗的电功率分别用123P P P 、、表示，下列选项正确的是（ ） A ．1/U I 不变，1/U I ΔΔ不变 B ．2/U I 不变，2/U I ΔΔ变大 C ．3/U I 变大，3/U I ΔΔ不变D ．滑动变阻器的滑片P 向下滑动时，1P 变大，2P 变小，3P 变大 ＜答案＞ AC【例9】 如图所示电路中，电源两端电压保持18V 不变．小灯泡L 上标有“6V 3W ”字样，定值电阻110R =Ω，滑动变阻器最大阻值250R =Ω．忽略灯丝电阻随温度的变化，下列说法正确的是（ ）A ．闭合开关后，小灯泡L 的最小实际功率应为0.75WB ．电压表的示数变大时，定值电阻1R 消耗的功率变大C ．电压表的示数每增加1V ,1R 两端的电压就减少0.5VD ．小灯泡L 正常发光时，滑动变阻器2R 消耗的功率为3.5W＜答案＞ ABD＜解析＞ 闭合开关后，将滑片移动到最左端，则三个电阻串联，电路中的电流最小，设为1I ，23612W 3L L L U R P ===，11231A 4U I R R R ==++， 小灯泡的最小实际功率为：21120.75W 16L L P I R ∴==⨯= 电压表测电阻1R 和L 的总电压，当电压表的示数变大时，则通过电路的电流也变大，电阻1R 的功率变大；由于1()L U I R R =+，111A ()121022L U I R R ∴===++，111A100.45V 22U IR ∴==Ω=故1R 两端的电压将增大0.45V ，电灯正常发光时，设此时的电流为L I ，3W0.5A 6VL L L P I U ===1(1210)0.5A 11V L U U +=Ω+Ω⨯=2118V 11V 7V U U U ∴=-=-=总，220.57 3.5W L P I U ==⨯=【例10】 如图所示电路，电源保持不变，L 是标有“6V 3W ”的小灯泡，R 是滑动变阻器．闭合3S ,断开12S S 、，滑片P 位于中点时，灯泡L 恰好正常发光，电压表V 的示数为1U ；当123S S S 、、都闭合，滑片P 滑至b 端时，电流表示数为1.5A ,电压表V 的示数为2U ；12:=1:2U U ,下列选项正确的是（ ）A ．滑动变阻器的变化范围是0~12ΩB ．滑动变阻器的变化范围是0~24ΩC ．当123S S S 、、都闭合，滑片P 位于a 端时，灯泡L 仍能正常工作D ．当123S S S 、、都闭合，滑片P位于b 端时，1R 消耗的实际电功率是6W＜答案＞ B＜解析＞ 小灯泡的电阻值为：236123L L L U R P ===Ω 闭合3S ，断开12S S 、，滑片P 位于中点时，L R 灯与ab R 串联，灯泡正常发光，，于是电路中的电流为：13W0.5A 6VI ==当123S S S 、、闭合时，滑片P 移动到b 端时，ab R 与1R 并联，有：2U U =总1212U U =，12112122abL abR U U R R ∴==+，24ab R ∴=Ω，12V U =总 当123S S S 、、闭合时，滑片P 移动到a 端时，L R 灯与ab R 并联，电灯两端的电压大于其额定电压，故灯不能正常发光．当123S S S 、、闭合时，滑片P 移动到b 端时，1R 灯与ab R 并联, 1R 实际消耗的电功率是：22111212W 12U P R ===【例11】 （多选）如图所示电路，电源电压保持不变．当开关13S S 、闭合，2S 断开时，电路的功率为48W ．若此时把开关2S 也闭合时，电路的功率增加了216W ，电流表12A A 、的示数之比是2:1．则下列说法正确的是（ ）A ．电阻1R 与2R 阻值之比为1:2B ．电阻1R 与3R 的电功率之比为1:3C ．电路中的开关都闭合与只闭合3S 时，电流表A 两次的示数之比为11:1D ．开关都闭合时电流表23A A 、的示数之比是2:3＜答案＞ ACD＜解析＞ 13S S 、闭合，2S 打开，电路中只有3R 连入电路：2S 闭合，电路中123R R R 、、构成并联电路：11122221212I R R R I R =∴=∴=，23348W UP R ==① 2222211222216W 2U U U U P P R R R R +=+=+=② 由①②可知：323R R =，313132R P P R ∴==只闭合3S 时，电阻123R R R 、、串联：1232116U U U U I R R R R =++=并，1232U UI R R R R ==++串，111I I ∴=并串 312I I I =+，312232U U U I R R R =+=，22U I R ∴=，2323I I ∴=【例12】 如图所示，电源电压不变，闭合开关S 后，滑动变阻器滑片自a 向b 移动的过程中（ ）A ．电压表1V 示数变大，2V 示数变大，电流表A 示数变大 B ．电压表1V 示数不变，2V 示数变大，电流表A 示数变小 C ．电压表1V 示数不变，2V 示数变小，电流表A 示数变大 D ．电压表1V 示数变小，2V 示数变大，电流表A 示数变小＜解析＞ 整个电路为1R 和2R 串联在电路中．1V 测1R 两端电压，2V 测2R 两端电压，当P 向右移动时，电路总电阻变大，所以电流表示数变小．1R 的电压111U R I =，所以1V 示数变小，电源电压不变，且有12U U U =+，故2U 变大，即2V 示数变大．＜答案＞ D【例13】 如图所示，电源电压不变，滑动变阻器滑片P 向b 端滑动时，A 表与V 表的示数变化情况是（ ）A ．A 表示数变小，V 表示数不变B ．A 表示数变大，V 表示数变大C ．A 表示数变小，V 表示数变大D ．A 表示数不变，V 表示数变小＜解析＞ 此题属于电路的定性分析题．在电路中，滑动变阻器的滑片P 的移动和开关的断开、闭合都会引起电路中总电阻的变化．要正确解决此类问题，首先要确认电路的连接情况及电表的测量对象，本电路R '与2R 并联再与1R 串联，构成混联电路．电压表测并联部分的电压，电流表测通过R '的电流，推断如下：P 滑向CD b R R R I '→↑→↑→↑→↓总总，又2CD CD R U I ↑→↑→↑，2I I I I ''=↓-↑⇒↓总所以选项C 是正确的．若用CDU I R '='来讨论，CD U 和R '都在增大，将无法确定I '的变化情况． ＜答案＞ C【例14】 如图所示的电路中，电源电压不变，当滑动变阻器的滑片从A 滑向B 的过程中，下列说法正确的是（ ） A ．电压表2V 的示数不变，小灯泡亮度不变 B ．电压表2V 的示数变小，小灯泡亮度变暗 C ．电压表1V 的示数变小，电流表A 的示数变小D ．电压表1V 的示数变大，电压表A 的示数变大 【答案】 B 【解析】 滑片从A 滑向B 端的过程中，接入电路的电阻变大，变阻器和L 串联，电压表1V 的示数增大，2V 的示数减小，A 的示数较小．【例15】 如图所示电路，电源电压保持不变，当开关S 由断开变为闭合时（ ）A ．电路中的总电阻变大，电压表V 的示数增大B ．电流表A 2的示数不变，电压表V 的示数减小C ．电流表A 1的示数保持不变，电流表A 2的示数不变D ．电流表A 1的示数保持不变，电压表V 的示数增大 【答案】 D 【解析】 开关S 断开时，电路中只有2R 连入电路，开关S 闭合后，12R R 、并联，1A 表测2R 支路电流，2A 表测1R 支路电流，电压表测总电压．初中物理试卷灿若寒星制作【解析】。

【巩固练习】一、选择1.关于能量的描述不正确的是（）A.挂在屋顶的电灯具有重力势能B.正在行驶的火车具有动能C.太阳的光具有光能D.平躺在水平桌面上的弹簧一定具有弹性势能2.在08年北京奥运会的男子56公斤级举重比赛中，我国运动员龙清泉夺得金牌．图3所示的四幅图片是摄影师拍摄的一组龙清泉比赛的照片。

请结合图片和图片下方的文字，判断其中龙清泉对杠铃做功的过程是（）3.质量相等的甲、乙两物体在空中均速下落，且下落的高度相等。

已知甲下落的速度为1m/s，乙下落的速度为2m/s，下落过程中，关于两物体重力所做的功，下列判断正确的是（）A.两物体做的功一样多B.甲物体做的功多C.乙物体做的功多D.无法判断4.足球运动员用150牛的作用力，将重4.5牛的足球踢出，足球沿水平场地向前运动的最大距离为20米，则运动员对足球所做的功为（）A.3000焦B.90焦C.0焦D.无法确定5.关于力、距离、功与功率的关系，下列说法正确的是（）A.力越大，功率越大B.距离越长，功率越大C.做功越多，功率越大D.做功越快，功率越大6.关于动能、机械能，下列说法中错误的是（）A.一辆汽车具有动能，它一定具有机械能B.两辆汽车以相同的速度行驶时，质量大的动能大C.某汽车的机械能增加了，它的运动速度一定是加大了D.在平直公路上行驶的汽车，速度变化时它的机械能也变化7.用大小为F的水平力，拉物体M由静止开始，在粗糙的水平地面上运动一段距离，F做功为W1，功率为P1；若仍用水平力F拉M在光滑的水平地面上运动相同的距离，F做功为W2，功率为P2。

那么（）A．W1＜W2；P1＝P2 B．W1＝W2；P1＜P2C．W1＞W2；P1＝P2 D．W1＝W2；P1＞P28.（2012衢州）为了研究动能的大小与哪些因素有关，教材中设计了“小钢球撞木块”的实验（如图所示）让静止的小钢球从斜面滚下，观察木块被推动的距离。

关于该实验的说法中，不正确的是（）A.该实验的设计思路是采用转换法，用木块移动的距离来表示动能的大小B.该实验研究的基本方法是控制变量法，如分别控制小球滚下的高度、小球的质量等C.在实验器材的选择时，可以不考虑斜面的光滑程度，被撞木块的质量和软硬等因素D.实验过程中，让同一小球从不同高度落下，目的是为了让小球获得不同的运动速度9.（2012 温州）如图是高速公路避险车道示意图．当高速行驶的汽车出现刹车失灵时，可通过进入避险车道快速降低车速直至停止．避险车道的作用是降低汽车因高速行驶而具有的哪种能量带来的危害（）A.动能B.势能C.内能D.电能10.如图所示是甲、乙两个物体做功与所需时间的关系图象，由上图可知，甲物体的功率P甲与乙物体的功率P乙相比是（）A.P甲＞P乙B.P甲＜P乙C.P甲=P乙D.无法确定二、填空11.功率是表示________的物理量，甲在0.5 min内做功300J，乙在3min内做功720J，则________的功率大。
