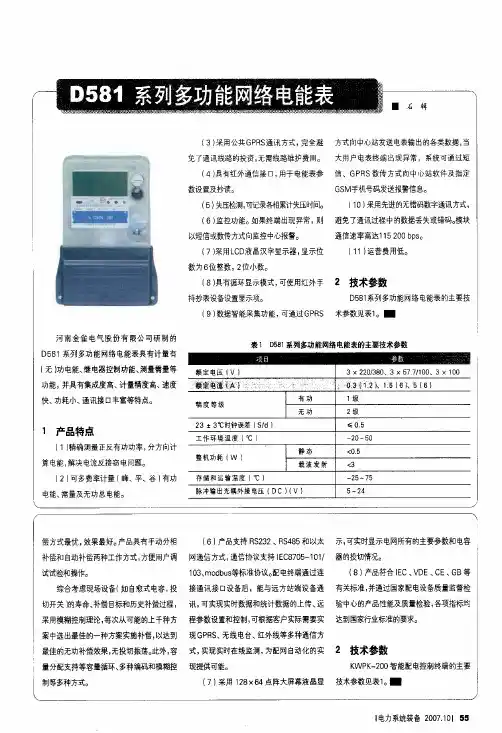

D581 系列多功能网络电能表

1.概述DSSD2818、DTSD2818-BR型电子式三相多功能电能表是南京南自电力仪表有限公司研制生产的新一代智能型高科技电能计量产品，我公司隶属于国电南京自动化股份有限公司（国电南自）。

2002年，南京南自电力仪表有限公司通过2000版的ISO9001质量管理体系认证。

该产品是根据国内电力测量市场的需求，结合当今世界电能表测量新技术，采用专用的集成电路芯片、汉字大画面宽温度LCD液晶显示、全隔离标准RS485通讯接口和先进的SMT贴片新技术、新工艺，严格按照ISO9001质量管理体系组织生产。

该多功能电能表集众多功能测量为一体，广泛用于发电厂、变电站、计量关口、台区配变、企事业单位和商业网点，实现精确测量与计量。

1.1性能及特点本产品的主要特点是无任何物理调整元件、信号数字运算、数字滤波、数字误差修正、数字调校、对温度影响不敏感、极好的稳定性，测量精度高、可靠性好、环境适应性好。

产品的功耗低、12倍的过载倍数、极低负荷时的电量也可记录。

可实现电压、电流、功率的精确测量。

产品具有双向有功电能、无功电能四象限、双向视在电能、四费率数据处理单元，同时实现四费率最大需量指示及电压、电流、功率因数等功能。

自动抄表、数据记录、电量冻结，过压、欠压、失流、断电、断相，显示和远传实时电量数据、负荷曲线等。

产品执行标准：《GB/T 15282-1994 无功电度表》《GB/T 17215.311-2008机电式有功电能表（0.5、1和2级）》《GB/T 17215.321-2008 静止式有功电能表（1级和2级）》《GB/T 17215.323-2008 静止式无功电能表（2级和3级）》《GB/T 17215.322-2008 静止式有功电能表（0.2S级和0.5S级）》《DL/T 614-2007 多功能电度表》《DL/T 645-1997 多功能电度表通信规约》请注意最新版本资料或访问http：//公司网站。

单相费控智能电能表杭州海兴电力科技股份有限公司序言适用范围：本说明书适用以下单相费控智能电能表：注：DDZY208C-Z型\ DDZY208-Z型支持低压电力线载波通讯方式。

DDZY208C-J型\ DDZY208-J型支持微功率无线通讯方式。

DDZY208C 型\DDZY208C-Z型\ DDZY208C-J型支持CPU智能卡读写功能。

请根据您的产品选择阅读。

版本：V1.01产品简介1.1概述单相费控智能电能表是采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和使用寿命。

可根据具体产品型号选配低压电力线载波通讯模块或者微功率无线通讯模块，以及CPU智能卡读写接口。

1.2依据标准1.3工作原理单相费控智能电能表由电压采样网络、电流采样网络、存储器、和MCU组成数据处理单元；由交流电源、电池组成供电单元；由LCD显示、红外通信、RS485通信、按键、载波通注：载波、微功率无线、IC卡接口可选配。

1.4技术参数2主要功能2.1电能计量有功电能计量●具有正反向有功电能计量和分时电能计量功能，并可设置有功组合方式。

●保存当前和最近12个月的组合有功、正向有功、反向有功总和各费率电能量，结算时间可设定为1至28日的整点时刻。

2.2瞬时量测量可测量、记录、显示当前电压、电流、功率、功率因数等电网参数，测量误差（引用误差）不超过±1％。

2.3冻结功能2.3.1日冻结：保存最近62次的日冻结时间、正向有功、反向有功总、尖、峰、平、谷电能量和瞬时功率，日冻结时间可设。

2.3.2整点冻结：保存最近254次的整点冻结时间、正向有功、反向有功总电能量，整点冻结起始时间、时间间隔可设。

2.3.3定时冻结：保存最近60次的定时冻结时间、正向有功、反向有功总、尖、峰、平、谷电能量和瞬时功率，包括年、月、日、小时为周期的定时冻结。

2.3.4瞬时冻结：保存最近3次的瞬时冻结时间、正向有功、反向有功总、尖、峰、平、谷电能量和瞬时功率，在收到瞬时冻结命令后立即冻结。

测量功能
√ √ 简介
DMC260 （产品介绍 P.51）
STCx （产品介绍 P.84）
DMC260D （产品介绍 P.51）
STCx （产品介绍 P.84）
·保护
主要应用于低压电动机的保护：
◆◆电流（Ia,Ib,Ic,Iavg) ◆◆电流三相不平衡度（I_unbl） ◆◆5路开关量输入 ◆◆1路自定义4～20mA信号输出（可选） ◆◆低压电动机综合保护（含漏电保护）,详见装置说明 ◆◆装置自检（带专用继电器输出） ◆◆装置告警（带专用继电器输出） ◆◆信号复归 ◆◆事件记录（带时标） ◆◆信息统计及记录 ◆◆带SCTx专用CT ◆◆DMCBUS总线通信
DMC系列产品采取了很多措施用于保证测量精度等各项性能 指标不受环境温度及使用期限的影响，确保在正常使用期限 内免维护使用，无须定期对产品进行各种精度校验和保护试 验。
◆◆ 高精度测量和电力品质分析
采用真有效值测量，特别适用于各种由于非线性负荷（如变 频器、电子镇流器、计算机等）造成电流电压畸变而含有高 次谐波的场合；完善的电力品质分析功能，更能满足用户在 电力节能、电力环保等方面的发展需求。
08
产品简介(Introduction of Product)
DMC260系列低压电动机保护测控装置
型号 DMC260、DMC260D DMC261、DMC261D DMC262、DMC262D DMC263、DMC263D
DMC260系列低压电动机保护测控装置
基本功能
控制功能
√
√
√
√
√
√
图样
典型应用
主要应用于采集多个低压回路的脉冲计数： ◆◆8路脉冲计数输入 ◆◆DMCBUS总线通信 ◆◆导轨安装

用户操作使用说明DTSD843型三相四线电子式多功能电能表淮北万华仪表有限责任公司一．产品简介 (3)1.1概述 (3)1.2技术指标 (3)1.3工作原理 (5)二、外形说明及安装 (6)2.1外形图 (6)2.2液晶显示屏内容 (7)2.3 电表的安装及接线 (8)2.3.1电表的安装 (8)2.3.2端子接线图 (9)三、基本功能 (11)3.1电能计量功能 (11)3.2需量测量 (11)3.3 时钟 (11)3.4费率和时段 (11)3.5清零 (11)3.6数据存储 (12)3.7冻结 (12)3.8事件记录 (12)3.9通讯 (12)3.10信号输出 (13)3.11显示 (13)3.12 测量 (13)3.13 安全保护 (13)3.14 负荷记录 (14)3.15 停电抄表 (14)3.16 报警 (14)五、存储和运输 (14)六、保证期限 (14)七、保养和维修注意事项 (14)附录 (15)附录A 显示项目 (15)附录B 故障显示 (15)一．产品简介1.1概述DTSD843型三相电子式多功能电能表采用了最新设计的专用数字集成电路和超低功耗16位MCU，可以直接准确测量各相正反有功无功电量，并依据相应的费率和需量要求进行调整。

可以进行4种费率、14个时区、14个日时段（8套）、30个节假日及周休日等设置，具有有功最大需量记录功能，对有功功率、无功功率、电压、电流、功率因数等用电参数进行实时测量和处理，具有红外遥控编程抄表、双RS485远程抄表（两通讯接口电气隔离防护，相互通信不受干扰）、有功无功脉冲输出、停电抄表、负荷记录等功能。

数据显示采用宽温度范围的大屏幕中文液晶，便于人工抄表记录。

本产品采用SMT工艺和先进设备制造，严格按照ISO9001：2000控制过程工艺和质量。

高度集成化设计和防静电、防雷、瞬变干扰抑制等多种抗干扰设计，关键元器件均采用国际知名品牌的低功耗、长寿命器件。
