焊接技术标准培训教材

焊接安全生产培训教材1. 引言焊接是一项常见的制造工艺，广泛应用于建筑、汽车制造、航空航天等领域。

然而，由于焊接作业所涉及的高温、明火、有害气体等因素，焊接过程中存在较大的安全风险。

为了确保焊接作业的安全，本教材将详细介绍焊接作业的相关安全知识和操作规范。

2. 焊接前的准备工作2.1 工作环境准备2.1.1 清理工作场所，确保无杂物、易燃物；2.1.2 安装良好的通风设备，保证空气流通；2.1.3 检查电源电压和焊接设备，确保正常运行。

2.2 个人防护2.2.1 穿戴防护服、防护鞋；2.2.2 戴防护手套、护目镜和口罩；2.2.3 避免佩戴金属饰品，以免被电流引发危险。

3. 焊接操作规范3.1 焊接设备操作要点3.1.1 在操作设备之前确保已了解并掌握其使用方法；3.1.2 检查设备的电源插头和电缆是否正常；3.1.3 如果设备存在问题，应立即通知相关人员进行维修。

3.2 焊接电源操作3.2.1 了解并掌握焊接电源的开关位置和操作方法；3.2.2 开启电源前，确保焊接电缆已接好且接地良好；3.2.3 完成焊接后，及时关闭电源并拔掉插头。

3.3 焊接操作技巧3.3.1 保持合适的焊接姿势，避免疲劳和姿势不稳造成的事故；3.3.2 控制焊接电流、电压和时间，避免超负荷使用；3.3.3 注意保持焊接区域的清洁，防止杂物落入焊缝。

4. 安全防范措施4.1 灭火设备的配备4.1.1 在焊接现场配备灭火器，并定期检查其有效性；4.1.2 确保灭火器易于获取并方便使用。

4.2 应急预案4.2.1 制定并组织实施焊接作业的应急预案；4.2.2 培训员工掌握应急预案，提高应对突发事故的能力。

4.3 定期检查维护4.3.1 定期检查焊接设备的电源、电缆和焊接头部；4.3.2 及时更换老旧、损坏的设备。

5. 结语通过本教材的学习，读者将了解到焊接安全生产的必要性和相关知识。

只有严格遵循操作规范和安全防范措施，才能确保焊接作业的安全进行。

焊接知识培训教材编制: 李承华佛山柏奇贸易公司出版一、焊锡原理1、润湿所谓焊接即是利用液态的“焊锡”与基材接合而达到两种金属化学键合的效果。

A、特点：以胶合不同，焊接是焊锡分子穿入基材表层金属的分子结构而形成一坚固完全金属的结构，当焊锡熔解时不可能完全从金属表面上把它擦掉，因为它已变成基层金属的一部份。

而胶合则是一种表面现象可以从原来表面被擦掉。

B、关于润湿的理解：水滴在一块涂有油脂的金属薄板上，水形成水滴一擦即掉，这表示水未润湿或粘在金属薄板上，如果金属基材表面清洁并干燥，那么当他接触水后则水扩散金属薄板表面而形成薄面均匀膜层怎么摇也不会掉，这表示水已经润湿此金属板。

C、润湿的前提：清洁几乎所有的金属曝露在空气中时都会立刻氧化这将防碍金属表面的焊锡润湿作用，所以必须先清洁焊锡面后进行焊接作业。

D、锡的表面张力焊锡湿度会影响表面张力，即温度愈高表面张力愈小，焊锡表面和铜板之间的角度，称为润湿角度它是所有焊点检验基础。

E、认识锡铅合金单位℃350300250200150(锡铅合金比例) 上图说明:锡铅合金在183.3℃时处于固体与液体的混合阶段,即半熔融状而在37/63时则可液体或固体直接变为固体或液体,而不经过半熔融状态。

故：我们在183.3℃的温度上结合焊接时间,热吸收等因素;增加55℃-80℃来完成焊接.而采用63/37或60/40焊锡有以下三点原因：①因其不经过半熔融状态而迅速固化或液化;因此可最快速度完成焊锡工作。

②能在较低温度时开始焊接作用，是锡炉合金中焊接性能最佳之一种。

③熔液之潜透力强，可扎根般地渗透金属表面之极细微间隙。

二、认识助焊剂.助焊剂是所有锡焊作业中不可缺少的辅助性材料,其作用有:①清除焊接金属表面氧化膜。

②在焊接物表面形成一层液态的保护膜;隔绝高温时四周的空气，防止金属表面的再氧化。

③降低焊锡表面张力，增加其扩散能力。

④焊接瞬间可以让熔融状焊锡取代，顺利完成焊接其分类:1、松香型2、免洗型3、水溶性4、环保型而免洗型又分为免洗透明型，低活性和高活性三、锡炉的基本知识焊锡完成的基本条件是：锡铅合金;焊接材料(基板与零件脚);温度;辅助材料是助焊剂。

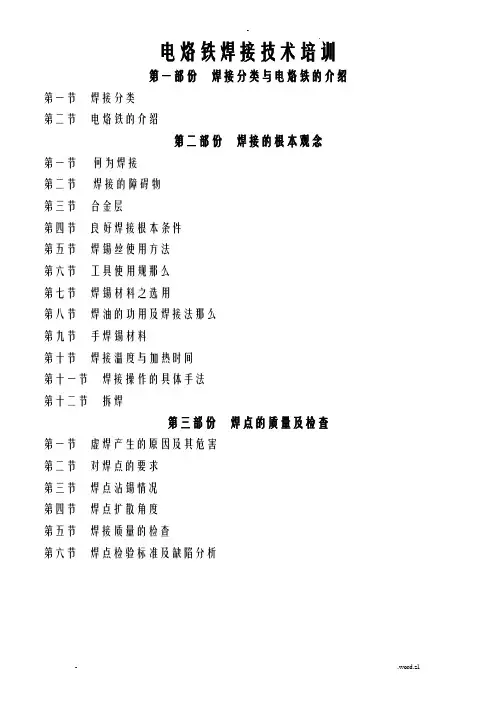

-.电烙铁焊接技术培训第一部份焊接分类与电烙铁的介绍第一节焊接分类第二节电烙铁的介绍第二部份焊接的根本观念第一节何为焊接第二节焊接的障碍物第三节合金层第四节良好焊接根本条件第五节焊锡丝使用方法第六节工具使用规那么第七节焊锡材料之选用第八节焊油的功用及焊接法那么第九节手焊锡材料第十节焊接温度与加热时间第十一节焊接操作的具体手法第十二节拆焊第三部份焊点的质量及检查第一节虚焊产生的原因及其危害第二节对焊点的要求第三节焊点沾锡情况第四节焊点扩散角度第五节焊接质量的检查第六节焊点检验标准及缺陷分析电烙铁焊接技术培训容焊接在电子产品装配过程中是一项很重要的技术，也是制造电子产品的重要环节之一，如果没有相应的工艺质量保证，任何一个设计精良的电子装置都难以到达设计指标。

它在电子产品实验、调试、生产中应用非常广泛，而且工作量相当大，焊接质量的好坏，将直接影响到产品的质量。

电子产品的故障除元器件的原因外，大多数是由于焊接质量不佳而造成的。

因此，掌握熟练的焊接操作技能对产品质量是非常有必要的。

本培训教材着重讲述应用广泛的手工锡焊焊接。

其目的是使公司员工在使用烙铁时，有正确的使用方法及认识，进而提升产品品质及延长零件寿命。

同时，也使公司的品检员对焊接方面的知识有着进一步的了解，在生产现场控制过程中到达最正确的品质保证。

第一部份焊接分类与电烙铁的介绍第一节焊接分类焊接技术在电子工业中的应用是非常广泛的，图1-1-1所示是现代焊接技术的主要类型。

在电子工业中，几乎各种焊接方法都要用到，但使用最普遍、最具有代表性的是锡焊法。

锡焊是焊接的一种，它是将焊件和熔点比焊件低的焊料共同加热到焊锡温度，在焊件不熔化的情况下，焊料熔化并浸润焊接面，依靠二者的扩散形成焊件的连接。

其主要特征有以下三点：①焊料熔点低于焊件；②焊接时将焊料与焊件共同加热到锡焊温度，焊料熔化而焊件不熔化；③焊件的形成依靠熔化状态的焊料浸润焊接面，由毛细管作用使焊料进入焊件的间隙，形成一个结合层，从而实现焊件的结合。

锡焊是焊接的一种，它是将焊件和熔点比焊件低的焊料 共同加热到锡焊温度，在焊件部溶化的情况下，焊料熔化并 浸润焊接面，依靠二者的扩散形成焊件的连接。其主要特征 有以下三点： ①焊料熔点低于焊件； ②焊接时将焊料与焊件共同加热到锡焊温度，焊 料熔化而焊件部熔化； ③焊接的形成依靠熔化状态的焊料浸润焊接面， 由毛细管作用使焊料进入焊件的间隙，形成一 个结合层，从而实现焊件的结合。
通常采用松香助焊剂。一般，是用酒精将松香溶解成 松香水使用。
1. 测试腕环，焊接前把腕环带好. 并保证静电环 的有效性.
2. 座椅调节至适合自己的高度，坐在座椅上姿势 端正，两腿正放在桌面下，身体不要靠在座椅 上
3.将烙铁接上电源进行加热。 4.将吸水棉加烙铁水（用手挤压海绵无水份流出为
最佳状态 ）
电烙铁的选用，根据手工焊接技术要求，在选用电烙 铁时，应注意下列要求：
1、必须满足焊接时所需的热量。升温快，热效率高，在 连续操作时能保持一定的温度。（300+/-10度）。
2、烙铁头的形状要适合焊接空间的要求。 3、电气、机械性能安全可靠。质量小，操作舒适，工作
寿命长，维修方便
焊 焊料料
焊料是一种熔点比被焊金属低，在被焊金属不熔化的 条件下能润湿被焊金属表面，并在接触面处形成合金层的 物质。通常锡焊的被焊金属为铜，焊料是锡铅合金。焊料 的种类很多，按其组成成分，焊料有锡铅焊料、银焊料和 铜焊料。按其熔点可分为软焊料（熔点在450度以下）和 硬焊料（熔点在450度以上）。电子产品装配中，一般都 选用锡铅焊料，它是一种软焊料。在手工焊接时，为了方 便，常将焊锡制成管状，中空部分注入由特级松香和少量 活化剂组成的助焊剂，这种焊锡称为焊锡丝。有时在焊锡 丝中还添加1%~2%的锑，可适当增加焊料的机械强度。
