最全钢芯铝绞线技术参数表

  • 格式：doc
  • 大小：1.91 MB
  • 文档页数：61

. . 最全钢芯铝绞线技术参数表 1 标准技术参数 ·············································································································· 2 1.1 JL/G1A-50/30-12/7 标准技术参数 ··········································································· 2 1.2 JL/G1A-70/40-12/7标准技术参数 ············································································ 4 1.3 JL/G1A-95/55-12/7 标准技术参数 ··········································································· 6 1.4 JL/G1A-120/20-26/7标准技术参数 ·········································································· 8 1.5 JL/G1A-120/25-7/7标准技术参数 ·········································································· 10 1.6 JL/G1A-150/20-24/7标准技术参数 ········································································ 12 1.7 JL/G1A-150/35-30/7标准技术参数 ········································································ 14 1.8 JL/G1A-185/30-26/7标准技术参数 ········································································ 16 1.9 JL/G1A-185/45-30/7标准技术参数 ········································································ 18 1.10 JL/G1A-240/30-24/7标准技术参数 ······································································· 21 1.11 JL/G1A-240/40-26/7标准技术参数 ······································································· 23 1.12 JL/G1A-300/25-48/7标准技术参数 ······································································· 25 1.13 JL/G1A-300/40-24/7标准技术参数 ······································································· 27 1.14 JL/G1A-300/50-26/7标准技术参数 ······································································· 29 1.15 JL/G1A-400/35-48/7标准技术参数 ······································································· 31 1.16 JL/G1A-400/50-54/7标准技术参数 ······································································· 33 1.17 JL/G1A-400/65-26/7标准技术参数 ······································································· 35 1.18 JL/G1A-500/45-48/7标准技术参数 ······································································· 37 1.19 JL/G1A-500/65-54/7标准技术参数 ······································································· 40 1.20 JL/G1A-630/45-45/7标准技术参数 ······································································· 42 1.21 JL/G1A-630/55-48/7标准技术参数 ······································································· 44 1.22 JL/G2A-720/50-45/7标准技术参数 ······································································· 46 1.23 JL/G2A-720/90-54/19标准技术参数 ····································································· 48 1.24 JL/G1A-800/55-45/7标准技术参数 ······································································· 50 1.25 JL/G3A-900/40-72/7标准技术参数 ······································································· 52 1.26 JL/G2A-900/75-84/7 标准技术参数 ······································································ 55 1.27 JL/G3A-1000/45-72/7标准技术参数 ····································································· 57 2 项目需求部分 ············································································································· 59 2.1 货物需求及供货范围一览表················································································· 59 2.2 图纸资料提交单位 ····························································································· 60 2.3 工程概况 ········································································································· 60 2.4 使用条件 ········································································································· 60 2.5 项目单位技术差异 ····························································································· 61 3 投标人响应部分 ·········································································································· 61 .

. 1 标准技术参数 投标人应仔细阅读货物需求及供货范围一览表，并认真逐项填写所招标规格的钢芯铝绞线技术参数响应表中“投标人保证值”，不能以“响应”两字代替，不允许改动标准参数值。如有偏差，请填写技术偏差表。 1.1 JL/G1A-50/30-12/7 标准技术参数

1.1-1 JL/G1A-50/30-12/7钢芯铝绞线技术参数响应表 项 目 单 位 招 标 人 要 求 值 投标人保证值 制造厂（商） （投标人提供） 原产地 （投标人提供） 产品型号规格 JL/G1A-50/30-12/7

外观及表面质量 绞线表面不应有肉眼可见的缺陷，如明显的压痕、划痕等，并不得有与良好商品不相称的任何缺陷 （投标人提供）

结构 铝单线 股数/直径 根/mm 12/2.32 （投标人提供） 镀锌钢线 股数/直径 根/mm 7/2.32 （投标人提供）

计算截面积 合计 mm2 80.32 （投标人提供） 铝 mm2 50.73 （投标人提供） 钢 mm2 29.59 （投标人提供） 外径 mm 11.6 （投标人提供） 单位长度质量 kg/km 371.1 （投标人提供） 20℃时直流电阻 Ω/km ≤0.5693 （投标人提供） 额定抗拉力 kN ≥42.61 （投标人提供） 弹性模量 GPa 105.0 （投标人提供） 线膨胀系数 1/℃ 15.3×106 （投标人提供）

节径比 钢芯6根层 / 16～26 （投标人提供） 铝线内层 / / / 铝线邻外层 / / / 铝线外层 / 10～12 （投标人提供）

合集下载

铝包钢绞线技术参数表

铝包钢绞线技术参数表

铝包钢绞线技术参数表铝包钢绞线技术参数表公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]最全铝包钢绞线技术参数表1 标准技术参数投标人应仔细阅读货物需求及供货范围一览表，并认真逐项填写所招标规格的铝包钢绞线技术参数响应表中“投标人保证值”，不能以“响应”两字代替，不允许改动标准参数值。

如有偏差，请填写技术偏差表。

JLB20A-35-7（JLB20A-35）标准技术参数JLB20A-35-7（JLB20A-35）铝包钢绞线技术参数响应表JLB20A-35-7（JLB20A-35）铝包钢线技术参数响应表JLB20A-50-7（JLB20A-50）标准技术参数JLB20A-50-7（JLB20A-50）铝包钢绞线技术参数响应表JLB20A-50-7（JLB20A-50）铝包钢线技术参数响应表JLB40-50-7（JLB40-50）铝包钢绞线技术参数响应表JLB40-50-7（JLB40-50）铝包钢线技术参数响应表JLB20A-80-7（JLB20A-80）标准技术参数JLB20A-80-7（JLB20A-80）铝包钢绞线技术参数响应表JLB20A-80-7（JLB20A-80）铝包钢线技术参数响应表JLB40-80-7（JLB40-80）标准技术参数JLB40-80-7（JLB40-80）铝包钢绞线技术参数响应表JLB40-80-7（JLB40-80）铝包钢线技术参数响应表JLB20A-100-19（JLB20A-100）标准技术参数JLB20A-100-19（JLB20A-100）铝包钢绞线技术参数响应表JLB20A-100-19（JLB20A-100）铝包钢线技术参数响应表JLB35-100-19（JLB35-100）标准技术参数JLB35-100-19（JLB35-100）铝包钢绞线技术参数响应表JLB35-100-19（JLB35-100）铝包钢线技术参数响应表JLB40-100-19（JLB40-100）标准技术参数JLB40-100-19（JLB40-100）铝包钢绞线技术参数响应表JLB40-100-19（JLB40-100）铝包钢线技术参数响应表JLB20A-120-19（JLB20A-120）标准技术参数JLB20A-120-19（JLB20A-120）铝包钢绞线技术参数响应表JLB20A-120-19（JLB20A-120）铝包钢线技术参数响应表JLB23-120-19（JLB23-120）标准技术参数JLB23-120-19（JLB23-120）铝包钢绞线技术参数响应表JLB23-120-19（JLB23-120）铝包钢线技术参数响应表JLB35-120-19（JLB35-120）标准技术参数JLB35-120-19（JLB35-120）铝包钢绞线技术参数响应表JLB35-120-19（JLB35-120）铝包钢线技术参数响应表。

最全铝包钢芯铝绞线技术参数表

最全铝包钢芯铝绞线技术参数表

最全铝包钢芯铝绞线技术参数表1 标准技术参数 (1)1.1 JL/LB20A-70/40-12/7标准技术参数 (1)1.2 JL/LB20A-95/55-12/7标准技术参数 (3)1.3 JL/LB20A-120/25-7/7标准技术参数 (5)1.4 JL/LB20A-150/35-30/7标准技术参数 (7)1.5 JL/LB20A-185/30-26/7标准技术参数 (9)1.6 JL/LB20A-240/30-24/7标准技术参数 (11)1.7 JL/LB20A-300/25-48/7标准技术参数 (13)1.8 JL/LB20A-300/40-24/7标准技术参数 (15)1.9 JL/LB20A-300/50-26/7标准技术参数 (17)1.10 JL/LB20A-400/35-48/7标准技术参数 (19)1.11 JL/LB20A-400/50-54/7标准技术参数 (21)1.12 JL/LB20A-630/45-45/7标准技术参数 (23)1.13 JL/LB20A-630/55-48/7标准技术参数 (26)2 项目需求部分 (28)2.1货物需求及供货围一览表 (28)2.2图纸资料提交单位 (28)2.3工程概况 (29)2.4使用条件 (29)2.5项目单位技术差异 (29)3 投标人响应部分 (29)1 标准技术参数投标人应仔细阅读货物需求及供货围一览表，并认真逐项填写所招标规格的铝包钢芯铝绞线技术参数响应表中“投标人保证值”，不能以“响应”两字代替，不允许改动标准参数值。

如有偏差，请填写技术偏差表。

1.1 JL/LB20A-70/40-12/7标准技术参数1.1-1 JL/LB20A-70/40-12/7铝包钢芯铝绞线技术参数响应表1.1-2 JL/LB20A-70/40-12/7铝单线技术参数响应表1.1-3 JL/LB20A-70/40-12/7铝包钢线技术参数响应表（LB20A）1.2 JL/LB20A-95/55-12/7标准技术参数1.2-1 JL/LB20A-95/55-12/7铝包钢芯铝绞线技术参数响应表1.2-2 JL/LB20A-95/55-12/7铝单线技术参数响应表1.2-3 JL/LB20A-95/55-12/7铝包钢线技术参数响应表1.3 JL/LB20A-120/25-7/7标准技术参数1.3-1 JL/LB20A-120/25-7/7铝包钢芯铝绞线技术参数响应表1.3-2 JL/LB20A-120/25-7/7铝单线技术参数响应表1.3-3 JL/LB20A-120/25-7/7铝包钢线技术参数响应表（LB20A）1.4 JL/LB20A-150/35-30/7标准技术参数1.4-1 JL/LB20A-150/35-30/7铝包钢芯铝绞线技术参数响应表1.4-2 JL/LB20A-150/35-30/7铝单线技术参数响应表1.4-3 JL/LB20A-150/35-30/7铝包钢线技术参数响应表（LB20A）1.5 JL/LB20A-185/30-26/7标准技术参数1.5-1 JL/LB20A-185/30-26/7铝包钢芯铝绞线技术参数响应表1.5-2 JL/LB20A-185/30-26/7铝单线技术参数响应表1.5-3 JL/LB20A-185/30-26/7铝包钢线技术参数响应表（LB20A）1.6 JL/LB20A-240/30-24/7标准技术参数1.6-1 JL/LB20A-240/30-24/7铝包钢芯铝绞线技术参数响应表1.6-2 JL/LB20A-240/30-24/7铝单线技术参数响应表1.6-3 JL/LB20A-240/30-24/7铝包钢线技术参数响应表（LB20A）1.7 JL/LB20A-300/25-48/7标准技术参数1.7-1 JL/LB20A-300/25-48/7铝包钢芯铝绞线技术参数响应表1.7-2 JL/LB20A-300/25-48/7铝单线技术参数响应表1.7-3 JL/LB20A-300/25-48/7铝包钢线技术参数响应表（LB20A）1.8 JL/LB20A-300/40-24/7标准技术参数1.8-1 JL/LB20A-300/40-24/7铝包钢芯铝绞线技术参数响应表1.8-2 JL/LB20A-300/40-24/7铝单线技术参数响应表1.8-3 JL/LB20A-300/40-24/7铝包钢线技术参数响应表（LB20A）1.9 JL/LB20A-300/50-26/7标准技术参数1.9-1 JL/LB20A-300/50-26/7铝包钢芯铝绞线技术参数响应表1.9-2 JL/LB20A-300/50-26/7铝单线技术参数响应表1.9-3 JL/LB20A-300/50-26/7铝包钢线技术参数响应表（LB20A）1.10 JL/LB20A-400/35-48/7标准技术参数1.10-1 JL/LB20A-400/35-48/7铝包钢芯铝绞线技术参数响应表1.10-2 JL/LB20A-400/35-48/7铝单线技术参数响应表1.10-3 JL/LB20A-400/35-48/7铝包钢线技术参数响应表（LB20A）1.11 JL/LB20A-400/50-54/7标准技术参数1.11-1 JL/LB20A-400/50-54/7铝包钢芯铝绞线技术参数响应表1.11-2 JL/LB20A-400/50-54/7铝单线技术参数响应表1.11-3 JL/LB20A-400/50-54/7铝包钢线技术参数响应表1.12 JL/LB20A-630/45-45/7标准技术参数1.12-1 JL/LB20A-630/45-45/7包钢芯铝绞线技术参数响应表1.12-2 JL/LB20A-630/45-45/7铝单线技术参数响应表1.12-3 JL/LB20A-630/45-45/7铝包钢线技术参数响应表1.13 JL/LB20A-630/55-48/7标准技术参数1.13-1 JL/LB20A-630/55-48/7铝包钢芯铝绞线技术参数响应表1.13-2 JL/LB20A-630/55-48/7铝单线技术参数响应表1.13-3 JL/LB20A-630/55-48/7铝包钢线技术参数响应表（LB20A）2 项目需求部分2.1 货物需求及供货围一览表货物需求及供货围一览表注 1. 项目单位在表中“工程名称”栏填写使用所采购铝包钢芯铝绞线的工程项目名称。

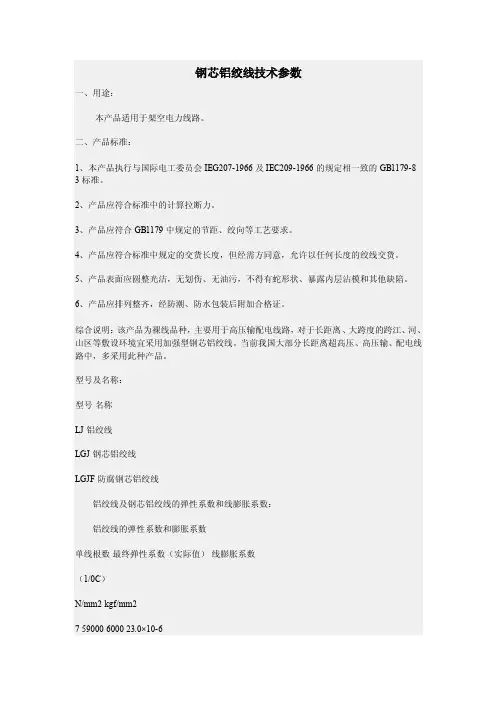

钢芯铝绞线技术参数

钢芯铝绞线技术参数

钢芯铝绞线技术参数一、用途：本产品适用于架空电力线路。

二、产品标准：1、本产品执行与国际电工委员会 IEG207-1966 及 IEC209-1966 的规定相一致的 GB1179-8 3 标准。

2、产品应符合标准中的计算拉断力。

3、产品应符合GB1179中规定的节距、绞向等工艺要求。

4、产品应符合标准中规定的交货长度，但经需方同意，允许以任何长度的绞线交货。

5、产品表面应圆整光洁，无划伤、无油污，不得有蛇形状、暴露内层沾模和其他缺陷。

6、产品应排列整齐，经防潮、防水包装后附加合格证。

综合说明：该产品为裸线品种，主要用于高压输配电线路，对于长距离、大跨度的跨江、河、山区等敷设环境宜采用加强型钢芯铝绞线。

当前我国大部分长距离超高压、高压输、配电线路中，多采用此种产品。

型号及名称：型号名称LJ 铝绞线LGJ 钢芯铝绞线LGJF 防腐钢芯铝绞线铝绞线及钢芯铝绞线的弹性系数和线膨胀系数：铝绞线的弹性系数和膨胀系数单线根数最终弹性系数（实际值）线膨胀系数（1/0C）N/mm2 kgf/mm27 59000 6000 23.0×10-619 56000 5700 23.0×10-637 56000 5700 23.0×10-661 54000 5500 23.0×10-6注：1、弹性系数值的精确度为±300N/mm2(±300kgf/mm2)。

2、弹性系数适用于受力在15％～50％计算拉断力的铝绞线。

钢芯铝绞线的弹性系数和线膨胀系数（包括：不同结构的铝钢截面比）结构铝钢截面比最终弹性系数（实际值）线膨胀系数（计算值）（1/0C）铝钢（N/mm2) (kgf/mm2)6 1 6.00 79000 8100 19.1×10-67 7 5.06 76000 7700 18.5×10-612 7 1.71 105000 10700 15.3×10-618 1 18.00 66000 6700 21.2×10-624 7 7.71 73000 7400 19.6×10-626 7 6.13 76000 7700 18.9×10-630 7 4.29 80000 8200 17.8×10-630 19 4.37 78000 8000 18.0×10-642 7 19.44 61000 6200 21.4×10-645 7 14.46 63000 6400 20.9×10-648 7 11.34 65000 6600 20.5×10-654 7 7.71 69000 7000 19.3×10-654 19 7.90 67000 6800 19.4×10-6注：1、弹性系数值的精确度为±3000N/mm2(±300kgf/mm2).2、弹性系数适用于受力在15％～50％计算拉断力的钢芯铝绞线。

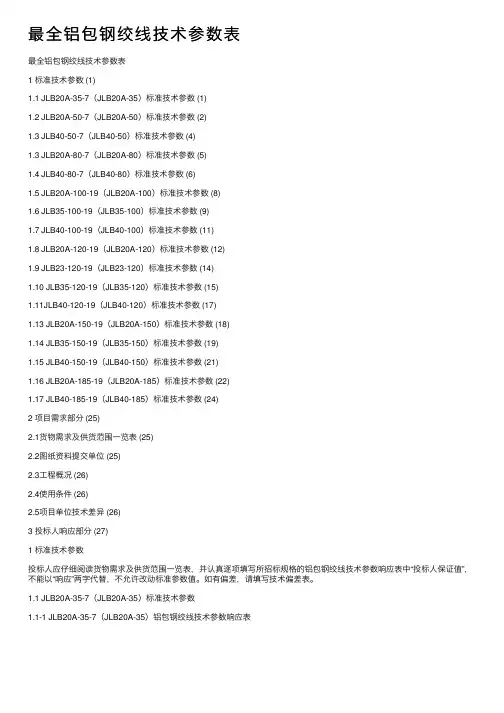

最全铝包钢绞线技术参数表
