管道外腐蚀检测与数据评价 PPT

案例二：某油田老管道外腐蚀治理效果评估
总结词
该案例对某油田老管道外腐蚀治理效果进行了评估，通过对比治理前后的管道状况，分析治理措施的有效性。
详细描述
该案例在老管道外腐蚀治理后，采用与案例一相同的检测手段对治理效果进行评估。通过对比治理前后的检测数 据，分析治理措施的有效性。同时，结合实际生产情况，对治理后的管道进行了长期监测，以确保治理效果的稳 定性和持久性。
对生产安全的影响
引发安全事故
油气田老管道外腐蚀可能导致管 道破裂、油气泄漏等安全事故， 给企业生产和人员安全带来严重
威胁。
生产中断
管道外腐蚀引起的泄漏和事故可能 导致生产中断，影响企业的正常运 营和经济效益。
增加维修成本
为了确保生产安全，企业需要定期 对老管道进行检测和维修，这会增 加企业的运营成本。
案例三
总结词
该案例对某油田老管道外腐蚀预防措施 的效果进行了评估，通过对比采取预防 措施前后的管道状况，分析预防措施的 有效性。
VS
详细描述
该案例在采取老管道外腐蚀预防措施后， 同样采用与案例一相同的检测手段对预防 措施的效果进行评估。通过对比采取预防 措施前后的检测数据，分析预防措施的有 效性。同时，该案例还对预防措施的长期 效果进行了监测，以确保预防措施的可靠 性和持久性。
涡流检测
利用涡流检测技术，通过测量涡流的变化 ，判断管道表面的腐蚀和裂纹等缺陷。适 用于薄壁管道的检测。
超声波检测
利用超声波在管道中的传播特性，检测管 道的腐蚀和裂纹等缺陷。适用于厚壁管道 的检测。
检测技术优缺点比较
电位测量技术优点是操作 简便、成本低，缺点是精 度较低，容易受到干扰。
涂层检测技术优点是可以 评估涂层的保护效果，缺 点是需要破坏涂层进行检 测。

埋地钢质管道腐蚀检测技术
埋地管道 防护层检测技术概述
管道腐蚀与防护检测的范围
环境的 电性干扰
介质 腐蚀性
土壤腐蚀 性检测
路由 探测
管体腐蚀 损伤检测
阴保效 果检测
防腐层完好 状况检测
埋地管道外腐蚀检测评价流程
PCM+ 管道电流检测仪 检测防腐层性能与破损点
PCM+ 管道电流检测仪
本仪器由发射机、接收机、A型架三部分组成。它能在 不开挖的情况下，方便而准确的查出地下管道的走向、深度 和绝缘防腐层破损点的精确位置，使整个管道表面不再屡遭 到处开塘破土之苦，是油田、化工、输油、输气、水电等部 门为保证地下管道防腐层的施工质量用于检查防腐层完好程 度的一种探测仪器。
单频分段图
电阻统计表
测量管线上电流值可以帮助识别目标管线，电流测量数值 最大的（而不是信号响应最强的）管线才是施加了发射机信号 的目标管线。
电流正常衰减
防腐层破损点导致电流衰减
A型架工作原理–地面电场法
地面电场法–ACVG
A型架测破损点
PCM+亚米级GPS定位记录仪
天津嘉信结合多年PCM腐蚀检测的经验，针对PCM+不能 实时显示定位电流的局限，应用最先进的差分GPS及嵌入 式软件开发技术，研发出基于最新掌上亚米级GPS的多功 能定位记录仪PCM Logger838。该产品基于集思宝MG838工 业级手持亚米级移动GPS平台，采用蓝牙通讯方式，现场 采集、记录多项防腐层检测数据。同时，应用838高精度 亚米级GPS定位功能，完成检测距离自动计算，检测点、 缺陷点位置的高精度测量。
电流选择旋钮
Frequency Select
频率选择旋钮
A.C. Mains Input

输气管道腐蚀与防护
2020/3/23
1
1
绪论
2020/3/23
2
2
§0.1 油气储运系统防腐蚀工作的重要性
0.1.1 防腐蚀工作的意义
1.金属腐蚀的经济上损失
金属腐蚀给国民经济造成了巨大的经济损失， 甚至带来发达国家调查，每年由于腐蚀造成的损失约占国民经济 总产值的2%~4%。
2020/3/23
19
19
0.1.6 相关杂志、学会
美国在1943年成立美国腐蚀工程师协会，总部设在休斯敦。
中国腐蚀与防护学会1979.11成立。
三大刊物（国内）:
❖ 《中国腐蚀与防护学报》—中国腐蚀与防护学会
❖ 《材料保护》
—机械工业部
❖ 《腐蚀与防护》
—上海腐蚀科学技术学会
2020/3/23
2020/3/23
23
23
控制高含硫油气处理及炼油装置的腐蚀已经形成了系列技术： 即抗硫化物新材料的开发，抗硫化物材料选择技术，含硫化 物气井、输气管线用缓蚀剂及含硫化物气田管线内防腐层应 用技术等。
检测及检测技术得到了迅速的发展。该方面技术向着非破坏、 在线、自动采集数据的方向迈进。研制成功了埋地管道变频 -选频防腐层绝缘电阻测试技术等几项成果，引进了如智能 清管检测仪、阴极保护参数的遥测技术等测试技术，促进了 测试手段的更新换代。
5
5
2. 金属腐蚀的危害性 1）腐蚀是影响管道系统可靠性及使用寿命的关键因素 美国45%管道损坏是由于外壁腐蚀引起的。 1981～1987年前苏联输气管道事故统计表明，总长约24万
km的管线上曾发生事故1210次，其中外腐蚀517次，占事 故的42.7%；内腐蚀29次，占2.4%。 我国的地下油气管道投产1～2年后即发生腐蚀穿孔的情况已 屡见不鲜。

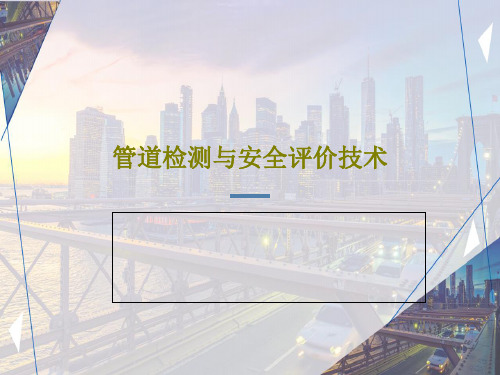

管道检测与安全评价技术
•
