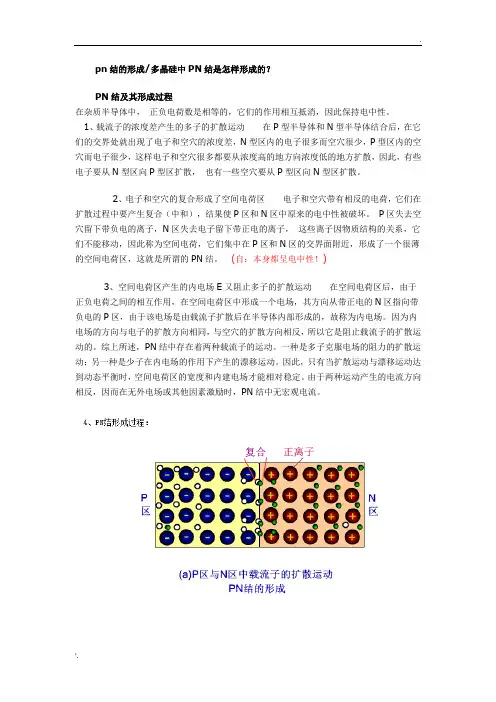

pn结的形成/多晶硅中PN结是怎样形成的？PN结及其形成过程在杂质半导体中，正负电荷数是相等的，它们的作用相互抵消，因此保持电中性。

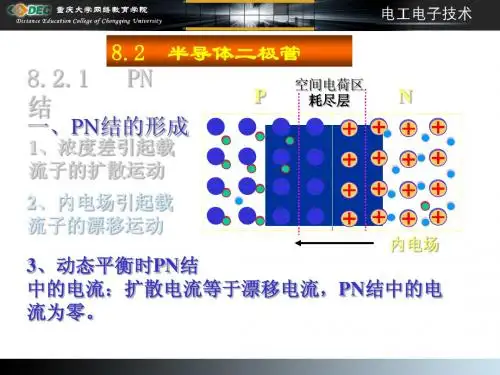

1、载流子的浓度差产生的多子的扩散运动在P型半导体和N型半导体结合后，在它们的交界处就出现了电子和空穴的浓度差，N型区内的电子很多而空穴很少，P型区内的空穴而电子很少，这样电子和空穴很多都要从浓度高的地方向浓度低的地方扩散，因此，有些电子要从N型区向P型区扩散，也有一些空穴要从P型区向N型区扩散。
2、电子和空穴的复合形成了空间电荷区电子和空穴带有相反的电荷，它们在扩散过程中要产生复合（中和），结果使P区和N区中原来的电中性被破坏。
P区失去空穴留下带负电的离子，N区失去电子留下带正电的离子，这些离子因物质结构的关系，它们不能移动，因此称为空间电荷，它们集中在P区和N区的交界面附近，形成了一个很薄的空间电荷区，这就是所谓的PN结。
(自：本身都呈电中性！)3、空间电荷区产生的内电场E又阻止多子的扩散运动在空间电荷区后，由于正负电荷之间的相互作用，在空间电荷区中形成一个电场，其方向从带正电的N区指向带负电的P区，由于该电场是由载流子扩散后在半导体内部形成的，故称为内电场。
因为内电场的方向与电子的扩散方向相同，与空穴的扩散方向相反，所以它是阻止载流子的扩散运动的。
综上所述，PN结中存在着两种载流子的运动。
一种是多子克服电场的阻力的扩散运动；另一种是少子在内电场的作用下产生的漂移运动。
因此，只有当扩散运动与漂移运动达到动态平衡时，空间电荷区的宽度和内建电场才能相对稳定。
由于两种运动产生的电流方向相反，因而在无外电场或其他因素激励时，PN结中无宏观电流。
自：P型和N 型半导体中电子和空穴的总数目不相等，那是由于有固定的原子核等的存在，所以对外显示电中性。
而且对于p型和n型半导体掺杂的量越多，空穴或者自由电子的数目就越多，而其它非掺杂的电子和空穴始终是由于束缚而在一起的，所以p型半导体中空穴（只有分离才有空穴）的量只能说多于自由电子（热扰动产生），而其它束缚在一起的就是一个电子对应自己的空位。
pn结知识点归纳总结1. PN结的基本结构PN结的结构由N型半导体和P型半导体构成，N型半导体中电子浓度大，载流子主要为自由电子；P型半导体中正孔浓度大，载流子主要为正孔。
当N型半导体和P型半导体连接在一起时，由于扩散电子（来自N型半导体）和空穴（来自P型半导体）产生的载流子浓度差异，会在结附近形成电场，形成“势垒”。
2. PN结的形成原理PN结的形成原理主要包括扩散、漂移和复合过程。
（1）扩散过程：由于N型半导体中电子浓度大，P型半导体中正孔浓度大，在两者接触的区域，高浓度的电子和正孔会通过热激发和碰撞扩散到对方半导体中。
（2）漂移过程：在扩散过程中，载流子会受到电场的作用而发生漂移运动，形成电场。
（3）复合过程：当电子和正孔扩散到对方半导体中后，它们会发生复合，释放出能量，从而形成势垒。
3. PN结的电子学性质PN结在正向和反向偏置下的电子学性质不同。
（1）正向偏置：当PN结连接的端子电压为正向偏置时，P区的正电荷和N区的负电荷将被中和，减小势垒高度，电子和正孔将跨过势垒，导致电流流通，二极管处于导通状态。
（2）反向偏置：当PN结连接的端子电压为反向偏置时，P区的正电荷与N区的负电荷互相吸引，增大势垒高度，阻止电子和正孔跨过势垒，导致电流无法流通，二极管处于截止状态。
4. PN结的应用PN结广泛应用于各种半导体器件中，包括二极管、晶体管、光电二极管和太阳能电池等。
（1）二极管：二极管是最基本的半导体器件，由PN结构成。
它具有正向导电、反向截止的特性，可用于整流、开关和信号检测等电路中。
（2）晶体管：晶体管是一种三端口设备，由PNP或NPN结构构成。
它可以放大电流信号，用于放大器、开关和逻辑电路中。
（3）光电二极管：光电二极管是一种能够将光信号转换为电信号的器件，由PN结构成。
它广泛应用于光通信、光电传感器等领域。
（4）太阳能电池：太阳能电池是一种能够将太阳光能转换为电能的器件，由PN结构成。
pn结的导电原理pn结是一种常见的半导体器件结构，其导电原理是通过p型半导体和n型半导体之间的结合形成的。
本文将从以下几个方面详细介绍pn结的导电原理。
1. pn结的结构和形成原理pn结是由p型半导体和n型半导体通过扩散、结合等工艺方法形成的。
在p型半导体中，多数载流子是空穴；在n型半导体中，多数载流子是电子。
当两种半导体材料结合形成pn结时，由于材料的不同，形成了空穴浓度较高的p区和电子浓度较高的n区。
在结区域，p区的空穴与n区的电子发生复合，形成了一个带电的耗尽层，这种结构使得pn结具有一些特殊的导电性质。
2. pn结的正向偏置导电原理当外加电压的正极连接在p区，负极连接在n区时，称为正向偏置。
此时，外加电压会使得p区的空穴向耗尽层移动，n区的电子向耗尽层移动，这样会减小耗尽层的宽度，进而减小耗尽层的电阻。
同时，p区的空穴与n区的电子会发生复合，形成电流。
这样，正向电流就能够通过pn结，这种导电状态称为正向导通。
3. pn结的反向偏置导电原理当外加电压的正极连接在n区，负极连接在p区时，称为反向偏置。
此时，由于电压的作用，n区的电子向正极移动，p区的空穴向负极移动，进一步增加耗尽层的宽度，增加耗尽层的电阻。
因此，在反向偏置下，pn结的导电性能非常差，只有极小的反向漏电流。
4. pn结的击穿现象和导电原理当反向偏置电压继续增大，超过了pn结的击穿电压时，就会发生击穿现象。
在击穿时，耗尽层中的电子和空穴会受到电场的加速，产生大量的电子空穴对，导致电流剧增。
这种情况下，pn结的导电性能会急剧提高，形成击穿电流。
5. pn结的温度对导电性能的影响温度对pn结的导电性能也有一定影响。
一般来说，温度升高会导致载流子的浓度增加，从而增加导电性能。
但是，在一定温度范围内，温度升高也会使得载流子的复合速率增加，导致导电性能下降。
因此，在实际应用中，需要根据具体的温度条件来选择合适的pn结器件。
pn结的导电原理是通过正向偏置和反向偏置下的载流子移动和复合，以及击穿现象来实现的。
