PN结的形成及特性

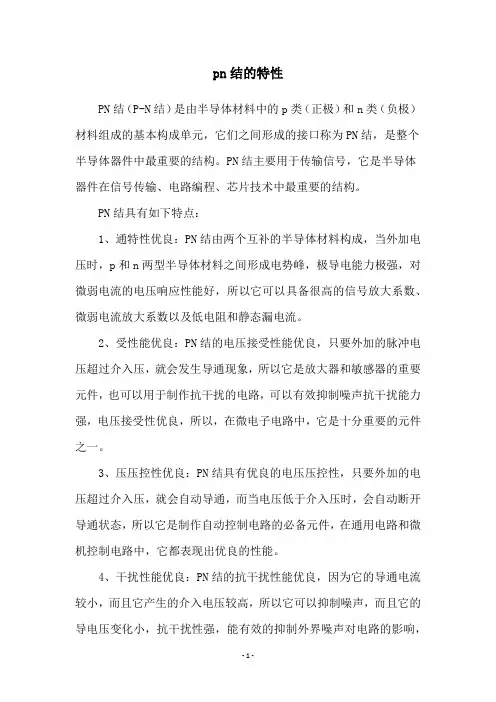

pn结的特性PN结（P-N结）是由半导体材料中的p类（正极）和n类（负极）材料组成的基本构成单元，它们之间形成的接口称为PN结，是整个半导体器件中最重要的结构。

PN结主要用于传输信号，它是半导体器件在信号传输、电路编程、芯片技术中最重要的结构。

PN结具有如下特点：1、通特性优良：PN结由两个互补的半导体材料构成，当外加电压时，p和n两型半导体材料之间形成电势峰，极导电能力极强，对微弱电流的电压响应性能好，所以它可以具备很高的信号放大系数、微弱电流放大系数以及低电阻和静态漏电流。

2、受性能优良：PN结的电压接受性能优良，只要外加的脉冲电压超过介入压，就会发生导通现象，所以它是放大器和敏感器的重要元件，也可以用于制作抗干扰的电路，可以有效抑制噪声抗干扰能力强，电压接受性优良，所以，在微电子电路中，它是十分重要的元件之一。

3、压压控性优良：PN结具有优良的电压压控性，只要外加的电压超过介入压，就会自动导通，而当电压低于介入压时，会自动断开导通状态，所以它是制作自动控制电路的必备元件，在通用电路和微机控制电路中，它都表现出优良的性能。

4、干扰性能优良：PN结的抗干扰性能优良，因为它的导通电流较小，而且它产生的介入电压较高，所以它可以抑制噪声，而且它的导电压变化小，抗干扰性强，能有效的抑制外界噪声对电路的影响，因此，在电路中应用非常广泛，可以提高系统的可靠性。

PN结是整个半导体器件中最重要的结构，它具有导通特性优良，接受性能优良，电压压控性优良，以及抗干扰性能优良的特点，在电路中应用非常广泛，可以提高系统的可靠性。

同时，它在信号传输、电路编程、芯片技术中也扮演着重要角色。

因此，了解PN结的特性对于半导体技术开发及应用非常重要，可以为学习和研究半导体技术提供有效帮助。

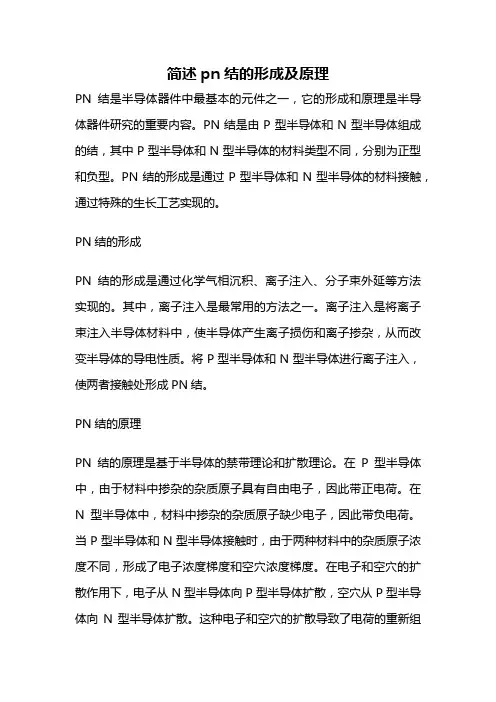

简述pn结的形成及原理PN结是半导体器件中最基本的元件之一，它的形成和原理是半导体器件研究的重要内容。

PN结是由P型半导体和N型半导体组成的结，其中P型半导体和N型半导体的材料类型不同，分别为正型和负型。

PN结的形成是通过P型半导体和N型半导体的材料接触，通过特殊的生长工艺实现的。

PN结的形成PN结的形成是通过化学气相沉积、离子注入、分子束外延等方法实现的。

其中，离子注入是最常用的方法之一。

离子注入是将离子束注入半导体材料中，使半导体产生离子损伤和离子掺杂，从而改变半导体的导电性质。

将P型半导体和N型半导体进行离子注入，使两者接触处形成PN结。

PN结的原理PN结的原理是基于半导体的禁带理论和扩散理论。

在P型半导体中，由于材料中掺杂的杂质原子具有自由电子，因此带正电荷。

在N型半导体中，材料中掺杂的杂质原子缺少电子，因此带负电荷。

当P型半导体和N型半导体接触时，由于两种材料中的杂质原子浓度不同，形成了电子浓度梯度和空穴浓度梯度。

在电子和空穴的扩散作用下，电子从N型半导体向P型半导体扩散，空穴从P型半导体向N型半导体扩散。

这种电子和空穴的扩散导致了电荷的重新组合，从而形成了电荷屏障。

电荷屏障阻碍了电子和空穴的扩散，形成了PN结。

PN结的特性PN结具有整流特性，即只允许电流在一个方向通过。

当PN结处于正向偏置状态时，即P型半导体连接正极，N型半导体连接负极时，电子和空穴向PN结扩散，形成的电荷屏障变低，电流可以通过PN 结。

当PN结处于反向偏置状态时，即P型半导体连接负极，N型半导体连接正极时，电子和空穴向外扩散，形成的电荷屏障变高，电流无法通过PN结。

PN结的应用PN结广泛应用于半导体器件中，如二极管、光电二极管、场效应管等。

其中，二极管是最基本的PN结器件之一，它具有整流特性，可以将交流电转换为直流电。

光电二极管是PN结的一种，它可以将光能转换为电能，广泛应用于光电传感器、光通信等领域。

场效应管是一种三极管，它由PN结、金属栅和漏极组成，具有放大作用，广泛应用于放大器、开关电路等领域。

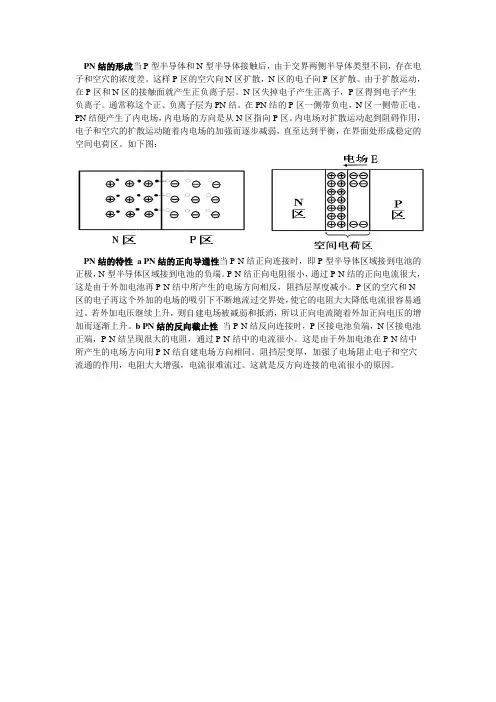

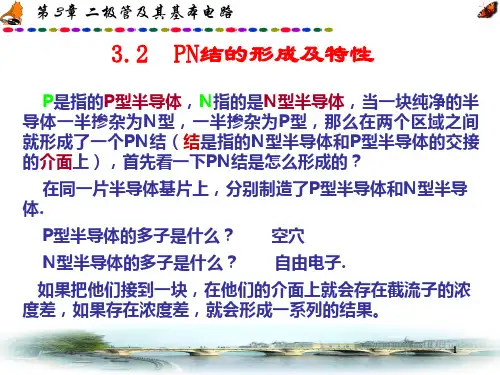

PN结的形成当P型半导体和N型半导体接触后，由于交界两侧半导体类型不同，存在电子和空穴的浓度差。

这样P区的空穴向N区扩散，N区的电子向P区扩散。

由于扩散运动，在P区和N区的接触面就产生正负离子层。

N区失掉电子产生正离子，P区得到电子产生负离子。

通常称这个正、负离子层为PN结。

在PN结的P区一侧带负电，N区一侧带正电。

PN结便产生了内电场，内电场的方向是从N区指向P区。

内电场对扩散运动起到阻碍作用，电子和空穴的扩散运动随着内电场的加强而逐步减弱，直至达到平衡，在界面处形成稳定的空间电荷区。

如下图：
PN结的特性a PN结的正向导通性当P-N结正向连接时，即P型半导体区域接到电池的正极，N型半导体区域接到电池的负端。

P-N结正向电阻很小，通过P-N结的正向电流很大，这是由于外加电池再P-N结中所产生的电场方向相反，阻挡层厚度减小。

P区的空穴和N
区的电子再这个外加的电场的吸引下不断地流过交界处，使它的电阻大大降低电流很容易通过。

若外加电压继续上升，则自建电场被减弱和抵消，所以正向电流随着外加正向电压的增加而逐渐上升。

b PN结的反向截止性当P-N结反向连接时，P区接电池负端，N区接电池正端，P-N结呈现很大的电阻，通过P-N结中的电流很小。

这是由于外加电池在P-N结中所产生的电场方向用P-N结自建电场方向相同。

阻挡层变厚，加强了电场阻止电子和空穴流通的作用，电阻大大增强，电流很难流过。

这就是反方向连接的电流很小的原因。

1. ＰＮ结的形成（1）当Ｐ型半导体和Ｎ型半导体结合在一起时，由于交界面处存在载流子浓度的差异，这样电子和空穴都要从浓度高的地方向浓度低的地方扩散。

但是，电子和空穴都是带电的，它们扩散的结果就使Ｐ区和Ｎ区中原来的电中性条件破坏了。

Ｐ区一侧因失去空穴而留下不能移动的负离子，Ｎ区一侧因失去电子而留下不能移动的正离子。

这些不能移动的带电粒子通常称为空间电荷，它们集中在Ｐ区和Ｎ区交界面附近，形成了一个很薄的空间电荷区，这就是我们所说的ＰＮ结。

（2）在这个区域内，多数载流子已扩散到对方并复合掉了，或者说消耗殆尽了，因此，空间电荷区又称为耗尽层。

（3）Ｐ区一侧呈现负电荷，Ｎ区一侧呈现正电荷，因此空间电荷区出现了方向由Ｎ区指向Ｐ区的电场，由于这个电场是载流子扩散运动形成的，而不是外加电压形成的，故称为内电场。

（4）内电场是由多子的扩散运动引起的，伴随着它的建立将带来两种影响：一是内电场将阻碍多子的扩散，二是P区和N区的少子一旦靠近PN结，便在内电场的作用下漂移到对方，使空间电荷区变窄。

（5）因此，扩散运动使空间电荷区加宽，内电场增强，有利于少子的漂移而不利于多子的扩散；而漂移运动使空间电荷区变窄，内电场减弱，有利于多子的扩散而不利于少子的漂移。

当扩散运动和漂移运动达到动态平衡时，交界面形成稳定的空间电荷区，即ＰＮ结处于动态平衡 s。

2．ＰＮ结的单向导电性（1）外加正向电压（正偏）在外电场作用下，多子将向ＰＮ结移动，结果使空间电荷区变窄，内电场被削弱，有利于多子的扩散而不利于少子的漂移，扩散运动起主要作用。

结果，Ｐ区的多子空穴将源源不断的流向Ｎ区，而Ｎ区的多子自由电子亦不断流向Ｐ区，这两股载流子的流动就形成了ＰＮ结的正向电流。

（2）外加反向电压（反偏）在外电场作用下，多子将背离ＰＮ结移动，结果使空间电荷区变宽，内电场被增强，有利于少子的漂移而不利于多子的扩散，漂移运动起主要作用。

漂移运动产生的漂移电流的方向与正向电流相反，称为反向电流。

三、pn结在前面几结中我们了解了本征半导体和杂质半导体，根据对导电性的影响，杂质半导体又分为n型半导体和p型半导体。

如果把一块n型半导体和p型半导体结合在一起，在两者的交界面就形成了所谓的pn结，在这一结我们就是要了解pn结的一些性质。

1、pn结的形成和杂质分布在一块n型（或p型）半导体单晶上，用适当的工艺方法（如：合金法、扩散法、生长法、离子注入法等）把p型（或n型）杂质掺入其中，使这块单晶的不同区域分别具有n型和p型的导电类型，在二者的交界面出就形成了pn结。

P型N型结合金法制备pn结下图表示用合金法制造pn结的过程，把一小粒铝放在一块n型单晶硅片上，加热到一定程度，形成铝硅的熔融体，然后降低温度，熔融体开始凝固，在n型硅片上形成一含有高浓度铝的p型硅薄层，它和n 型硅衬底的交界面处即为pn结。

2、空间电荷区考虑两块半导体，一块是n型，一块是p型。

在n型半导体中电子很多而空穴很少，在p型半导体中空穴很多而电子很少。

左图是n型和p型半导体的能带图。

当这两块半导体结合形成pn结时，由于它们之间存在载流子浓度梯度，导致了空穴从p区到n区，电子从n区到p区的扩散运动。

对于p区，空穴离开后，留下了不可动的带负电的电离受主，这些电离受主，没有正电荷与之保持电中性，因此，在p-n结附近p区一侧出现了一个负电区域。

同理，在p-n结附近n区一侧出现了由电离施主构成的一个正电荷区，通常就把在p-n结附近的这些电离施主和电离受主所带的电荷称为空间电荷。

它们所存在的区域称为空间电荷区。

空间电荷区空间电荷区中的这些电荷产生了从n区指向p 区，即从正电荷指向负电荷的电场，称为内建电场。

在内建电场的作用下，载流子作漂移运动。

显然，电子和空穴的漂移运动方向与它们各自的扩散运动方向相反。

因此，内建电场起着阻碍电子和空穴继续扩散的作用。

随着扩散运动的进行，空间电荷逐渐增多，空间电荷区也逐渐扩展；同时，内建电场逐渐增强，载流子的漂移运动也逐渐加强。

半导体物理pn结半导体物理PN结是半导体电子学中的重要概念，它由P型半导体和N型半导体组成。

PN结的研究对于理解半导体材料的特性和开发电子器件具有重要意义。

本文将介绍PN结的形成、特性以及应用。

一、PN结的形成PN结是由P型半导体和N型半导体相接形成的结构。

在P型半导体中，电子浓度较低，空穴浓度较高。

而在N型半导体中，电子浓度较高，空穴浓度较低。

当将这两种半导体材料相接时，由于电子和空穴之间的扩散运动，形成了一个空乏区域，称为耗尽层。

二、PN结的特性1. 效应PN结具有整流效应，即在正向偏置的情况下，电流可以通过PN结；而在反向偏置时，电流非常小，几乎可以忽略不计。

这种整流效应使得PN结广泛应用于电子器件中，例如二极管。

2. 正向偏置当PN结的P区施加正电压，N区施加负电压时，电子从N区向P区扩散，空穴从P区向N区扩散。

此时，PN结的空乏层变窄，载流子扩散通过结，形成正向电流。

3. 反向偏置当PN结的P区施加负电压，N区施加正电压时，电子从P区向N区扩散，空穴从N区向P区扩散。

此时，PN结的空乏层变宽，载流子难以通过结，形成反向电流。

三、PN结的应用1. 二极管PN结作为二极管的基本元件，广泛应用于电子器件中。

在正向偏置时，二极管具有低电阻态；在反向偏置时，二极管具有高电阻态。

基于这种特性，二极管用于整流电路、调制电路和开关电路等方面。

2. 光电二极管光电二极管是一种特殊的二极管，它能够将光能转化为电能。

当光照射在光电二极管上时，光子激发了PN结中的载流子，从而产生电流。

光电二极管广泛应用于光通信、太阳能电池等领域。

3. 功能改变PN结通过控制正向偏置和反向偏置的电压，可以改变PN结的导电特性。

例如，在特定电压下，PN结可以实现放大、开关、振荡等功能。

这种特性被广泛应用于放大器、开关电路和振荡电路等器件中。

结论PN结作为半导体物理中的重要概念，具有整流效应和调控电流的特性。

通过控制正向偏置和反向偏置的电压，PN结能够实现不同的功能。

半导体器件中的PN结与晶体管原理半导体器件是当今电子技术中不可或缺的组成部分。

其中，PN结和晶体管原理是两个重要的概念，对于理解和应用半导体器件具有重要意义。

本文将从PN结的构成和特性入手，探讨其在晶体管原理中的应用。

一、PN结的构成与特性PN结是由P型半导体和N型半导体组成的结构。

P型半导体中的主要载流子是空穴，N型半导体中的主要载流子是电子。

当P型与N型半导体连接时，形成了PN结。

PN结的特性可以从以下几个方面来描述：1. 能带结构：在PN结中，由于P型和N型半导体的能带位置不同，形成了能带弯曲的情况。

在P区域，能量带中最高的占据带被空穴占据，而在N区域中，最低的导带则被电子填充。

这样，就会形成能量差，促使电子和空穴跨过能量壁垒。

2. 势垒区：PN结中由于能带的差异而形成了势垒区。

在势垒区中，空穴和电子被阻挡住，无法自由传导。

这种特性使得PN结具有单向导电的特点。

3. 正向偏置：当外加电压与PN结的势垒相反方向时，即正向偏置时，势垒会减小，减小到一定程度后，PN结就会导通，电流开始流动。

此时，空穴会从P区域流向N区域，电子则从N区域流向P区域。

4. 反向偏置：当外加电压与PN结的势垒方向相同时，即反向偏置时，势垒会增大，阻碍电流流动。

这种特性使得PN结在正常工作条件下具有斩波作用，用于电子设备中的稳压、整流、滤波等电路。

二、晶体管原理与应用晶体管是一种基于PN结的三层结构器件，由发射区、基区和集电区组成。

晶体管的工作原理是基于PN结在不同偏置情况下的特性。

晶体管可以充当放大器、开关和逻辑门等功能。

1. 放大器：当晶体管的发射区加上适当的正向偏置时，PN结的势垒会减小，使电流从发射区注入到基区。

这样，由于基区较薄，注入的小电流可以被放大为较大的电流。

因此，晶体管可以将弱信号放大，实现放大器的功能。

2. 开关：当晶体管的发射区与基区之间没有偏置时，PN结处于正常情况下，无法导通。

然而，当施加一个适当的电压到基区时，PN结会形成一个导通通道，允许电流从集电区流到发射区，实现开关的功能。

如何讲授ＰＮ结的形成及特性作者：张涛来源：《教师·理论研究》2008年第09期摘要：本文作者根据自己数年来的教学实践经验，结合教学内容，分析讨论如何在教学过程中使学生较好地理解并掌握PN结的形成过程及其特性，从而为学好电子电路课程打下坚实的基础。

关键词：教学经验；PN结；反向偏置；正向偏置；单向导电性众所周知，半导体器件是构成电子电路的基本元件，所以要学好电子电路课程就必须具备半导体的基本知识。

PN结是半导体器件的核心部分，也是学生在学习半导体基本知识过程中的第一个难点和重点，一旦这个难点被突破，后面的很多难点都变得容易理解。

所以，理解并掌握PN结的形成及其特性是至关重要的。

那么我们在教学中应该如何使学生尽快突破这个难点呢？我认为可从以下几个方面来把握。

（1）在介绍PN结的形成时，会提到两种运动——扩散运动和漂移运动。

前者是由载流子浓度差引起的（这时电子向P区扩散，空穴向N区扩散），后者是在内建电场作用下所产生的。

扩散运动的结果是在PN交界的两侧形成了空间电荷区（也称势垒区），这个区域一边带正电荷，另一边带负电荷，而且扩散越强，空间电荷区越宽。

介绍到这时，教师应给学生强调两点：一是整个半导体还是电中性的，因为空间电荷区正负电荷的总量彼此相等；二是由于物质结构的关系，这些电荷是不能任意移动的，因此并不参与导电。

出现了空间电荷区后，由于正负电荷之间的相互作用，在电荷区中就形成了内建电场。

内建电场的方向与扩散运动的方向相反，它将电子从P区拉回，将空穴从N区拉回，这就产生了漂移运动。

漂移运动的结果使空间电荷区变窄，其作用正好与扩散运动相反。

当达到平衡时，总的效果就是两种作用互相抵消，所以载流子的扩散运动与漂移运动是矛盾着的双方，PN结就是这一矛盾的统一体。

这两种运动的关系讲清楚后，学生就容易理解在动态平衡时，PN结内没有净电流流动的现象。

由于内建电场的存在， N区的电势比P区高，这个电势差称为内建电势差或结电压（也叫接触电位），一般只有零点几伏。
