最全建筑施工图识读基础知识建筑施工图识读建筑施工图识读：首页、总平面图、平面图、立面图、剖面图、详图房屋建筑施工图是由多种专业设计人员分别将建筑物的内外形状和大小布置以及各部分的结构、构造、装修、设备等内容，遵照“国标”的有关规定；用正投影的图示方法；详细准确绘制出来的图样，并按照一定编排规律组成的一套图纸。
一套建筑施工图由于专业设计分工的不同，主要分为建筑施工图（建施）、结构施工图（结施）和设备施工图（设施）三大部分。
工程图纸应按专业顺序编排，一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图等。
各专业图纸应按图纸内容的主次关系、逻辑关系有序排列。
识读方法：1）看图纸目录和设计技术说明通过图纸目录看各专业施工图纸有多少张，图纸是否齐全；看设计技术说明，对工程在设计和施工要求方面有一概括了解。
2）依照图纸顺序通读一遍对整套图纸按先后顺序通读一遍，对整个工程在头脑中形成概念。
如工程的建设地点和关键部位情况，做到心中有数。
3)按专业阅读，按照专业顺序深入细致地阅读。
先看基础图，再看详图。
看图纸时，需要将相关图纸联系起来，进行比较，从而了解它们之间的关系，建立完整准确的工程概念。
然后将专业图纸(如建筑施工图、结构施工图)进行链接对比，看图形、尺寸是否衔接，结构要求是否一致。
发现问题时，做好读图记录，以便与设计单位共同提出修改意见。
1.1 建筑施工图识读建筑施工图(简称施工)主要表示建筑的总平面布置、外部造型、内部布局、细部构造、装修及施工要求。
基础图纸包括总平面图、建筑平面图、立面图和剖面图等。
详图包括墙体、楼梯、门窗、卫生间、檐口以及各种装饰、构造的细部做法。
1.1.1 建筑总平面图的识读总平面图是新房总体布局和周围相关原有建筑及相关自然条件的水平投影，能反映房屋的形状、位置、朝向、占地面积、绿化、立面以及与周围建筑、地形、道路的关系。
因此，总平面图是新建建筑施工定位、土方工程和施工现场布置的主要依据，也是规划设计水、暖、电等其他专业工程总平面图和各种管线敷设的依据。
第九章案例项目建筑施工图识读一、建筑施工图的读图方法和步骤1．了解建筑整体概况（1）看标题栏及图纸目录。
了解工程名称、项目内容、设计日期等。
（2）看设计总说明。
了解有关建设规模、经济技术指标和室内室外的装修标准等。
（3）看总平面图。
（4）看立面图。
大体了解建筑整体形象、层数规模和外墙装饰做法等。
（5）看各层平面图。
本阶段是对整体建筑的概况了解，只需了解各层平面布局、房间的分隔等情况。
（6）看剖面图。
了解各层层高、建筑总高、各楼层关系、是否有地下室及其深度等。
2．深入了解建筑平面、剖面、空间、造型、功能等识读一张图纸时，一般应按由外向里、由大到小、从粗到细的顺序进行，还要注意图样与说明交替看，有关图纸对照看，重点看轴线及各种尺寸关系。
（1）看底层平面图（2）看标准层平面图（3）看顶层平面图（4）看其他各层平面图（5）看剖面图，并同时与相应楼层平面图对照。
（6）看立面图3．深入理解工程做法及构造详图二、首页图首页图包括图纸目录和设计说明。
三、总平面图识读要点及识读示例总平面图所表达的内容1．图名、比例和有关的文字说明2．小区的风向、方位和用地范围3．新建房屋的平面形状、大小、朝向、层数、位置和室内外地面标高4．新建房屋周围的地形、地物和绿化情况四、建筑平面图识读要点及识读示例底层平面图所表达的内容1．图名、比例、朝向2. 定位轴线及编号3. 墙、柱的断面，房间的平面布置4．门窗编号及门窗表5．其他构配件和固定设施6．室内外的有关尺寸，地面、平台的标高7．有关的符号五、建筑立面图识读要点及识读示例建筑立面图所表达的内容1．图名和比例2．房屋的外貌、外墙面的装修材料、色彩和做法3．标高尺寸4．索引符号六、建筑剖面图识读要点及识读示例建筑剖面图所表达的内容1．图名、比例和定位轴线2．剖切到的建筑构配件3．未剖切到的可见构配件4．房屋垂直方向的尺寸及标高七、建筑详图识读要点及识读示例详图所表达的内容1．图名、比例、详图与被索引图样的对应关系2．屋面、楼面、各层梁等的位置及构造层次，檐口构造及排水方式3．外墙的勒脚、防潮层及散水的做法。
第2章建筑施工图识读学习目标要求1．掌握建筑施工图的分类。
2．掌握施工图首页的构成及作用。
3．掌握建筑总平面图的图示内容及作用。
4．掌握建筑平面图、建筑立面图、建筑剖面图的作用、图示内容及画法与识读方法。
5．掌握建筑详图的作用、图示内容及画法与识读方法。
6．掌握工业厂房建筑施工图的图示内容及画法与识读方法。
学习重点与难点本章的重点是：建筑总平面图、平面图、立面图、剖面图、详图及工业建筑施工图的作用、图示内容及画法与识读方法。
本章的难点是：建筑总平面图、立面图、剖面图、详图及工业建筑施工图的画法与识图。
房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以及装饰、尺寸、材料做法等的工程图纸，是组织施工和编制预、决算的依据。
建造一幢房屋从设计到施工，要由许多专业和不同工种工程共同配合来完成。
按专业分工不同，可分为：建筑施工图（简称建施）、结构施工图（简称结施）、电气施工图（简称电施）、给排水施工图（简称水施）、采暖通风与空气调节（简称空施）及装饰施工图（简称装施）。
本教材由于受篇幅限制，只就建筑施工图的绘制步骤及其识读方法做了简要介绍，其它施工图的识读方法此处不作介绍。
建筑施工图：主要用来表达建筑设计的内容，即表示建筑物的总体布局、外部造型、内部布置、内外装饰、细部构造及施工要求。
它包括首页图、总平面图、建筑平面图、立面图、剖面图和建筑详图等。
2．1 施工图首页施工图首页一般由图纸目录、设计总说明、构造做法表及门窗表组成。
2．1．1 图纸目录图纸目录放在一套图纸的最前面,说明本工程的图纸类别、图号编排，图纸名称和备注等，以方便图纸的查阅。
如表1-2-1是某住宅楼的施工图图纸目录。
该住宅楼共有建筑施工图11张，结构施工图5张，电气施工图2张。
表1-2-1 图纸目录2．1．2 设计总说明主要说明工程的概况和总的要求。
内容包括工程设计依据（如工程地质、水文、气象资料）；设计标准（建筑标准、结构荷载等级、抗震要求、耐火等级、防水等级）；建设规模（占地面积、建筑面积）；工程做法（墙体、地面、楼面、屋面等的做法）及材料要求。

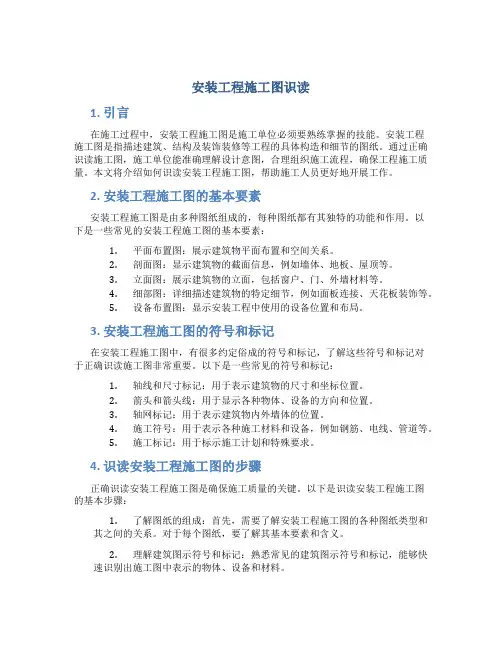

安装工程施工图识读1. 引言在施工过程中，安装工程施工图是施工单位必须要熟练掌握的技能。
安装工程施工图是指描述建筑、结构及装饰装修等工程的具体构造和细节的图纸。
通过正确识读施工图，施工单位能准确理解设计意图，合理组织施工流程，确保工程施工质量。
本文将介绍如何识读安装工程施工图，帮助施工人员更好地开展工作。
2. 安装工程施工图的基本要素安装工程施工图是由多种图纸组成的，每种图纸都有其独特的功能和作用。
以下是一些常见的安装工程施工图的基本要素：1.平面布置图：展示建筑物平面布置和空间关系。
2.剖面图：显示建筑物的截面信息，例如墙体、地板、屋顶等。
3.立面图：展示建筑物的立面，包括窗户、门、外墙材料等。
4.细部图：详细描述建筑物的特定细节，例如面板连接、天花板装饰等。
5.设备布置图：显示安装工程中使用的设备位置和布局。
3. 安装工程施工图的符号和标记在安装工程施工图中，有很多约定俗成的符号和标记，了解这些符号和标记对于正确识读施工图非常重要。
以下是一些常见的符号和标记：1.轴线和尺寸标记：用于表示建筑物的尺寸和坐标位置。
2.箭头和箭头线：用于显示各种物体、设备的方向和位置。
3.轴网标记：用于表示建筑物内外墙体的位置。
4.施工符号：用于表示各种施工材料和设备，例如钢筋、电线、管道等。
5.施工标记：用于标示施工计划和特殊要求。
4. 识读安装工程施工图的步骤正确识读安装工程施工图是确保施工质量的关键。
以下是识读安装工程施工图的基本步骤：1.了解图纸的组成：首先，需要了解安装工程施工图的各种图纸类型和其之间的关系。
对于每个图纸，要了解其基本要素和含义。
2.理解建筑图示符号和标记：熟悉常见的建筑图示符号和标记，能够快速识别出施工图中表示的物体、设备和材料。
3.注意比例尺和尺寸：识读施工图时，要注意比例尺和尺寸标记，确保准确理解图上物体的尺寸和位置关系。
4.分析图纸中的空间关系：通过平面布置图、剖面图和立面图，分析建筑物的空间关系，理解各个部分的布置和连接方式。

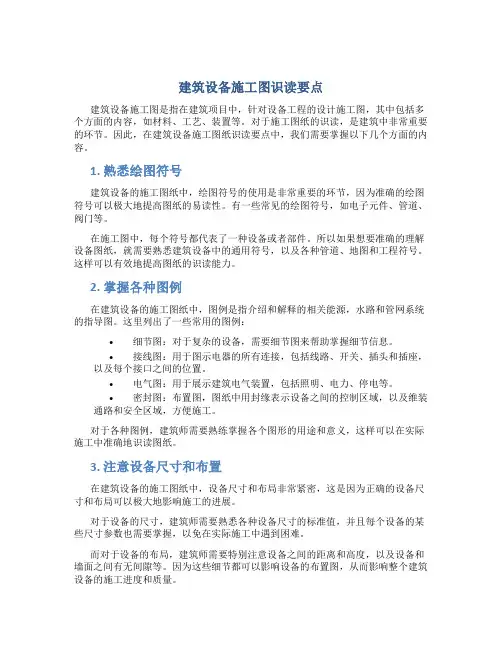

建筑设备施工图识读要点建筑设备施工图是指在建筑项目中，针对设备工程的设计施工图，其中包括多个方面的内容，如材料、工艺、装置等。
对于施工图纸的识读，是建筑中非常重要的环节。
因此，在建筑设备施工图纸识读要点中，我们需要掌握以下几个方面的内容。
1. 熟悉绘图符号建筑设备的施工图纸中，绘图符号的使用是非常重要的环节，因为准确的绘图符号可以极大地提高图纸的易读性。
有一些常见的绘图符号，如电子元件、管道、阀门等。
在施工图中，每个符号都代表了一种设备或者部件。
所以如果想要准确的理解设备图纸，就需要熟悉建筑设备中的通用符号，以及各种管道、地图和工程符号。
这样可以有效地提高图纸的识读能力。
2. 掌握各种图例在建筑设备的施工图纸中，图例是指介绍和解释的相关能源，水路和管网系统的指导图。
这里列出了一些常用的图例：•细节图：对于复杂的设备，需要细节图来帮助掌握细节信息。
•接线图：用于图示电器的所有连接，包括线路、开关、插头和插座，以及每个接口之间的位置。
•电气图：用于展示建筑电气装置，包括照明、电力、停电等。
•密封图：布置图，图纸中用封缘表示设备之间的控制区域，以及维装通路和安全区域，方便施工。
对于各种图例，建筑师需要熟练掌握各个图形的用途和意义，这样可以在实际施工中准确地识读图纸。
3. 注意设备尺寸和布置在建筑设备的施工图纸中，设备尺寸和布局非常紧密，这是因为正确的设备尺寸和布局可以极大地影响施工的进展。
对于设备的尺寸，建筑师需要熟悉各种设备尺寸的标准值，并且每个设备的某些尺寸参数也需要掌握，以免在实际施工中遇到困难。
而对于设备的布局，建筑师需要特别注意设备之间的距离和高度，以及设备和墙面之间有无间隙等。
因为这些细节都可以影响设备的布置图，从而影响整个建筑设备的施工进度和质量。
4. 关注施工的技术细节在建筑设备施工图纸中，技术细节的实现非常重要。
所以，建筑师需要特别关注施工的技术细节，以确保在施工过程中能够准确地实现工艺。

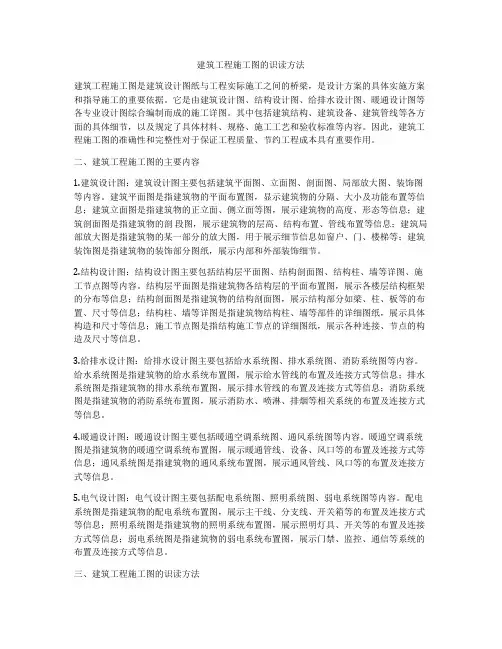

建筑工程施工图的识读方法建筑工程施工图是建筑设计图纸与工程实际施工之间的桥梁，是设计方案的具体实施方案和指导施工的重要依据。
它是由建筑设计图、结构设计图、给排水设计图、暖通设计图等各专业设计图综合编制而成的施工详图。
其中包括建筑结构、建筑设备、建筑管线等各方面的具体细节，以及规定了具体材料、规格、施工工艺和验收标准等内容。
因此，建筑工程施工图的准确性和完整性对于保证工程质量、节约工程成本具有重要作用。
二、建筑工程施工图的主要内容1.建筑设计图：建筑设计图主要包括建筑平面图、立面图、剖面图、局部放大图、装饰图等内容。
建筑平面图是指建筑物的平面布置图，显示建筑物的分隔、大小及功能布置等信息；建筑立面图是指建筑物的正立面、侧立面等图，展示建筑物的高度、形态等信息；建筑剖面图是指建筑物的剖段图，展示建筑物的层高、结构布置、管线布置等信息；建筑局部放大图是指建筑物的某一部分的放大图，用于展示细节信息如窗户、门、楼梯等；建筑装饰图是指建筑物的装饰部分图纸，展示内部和外部装饰细节。
2.结构设计图：结构设计图主要包括结构层平面图、结构剖面图、结构柱、墙等详图、施工节点图等内容。
结构层平面图是指建筑物各结构层的平面布置图，展示各楼层结构框架的分布等信息；结构剖面图是指建筑物的结构剖面图，展示结构部分如梁、柱、板等的布置、尺寸等信息；结构柱、墙等详图是指建筑物结构柱、墙等部件的详细图纸，展示具体构造和尺寸等信息；施工节点图是指结构施工节点的详细图纸，展示各种连接、节点的构造及尺寸等信息。
3.给排水设计图：给排水设计图主要包括给水系统图、排水系统图、消防系统图等内容。
给水系统图是指建筑物的给水系统布置图，展示给水管线的布置及连接方式等信息；排水系统图是指建筑物的排水系统布置图，展示排水管线的布置及连接方式等信息；消防系统图是指建筑物的消防系统布置图，展示消防水、喷淋、排烟等相关系统的布置及连接方式等信息。
4.暖通设计图：暖通设计图主要包括暖通空调系统图、通风系统图等内容。
