风电场 35kV集电系统断路器控制回路断线故障分析摘要:断路器控制回路断线是风电场电气系统常见故障之一,掌握其分析处理方法及预防措施对于提升风电场运行的可靠性和经济性有着重要意义。
本文以风电场35kV集电系统断路器控制回路断线故障为例,对断路器控制回路断线故障检测原理进行阐述,对故障原因进行分析归纳。
关键词:风电场;集电系统;断路器;控制回路;断线故障0.概述目前,陆上风电场在运的主流风力发电机组单机容量相对较小,多为1.5-3MW。
由于单机容量小,风电场的电能生产比较分散,要达到大规模发电应用,并网运行的风电场往往需要布置数十台风力发电机组。
风电机组分布在方圆几十千米的范围内,电能的收集要比常规发电厂复杂得多。
风电场集电系统的作用是按照位置就近的原则,将全场风机分为若干组,每组风机数量相当,每组风机发出的电能全部由一条集电线路进行收集汇流后送至风电场升压站。
风电场集电系统断路器数量众多,大幅增加了设备故障停运的概率,掌握断路器常见故障的处理及预防方法对于提升风电场运行的可靠性和经济性有着重要意义。
断路器控制回路断线是风电场电气系统常见故障之一,本文以风电场35kV 集电系统断路器控制回路断线故障为例,对断路器控制回路断线故障检测原理进行阐述,对故障原因进行分析。
1.风电场35kV系统断路器配置情况如图1,某风电场总装机容量99MW,安装66台单机容量1.5MW的双馈风力发电机组,建设220kV升压站一座,220kV侧、35kV侧均采用单母线接线方式,35kV集电系统共6条集电线路,每条线路带11台机组。
35kV侧配置11台小车式断路器,包括6台集电线路断路器、1台主变低压侧断路器、3台无功补偿断路器、1台厂用变断路器,线路、无功补偿等系统的继电保护及测控装置装设于对应小车开关柜本体。
图12.断路器控制回路断线故障检测原理1)断路器控制回路原理图图2图2所示为典型的风电场35kV集电线路断路器控制回路,大致分为两个部分,一部分集成在线路保护测控装置内部(图中虚线左侧部分),一部分在断路器本体(图中虚线右侧部分)。

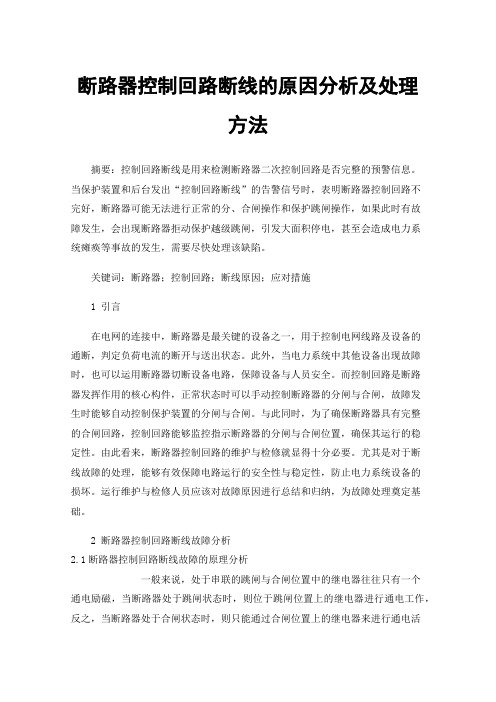

断路器控制回路断线的原因分析及处理方法摘要:控制回路断线是用来检测断路器二次控制回路是否完整的预警信息。
当保护装置和后台发出“控制回路断线”的告警信号时,表明断路器控制回路不完好,断路器可能无法进行正常的分、合闸操作和保护跳闸操作,如果此时有故障发生,会出现断路器拒动保护越级跳闸,引发大面积停电,甚至会造成电力系统瘫痪等事故的发生,需要尽快处理该缺陷。
关键词:断路器;控制回路;断线原因;应对措施1 引言在电网的连接中,断路器是最关键的设备之一,用于控制电网线路及设备的通断,判定负荷电流的断开与送出状态。
此外,当电力系统中其他设备出现故障时,也可以运用断路器切断设备电路,保障设备与人员安全。
而控制回路是断路器发挥作用的核心构件,正常状态时可以手动控制断路器的分闸与合闸,故障发生时能够自动控制保护装置的分闸与合闸。
与此同时,为了确保断路器具有完整的合闸回路,控制回路能够监控指示断路器的分闸与合闸位置,确保其运行的稳定性。
由此看来,断路器控制回路的维护与检修就显得十分必要。
尤其是对于断线故障的处理,能够有效保障电路运行的安全性与稳定性,防止电力系统设备的损坏。
运行维护与检修人员应该对故障原因进行总结和归纳,为故障处理奠定基础。
2 断路器控制回路断线故障分析2.1断路器控制回路断线故障的原理分析一般来说,处于串联的跳闸与合闸位置中的继电器往往只有一个通电励磁,当断路器处于跳闸状态时,则位于跳闸位置上的继电器进行通电工作,反之,当断路器处于合闸状态时,则只能通过合闸位置上的继电器来进行通电活动,一旦跳闸与合闸双方位置上继电器的常闭接点同时被关闭,那么就会形成一个控制回路的断线问题。
在断路器正常的运营状态中,跳闸位置与合闸位置中的继电器的常闭接点一般不会出现同时关闭的现象,如果其出现同时关闭的情况,则会使得整个保护回路通电,从而有效的显示出控制回路断线的信号。
2.2断路器控制回路断线故障的原因分析能够导致断路器的控制回路出现断线故障的原因多种多样,当保护测控装置自身出现安全故障时,就会使得控制回路的开关出现失灵现象,从而引发控制回路的断线故障。
-发输变电-断路器“控制回路断线"故障报警的分析及查找李传东徐霞周妍何敬国(山东钢铁股份有限公司莱芜分公司能源动力厂,271104,山东莱芜)1现场情况2017年7月31日15:30,设备专业点检发现110kV银山变电站35kV焦化%线3522微机保护测控装置页面显示“控制回路断线”报警,同时保护测控装置上的断路器合位监视红灯未点亮,检查35kV焦化%线负荷电流为160A$35kV焦化%线断路器分合闸电气原理图如图1所示。
2故障分析及处理断路器“控制回路断线”报警信号是由跳位继电器TWJ的常闭触点和合位继电器HWJ的常闭触点串联发出的,也就是说TWJ 和HWJ同时失磁时,才会发出“控制回路断线”的信号。
在正常情况下,这两个位置继电器不会同时失磁,只有在断路器合闸外部条件不具备或者在运的断路器分闸回路出现故障时,才会发出“控制回路断线”的信号。
“控制回路断线”报警信号回路如图2所示。
在运的断路器发生“控制回路断线”报警的信号相对少见,但危害严重,如果发现或查找处理不及时,遇有线路短路故障时,本柜的断路器保护就会拒动,将会越级由上级断路评定标准。
(3)加强焊接工艺检查,检修中主变引线焊接完成后还要进行相应的破坏试验,确保在外力作用下,焊接面不被破坏。
同时,尝试采用X光探伤等新手段检查引线焊接质量。
6结语引线焊接质量的好坏直接影响变压器的安全运行。
应严格按照工艺要求施工,并加强质量检查,防止变压器带病运行,保证供电器跳闸断开故障点,导致大面积失电,损失巨大。
在电力调度的命令下,将35kV焦化%线负荷调整由35k V焦化&线供电,将35kV焦化%线由运行转检修,根据“控制回路断线”报警和合位监视红灯未点亮的信息,分析故障点很可能在合位监视回路上,即分闸回路的外围元件及其接线回路。
检查时,按照先检查断路器QF的辅助常开触点是否相通(此时应闭合)、分闸线圈TQ电阻及各元件之间连接回路是否正常,再检查直流电源回路及微机保护测控装置内部元件HR、HWJ及其之间的连线回路有无异常的顺序进行。
10kV断路器控制回路断线原因分析及处理方法摘要:本文主要针对10kV断路器控制回路断线的原因及处理方法展开了分析,通过结合具体的实例,对断路器控制回路断线的原因作了系统的分析,并给出了相应的处理方法,以期能为有关方面的需要提供有益的参考和借鉴。
关键词:10kV断路器;回路断线;处理方法在电网系统中,由于10kV断路器的数量比较多,运行比较频繁,所以容易发生控制回路断线故障。
因此,我们需要对回路断线的原因做好认真的分析,并采取有效的方法做好处理。
基于此,本文就10kV断路器控制回路断线的原因及处理方法进行了分析,相信对有关方面的需要能有一定的帮助。
1 断路器操动机构控制回路断路器操动机构内部电气接线包括:储能回路、分闸回路、合闸及防跳回路、合闸闭锁回路、储能状态接点、断路器位置接点、断路器状态接点、过流脱口回路。
图1为最简单的断路器控制回路原理图。
KK-控制断路器 HC-合闸线圈或合闸接触器线圈(电磁机构)TQ-跳闸线圈 DL-断珞器辅助接点 1ZJ-保护及自动装置接点 BCJ-保护出口继电器接点 HQ-电磁机构中的断路器合闸线圈图1 简单的断路器控制回路原理图2 控制回路断线原因分析2.1 控制回路断线信号的报出控制回路断线信号是由跳闸位置继电器与合位继电器常闭触点串联构成的,不论什么原因引起跳位继电器与合闸位置继电器同时失磁,控制回路断线信号都将报出。
2.2 引起控制回路断线信号的原因(1)控制保险溶断,跳闸位置继电器KCT、合闸位置继电器KCC触点同时失磁,控制回路断线信号报出。
(2)跳合闸线圈损坏,回路不通。
(3)断路器辅助接点没有闭合好,同样引起外回路不通。
(4)由断路器机构箱引至控制回路的各种闭锁信号,引起控制回路断线。
3 断路器跳合闸线圈烧毁原因分析引起断路器合闸线圈烧毁的原因既有间接原因,又有直接原因。
3.1 间接原因就间接原因,目前的微机保护控制回路全部带有跳、合闸自保持回路,不论是手动操作还是自动操作,只要合闸命令发出以后,合阐回路就一直处于自保持状态,直到断路器合上以后,依靠断路器辅助接点的切换,断开合闸回路合闸电流。
探究断路器控制回路异常的原因及解决方案断路器控制回路异常是工业生产中常见的问题之一,它可能导致设备损坏、生产停工,甚至危及生产安全。
及时发现断路器控制回路异常的原因并及时解决是非常重要的。
本文将就探究断路器控制回路异常的原因及解决方案进行深入分析。
一、断路器控制回路异常的原因1. 电气故障:电线接触不良、线路短路、控制元件损坏等都可能导致断路器控制回路异常。
在电气故障的情况下,断路器可能无法正常工作,甚至无法断开电路,导致设备故障或安全事故。
2. 过载:过载是断路器控制回路异常的常见原因之一。
当设备负载过大,超过了断路器的额定容量时,断路器将无法正常工作,从而导致控制回路异常。
3. 误操作:设备操作人员误操作断路器或相关控制开关,导致了断路器控制回路异常。
4. 环境因素:环境温度、湿度等因素也可能影响断路器的正常工作,例如在高温环境下断路器可能易跳闸,而在潮湿环境下可能导致断路器控制回路异常。
5. 设备老化:设备长时间运行后,部件可能出现老化,从而影响断路器的正常工作。
1. 定期检查维护:定期对断路器进行检查维护,如清洁、紧固线路连接、更换老化部件等,保证断路器的正常工作。
3. 设备优化:对设备进行优化,采用新技术、新材料,提高设备的可靠性和稳定性,从而减少断路器控制回路异常发生的可能性。
4. 提高操作人员素质:加强操作人员的技术培训,提高操作人员的安全意识和操作技能,降低误操作导致的断路器控制回路异常。
5. 环境监测:对环境因素进行监测,及时处理高温、潮湿等环境因素对断路器正常工作的影响。
6. 更新设备:根据实际情况,及时更新设备,采用新型断路器来替代老旧设备,提高设备的稳定性和可靠性。
1. 定期维护:定期对断路器进行检查维护,发现问题及时处理,避免问题恶化导致断路器控制回路异常。
断路器控制回路异常可能是由于电气故障、过载、误操作、环境因素、设备老化等多种原因所导致,解决方法可从定期检查维护、严格控制负载、优化设备、提高操作人员素质、环境监测、更新设备等方面着手,以预防和解决断路器控制回路异常问题的发生。
一起110kV SF6 高压断路器控制回路断线的原因分析与处理摘要:110kV SF6高压断路器控制回路完好与否对于电力系统的安全、可靠运行有着重要作用,运行中的高压线路开关一旦控制回路发生故障,开关就变为死开关或开关合闸回路不通,此时若线路上发生故障或者其他保护跳该开关时,开关将会拒动或重合闸不动作,导致停电范围扩大,影响系统稳定运行。
本文介绍了一起110kV SF6高压断路器控制回路断线故障处理情况,分析了导致该故障的原因,并提出了相应的防范措施。
关键词:SF6高压断路器、继电器、控制回路断线、防范措施0引言高压断路器作为电力系统的主要设备,其运行安全可靠性直接关系到电力系统的安全与稳定,因此现在的变电站大多采用性能优良的SF6高压断路器,其主要特点是检修周期长,性能好,表现在断路器的本体方面,但影响短路器正常运行状态还是时有发生,近来出现在断路器机构箱内的继电器上,主要由于这些继电器跟开关一起运行时间长发生老化,因继电器产生回路问题造成开关油压电机不起动,使压力降低造成开关分、合闸闭锁,断路器重合闸闭锁等时有发生,现对220kV高明变电站110kV FS6高压断路器发控制回路断线信号进行分析,使今后对设备的维护、巡视有一定的帮助。
1故障的介绍及处理过程220kV高明站SF6断路器是德国西门子公司生产的设备,和已往多油或少油断路器比较是在开关的机构箱内的有9个继电器,每个继电器都构成独立二次回路,如分、合闸回路、油压、N2气体及SF6气体压力等回路,220kV高明站按调度停电检修单对110kV高仙线线路进行停电的时候,当调度遥控执行断开126开关后,开关发控制回路断线信号,遥控执行屏110kV高仙线126开关分位灯不亮。
出现告警信号后值班员立刻到110kV高仙线保护屏检查断路器操作电源开关1DK在合闸位置,到110kV高仙线测控屏检查发现110kV高仙线126开关分位灯不亮,在保护屏后端子排处检查发现跳位监视继电器无负电源,逐一排查发现原因是开关机构箱合闸回路送至保护屏处的负电源消失,值班人员在110kV高压场地高仙线开关机构箱处检查发现:图1开关分位时其常闭辅助接点-S1是导通无问题,测量合闸线圈电阻阻值是155Ω,也无问题,因此可排除开关辅助接点、合闸线圈问题,正常时合上开关的操作电源,相关回路正常导通时K12继电器励磁,K12常开接点闭合,在箭头A处、B处测量到有负电位正确。
变电站断路器控制回路断线问题分析与对策在变电站中存在断路器控制回路断线故障问题,它属于站内紧急缺陷问题,需要技术工作人员进行立即处理,否则后果不堪设想。
本文结合小型案例对变电站断路器控制回路断线所存在的故障问题进行了分析,并给出相关对策建议以供参考。
标签:断路器控制回路;断线故障问题;变电站;二次回路;对策断路器控制回路是变电站中二次回路的重要组成部分,其回路是否正常对断路器的正常分合闸影响颇大,较为经常出现的控制回路断线问题严重时会导致整个变电站生产运行停止,造成重大不良后果,为此需要技术工作人员立即处理问题,避免断路器因拒动而引发更严重事故。
所以说必须对控制回路断线的相应处理应对方法进行考量与总结,这对缩短故障处理时间是很有帮助的。
一、变电站断路器控制回路断线故障问题的分析变电站中的开关控制回路即为断路器控制回路,它经常会出现信号断线问题,造成这一问题的根源还要从它的跳位继电器与合位继电器中的常闭触点串联展开分析。
一般情况下,开关控制回路是存在合位和分位两种状态的,其中合位为失磁,而分位为励磁,它们多对应的闭触点也分别为闭合与打开状态。
在该状态下常闭触点一般会处于闭合状态,信号回路也会处于接通状态,而后台部分则会显示控制回路断线,导致信号开关无法有效分合闸,这就是变电站断路器控制回路的断线故障问题,就这一问题需要分析两点成因。
(一)高电压导致开关控制回路断线问题变电站中电磁性操作机构所采用的为240V直流电源,但弹簧机构所需要的额定电压为220V,可以看出两种机构所需要的电压是不同的。
变电站中由于采用了240V直流电压,其电压高于弹簧机构所需要的额定电压,所以弹簧机构线路中其内部电流相比于正常电流水平之是始终偏高的,这意味着线圈的温度也会随之升高,如果温度过高就会直接烧损跳合闸线圈部分,导致控制回路无法正常运行。
(二)断路器控制回路微机保护问题目前许多厂家所设计的断路器控制回路是存在缺陷问题的,他们在改进综合系统过程中就涉及到断路器控制回路的设计,其回路中的KK把手一般设置为手动控制,在分合闸未能正常運行之前,厂家的微机保护回路设计存在明显缺陷,比如分合闸继电器在动作后无法延时断开,必须借助DL1开关切断分合闸继电器与电源连接,这容易导致跳闸线圈TQ直接烧毁。
变电站断路器控制回路断线原因分析处理摘要:随着社会的发展与科技的进步,人们对电的依赖程度越来越高,对电网设备运维水平的要求也随之提高。
为保证电力设备在发生故障时快速、灵敏、可靠的隔离故障,迅速恢复送电,作为电力系统继电保护装置与断路器“中枢神经”的控制回路,发挥着至关重要的作用。
本文将从变电站断路器控制回路基本原理、常见控制回路故障类型、控制回路断线故障查找方法等方面结合实际,分析控制回路断线原因及处理方法。
关键词:变电站;控制回路;断路器回路断线;分析处理电力系统中,断路器作为电能输送的开关和故障隔离的主要载体,它的重要程度不言而喻。
作为保护装置与断路器“中枢神经”的控制回路,它将保护设备发出的命令传输到断路器完成执行,并将执行结果反馈回来,整个过程需要绝对稳定可靠,否则可能导致命令无法执行(断路器拒动),故障范围扩大,进一步加大电网运行风险。
鉴于控制回路在系统中的重要地位,分析它的基本原理并借此掌握控制回路断线原因及处理方法将很有必要。
一、控制回路的基本原理下图是一张常见的简单控制回路图图中TWJ/HWJ(跳闸位置/合闸位置继电器)的作用是提供开关位置指示。
HWJ 并接于跳闸回路,该回路在开关跳圈之前串有断路器常开辅助触点。
当开关在合位时,其常开辅助触点闭合,HWJ 线圈带电,HWJ=1 表明开关合位。
TWJ一般并接于合闸回路,该回路在开关合圈之前串有断路器常闭辅助触点。
当开关在分位时,其常闭辅助触点闭合,TWJ 线圈带电,TWJ=1。
通常情况下不论开关处于何状态,TWJ 和HWJ 必有一个带电,状态为1,如果全为0,则代表控制回路异常,也即我们常说的控制回路断线。
二、控制回路断线原因分析及处理方法2.1常见的控制回路故障1、红(绿)位置灯不亮2、控制回路断线3、控制回路完好、但不能完成分合闸操作2.2常用的控制回路缺陷检查方法1、电压法:测量断路器控制回路上各点电压的有无、高低来判断故障元件;2、电阻法:在确认断开控制电源的情况下,测量断路器控制回路各点电阻值来判断故障元件。
分析断路器控制回路断线故障成因及检测方法研究发布时间:2023-01-30T09:02:26.558Z 来源:《中国电业与能源》2022年8月16期作者:罗达渊[导读] 为了加强保证我国当前电站中继电保护的有效性罗达渊贵州电网有限责任公司贵安供电局摘要:为了加强保证我国当前电站中继电保护的有效性,要注意对断路器控制回路的定期检查。
由于其在运行中,容易出现断线故障,影响电站运行的稳定性。
因此,在日常电气检修中,要分析常见断路器控制回路断线故障的原因,提出针对性的检测方式,确保断路器应用的安全性,避免出现安全事故。
关键词:断路器;回路断线;故障成因;检测方法如果断路器控制回路在运行中,出现了断线故障,就会对断路器的操作,或者是保护命令的执行等带来影响。
当线路发生故障时,保护动作的断路器,还会因为跳闸不成,造成大范围停电,降低系统运行的安全性。
基于此,本文分析了常见的断路器控制回路断线故障成因,提出了相关的检测与处理方法。
一、分析故障原理通常情况下,串联合闸与跳闸位置中的继电器,其只存在1个通电励磁,若断路器这个时候,其处于跳闸状态,在跳闸位置上的继电器,会通电。
当其处于合闸状态的时候,只可以借助继电器,完成通电活。
如果跳闸和合闸,在双方位置上,其继电器的常闭接点,已经被关闭,就会出现回路断线情况[1]。
当断路器处于稳定运行状态时,跳闸与合闸位置上的继电器,其常闭接点,并不会同时关闭。
值得注意的是,若其已经关闭,会让整个保护回路,都可以通电,进而显示出更加准确地控制回路断线信号。
二、断路器控制回路断线的常见故障原因由于造成控制回路出现断线的因素比较多,需要在不同角度出发,分析常见的原因,以便提前做好预防措施。
如果保护测控装置,在运行中出现了问题,就会导致回路断线,控制开关也会失灵。
因此,在具体的检修中,需要慢慢排除故障因素,准确找到导致断线的因素,确保各系统运行的稳定性。
结合当前的检修情况,发现造成断路器控制回路发生断线的因素,主要包括以下几种:①对于手车型的断路器,在应用时,若电源的插头不稳定,或是断路器没有在工作位置上,就会出现意外情况。
浅析断路器控制回路断线故障处理方法摘要:就引起断路器控制回路断线的几种常见原因进行探讨,并根据实际运行情况提出处理方法。
关键词:断路器控制回路断线故障处理前言断路器控制回路是变电站二次回路的重要部分,该回路正常与否直接影响到断路器的正常分合闸。
而断路器控制回路断线是继电保护故障处理工作中经常遇到的问题之一,如何快速处理控制回路断线故障是继电保护人员必须具备的基本素质,因此本文结合作者的工作经验对断路器控制回路断线产生的原因进行分析并提出处理方法。
1.控制回路断线原理控制回路断线告警信号回路是利用保护装置内部的合闸位置继电器HWJ的常闭触点和跳闸位置继电器TWJ的常闭触点的串联,采用这种构成方法的优点在于可以同时监视跳闸回路和合闸回路的完整性。
由上述构成可以知道,保护装置送出控制回路断线信号的唯一条件是,合闸位置继电器HWJ和跳闸位置继电器TWJ同时失压,致使两者常闭接点同时闭合。
显然,只有当开关跳闸或合闸回路的完整性被破坏时,才会出现这种异常情况。
处在分闸状态的开关,若出现控制回路断线,则表明合闸回路的完整性被破坏,不能电动合闸;处在合闸状态的开关,若出现控制回路断线时,则表明跳闸回路的完整性被破坏,不能实现电动分闸及保护装置自动跳闸。
当断路器在合闸位置时,合闸位置继电器HWJ通电;当断路器在跳闸位置时,跳闸位置继电器TWJ通电。
控制回路正常时,无论断路器处在合位还是分位,两个位置继电器的常闭触点总有一个是断开的,不会报“控制回路断线”信号。
当因为某种原因引起跳闸位置继电器TWJ和合闸位置继电器HWJ同时断电失磁时,状态全为0,两个相串联的常闭触点闭合,保护的这一开入回路接通,装置屏幕即刻显示“控制回路断线”,面板告警灯亮,并将信息通过网线传递到后台机。
必须指出,当开关在合闸状态,合闸回路的完整性被破坏时,或开关在跳闸状态,跳闸回路的完整性被破坏时,不能报控制回路断线信号。
2.断路器常见控制回路图如图1所示,虚框外为微机保护装置内部提供的操作回路,分合闸回路中并联着跳位继电器TWJ及合位继电器HWJ,装置上电后会自动检测两个位置继电器状态。
