发电机开关控制回路断线故障

110 kV开关控制回路及控制回路断线异常分析处理110 kV开关控制回路及控制回路断线异常分析处理摘要：结合一条典型的110kV线路开关控制回路，阐述了开关的分合闸过程，使运行人员明白开关出现拒分拒合时可能有哪些原因，有利于提高出现这些异常时的处理速度，保证电力系统稳定可靠运行。

详细分析了“控制回路断线”信号发出的原因及处理方法。

关键词：开关；控制回路；异常分析；处理中图分类号：U463文献标识码： A1断路器控制回路的作用电力系统中投切发电机、变压器、线路以及故障设备快速隔离，都要使用断路器进行操作，对断路器的控制是通过控制回路来实现的。

运行人员可以使用控制开关(或遥控装置)通过控制回路对断路器实施操作，操作完成后，立即由灯光信号指示断路器的位置状态；在事故情况下，由继电保护装置或自动装置发出分闸或合闸指令。

2断路器控制回路2．1断路器的合闸动作过程手动合闸回路中的元件包括：控制开关1KK；、“防跳”电压继电器TBJV的常闭接点、合闸保持继电器HBJ、断路器操作机构“远、近控切换”S8、“合闸弹簧未储能”S16常开接点、“SF6低气压闭锁”继电器(K10)常闭接点、开关机构箱防跳K75常闭接点、断路器常闭辅助接点、合闸线圈Y1。

手动合闸回路的动作逻辑为：+直流正电源---控制开关1KK①②---“防跳”电压继电器TBJV的常闭接点---合闸保持继电器HBJ---断路器操作机构远、近控切换“S8”远控位置常开接点---“弹簧未储能”继电器S16常开接点---开关常闭辅助接点S1---合闸线圈Y1---断路器机构防跳K75常闭接点---SF6压力低总闭锁K10常开接点---直流负电源，为了保证开关可靠合闸，如果1KK接点接触时间很短，由合闸保持继电器常开接点实现自保持，知道开关合上，靠开关的辅助接点解除自保持回路。

2.1.1主要部件的作用(1)控制开关1KK1KK在综合自动化变电站中一般和微机测控装置安装在一面屏上，用于实现对断路器的操作，从断路器的控制开关到其操动机构的工作电压均为直流220V，在技术手段上通常称为“强电控制”。

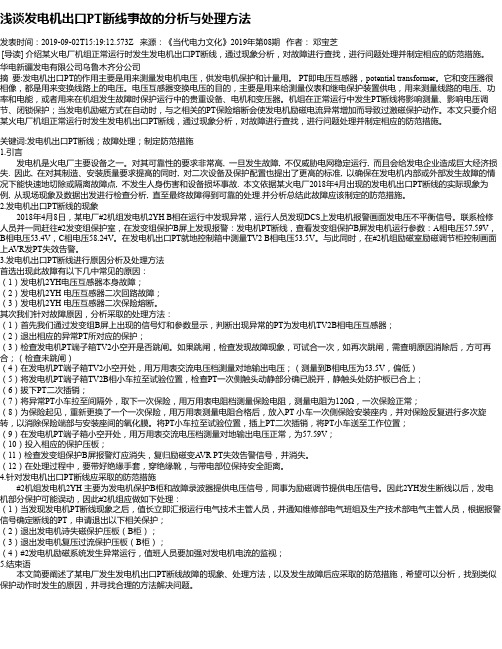

浅谈发电机出口PT断线事故的分析与处理方法发表时间：2019-09-02T15:19:12.573Z 来源：《当代电力文化》2019年第08期作者：邓宝芝[导读] 介绍某火电厂机组正常运行时发生发电机出口PT断线，通过现象分析，对故障进行查找，进行问题处理并制定相应的防范措施。

华电新疆发电有限公司乌鲁木齐分公司摘要:发电机出口PT的作用主要是用来测量发电机电压，供发电机保护和计量用。

PT即电压互感器，potential transformer。

它和变压器很相像，都是用来变换线路上的电压。

电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在机组发生故障时保护运行中的贵重设备、电机和变压器。

机组在正常运行中发生PT断线将影响测量、影响电压调节、闭锁保护；当发电机励磁方式在自动时，与之相关的PT保险熔断会使发电机励磁电流异常增加而导致过激磁保护动作。

本文只要介绍某火电厂机组正常运行时发生发电机出口PT断线，通过现象分析，对故障进行查找，进行问题处理并制定相应的防范措施。

关键词:发电机出口PT断线；故障处理；制定防范措施1.引言发电机是火电厂主要设备之一。

对其可靠性的要求非常高, 一旦发生故障, 不仅威胁电网稳定运行, 而且会给发电企业造成巨大经济损失. 因此, 在对其制造、安装质量要求提高的同时, 对二次设备及保护配置也提出了更高的标准, 以确保在发电机内部或外部发生故障的情况下能快速地切除或隔离故障点, 不发生人身伤害和设备损坏事故. 本文依据某火电厂2018年4月出现的发电机出口PT断线的实际现象为例, 从现场现象及数据出发进行检查分析, 直至最终故障得到可靠的处理.并分析总结此故障应该制定的防范措施。

2.发电机出口PT断线的现象2018年4月8日，某电厂#2机组发电机2YH B相在运行中发现异常，运行人员发现DCS上发电机报警画面发电压不平衡信号。

断路器控制回路断线的原因分析及处理方法摘要：控制回路断线是用来检测断路器二次控制回路是否完整的预警信息。

当保护装置和后台发出“控制回路断线”的告警信号时，表明断路器控制回路不完好，断路器可能无法进行正常的分、合闸操作和保护跳闸操作，如果此时有故障发生，会出现断路器拒动保护越级跳闸，引发大面积停电，甚至会造成电力系统瘫痪等事故的发生，需要尽快处理该缺陷。

关键词：断路器；控制回路；断线原因；应对措施1 引言在电网的连接中，断路器是最关键的设备之一，用于控制电网线路及设备的通断，判定负荷电流的断开与送出状态。

此外，当电力系统中其他设备出现故障时，也可以运用断路器切断设备电路，保障设备与人员安全。

而控制回路是断路器发挥作用的核心构件，正常状态时可以手动控制断路器的分闸与合闸，故障发生时能够自动控制保护装置的分闸与合闸。

与此同时，为了确保断路器具有完整的合闸回路，控制回路能够监控指示断路器的分闸与合闸位置，确保其运行的稳定性。

由此看来，断路器控制回路的维护与检修就显得十分必要。

尤其是对于断线故障的处理，能够有效保障电路运行的安全性与稳定性，防止电力系统设备的损坏。

运行维护与检修人员应该对故障原因进行总结和归纳，为故障处理奠定基础。

2 断路器控制回路断线故障分析2.1断路器控制回路断线故障的原理分析一般来说，处于串联的跳闸与合闸位置中的继电器往往只有一个通电励磁，当断路器处于跳闸状态时，则位于跳闸位置上的继电器进行通电工作，反之，当断路器处于合闸状态时，则只能通过合闸位置上的继电器来进行通电活动，一旦跳闸与合闸双方位置上继电器的常闭接点同时被关闭，那么就会形成一个控制回路的断线问题。

在断路器正常的运营状态中，跳闸位置与合闸位置中的继电器的常闭接点一般不会出现同时关闭的现象，如果其出现同时关闭的情况，则会使得整个保护回路通电，从而有效的显示出控制回路断线的信号。

2.2断路器控制回路断线故障的原因分析能够导致断路器的控制回路出现断线故障的原因多种多样，当保护测控装置自身出现安全故障时，就会使得控制回路的开关出现失灵现象，从而引发控制回路的断线故障。

35kV断路器控制回路断线原因分析及处理发布时间：2021-11-29T07:33:53.580Z 来源：《新型城镇化》2021年22期作者：黄道祥[导读] 当开关发生控制回路断线的情况，应立即进行排障处理，确保控制回路的完整性。

国网山西省电力公司检修分公司山西省太原市 030031摘要：断路器能够切除故障线路，防止事故进一步扩大，是变电站重要的一次设备，其控制回路完整是保证断路器能够可靠执行跳、合闸操作命令的重要条件。

断路器控制回路的完整性在变电站二次回路中有着举足轻重的地位，因此，监控断路器控制回路的完好性尤为重要。

控制回路断线是用来检测断路器二次控制回路是否完整的预警信息。

当保护装置和后台发出“控制回路断线”的告警信号时，表明断路器控制回路不完好，断路器可能无法进行正常的分、合闸操作和保护跳闸操作，如果此时有故障发生，会出现断路器拒动保护越级跳闸，引发大面积停电，甚至会造成电力系统瘫痪等事故的发生，需要尽快处理该缺陷。

关键词：35kV断路器；控制回路；断线原因；处理措施1.控制回路断线信号回路原理及原因分析开关控制回路断线的信号回路由合闸位置继电器（HWJ）的常闭触点和跳闸位置继电器（TWJ）的常闭触点串联起来，用以输出控制回路断线报警信号，实现控制回路断线监视。

正常情况下35kV开关要么是合位，要么是分位，HWJ及TWJ中必有一个励磁、一个失磁，对应的闭触点也将一个打开、一个闭合，此时控制回路断线的信号回路不通，代表控制回路工作正常。

当有故障引起跳位继电器与合位继电器同时失磁，常闭触点会同时闭合，信号回路接通，此时后台会报“控制回路断线”信号，开关将不能分合闸。

继电保护装置开关控制回路原理如图1所示。

引起控制回路断线信号的原因主要分为电气原因与机械原因：1）常见电气原因有合闸回路无电压，桥整流器V烧毁，合闸线圈断线、短路，合闸回路储能辅助开关触头接触不良或切换不到位，合闸闭锁线圈触点接触不良，断路器辅助开关触头接触不良或切换不到位，防跳继电器触点接触不良，闭锁回路故障等。

10kV断路器控制回路断线原因及处理摘要：在10kV电力系统中，断路器发挥着保护电路的作用，当线路发生故障的时候，断路器通过跳闸保护电网安全。

但是如果断路器发生控制回路断线问题就会导致跳闸不成功，会对电网安全产生严重的威胁。

因此，本文在对10kV断路器控制回路的断线原因进行分析的基础上，对10kV断路器控制回路断线的处理方法进行了探究，以期为断路器的安全维护产生一定的指导作用。

关键词：10kV断路器；控制回路；断线；原因；处理措施在电网系统中，断路器是其中非常重要的保护元件，能够在电路发生故障的时候进行迅速的切断，将事故的影响范围缩减到最小。

但是由于10kV断路器的数量比较多，运行比较频繁，所以容易发生控制回路断线故障[1]。

因此，检修人员要对10kV断路器的控制回路断线原理进行明确的了解，以对其断线故障进行有效的排查，以在最大程度上维护电网安全。

一、10kV断路器控制回路的断线故障（一）断线原理分析串电线路的断路器存在于两个位置，一个在合闸位置，一个在跳闸位置，正常情况下，只有一个断路器会通电励磁[2]。

当10kV断路器处于合闸状态时，跳闸位置的断路器不通电，合闸位置的断路器通电；当10kV断路器处于跳闸状态时，合闸位置的断路器不通电，跳闸位置的断路器通电；当两个位置的断路器同时不通电时，就代表发生控制回路断线情况，控制回路断线信号就会显示出来。

（二）断线原因分析10kV断路器控制回路断线情况的诱发原因又很多，当测控装置出现问题的时候，就有可能会引起控制回路断线、断路器储能接点故障、控制开关失灵、断路器分合闸的接线圈接触不良或者被烧毁、开关电源插件松动等故障的发生，就会导致控制回路断线情况的出现。

因此，在对10kV断路器进行检修的时候，要对上述因素进行逐步排查，以明确断路器的断线原因。

二、10kV断路器控制回路断线故障的排除方法（一）断线故障排除策略第一，查看断线信号的显示情况。

如果10kV断路器的控制回路发生断线问题，断线信号有明显显示的时候，首先要对其他的线路保护装置进行查看，明确其控制回路是否同样出现断线信号。

变电站断路器控制回路断线原因分析处理摘要：随着社会的发展与科技的进步，人们对电的依赖程度越来越高，对电网设备运维水平的要求也随之提高。

为保证电力设备在发生故障时快速、灵敏、可靠的隔离故障，迅速恢复送电，作为电力系统继电保护装置与断路器“中枢神经”的控制回路，发挥着至关重要的作用。

本文将从变电站断路器控制回路基本原理、常见控制回路故障类型、控制回路断线故障查找方法等方面结合实际，分析控制回路断线原因及处理方法。

关键词：变电站；控制回路；断路器回路断线；分析处理电力系统中，断路器作为电能输送的开关和故障隔离的主要载体，它的重要程度不言而喻。

作为保护装置与断路器“中枢神经”的控制回路，它将保护设备发出的命令传输到断路器完成执行，并将执行结果反馈回来，整个过程需要绝对稳定可靠，否则可能导致命令无法执行（断路器拒动），故障范围扩大，进一步加大电网运行风险。

鉴于控制回路在系统中的重要地位，分析它的基本原理并借此掌握控制回路断线原因及处理方法将很有必要。

一、控制回路的基本原理下图是一张常见的简单控制回路图图中TWJ/HWJ（跳闸位置/合闸位置继电器）的作用是提供开关位置指示。

HWJ 并接于跳闸回路，该回路在开关跳圈之前串有断路器常开辅助触点。

当开关在合位时，其常开辅助触点闭合，HWJ 线圈带电，HWJ=1 表明开关合位。

TWJ一般并接于合闸回路，该回路在开关合圈之前串有断路器常闭辅助触点。

当开关在分位时，其常闭辅助触点闭合，TWJ 线圈带电，TWJ=1。

通常情况下不论开关处于何状态，TWJ 和HWJ 必有一个带电，状态为1，如果全为0，则代表控制回路异常，也即我们常说的控制回路断线。

二、控制回路断线原因分析及处理方法2.1常见的控制回路故障1、红（绿）位置灯不亮2、控制回路断线3、控制回路完好、但不能完成分合闸操作2.2常用的控制回路缺陷检查方法1、电压法：测量断路器控制回路上各点电压的有无、高低来判断故障元件；2、电阻法：在确认断开控制电源的情况下，测量断路器控制回路各点电阻值来判断故障元件。

10kV断路器控制回路断线的分析及现场处理措施摘要：10kV断路器在运行中常常会遇到断路器“控制回路断线”的缺陷，引起该缺陷的原因有机械部件的缺陷、或电气部件的缺陷。

对设置有紧急分合同装置的10kV开关柜，当出现控制回路断线信号，通过分析原因并检查无其他异常情况后，可就地通过紧急分合同装置进行分闸，分闸不成功则申请停10kV母线隔离缺陷断路器，可减少不必要的10kV母线停电，提高10kV系统的供电可靠性，减少用户的停电时间。

关键词：lOkV断路器；控制回路断线；紧急分闸装置；停电0引言10kV断路器控制回路断线，是一种常见的开关设备故障，严重威胁电网的安全运行。

特别是断路器在合闸状态下发生控制回路断线，若不及时处理，当电网或设备故障保护出口时，断路器拒动将造成越级跳闸，导致事故范围扩大。

10kV断路器出现控制回路断线信号时，若不加分析就直接申请停10kV母线隔离故障断路器是不明智的做法，不但扩大停电的范围，而且严重影响用户的用电需求。

本论文对不同条件下的“控制回路断线”信号进行分析，并提供现场的处置措施，能有效地辨别是否需要停10kV母线隔离故障断路器，及时隔离故障缩小停电范围，提高供电可靠性。

10kV断路器室门板上装有断路器紧急分闸装置，断路器在工作位置时，由于有门联锁存在，在正常状态下，中门无法打开。

紧急状态时（控制回路断线无法电动分闸），可通过紧急分闸辅助装置可闭门操作断路器上的机械分闸按钮，实现在柜外对柜内断路器强制紧急手动分闸。

1运行中10kV断路器控制回路断线缺陷的现场处理措施1.1运行中的开关没有接到（分、合闸）操作指令而出现异常信号运行中断路器没有接到（分、合闸）操作指令而出现“控制回路断线’的异常信号。

如下情况：（1）断路器在分闸位置，保护装置没有发出“合闸’操作指令（或没有进行人工合闸操作），出现“控制回路断线”异常信号；（2）断路器在合闸位置，保护装置没有发出“分闸”操作指令（或没有进行人工分闸操作），出现“控制回路断线”异常信号。

电力科技2015.12︱323︱断路器“控制回路断线”异常分析王 旭 俞中源（国网浙江杭州市余杭区供电公司，浙江 杭州 311100）【摘 要】本文主要对一起10kV 线路事故跳闸,重合不成，同时监控系统发出该断路器“控制回路断线”信号的异常现象，进行分析处理，并结合“控制回路断线”发出的原理，分析了日常运行中出现开关“控制回路断线”告警的各种因素及处理方法，为电网的安全运行提供工作参考，有利于整个电网、设备的安全稳定可靠供电。

【关键词】断路器；控制回路；分析中图分类号：TM561 文献标识码：A 文章编号：1006-8465（2015）12-0323-011 事故异常案例 2013年10月10日16：56监控中心值班员发现监控机系统告警窗中跳出110kV 界牌变电站事故跳闸信息，来语音报警，并推出界牌变一次接线图画面，图中10kV 永盛线221开关分闸变位闪动，告警窗中显示的信息有：“永盛线221开关过流I 段动作”，“ 永盛线221开关分闸”，“ 永盛线221开关重合闸动作”，“控制回路断线动作”，“装置告警”，值班员立即向调度汇报界牌变永盛线221开关事故跳闸，有“重合闸动作”信息，但没有分-合-分的过程，有“控制回路断线动作”但没有复位的信息，初步分析可能是221开关控制回路有问题，使开关没能重合上。

通知操作队去现场检查。

后经检查发现221开关合闸线圈烧坏，经过检修处理，恢复了对界牌变电站10kV 永盛线221开关的正常供电。

2 事故异常现象的原因分析 通过上面这次事故，我们不难发现“控制回路断线”信号对变电站安全稳定运行的重大影响，监控人员应熟悉“控制回路断线”信号发出的原因，并结合其他信号和实际情况，做出正确的分析与判断，从而及时地处理好此类缺陷，避免故障的扩大。

但造成开关发出“控制回路断线”的原因有很多种，从信号原理来分析，可能的原因为：①控制电源失电或控制开关没有送上；②开关控制回路异常（如开关辅助接点没有返回，防跳继电器接点粘住等）；③开关分合闸总闭锁（如SF6,N2，油压等原因）；④开关机构箱切换开关位置在“近控”位置；⑤开关三相不一致保护或失灵保护动作后没有复归。

断路器控制回路断线的原因分析及处理办法发布时间：2021-03-02T11:40:26.220Z 来源：《建筑科技信息》2020年9期作者：高玉成[导读] 本文主要分析了断路器控制回路断线的原因分析及处理办法。

摘要:在电网系统中,断路器是核心设备,而控制回路断线是开关的常见故障。

通过对断路器控制回路断线的原理进行介绍以及各种故障原因进行分析,便于以后检修人员遇到该类问题时能快速判断故障原因并顺利解决,防止故障造成严重后果,保证电力系统安全运行。

检修人员在日常维护检查时,对易发生问题的部位进行重点检查,必要时进行处理,杜绝安全隐患。

基于此,本文主要分析了断路器控制回路断线的原因分析及处理办法。

关键词:断路器;控制回路断线;分析引言故障发生时,断路器能够正确分闸及时切除故障,缩小停电范围,可见断路器分闸回路更为重要。

10kV及110kV断路器只有一组分闸回路,当断路器辅助接点或跳闸线圈损坏,此时如果没有备品备件可以更换,就会出现断路器无法跳闸的情况。

一旦发生故障,会出现断路器拒动,上级断路器会出现越级跳闸现象,扩大事故范围。

断路器控制回路是二次回路中最为重要的回路,控制回路的完好与否与断路器能否正常分合闸有着密切的关系。

因此,当开关发生控制回路断线的情况,应立即进行排障处理,确保控制回路的完整性。

1断路器控制回路断线信号原理断路器控制回路断线信号用来监视断路器跳、合闸回路是否正常。

控制回路断线信号回路是由跳闸位置继电器(TWJ)常闭接点与合闸位置继电器(HWJ)常闭接点串联构成的。

正常状态时,TWJ和HWJ中有一个位置继电器励磁动作,对应常闭接点断开,控制回路断线,回路不通。

当TWJ和HWJ皆不励磁,则其常闭接点闭合,回路导通,报控制回路断线。

2主变高压侧断路器控制回路断线监视回路增设2.1使用保护操作箱功能考虑使用主变高压侧断路器操作箱的合闸位置监视继电器、二路跳闸位置监视继电器实现。

跳闸电路的监视方案通常在电路中允许流过一个不致引起断路器跳闸的微小电流。
