滑坡防治及设计(综述部分)
- 格式:ppt
- 大小:4.65 MB
- 文档页数:29
1 滑坡、边坡治理工程设计1 滑坡、边坡治理工程设计经震后初步排查,“5·12”汶川大地震在四川全省诱发山体滑坡9 326处,造成了巨大的人员伤亡和财产损失。
例如,北川县城王家岩滑坡,掩埋机关、学校、民居,死亡1 600人。
汶川地震诱发的滑坡包括新生滑坡和复活的古滑坡;这些滑坡中含有已突滑的滑坡和已变形但尚未突滑的不稳定斜坡。
此外,震后若干年内,大量新的滑坡还会不断孕育。
鉴于地震诱发滑坡的数量巨大、类型复杂、性质特殊,因此在灾后重建中,滑坡灾害的防治工作任重道远,治理工程设计有若干新问题值得探讨。
除地震诱发外,降雨尤其是暴雨、河水涨落与侧蚀所致自然滑坡仍多见;下部切坡与减载、上部堆载、水库浸泡运行、沟渠渗水漏水、爆破震动、洞室开挖等人为活动诱发的工程滑坡也较普遍[1];边坡失稳则多为开挖高陡临空面及填土不当所致。
自然滑坡的发育除受地形地质条件控制外,水热条件的坡向分异也是一个宏观因素。
以云南省为例,易发育滑坡的朝向按顺序为南坡>西南坡>东北坡>西北坡和东南坡(图1.1)[2]。
图1.1 云南滑坡之坡向分布玫瑰图[2]1.1 滑坡的基本问题1.1.1 滑坡与边坡问题的区分滑坡受滑动面控制,后缘弧形拉张裂缝连续并下错,有两侧羽状雁行剪切裂缝、中部横向鼓胀裂缝、前缘剪出口及坍塌、隆起等变形迹象相配套;其治理的主体工程为抗滑,承受下滑力。
边坡失稳总体上受破裂面控制,后缘横向裂缝张开但少下错,位置靠坡肩内不远,在坡脚形成塑性压缩区;其治理的主体工程为支护,抵抗土压力。
潜在破裂面后缘距坡脚的水平距离可按经典破裂角公式(α=β/2+ϕ /2)进行估算。
四川某机场为加固高逾百米的填土边坡,在坡脚抗滑桩以上的边坡内耗巨资铺设土工格栅数十层,格栅长20 m,铺于坡面以内20 m至40 m的范围;填土完工后边坡仍发生大规模坍滑,滑体从桩顶越出,还推倒桩前20 m外的挡土墙。
滑体后缘仅距坡1 滑坡、边坡治理工程设计肩十余米,土工格栅未能起作用。
地质灾害滑坡治理设计方案地质灾害是一种常见的自然灾害,其中滑坡是比较常见的一种。
滑坡是指由于地形、地质结构、水文地质条件、人类活动等多种因素的作用,使地表或地下岩土质体在受力或自身重力作用下,沿一定面或线形区域破坏变形,形成岩土质量的整体性破坏和向下滑动的现象。
滑坡灾害的发生不仅给人们的生活和财产安全带来严重威胁,对环境、经济和社会发展也带来很大影响。
因此,采取有效的滑坡治理措施十分必要。
一、滑坡治理设计方案的基本原则1. 系统性和全局性。
滑坡治理应该采取系统性和全局性的视角考虑,同时综合分析滑坡的原因、性质、规模大小等因素,制定适合于治理的方案综合治理。
2. 专业性和科学性。
滑坡治理方案必须依据地质条件、环境条件和相关技术要求制定,采用先进的技术手段和工程手段来解决滑坡问题。
3. 经济性和可行性。
滑坡治理方案应既具有经济性、可行性,又要达到预定目标。
二、滑坡治理设计方案的主要措施1. 加强滑坡监测,精细分析滑坡发展趋势和危险程度,为制定后续措施提供科学依据。
2. 岩体加固与稳定。
在岩石体上进行加固,可以采用钢筋混凝土墙、锚杆锚网、钢筋网片、喷锚支护等技术,用以控制滑坡的进展速度和规模。
3. 排水降水位。
滑坡发展的主要原因之一就是岩土体内的过度饱和,应在设计时考虑降低岩土体中的地下水位,以减缓岩土体的滑动速度。
4. 坡面加固与植被恢复。
适当措施可减慢滑坡速度,达到强化护坡和恢复植被的效果。
5. 移民和相应的安置和救济措施。
对于搬离滑坡危险区域的移民必须要有相应的安置方案和救济措施,这也是滑坡治理方案不可或缺的一环。
三、滑坡治理设计方案的实施步骤1. 确定治理目标。
制定滑坡治理方案需要明确的目标,明确治理后的滑坡危害范围、稳定性要求、工程量等。
2. 评价滑坡治理方案。
采用适当的评价方法,综合分析方案的科学性、经济性和可行性,并进行比较,选择最优化的滑坡治理方案。
3. 进行方案细化设计。
在确定最优化治理方案后,对方案进行细化设计包括滑坡稳定性的计算、滑坡灾害治理工程的设计等。

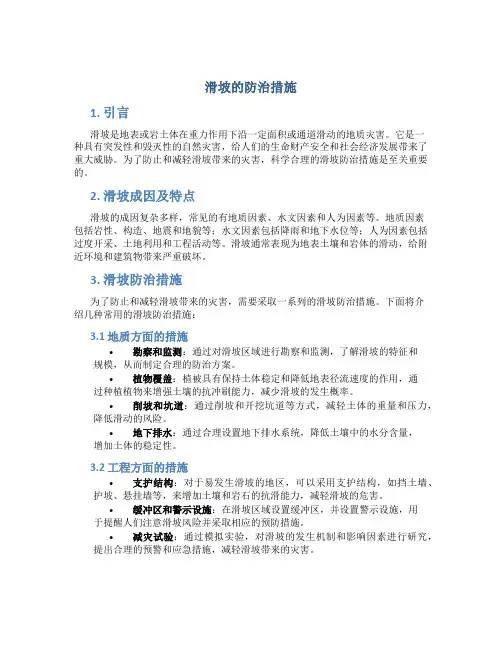

滑坡的防治措施1. 引言滑坡是地表或岩土体在重力作用下沿一定面积或通道滑动的地质灾害。
它是一种具有突发性和毁灭性的自然灾害,给人们的生命财产安全和社会经济发展带来了重大威胁。
为了防止和减轻滑坡带来的灾害,科学合理的滑坡防治措施是至关重要的。
2. 滑坡成因及特点滑坡的成因复杂多样,常见的有地质因素、水文因素和人为因素等。
地质因素包括岩性、构造、地震和地貌等;水文因素包括降雨和地下水位等;人为因素包括过度开采、土地利用和工程活动等。
滑坡通常表现为地表土壤和岩体的滑动,给附近环境和建筑物带来严重破坏。
3. 滑坡防治措施为了防止和减轻滑坡带来的灾害,需要采取一系列的滑坡防治措施。
下面将介绍几种常用的滑坡防治措施:3.1 地质方面的措施•勘察和监测:通过对滑坡区域进行勘察和监测,了解滑坡的特征和规模,从而制定合理的防治方案。
•植物覆盖:植被具有保持土体稳定和降低地表径流速度的作用,通过种植植物来增强土壤的抗冲刷能力,减少滑坡的发生概率。
•削坡和坑道:通过削坡和开挖坑道等方式,减轻土体的重量和压力,降低滑动的风险。
•地下排水:通过合理设置地下排水系统,降低土壤中的水分含量,增加土体的稳定性。
3.2 工程方面的措施•支护结构:对于易发生滑坡的地区,可以采用支护结构,如挡土墙、护坡、悬挂墙等,来增加土壤和岩石的抗滑能力,减轻滑坡的危害。
•缓冲区和警示设施:在滑坡区域设置缓冲区,并设置警示设施,用于提醒人们注意滑坡风险并采取相应的预防措施。
•减灾试验:通过模拟实验,对滑坡的发生机制和影响因素进行研究,提出合理的预警和应急措施,减轻滑坡带来的灾害。
3.3 水文方面的措施•合理规划:在滑坡易发区进行土地利用规划时,应根据地质和水文特点,避开滑坡敏感区,减少人为因素导致的滑坡。
•降雨监测:通过建立降雨监测系统,及时监测降雨情况,并预测滑坡的可能发生时间和区域。
•地下水位控制:对于滑坡易发区,应采取措施控制地下水位,以减少土壤的饱和度,增加滑坡的稳定性。

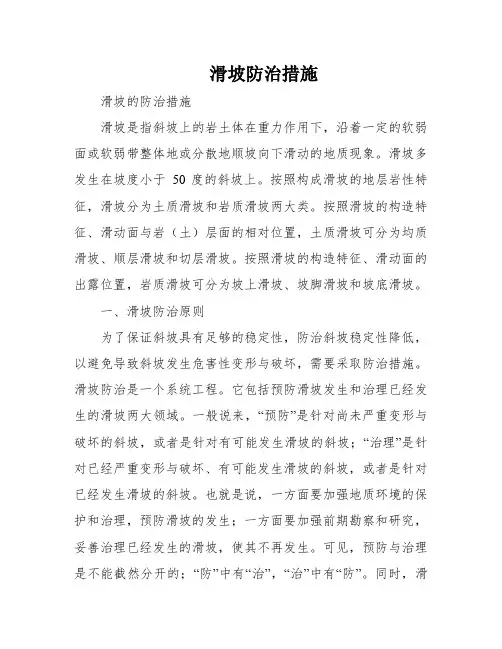

滑坡防治措施滑坡的防治措施滑坡是指斜坡上的岩土体在重力作用下,沿着一定的软弱面或软弱带整体地或分散地顺坡向下滑动的地质现象。
滑坡多发生在坡度小于50度的斜坡上。
按照构成滑坡的地层岩性特征,滑坡分为土质滑坡和岩质滑坡两大类。
按照滑坡的构造特征、滑动面与岩(土)层面的相对位置,土质滑坡可分为均质滑坡、顺层滑坡和切层滑坡。
按照滑坡的构造特征、滑动面的出露位置,岩质滑坡可分为坡上滑坡、坡脚滑坡和坡底滑坡。
一、滑坡防治原则为了保证斜坡具有足够的稳定性,防治斜坡稳定性降低,以避免导致斜坡发生危害性变形与破坏,需要采取防治措施。
滑坡防治是一个系统工程。
它包括预防滑坡发生和治理已经发生的滑坡两大领域。
一般说来,“预防”是针对尚未严重变形与破坏的斜坡,或者是针对有可能发生滑坡的斜坡;“治理”是针对已经严重变形与破坏、有可能发生滑坡的斜坡,或者是针对已经发生滑坡的斜坡。
也就是说,一方面要加强地质环境的保护和治理,预防滑坡的发生;一方面要加强前期勘察和研究,妥善治理已经发生的滑坡,使其不再发生。
可见,预防与治理是不能截然分开的;“防”中有“治”,“治”中有“防”。
同时,滑坡防治应采取工程措施、生物措施以及宣传教育措施、经济措施、政策法规措施等多种措施综合防治,才能取得最佳防治效果。
根据滑坡防治原则,滑坡防治的一般工程措施主要有以下三个方面:道之势。
平孔排水的布设形式有单层、多层、平行状或辐射状等。
也可采用砂井与平孔联合排水方式。
(二)直接降低滑动力,提高抗滑性。
这类措施主要针对有明显蠕动因而即将失稳滑动的坡体,以求迅速改善斜坡稳定条件,提高其稳定性。
1.清理或削坡以减少负荷和压脚。
斜坡上的危岩或局部不稳定块体,一般可清除。
若清除困难或不可能时,可支撑加固以防止其坠落,以免影响坡体稳定和建筑物安全。
减荷的主要目的是使变形体的高度降低或坡度减小。
最好在经过力学计算得出变形体高度以后,再根据坡高及滑动面的具体条件进行分析,确定有效的减荷和堆渣方案。

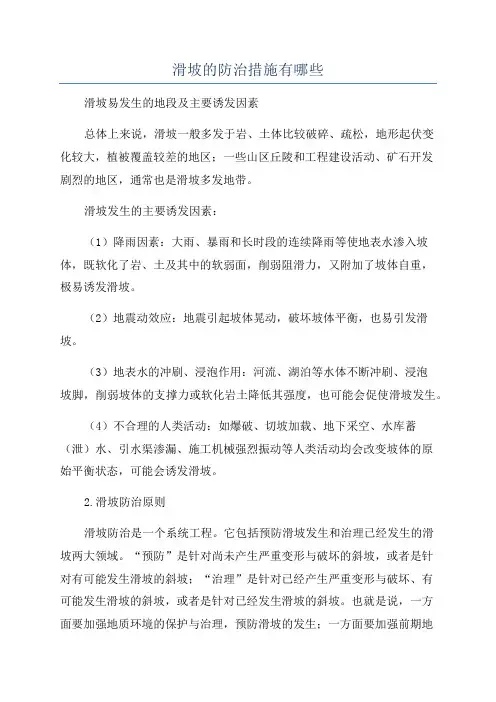

滑坡的防治措施有哪些滑坡易发生的地段及主要诱发因素总体上来说,滑坡一般多发于岩、土体比较破碎、疏松,地形起伏变化较大,植被覆盖较差的地区;一些山区丘陵和工程建设活动、矿石开发剧烈的地区,通常也是滑坡多发地带。
滑坡发生的主要诱发因素:(1)降雨因素:大雨、暴雨和长时段的连续降雨等使地表水渗入坡体,既软化了岩、土及其中的软弱面,削弱阻滑力,又附加了坡体自重,极易诱发滑坡。
(2)地震动效应:地震引起坡体晃动,破坏坡体平衡,也易引发滑坡。
(3)地表水的冲刷、浸泡作用:河流、湖泊等水体不断冲刷、浸泡坡脚,削弱坡体的支撑力或软化岩土降低其强度,也可能会促使滑坡发生。
(4)不合理的人类活动:如爆破、切坡加载、地下采空、水库蓄(泄)水、引水渠渗漏、施工机械强烈振动等人类活动均会改变坡体的原始平衡状态,可能会诱发滑坡。
2.滑坡防治原则滑坡防治是一个系统工程。
它包括预防滑坡发生和治理已经发生的滑坡两大领域。
“预防”是针对尚未产生严重变形与破坏的斜坡,或者是针对有可能发生滑坡的斜坡;“治理”是针对已经产生严重变形与破坏、有可能发生滑坡的斜坡,或者是针对已经发生滑坡的斜坡。
也就是说,一方面要加强地质环境的保护与治理,预防滑坡的发生;一方面要加强前期地质勘察和研究,妥善治理已经发生的滑坡,使其不再发生。
要保证做到“防中有治,治中有防”。
同时,滑坡防治应采取工程措施、生物措施以及宣传教育措施、政策法规措施等多种措施综合防治,才能取得最佳防治效果。
因此,滑坡防治应坚持“以预防为主、防治结合、综合防治”的原则。
3.滑坡防治工程措施根据滑坡防治原则,滑坡的防治要贯彻“及早发现,预防为主;查明情况,综合治理”的原则结合边坡失稳的因素和滑坡形成的内外部条件,治理滑坡的一般工程措施主要有以下三个方面:①消除或削弱使斜坡稳定性降低的各种因素;②降低滑坡体的下滑力和提高滑坡体的抗滑力;③保护附近建筑物的防御措施。
一、消除或削弱使斜坡稳定性降低的因素这项措施是指在斜坡稳定性降低的地段,消除或削弱使斜坡稳定性降低的主导因素的措施。

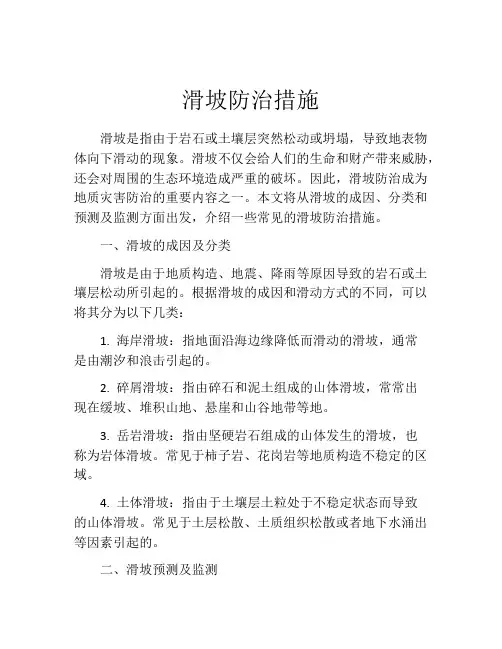

滑坡防治措施滑坡是指由于岩石或土壤层突然松动或坍塌,导致地表物体向下滑动的现象。
滑坡不仅会给人们的生命和财产带来威胁,还会对周围的生态环境造成严重的破坏。
因此,滑坡防治成为地质灾害防治的重要内容之一。
本文将从滑坡的成因、分类和预测及监测方面出发,介绍一些常见的滑坡防治措施。
一、滑坡的成因及分类滑坡是由于地质构造、地震、降雨等原因导致的岩石或土壤层松动所引起的。
根据滑坡的成因和滑动方式的不同,可以将其分为以下几类:1. 海岸滑坡:指地面沿海边缘降低而滑动的滑坡,通常是由潮汐和浪击引起的。
2. 碎屑滑坡:指由碎石和泥土组成的山体滑坡,常常出现在缓坡、堆积山地、悬崖和山谷地带等地。
3. 岳岩滑坡:指由坚硬岩石组成的山体发生的滑坡,也称为岩体滑坡。
常见于柿子岩、花岗岩等地质构造不稳定的区域。
4. 土体滑坡:指由于土壤层土粒处于不稳定状态而导致的山体滑坡。
常见于土层松散、土质组织松散或者地下水涌出等因素引起的。
二、滑坡预测及监测滑坡防治的前提是对滑坡的发生、发展和演变的情况进行全面的研究,以便及时进行有效的监测和防治。
目前,滑坡的预测和监测主要包括以下几种方式:1. 遥感监测:通过卫星遥感技术来进行滑坡的观测和监测,包括雷达扫描和高分辨率卫星照片。
2. 地面测量:包括位移测量方法和电位计观测方法。
3. 地球物理勘探:可以通过电阻率勘探、重力测量、地震勘探等方法来揭示地下构造和滑坡情况。
4. 岩土力学研究:可以通过对滑坡区域土壤和岩石的物理特性进行分析,来进行滑坡的预测和监测。
以上方法可以对滑坡进行全面的观测和监测,有利于及时发现和跟踪滑坡的变化,及时采取相应的防治措施。
三、滑坡防治措施为了防止和减轻地质灾害带来的损失,需要对滑坡进行防治。
滑坡防治措施主要包括以下几方面:1. 加强地震安全性设计:对于易发生滑坡的地区,建筑、交通设施、水电站等工程要增强防范地震的设施,提高工程的地震安全性和防范能力。
2. 加固岩石土壤:可以采用爆破和灌浆等方法,对滑坡面进行强化处理,增加岩石和土壤的稳定性。
