值应达到66kV正负偏差的绝对值之和不大于10%； 6kV允许偏差值-7% ～ 7%。 4.2.3 供电可靠率（RS1）达到99.8%。 4.2.4 66kV变电所高峰负荷时功率因数不小于0.93。 4.2.5 电网改造工程要考虑调度自动化、变电站无人 值班、自动抄表、无功优化等工程的需要。
电力集团公司
5、66kV线路 5.1 改造原则应满足电网发展的需要，设计标准应适度 超前，应满足 20a的运行需求。 5.2 路径 5.2.1 66kV线路走廊应符合GB50061规定。 5.2.2 新建线路路径应对各方面情况综合分析，合理
优化，按实际可能确定长度，在无特殊情况下，线路 曲折系数控制在1.2以内。 5.2.3 线路档距应控制在20m—200m之间，特殊情况 经仔细研究后可超过200m，尽量减少杆塔数量。
电力集团公司
辽河油田公司供、配电网改造技术导则
3、总则 3.4 符合下列条件的应进行改造： 3.4.1 66kV线路：66kV杆塔混合线路、运行年限15a
以上及杆塔金具腐蚀锈蚀严重的应进行改造。 3.4.2 变电所：早期建设变电所运行超过20a、设备老
化严重及行业淘汰设备的变电所。 3.4.3 6kV线路：盐碱地区运行10a以上、杆塔及金具
电力集团公司
辽河油田公司供、配电网改造技术导则
5、66kV线路 5.4.2 全线采用架空避雷线。 5.4.3 导线和避雷线应符合防振要求。 5.5 绝缘子 5.5.1 绝缘子采用悬式结构，优先采用瓷绝缘子，合
理选用硅橡胶合成绝缘子或钢化玻璃绝缘子。 5.5.2 污秽严重地区和多雷区应提高绝缘水平。
回路布置的目标。 4.1.3 66kV变电所：新建变电所应采用综合自动化技
术；66kV应采用至少两条电源进线。 4.1.4 6kV线路：应实现联络方式，开环运行。

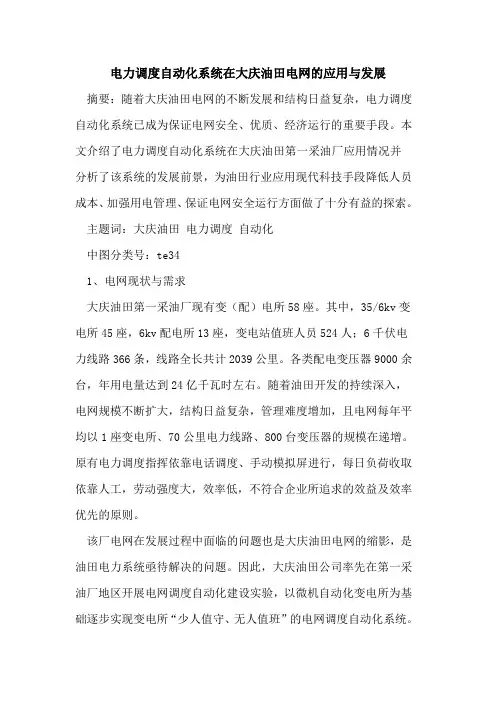

电力调度自动化系统在大庆油田电网的应用与发展摘要：随着大庆油田电网的不断发展和结构日益复杂，电力调度自动化系统已成为保证电网安全、优质、经济运行的重要手段。

本文介绍了电力调度自动化系统在大庆油田第一采油厂应用情况并分析了该系统的发展前景，为油田行业应用现代科技手段降低人员成本、加强用电管理、保证电网安全运行方面做了十分有益的探索。

主题词：大庆油田电力调度自动化中图分类号：te341、电网现状与需求大庆油田第一采油厂现有变（配）电所58座。

其中，35/6kv变电所45座，6kv配电所13座，变电站值班人员524人；6千伏电力线路366条，线路全长共计2039公里。

各类配电变压器9000余台，年用电量达到24亿千瓦时左右。

随着油田开发的持续深入，电网规模不断扩大，结构日益复杂，管理难度增加，且电网每年平均以1座变电所、70公里电力线路、800台变压器的规模在递增。

原有电力调度指挥依靠电话调度、手动模拟屏进行，每日负荷收取依靠人工，劳动强度大，效率低，不符合企业所追求的效益及效率优先的原则。

该厂电网在发展过程中面临的问题也是大庆油田电网的缩影，是油田电力系统亟待解决的问题。

因此，大庆油田公司率先在第一采油厂地区开展电网调度自动化建设实验，以微机自动化变电所为基础逐步实现变电所“少人值守、无人值班”的电网调度自动化系统。

通过运用先进技术及改变管理模式以达到工作量增而人不增，并伴随自然退休减员，实现减员增效、提高效率的目的。

2、电力调度自动化系统结构电力调度自动化系统结构上分为主站系统，通信通道和变电站端三部分。

2.1主站系统主站系统是调度系统的指挥中心，完成指挥、调度、生产管理的全部工作。

由软件系统、大屏幕、计算机支持系统组成，如下图：2.2通信通道通信通道采用光纤作为主通信通道，无线网络为备用的通信通道方案，主、备网实现快速切换，采用以太网的网络构建方式。

2.3变电站端在微机综合自动化变电所的基础上，增配一台远动管理机，实时采集各种电气数据并上传至主站，同时实现调度自动化系统对变电站信息进行收集，监视和遥控、遥调等功能。

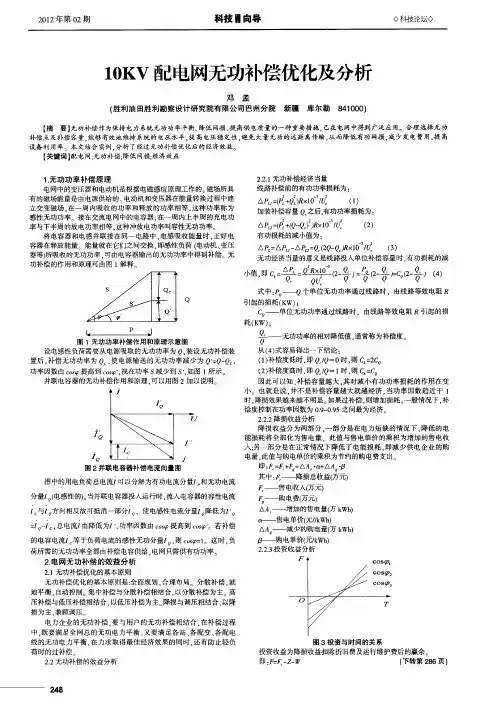

设备利 用率。本文结合实例 ， 分析 了经过无功补偿优化后 的经济效益。
【 关键词 】 电网； 配 无功补偿； 网损； 降低 经济效益
１无 功功 率 补 偿 原 理 ．
电网中的变压器和电动机是根据 电磁感应原理工作 的。 磁场所具 有的磁场能量是 由电源供给的 电动机和变压器在能量转换过程 中建 立交变磁 场 ． 在一周 内吸收 的功率和释放的功率相等 ． 这种功率称为 感 性无功功率 接在交流电网中的电容器 ． 在一周 内上半周 的充 电功 率与下半周 的放 电功率相等 ． 冲放 电功率叫容性无功 功率 。 这种 将 电容器和电感并联接在 同一电路 中． 电感 吸收能量 时 ． 正好 电 容器在释放能量 。能量就在它们之 间交换 ， 即感性负荷 （ 电动机 、 变压 器等） 所吸收的无功功率 ． 由电容器输 出的无功功率 中得到补偿 。 可 无 功补偿的作用 和原理可 由图 ｌ 解释
