射线作业汇总

  • 格式：doc
  • 大小：71.00 KB
  • 文档页数：5

第一章第一次作业：
1. 简述波尔模型的假设条件
2. 试述光电效应的特点
3. 如果加速到12.5eV的电子撞击基态氢原子，问这时能观察到几种波长的光辐
射？如果把它们分别照射到逸出功为4eV的金属电极，问其中哪几种能发射
光电子？

4.简述描述电子状态的4个量子数的含义及核外电子排布规律
第一章第二次作业：
5.伦琴射线管管电压V=28KV，Kα 线的波长与连续谱的短波极限相差∆λ=1Å ，
问该管道靶机是用什么元素制造的？

6.已知1克60Co，T 1/2=5.23Y ，求60Co开始时的放射性居里数？
7. 某γ放射线源，其辐射的γ射线穿过厚度为16mm的钢板后，透射射线强度
与入射射线强度之比为1:10,求该γ射线源钢的半厚度？P23 第4（2）

8. 某γ射线源，其钢的半厚度为5.0mm，在不考虑散射线时求其穿过6mm与
穿过12mm厚度的钢板后的透射射线强度之比？P23 第4（3）

第二章第一次作业：
9． 简述X射线机的基本结构与各部分的作用？ P50第1（1）
10． 某射线机，若在距X射线管焦点1m处的辐射照射强度为100RA/h（伦琴小
时），求距靶2m处的辐射强度（不考虑X射线机内产生的衰减）？P51第4
（1）

11. 192Ir γ射线源，购入时活度为50Ci，问使用60天后源的活度为多少Ci？
P51第4（2）

12. A、B两种胶片，在感光特性曲线下黑度为1.5-4.0区为线性区，梯度分别
为GA=3,GB=4,若黑度为2.0处对应的曝光量对数分别为LgHA=1.8，LgHB=2.1，
若使用A,B胶片黑度均达到2.5，求B胶片所需的曝光量应为A种胶片的多
少倍？P51第4（4）

第二章思考题：
1. X射线机的侧倾效应中,为什么偏向阴极侧的辐射强度比阳极侧的强?
2. 根据胶片黑度的定义,推导多胶片迭加同时观察时的黑度与单张胶片黑度的
关系.

3. 分析胶片系统的概念,En1435:1997与JB4730:2005标准对胶片分类的方法有
何不同?

第三章第一次作业：
13. 试从射线照相对比度的基本公式讨论影响对比度的因素？P68一（2）
14. 采用一定的射线照相技术透照某工件，底片上可识别的气孔的最小直径是
0.7mm。如果透照技术不变，但设法减少了散射线，这时候射线照片上可识别
的气孔的最小直径为0.5mm。问第二次透照时直径为0.7mm气孔的对比度将
是第一次透照时对比度的几倍？（设：0.7mm气孔的△Dmin=0.05；0.5mm气
孔的△Dmin=0.07）P69四（2）

15. 透照板厚20mm，余高4mm的钢焊缝，若母材区和焊缝区考虑胶片速度系数
的散射比n分别为2.0和3.0，线质不因穿透的试件厚度而变化，试件对使
用X射线的半价层为2mm，则透过母材区到达胶片上的照射量（包括透射线
和散射线）是透过焊缝区到达胶片上照射量的几倍？此时被检区黑度能否满

足黑度在1.2以上、3.5以下的条件?(由使用胶片的特性曲线得知
lgED=1。2

=1.64, lgED=3。5 =2.25)

16. 透照有余高的钢焊缝时，母材区黑度为3.0，焊缝区黑度为1.2，已知母材
区和焊缝区考虑胶片速度系数的散射比为1.5和2.6.若线质不因穿透的试件
厚度而变化，黑度D与梯度G在黑度1.2-3.5范围内成正比。问母材区像质
计某一直径金属丝的底片对比度是焊缝区同一直径金属丝底片对比度的几
倍？

第三章思考题：
1. 试推导平版孔型等效灵敏度公式.
2. 单壁单影透照环焊缝时,如何计算几何不清晰度?
3. 同一缺陷在工件中不同位置时,其检出性受哪些因素影响?从缺陷识别性公式
进行定量分析

第四章第一次作业：
17. 透照板厚20mm，余高3mm的钢焊缝时，底片上母材区黑度为2.5. 余高中心
黑度为1.5.如将余高磨平，仍按同一条件透照，则此时被检区中心与象质计
某一直径的金属丝相应的底片对比度是余高磨平前的几倍？（设线质不因穿
透厚度而变化，且试件对X射线的半价层为2mm，黑度D与梯度G在黑度
1.2-3.5范围内成正比，焦点尺寸的影响可忽略不计。所用胶片特性曲线提
供数据：lgED（2.5）=2.02，lgED（1.5）=1.76）

18. 用XY3010X射线机外透法透照外经1592mm，板厚46mm的钢管环焊缝，若焦
点至工件表面距离L1为700mm，则100%检查时满足△T/T=10%的最少透照次
数N和一次透照长度L3分别是多少？

19. 用XY2515 X射线机双壁单影法透照φ325*20mm的钢管环焊缝若焦距
F=600mm，则100%检查时满足△T/T =0.1，T的最少透照次数N和一次透照长
度L3分别是多少？

20. 用192Ir γ射线源透照直径为1.8m的容器环焊缝，曝光时间需30min，45
天后透照直径为2.0的相同容器换焊缝，曝光时间应用多少？（56.4 min）

第四章第二次作业：
21.对厚40mm的钢进行透照，胶片，胶片距射线源1m，已知射线在钢中的半价
层为1cm，散射比为3，距射线源0.5m处的照射率为4伦/分，要使胶片得
到合适的曝光，胶片需要照射量500毫伦，试计算；曝光多少分钟？（2分）
22.按图（a）(b)给出的条件透照图（c）所示钢试件，若A点黑度为2.5，则B点
黑度能否满足1.5以上条件？又B点此时的实际黑度是多少？（三图中使用
的射线机，胶片，增感屏，焦距，显像条件均相同，胶片特性曲线方程为
H=37.86D1.06）(不能，0.68)

10
40 12 18 mA D=1.5
160kv

T(mm) 1.5 2.5 1.77 2.00 D LgH
（a）
（b）
23. 透照一工件，透照参数为：F=600mm,I=5mA，t=3min时得到的底片的黑度是
1.5；若改为：F=800mm，i=10mA透照，要求底片的黑度为2.5，曝光时间应
用多少？（胶片感光特性曲线上lgH1.5=1.8；lgH2.5=2.1）.

24.透照一φ54*6mm的小直径管对接焊接缝，焊缝宽度为10mm，若焦距为600mm，
求椭圆成像透照时射线源所需的偏移距离。？

25 400KV、10mA X射线机，在1 m处的照射量率为50R/ min。今在3m处有一
水泥墙厚300mm。为使操作者在该处操作的照射量率降为2.5 mR/h,还需加
多厚铅板？（已知400KV时，水泥的1/10值层为100 mm，铅的1/10值层
为8 mm）。

26 写出P125页例题的计算、分析过程并填写工艺卡
第五章第一次作业：
25. 简述显影液的组成和各组分的主要作用？
26. 为了得到正确的结果，评片条件应满足哪些条件？
27. 简述射线实时成像系统的工作原理、主要性能指标和测定方法？
28.高能射线检测有哪些有点
29.叙述射线防护的三大方法的原理。

12m
18m
A B
DA=2.5
DB？

（c）
【例1】400KV、10mA X射线机，在1 m处的照射量率为50R/
min。今在3m处有一水泥墙厚300mm。为使操作者在该处操作
的照射量率降为2.5 mR/h,还需加多厚铅板？（已知400KV时，
水泥的1/10值层为100 mm，铅的1/10值层为8 mm）。（8分）
解：3m处的照射量率：

0
1
2
1

2
0
X

X

F
F


503112X
min/10950min/9/5031mRRX

设还需铅板厚为T，则22/1n/铅nTT，对水泥：110/1nnT'/T水泥水泥
已知8mmT10/1，100mmT'10/1
则透过水泥板+铅板后：

铅
水泥
n
n

12
)10/1(10/1XX


2
n100/300

10/110/1min/1000mR9/5060min/2.5mR



3n105.710/12


12.23.lg133n2
17mm2.128T
铅

(如果再加一个半值层也可)

【例2】采用活度为50×3.7×1010Bq(50Ci)的192Ir源进行射
线照相检测，求无屏蔽防护时控制区边界的距离。（按
GB18465-2001的规定，控制区边界的空气比释动能率为
40uGy/h）
Kr=0.48（R·m2/Ci·h）

合集下载

射线检测作业安全注意事项

射线检测作业安全注意事项

射线检测作业安全注意事项射线检测作业是一项高风险的作业，需要进行严格的安全控制和保护措施，以确保操作者和周围人员的安全。

以下是射线检测作业的安全注意事项：1. 确保仪器设备的质量和正确性。

在使用仪器设备之前，应进行仪器的质量检验，并确保它们没有磨损、受损或密封不良等问题。

使用前应确保仪器已进行校准和保养，并且必须按照制造商的说明进行使用。

2. 合理安排工作场所。

应将作业区域设在独立的封闭空间内，尽量避免其他人员或动物的进入。

作业区域必须在合适的射线屏蔽措施下运作。

3. 员工必须按照规定的程序进行操作。

这些程序通常涉及办理工作许可、清除工作区域和个人防护措施的配备等等。

所有操作都应由技术人员或有资格的操作员操作。

4. 必须严格遵守安全性强的保护措施。

在进行射线检测操作前，必须配备辐射防护用品。

这些用品包括防护服、手套、面罩和护目镜等等。

此外，还应采用有效的防护设备来防止辐射泄漏的可能。

5. 作业之前必须进行周围环境辐射剂量测量。

在进行射线检测操作之前，必须测量周围环境的辐射剂量。

这样可以帮助确定辐射剂量是否在安全范围之内，以及是否需要调整和改进额外的控制措施。

6. 需要设立安全警示标志。

应设置明确的安全警示标志和告示牌，以提醒人们注意到可能的辐射危险，并确保工作人员了解如何使用所提供的防护措施。

7. 建立起应急预案。

必须建立应急预案，并确保所有工作人员都了解操作中可能出现的问题，以及如何才能及时采取必要的纠正措施。

射线检测作业的安全应以人为本，必须提供全方位的安全保障措施，以确保操作人员和周围人员的健康和安全。

国科大王焕华X射线晶体学作业参考答案

国科大王焕华X射线晶体学作业参考答案

X 射线晶体学作业参考答案第三章：晶体结构与空间点阵1. 六角晶系的晶面指数一般写成四个(h k -h-k l )，但在衍射的计算和处理软件中，仍然用三个基矢(hkl )。

计算出六角晶系的倒格基矢，并写出六角晶系的两个晶面之间的夹角的表达式。

已知六角晶系的基矢为解：根据倒格子的定义式，计算可得：()k a c j ac b j i ac a 2***323Ω=Ω=+Ω=πππ 任意两个晶面(hkl)和(h ’k ’l ’)的晶面夹角θ是： ()()()()22222222222222222222222222'''''''3''''434'3)''(2)''(4'3''''434'3)'2')(2('3arccos l a k k h h c l a k hk h c ll a k h hk c kk hh c l a k k h h c l a k hk h c ll a k h k h c hh c G G G G l k h hkl l k h hkl +++⨯+++++++=+++⨯+++++++=⎪⎪⎪⎭⎫ ⎝⎛∙= θ2. 分别以晶格常数为单位和以实际大小写出SrTiO 3晶胞中各离子的坐标，并计算SrTiO3的质量密度和电子数密度。

解：Sr 原子量87.62，电子数38；Ti 原子量47.9，电子数22；O 原子量15.999，电子数8 （数据取自国际衍射数据中心）。

质量密度：kc c j i a b ia a =+-==)2321(电子数密度：3.*为什么位错不能终止于晶体内部？请说明原因。

答：作为一维缺陷的位错如果终止在晶体内部，则必然在遭到破坏的方向上产生连带的破坏，因此一根位错线不能终止于晶体内部，而只能露头于晶体表面（包括晶界），同时Burgers vector 的封闭性（守恒）也要求位错不能终止在晶体内部。

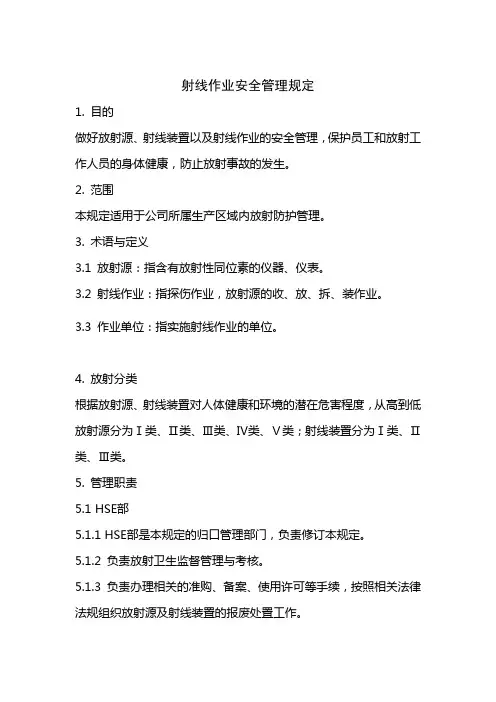

射线作业安全管理规定

射线作业安全管理规定

射线作业安全管理规定1. 目的做好放射源、射线装置以及射线作业的安全管理，保护员工和放射工作人员的身体健康，防止放射事故的发生。

2. 范围本规定适用于公司所属生产区域内放射防护管理。

3. 术语与定义3.1 放射源：指含有放射性同位素的仪器、仪表。

3.2 射线作业：指探伤作业，放射源的收、放、拆、装作业。

3.3 作业单位：指实施射线作业的单位。

4. 放射分类根据放射源、射线装置对人体健康和环境的潜在危害程度，从高到低放射源分为Ⅰ类、Ⅱ类、Ⅲ类、Ⅳ类、Ⅴ类；射线装置分为Ⅰ类、Ⅱ类、Ⅲ类。

5. 管理职责5.1 HSE部5.1.1 HSE部是本规定的归口管理部门，负责修订本规定。

5.1.2 负责放射卫生监督管理与考核。

5.1.3 负责办理相关的准购、备案、使用许可等手续，按照相关法律法规组织放射源及射线装置的报废处置工作。

5.1.4 负责审批《射线作业许可证》的签发。

5.3 仪表中心5.3.1 负责放射性同位素和射线装置的检、维修工作。

5.3.2 负责放射源的收/放以及拆装作业，并负责射线作业的现场监护。

5.4 生产部负责《射线作业许可证》的会签。

负责将射线作业的时间、地点告知相关单位。

5.5 办公室保卫负责放射性同位素运输过程的保卫。

5.6 工程部负责对施工项目承包商的射线作业告知。

5.7 物流中心负责放射源的入库保管。

5.8 各单位执行辐射作业安全管理制度，负责本单位放射性同位素和射线装置的辐射防护与安全管理，负责本单位员工辐射防护知识培训，负责本单位放射源、辖区内射线作业的监督管理与检查考核。

5.9 作业单位负责射线作业放射防护措施的落实、现场监护工作，对射线作业活动中放射性同位素和射线装置的安全管理负责。

6. 管理程序6.1 许可和备案管理6.1.1 放射源及射线装置购置时，商务部应同时与销售单位签订废旧放射源返回合同，并到HSE部申报并登记。

公司主管领导审批后，由HSE部到省、市环境保护部门办理准购手续。

x射线 作业环境安全要求

x射线 作业环境安全要求

X射线作业环境安全要求X射线是一种高能电磁辐射，可以穿透物体并对组织产生影响。

因此，为了确保X射线工作安全，必须遵守一系列的环境安全要求。

在进行X射线作业前，必须了解并遵循以下所有的安全要求。

负责人员要求1.在X射线作业区域内，必须指派至少一位负责人员负责安全事宜。

2.负责人员必须了解和执行公司的X射线安全规定。

3.负责人员必须检查所有设备和所有的安全器材是否正常工作。

4.负责人员必须确保所有人员了解X射线的安全知识和技术要求。

个人保护要求1.在X射线作业期间，应配戴专业的防护设备，如防护衣、防护手套、防护靴、护目镜、头盔等。

2.所有防护设备都必须在每次使用前进行检查，确保无损坏和缺陷。

3.所有人员必须与源头保持足够的距离，以减少辐射的影响。

4.所有人员必须严格按照X射线设备的使用说明书进行使用，不得随意更改和操作设备。

5.所有人员必须注意卫生，及时洗手和更换工作服。

6.在X射线作业期间，不允许男性、女性以及未成年人或孕妇进入。

X射线环境安全要求1.X射线作业区域必须采取措施隔离，防止未经授权的人员进入。

2.X射线作业区域的墙壁，地板和天花板应采用符合安全要求的材料。

3.所有X射线设备必须按照标准进行校准和测试。

4.在X射线设备使用期间，应按照标准频率进行辐射测量。

5.所有设备必须符合国家标准，符合安全要求的设备才可使用。

废物处理1.所有X射线设备使用过的化学品，需要进行分类处理和储存。

2.废物处理必须符合国家标准，不能随意泄漏或散发。

3.废物处理必须由有资质的公司进行处理，不得私自处理或擅自丢弃。

结论只要我们遵循并执行这些X射线环境安全要求，就可以保证我们在X射线作业期间的安全。

因此，在X射线作业前，需要我们了解和掌握相关的安全知识和技术要求，以确保我们的个人安全和环境安全。
