超磁致伸缩执行器驱动的新型射流伺服阀

伺服阀的使用与维护年月日一、电液伺服阀概述电液伺服阀是电液伺服控制系统中的核心控制元件。

它是个电液放大器，可把一个几十毫瓦级的电信号放大到几百千瓦级液压功率，来完成一些要求出力大、控制精度高、频响快的应用场合。

一、电液伺服阀概述（续）•电液伺服阀分为单级、两级和三级电液伺服阀。

•电液伺服阀的控制信号分电压信号（±5V、±10V）和电流信号（±10mA，±40mA，±80mA，±300mA，±3000mA和4-20mA）一、电液伺服阀概述（续）•电液伺服阀的“电——机械转换”装置有如下几种结构形式：“力矩马达”、“直动式力马达”，直动式力马达又分为动铁式和动圈式力马达，动铁式力马达又分直线运动式和旋转式。

另外还有压电陶瓷、电致伸缩、磁致伸缩、步进电机等“电——机械转换”装置。

•电液伺服阀的先导级有喷档、射流管、滑阀、偏导板等结构型式，有液压全桥、液压半桥等液压先导级放大驱动控制方式。

一、电液伺服阀概述（续）•伺服阀主级，也称作功率放大级，一般为四边滑阀结构，分为三个台阶、四个台阶阀芯结构形式。

•两级电液伺服阀，就有主阀芯的定中心和闭环控制问题。

两级伺服阀，有反馈杆（力反馈），定中弹簧，位移传感器（电反馈），还有力反馈和电反馈两种复合结构型式的，如MOOG765系列。

•三级伺服阀，第三级功率阀芯基本上都安装位移传感器，电反馈。

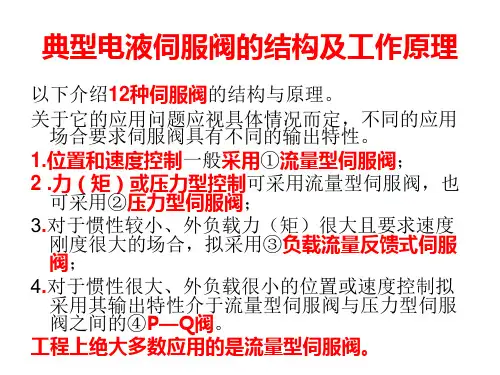

二、电液伺服阀的分类电液伺服阀的结构型式特别多，所以分类也比较复杂。

一般分为力矩马达喷档结构伺服阀、射流管式伺服阀、动铁式和动圈式伺服阀。

三、电液伺服阀的结构1、力矩马达驱动喷档结构力反馈两级伺服阀图1 D761结构原理图三、电液伺服阀的结构（续）图2 力士乐力矩马达喷档力反馈两级伺服阀2、力矩马达驱动喷档结构力和电复合反馈两级电液伺服阀图伺服阀图4 4WSE2ED10型力和电复合反馈两级伺服阀三、电液伺服阀的结构（续）3、射流管式力矩马达力反馈两级电液伺服阀图5 射流管式电液伺服阀三、电液伺服阀的结构（续）4、两控制气息力矩马达驱动射流管式电反馈两级电液伺服阀图系列力矩马达射流管式电反馈两级电液伺服阀三、电液伺服阀的结构（续）图8 4WSE3E系列三级电液伺服阀三、电液伺服阀的结构（续）6、动铁式直动式单级电反馈电液伺服阀图9 MOOG 634电液伺服阀三、电液伺服阀的结构（续）7、动铁旋转式直驱单级电反馈电液伺服阀图10 Schneider旋转动铁单级电液伺服阀三、电液伺服阀的结构（续）8、动圈力马达式高频电液伺服阀图11 GSV20 动圈式高频响电液伺服阀四、电液伺服阀的工作原理以“力矩马达喷档结构力反馈两级伺服阀”典型结构为例•反馈杆的作用：反馈杆是一个弹性杆，它将阀芯位置以力的形式反馈到力矩马达上。

电致伸缩和磁致伸缩一、电致伸缩技术电致伸缩是一种通过施加电场来实现材料伸缩变形的技术。

它基于智能材料的电致变形效应，根据不同的电场强度和极性来调控材料的伸缩行为。

常见的电致伸缩材料包括压电材料、电致伸缩液晶和电致伸缩高分子等。

1.1 压电材料压电材料是最早被发现具有电致变形效应的材料之一，具有压电效应的材料在施加电场后会发生形变。

这种形变可以是线性的、非线性的或者是复合的，取决于材料的结构和电场的作用方式。

压电材料被广泛应用于超声波换能器、声波滤波器和伺服阀等领域。

1.2 电致伸缩液晶电致伸缩液晶是一种利用电场调控液晶分子排列以实现材料伸缩变形的技术。

通过改变电场的强度和方向，可以实现液晶分子的有序排列或者无序排列，从而引起液晶体的伸缩变形。

电致伸缩液晶在显示技术、光学调制和光学变焦等领域有着广泛的应用。

1.3 电致伸缩高分子电致伸缩高分子是一种能够在电场作用下实现形变的聚合物材料。

通过在高分子链上引入电活性基团或者电荷基团，可以实现高分子材料的电致变形。

电致伸缩高分子被广泛应用于人工肌肉、可穿戴设备和智能结构等领域。

二、磁致伸缩技术磁致伸缩是一种利用磁场来实现材料伸缩变形的技术。

它基于智能材料的磁致变形效应，根据不同的磁场强度和方向来控制材料的伸缩行为。

常见的磁致伸缩材料包括磁形记忆合金、磁流变流体和磁致伸缩复合材料等。

2.1 磁形记忆合金磁形记忆合金是一种具有磁致变形效应的智能材料，能够在磁场的作用下发生形变。

磁形记忆合金通常由镍、钴和铁等元素组成，在不同的磁场强度和方向下会产生不同的形变效应。

磁形记忆合金在医疗器械、航空航天和汽车工程等领域有着广泛的应用。

2.2 磁流变流体磁流变流体是一种能够在磁场的作用下改变流变性质的智能材料，通常由磁性粒子和悬浮介质组成。

通过改变磁场的强度和方向，可以调节磁流变流体的粘度和流动性，从而实现材料的伸缩变形。

磁流变流体被广泛应用于减震器、密封件和振动控制系统等领域。

CSDY1型射流管电液伺服阀概述：电液伺服阀是电气－液压伺服控制系统的关键部件，用于位置、速度、加速度和力等的控制。

七O四研究所创建于1956年，隶属于中国船舶重工集团公司，主要从事舰船特辅机电设备的应用研究和设计开发工作，本所技术力量雄厚，拥有中高级科研技术人员500余人，专业技术人员300余人。

早在五十年代已开始研究、开发电气－液压产品。

七十年代开始研制和应用电液伺服阀，并在1981年研制诞生了我国第一台船用射流管电液伺服阀。

经过几代人的不懈努力，本所生产的CSDY型射流管电液伺服阀已成为系列产品。

我们的产品具有结构紧凑、体积小、寿命长、抗污染能力强、动态响应快、分辨率优，适用工作压力范围广等优点，已广泛用于航空、航海、冶金、化工、轻纺、塑料加工、石油冶炼、试验机械、电站设备和机器人等领域。

工作原理：CSDY系列射流管电液伺服阀是力反馈两级流量控制阀（见结构原理图），结构原理图力矩马达采用永磁结构，弹簧管支承着衔铁射流管组件，并使马达与液压部分隔离，所以力矩马达是干式的。

前置级为射流放大器，它由射流管与接受器组成。

当马达线圈输入控制电流，在衔铁上生成的控制磁通与永磁磁通相互作用，于是衔铁上产生一个力矩，促使衔铁、弹簧管、喷嘴组件偏转一个正比于力矩的小角度。

经过喷嘴的高速射流的偏转，使得接受器一腔压力升高，另一腔压力降低，连接这两腔的阀芯两端形成压差，阀芯运动直到反馈组件产生的力矩与马达力矩相平衡，使喷嘴又回到两接受器的中间位置为止。

这样阀芯的位移与控制电流的大小成正比，阀的输出流量就比例于控制电流了。

射流放大器因为没有像双喷嘴－挡板阀放大器的压力负反馈，所以流量和压力增益较高，因此该型阀分辨率极好，低压工作性能亦很好。

射流管电液伺服阀的特点：1、该阀的力矩马达采用整体焊接工艺，结构牢固，能在恶劣环境条件下正常工作。

2、独特的射流管放大器结构可以通过200μm的污染颗粒，而不发生故障。

3、单输入型的前置级如被堵时，伺服阀能自动复零，不会产生错误的“满舵”现象。
