简述位移物位和厚度的测量过程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!位移物位和厚度的测量过程简述如下：位移测量过程：①选择传感器：根据测量对象和环境选择合适的位移传感器，如电容式、光电式、磁致伸缩式等。
②安装与校准：将传感器正确安装在被测物体上或附近，进行零点和量程校准，确保测量准确性。
③信号转换与读取：传感器将位移变化转化为电信号，通过电路转换处理，数据在显示器或控制系统中读取。
物位测量过程：①确定测量方式：根据物料类型（固体、液体或粉体）和容器特性，选择雷达、超声波、电容或浮球式等物位传感器。
②安装传感器：在容器顶部或侧部安装传感器，确保与物料接触或非接触式测量的准确性。
③实时监测：传感器发出信号并接收反射波或直接测量电参量变化，实时计算并输出物位高度。
厚度测量过程：①选择技术：针对不同材质与要求，选择适宜的厚度测量技术，如超声波、激光干涉、X射线或磁性测厚法。
②定位与接触：对于接触式测量，需将测头紧贴被测物表面；非接触式则调整好测量角度与距离。
③数据采集与分析：发射信号穿透或反射回传感器，通过计算信号时间差、强度变化等，得到厚度值，并显示或记录结果。
第三章物位测量及变送 概述 浮力式液位计 差压式液位计 其它物位计 小结返回。
返回确定浮标位置确定浮标位置→→液位确定浮力变化确定浮力变化→→液位每个翻板或翻球的翻转直径为每个翻板或翻球的翻转直径为10mm 10mm 10mm。
返回。
OBG OA F W ⋅=⋅−)（返回H K H gA C g A x ∆∆ρρ∆=+=返回测量部分返回θ∆θ∆。
21)12(φ∆Z K u u u −=−=则Δu 与Δθ成正比。
差动变压器返回返回返回位移检测放大器作用作用：：将衔铁微小位移S 转换成直流电流电磁反馈机构作用作用：：I 0→F f第二节浮力式液位计H Wtan K I 0⋅=θgHP P P gHP P A B A B ρ∆ρ=−=+=gHP P P A B ρ=−=∆gh g H p ρρ+=∆max max调整压差为大于零的附加静压，称正迁移。
gh g H p ρρ−=∆；。
调整压差为小于零的附加静压，称负迁移。
如何判断正负迁移如何判断正负迁移、、计算迁移量计算迁移量、、迁移后的测量范围迁移后的测量范围？？mAI P H H o 4)(min min ==→∆零点迁移仅改变了变送器测量范围上测量范围上、、下限下限，，而变送器量程不变器量程不变。
3h 等结构形式。
双法兰式差压变送器的迁移量仅与取压位置和介质密度有关度有关，，与变送器安装位置无关无关。
反吹风系统P2≤0.528P1rR ln L 2C πε=r R 0πεrR r R x 0KH H rR C C C x x =−=−=ln )(200εεπ∆。
KH H rR ln 2C =≈∆πε。
H rR C x ln )(20εεπ∆−=内电极加绝缘套管，，原理同导电液位。
jwC jwL R Z 1++=ZY 1=适用于导电高粘度介质物位测量物位测量。
射频导纳射频导纳：：用高频无线电波测量系统导纳用高频无线电波测量系统导纳。
以导纳变化反映液位变化。
物位检测的方法1. 引言物位检测是工业领域中常用的一种检测技术，用于测量容器或储存设备中物体的位置或高度。
物位检测的准确性和可靠性对于许多工业应用至关重要，例如仓储管理、流体控制、化工过程等。
本文将介绍物位检测的方法，并详细探讨其中的几种常见技术。
2. 物位检测方法概述物位检测可以分为接触式和非接触式两种方法。
接触式方法通过直接接触被测物体来测量其物位，而非接触式方法则通过无需接触物体的方式来实现物位检测。
下面将详细介绍几种常见的物位检测方法。
3. 接触式物位检测方法3.1 浮子式物位开关浮子式物位开关是一种简单而有效的接触式物位检测方法。
它通常由一个浮子和一个磁性球组成，浮子随着被测物位的变化而上下浮动，磁性球则会跟随浮子的运动。
当被测物位到达预定位置时，磁性球会吸附在设备壁上的磁感应开关上，从而触发开关信号，实现物位的检测。
3.2 振叉式物位开关振叉式物位开关是另一种常见的接触式物位检测方法。
它由一个安装在容器壁上的振叉和一个电子控制单元组成。
当被测物位低于振叉位置时，振叉会自由振动。
而当被测物位触碰到振叉时，振叉的振动会停止，电子控制单元会产生信号来指示物位到达设定高度。
4. 非接触式物位检测方法4.1 声波物位检测声波物位检测是一种常用的非接触式物位检测方法。
它利用声波的传播速度和反射原理来测量物位的高度。
通常，发射器会发射一束声波，声波在空气中传播并被物体反射回来，接收器接收到反射的声波信号后，根据声波的传播时间计算出物位的高度。
4.2 激光物位检测激光物位检测是一种高精度的非接触式物位检测方法。
它利用激光束的发射和接收原理来测量物位的高度。
一般情况下，激光束被发射器发出，并被物体反射回接收器。
通过测量激光束的传播时间和反射角度，可以计算出物位的高度。
5. 物位检测方法的优缺点比较下表总结了接触式和非接触式物位检测方法的优缺点：方法优点缺点简单、成本低对测量介质要求较高浮子式物位开关振叉式物位灵敏、可靠对介质的粘性和密度有限制开关声波物位检非接触、无需中断生产过程环境对声波传播的影响较大测高精度、可靠对介质的浑浊程度和颜色有限制激光物位检测6. 结论物位检测是工业应用中不可或缺的一项技术，它对于生产和管理过程的控制具有重要意义。

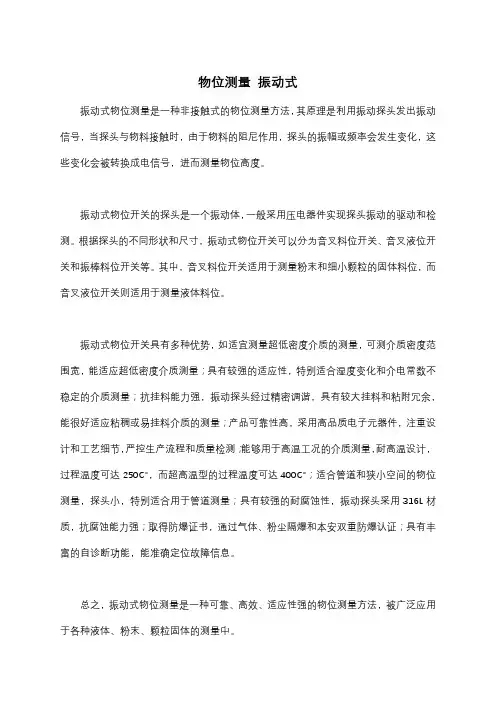

物位测量振动式
振动式物位测量是一种非接触式的物位测量方法，其原理是利用振动探头发出振动信号，当探头与物料接触时，由于物料的阻尼作用，探头的振幅或频率会发生变化，这些变化会被转换成电信号，进而测量物位高度。
振动式物位开关的探头是一个振动体，一般采用压电器件实现探头振动的驱动和检测。
根据探头的不同形状和尺寸，振动式物位开关可以分为音叉料位开关、音叉液位开关和振棒料位开关等。
其中，音叉料位开关适用于测量粉末和细小颗粒的固体料位，而音叉液位开关则适用于测量液体料位。
振动式物位开关具有多种优势，如适宜测量超低密度介质的测量，可测介质密度范围宽，能适应超低密度介质测量；具有较强的适应性，特别适合湿度变化和介电常数不稳定的介质测量；抗挂料能力强，振动探头经过精密调谐，具有较大挂料和粘附冗余，能很好适应粘稠或易挂料介质的测量；产品可靠性高，采用高品质电子元器件，注重设计和工艺细节，严控生产流程和质量检测；能够用于高温工况的介质测量，耐高温设计，过程温度可达250℃，而超高温型的过程温度可达400℃；适合管道和狭小空间的物位测量，探头小，特别适合用于管道测量；具有较强的耐腐蚀性，振动探头采用316L材质，抗腐蚀能力强；取得防爆证书，通过气体、粉尘隔爆和本安双重防爆认证；具有丰富的自诊断功能，能准确定位故障信息。
总之，振动式物位测量是一种可靠、高效、适应性强的物位测量方法，被广泛应用于各种液体、粉末、颗粒固体的测量中。
