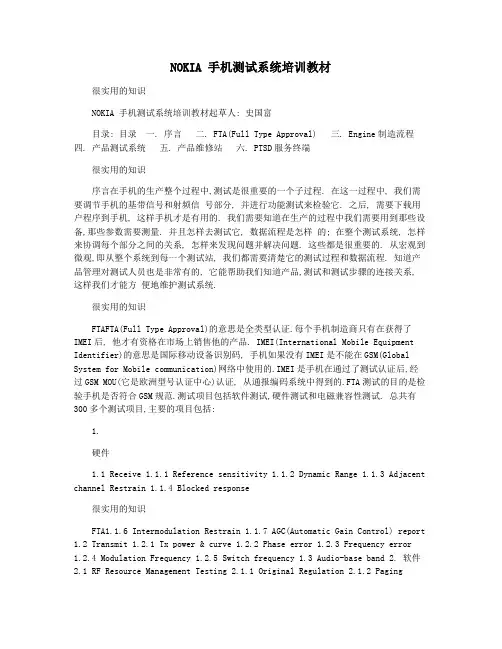

NOKIA 手机测试系统培训教材很实用的知识NOKIA 手机测试系统培训教材起草人: 史国富目录: 目录一. 序言二. FTA(Full Type Approval) 三. Engine制造流程四. 产品测试系统五. 产品维修站六. PTSD服务终端很实用的知识序言在手机的生产整个过程中,测试是很重要的一个子过程. 在这一过程中, 我们需要调节手机的基带信号和射频信号部分, 并进行功能测试来检验它. 之后, 需要下载用户程序到手机, 这样手机才是有用的. 我们需要知道在生产的过程中我们需要用到那些设备,那些参数需要测量. 并且怎样去测试它, 数据流程是怎样的; 在整个测试系统, 怎样来协调每个部分之间的关系, 怎样来发现问题并解决问题. 这些都是很重要的. 从宏观到微观,即从整个系统到每一个测试站, 我们都需要清楚它的测试过程和数据流程. 知道产品管理对测试人员也是非常有的, 它能帮助我们知道产品,测试和测试步骤的连接关系, 这样我们才能方便地维护测试系统.很实用的知识FTAFTA(Full Type Approval)的意思是全类型认证.每个手机制造商只有在获得了IMEI后, 他才有资格在市场上销售他的产品. IMEI(International Mobile Equipment Identifier)的意思是国际移动设备识别码, 手机如果没有IMEI是不能在GSM(Global System for Mobile communication)网络中使用的.IMEI是手机在通过了测试认证后,经过GSM MOU(它是欧洲型号认证中心)认证, 从通报编码系统中得到的.FTA测试的目的是检验手机是否符合GSM规范.测试项目包括软件测试,硬件测试和电磁兼容性测试. 总共有300多个测试项目,主要的项目包括:1.硬件1.1 Receive 1.1.1 Reference sensitivity 1.1.2 Dynamic Range 1.1.3 Adjacent channel Restrain 1.1.4 Blocked response很实用的知识FTA1.1.6 Intermodulation Restrain 1.1.7 AGC(Automatic Gain Control) report 1.2 Transmit 1.2.1 Tx power & curve 1.2.2 Phase error 1.2.3 Frequency error1.2.4 Modulation Frequency 1.2.5 Switch frequency 1.3 Audio-base band 2. 软件2.1 RF Resource Management Testing 2.1.1 Original Regulation 2.1.2 Pagingregulation 2.1.3 Handover regulation 2.1.4 Calling rebuild 2.2 Mobile Management Testing 2.2.1 Authority 2.2.2 Ciphering 2.2.3 Location Register 2.3 Communication Management Testing 2.3.1 Call Control 2.3.2 Call Operation Management 2.3.3 Short Message 3. 电磁兼容性很实用的知识Engine项目在北京科泰的制造流程项目在北京科泰的制造流程PCB四联板 CoverFlasher切板机FLALI装配PCB和和装配 Cover一起一起FINAL UI贴LCD保护膜保护膜及外观检查包装LAN Failure Failure LAN FailureLAN LAN维修站LANSQL 服务器PTSD 服务终端很实用的知识P T S D很实用的知识Data ConnectionNMP ESPOONOKIA SaloPossible to connect with PDTS MonitorElcoteq network LohjaElcoteq pecs NMP internal networkElcoteq Tallinn NMP internal closed networkRepair/ monitor PCsTester PC FLALI/ FINUIFlasher PC很实用的知识PSN介绍 PSN介绍产品系列号(PSN)的结构: 产品系列号(PSN)的结构:System name Module Code HW ID Basic Product Code for FLALI Type of product Product Code Label for FLALI Product code for Label每个PSN包括 46个字节. 每个PSN包括 46个字节. PSN 个字节1 23 ...... .......... ...... ...... (46)Module CodeHW IDtesting message Pass / FailPSN的系列号: PSN的系列号: UC 046 1234 的系列号Factory letter Assembely linePSN code PSN pool code7很实用的知识PSN 在 Darium 系统中的应用例如: 我们可以通过下面的路径看PSN FA0101234产品测试结果:\\Ptsdsrv0\PTSD2_2\R_Archive\FA\FA440D01\20211111\FA0101234.314021931.1.0 01.xml 其中314021931- 测试时间, 1- 测试结果(1表示PASS;0表示FAIL), 001- 该产品测试的次数. 测试站FA440D01的配置文件路径 :\\Ptsdsrv0\PTSD2_2\PAC\LineConf\FA440D01.xml 此配置文件放置的是配置信息,例如: HW_ID, ModuleCode , turn off/turn on checking previous phase, all devices config等. 如果更改了配置, 必须打开PAC.EXE并选择相应的测试站,按“release”才能生效. 测试站的测试结果放在 \\Ptsdsrv0\PTSD2_2\Results 文件夹, 但使用特别的程序(“datapump” running on other server)将这些数据取出并存储在SQL服务器的表格中 ( 通常地, 每两周测试结果会存储到SQL服务器, pass-fail 状态 & 测试时间是每一个月存一次) 产品的PSN信息,例如\\Ptsdsrv0\PTSD2_2\PSNPOOL\FA0100000.psnpool 总是存在于PSNPOOL (没有测试结果) 在PSN pool, 可以通过XML程序(xmlpad.exe)来编辑xml文件并用“PSNPOOL Editor” 查找信息.很实用的知识产品测试系统很实用的知识Darium系统总的结构 Darium系统总的结构ATEDarium GUI (test Executive) nmp test exec.exeTest StandUsers.ini stationGlobals.ini CustomStrings.ini Ect.Darium RegistryTestStand engineLocal Interface(LI)VcRegistry.dllDataHandler.dllprocessModel Seq File Pm_*.seqLI Seq FileLi_*.seq Error/failure Mgr Seq FileTestplan(TP)LI DLL LiLi-*.dll Instruments Drivers Testplan DLL tp-*.dll tp-R A C KLabwindows /CVISQLDirect File accessVcPDMS.dll M10 Driver By CamlineCfg Seq File Cfg_pm_*.seqTestPlan Seq File tp_*.seqPCI MTITP PM Drivers etc.ModeATE DataATE Data TP Data offlineData . iniPDMSPSN-POOL PPS-Counter Yield filesProductionFileserverDatabasesductionModeNon-Pro10Yield fileCM Synergy DBCM SynergyTestboxChoiseable configuration很实用的知识Darium程序的测试界面 Darium程序的测试界面 I在这里选择测试模式当前测试的产品信息测试项目及结果测试时间当前测试台的状态 UUT(Unit Under Test)很实用的知识Darium程序的测试界面 Darium程序的测试界面 II点击它们可以查看历史数据黄色表示测试不合格绿色表示测试合格很实用的知识Darium程序的测试界面 Darium程序的测试界面 III测试数据查看系统出错信息很实用的知识参考频率卫星天线Input range: +7~+19dBm 1.416~5.636Vp-pLoad:50Output:+13dBm ; 2.816Vp-p在测试的过程中, 在测试的过程中必须给所有的测试仪器一个参考频率作为频率基准, 频率作为频率基准在 GSM测试系统需要量测试系统, 测试系统 10MHz的参考频率给信号的参考频率给信号发生器和频谱分析仪等. 发生器和频谱分析仪等Output:2.2Vp-p ; +11.5dBm Input sensitivity >0.5V(-2dBm)Input range:11-8.15~+17.96dBm 35mV~5Vp-p Output:1Vp-p 3.9dBm很实用的知识Flasher 测试站Flasher 测试站设备测试站设备: Instruments: Nokia Box( including 8pcs of SF11C adapters) 工业电脑 Test handle: PMJ test solutions K60-875 Test fixture : fixture HDa11 for penny product很实用的知识FLALI 测试站Flali 测试站设备测试站设备:Instruments:VSA Series Transmitter Tester, 7 MHz-4GHzOptions: Rack mount kit GSM with EDGE Meas. Personality Rear Panel ConnectorsE4406AE4406A 1CM E4406A 202 E4406A HB4E4421B ESG Series RF Signal Generator 250k-3GHz Options: Rack mount kitE4421B 1CM Add high stability time base E4421B 1E5 Move all connectors to the rear panel E4421B 1EM Keithley Power Supplies, Model 2306 Options: Rack Mount Kit Power Supply Adapter for 2306 Keithley THD Multimeter, Model 2021 KeithleyGPIB RF Relay Unit, Model 7999-6 Test Rack: with Universal input TVi9714 Uni Test handle: JOT J409 DCT4 Flali mech Test fixture : JOT DCT-4, No safety Cover for Slide. - FPS-8 Hardware Version 0.91 or newer.4288-2 (Orbis)Flali12很实用的知识The connection of FLALI stationTest Rack工业电脑 10M Ref. Signal手机通信线信号分析仪E4406A 信号分析仪RF 继电器 7999-6JOT 测试台 RF Input/Output射频信号发生器E4406A 射频信号发生器电源2306 电源万用表2021 万用表 GPIB connection13很实用的知识RF 校准 (Flali)Equipments: E4406A VSA Series Transmitter Tester, 7 MHz-4GHzE4421B ESG Series RF Signal Generator 250k-3GHz Power meter NOKIA故障诊断系统参考电缆校准用的金机校准电缆:(FLALI) 1. 校准电缆:(FLALI)参考电缆第一步: 校准参考电缆E4421B参考电缆E4406A第二步: 校准测试系统接收回路E4421B第三步: 校准测试系统发射回路测试系统接收回路参考电缆测试系统发射回路E4406AE4421B第四步: 更新校准结果E4406A2. 用金机校准测试系统:(FLALI) 用金机校准测试系统:(FLALI) :(用金机校准的意义是校准整个的测试系统的射频回路,以保证测试系统能准确地校准产品,使它正确地测量接收到的网络的功率.14感谢您的阅读，祝您生活愉快。
手机功能测试知识学习京维天通信技术有限公司2010-7-17修订记录Revision record文件编制说明一、总体说明:1、本册文件为和信生产车间手机功能测试指导说明。
2、本册文件内容包含手机全部功能测试内容。
二、注意事项：1、各功能检查工位在经过认真的检查,确认某手机不能达到相应的功能测试要求时，应在不良标签上写明相应故障现象粘贴于手机本身，将故障手机送维修工位.修理工位操作人员修理后,应将发现的问题告知加工工位重点改善，修理好后交检验工位复检，合格后转入下一工位。
2、取放手机时一定要小心，严禁出现磕碰、跌落，或人为用力扭曲等现象。
3、操作人员工作时必须穿防静电服、防静电鞋，佩戴防静电手套和防静电腕带。
防静电腕带、防静电桌面等必须可靠接地，确保防静电效果。
4、各工位操作人员在操作前，必须对上线零部件外观进行检验，对影响产品质量的，不能使用；合格者，才能使用。
5、工位操作人员必须对每天、每批次产品的工件操作质量进行严格的自检和互检.6、各工位操作人员必须对前道工位操作质量和外观质量进行目测确认,(本工位正常操作状况下无法检查的部位除外）不合格品，不得接收。
7、检验工位为产品质量的守护者，应认真负责，当出现不良现象时，应该有义务、有责任的及时通知相应的操作者，防止类似现象再次出现。
第3 页共16页8、当连续出现三个以上相同不良现象时，应该最快速度反馈给生产部,工程部，品质部相应责任人确认，分析，改善，直至工厂最高领导。
手机功能的工程测试模式(F1机型）工艺流程图第5 页共16页手机功能的工程测试模式的操作一、本工艺说明1.本检查完成的内容有:版本验证，LCD屏显示，铃声，MP3，马达，MIC，听筒，喇叭,按键、拍照等的性能良好性.2.在工程测试模式的任意界面的测试项没有通过的,均应准确记录未通过的测试项目，以便维修.3.测试用的电池必须保持2格或2格以上的电量状态,以免影响测试.4.维修好的手机必须再进行一次完整的测试,测试通过的可以送下一工位。
