测试手机工程模式详解2-1.选择画面先按\"菜单\"键,然后用上下键移动画面至Net monitor选项.选到该选项后,选择\"进入\",此时画面将变成:|Test | | Test ||---------------| |---------------|| 01 | 或 | 01| |---------------||---------------| |确认 | | 确认清除|(51xx系列) (61xx系列)在空格处键入欲进入的画面数值,如11就键入11后选择\"确认\".若欲离开所处画面,选\"菜单\"或\"返回\"离开. 要再进入其它画面则再重新选择Net monitor项,同前述方法进入该画面.亦可使用上下键寻找欲进入之画面.如欲离开则输入\"00\" 严重警告:千万不要在此画面中填入241,否则Net monitor将永久关闭.直到再次使用特殊方式开启.若为拥有R&D Net monitor者填入242将会永久关闭19画面后之资料.请使用者小心!2-2.收发电话如同一般发收话操作方法.通话中亦可参照2-1节切换画面.唯来电显示及来电分组图案(6系列only)因画面显示信息之必要而暂时不能查阅.2-3.画面显示当手机处于使用Net monitor时,画面显示格式如下:====================================== ====1 01<-工程模式画面编号 23:14<----时间显示702 -81 xxx<------0 1 x xxxx<------该画面显示资料区38 39<------CCCH <------菜单<--------功能选择====================================== ====收讯格数和电池电量显示皆固定于原本位置.当有系统警告讯息时,会暂时跳离该画面,显示警告讯息.以提醒使用者,随即将恢复工程模式画面.2-4.在线求助(Online Help)Net monitor的画面繁多,加上几乎皆以数字表示,易让使用者迷惑.此时使用者可按*键不放,画面将切换为该画面字段的缩写或代号.以供使用者查阅.此求助画面将停留至使用者再次长按*键始离开.(51xx系列 V5.00~5.02无online help)三.Net monitor画面说明在Net monitor中可看到以下的信息(以前19个画面为例)︰画面01︰使用中基地台和频道的信息画面02︰更多有关使用中基地台和频道的信息画面03︰使用中基站和邻近两个最强的频道的信息画面04︰邻近第三、四、五个频道的信息画面05︰邻近第六、七、八个频道的信息画面06︰可用及不可用网络选择的显示画面07︰使用中频道的系统信息画面08：无资料画面09：无资料画面10︰显示呼叫重复间隔的数值，TMSI，周期性位置更新的时间（periodiclocation update timer），AFC，AGC等信息画面11︰国家识别码,网络代码,基地台编号等信息画面12︰加密状况（ciphering）、跳频（hopping）DTX状态及IMSI侦测状况的相关信息画面13︰DTX状态的显示画面14：画面指示的切换(61xx无)画面15：无资料画面16：无资料画面17︰切换BTS_TEST(Lock Channel)状态画面18︰切换背景灯光的关闭(6110/6138无)画面19︰切换基站限制的可用状态（toggle cell barred status）3-01 使用中基地台和频道的信息============== ============== ===============|702 -70 xxx | |702 -69 * 7| |CH RxL TxPwr||0 1 x xxxx | |6 1 0 20| |TS TA RQ RLT || 39 39 | | 39 39 | | C1 C2 || CCCH | | TEFR | | CHT |============== ============== ===============待机时画面通话中画面 online help画面CH - 显示频道编号,GSM900的范围是1~124，GSM1800的范围是512~885如果该系统商有开启跳频(Freq.Hopping),通话中频道编号前会用\"H\"以资识别,并显示跳频所使用的频道编号.RxL - 显示接收强度(单位:-dBm),范围从-110~0TxPwr - 显示通话中手机的功率发射强度(Power Level),显示范围0~19.TS - 时槽(Time Slot),TS=0~7,其中TS 0为BCCH所使用.TA - Time Advance,时间前置量,显示手机和基站间距离.该数值乘以500可换算为公尺,不过因受电波反射吸收等影响,TA值仅供参考用.TA值范围0~63RLT - Radio Link Timeout. 如果是负的值，则显示0。

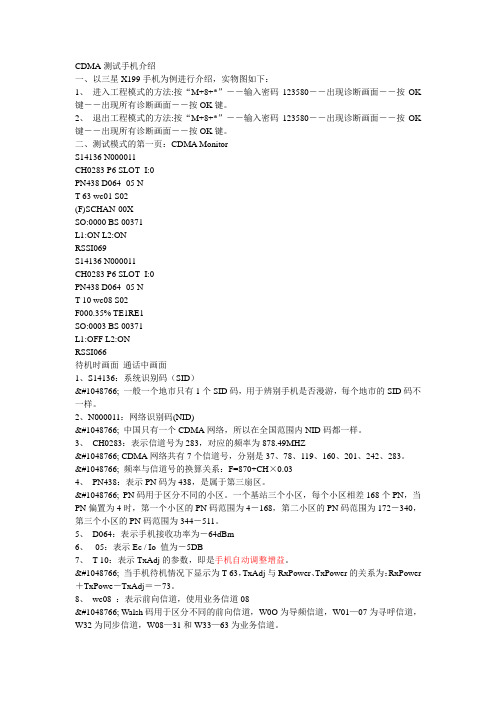

CDMA测试手机介绍一、以三星X199手机为例进行介绍，实物图如下：1、进入工程模式的方法:按“M+8+*”――输入密码123580――出现诊断画面――按OK 键――出现所有诊断画面――按OK键。
2、退出工程模式的方法:按“M+8+*”――输入密码123580――出现诊断画面――按OK 键――出现所有诊断画面――按OK键。
二、测试模式的第一页：CDMA MonitorS14136 N000011CH0283 P6 SLOT_I:0PN438 D064 -05 NT-63 wc01 S02(F)SCHAN-00XSO:0000 BS 00371L1:ON L2:ONRSSI069S14136 N000011CH0283 P6 SLOT_I:0PN438 D064 -05 NT-10 wc08 S02F000.35% TE1RE1SO:0003 BS 00371L1:OFF L2:ONRSSI066待机时画面通话中画面1、S14136：系统识别码（SID）􀂾 一般一个地市只有1个SID码，用于辨别手机是否漫游，每个地市的SID码不一样。
2、N000011：网络识别码(NID)􀂾 中国只有一个CDMA网络，所以在全国范围内NID码都一样。
3、CH0283：表示信道号为283，对应的频率为878.49MHZ􀂾 CDMA网络共有7个信道号，分别是37、78、119、160、201、242、283。
􀂾 频率与信道号的换算关系：F=870+CH×0.034、PN438：表示PN码为438，是属于第三扇区。
􀂾 PN码用于区分不同的小区。
一个基站三个小区，每个小区相差168个PN，当PN偏置为4时，第一个小区的PN码范围为4－168，第二小区的PN码范围为172－340，第三个小区的PN码范围为344－511。

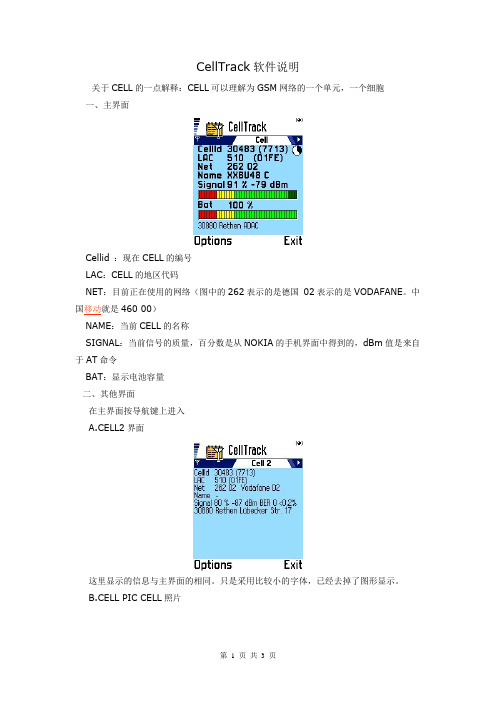

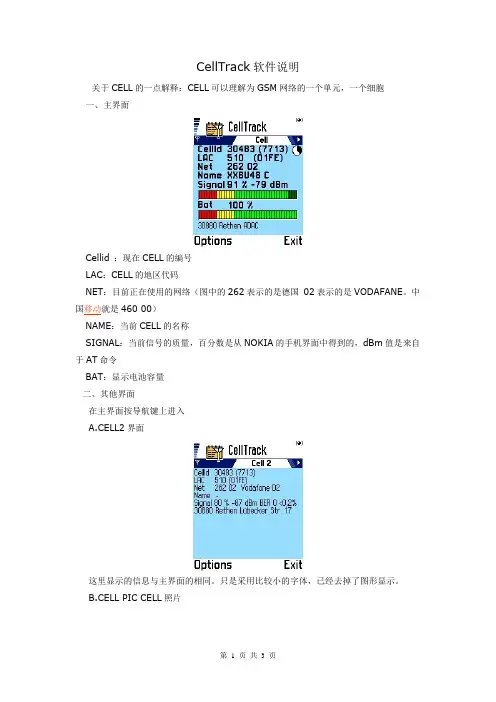

CellTrack软件说明关于CELL的一点解释：CELL可以理解为GSM网络的一个单元，一个细胞一、主界面Cellid ：现在CELL的编号LAC：CELL的地区代码NET：目前正在使用的网络（图中的262表示的是德国02表示的是VODAFANE。
中国移动就是460 00）NAME：当前CELL的名称SIGNAL：当前信号的质量，百分数是从NOKIA的手机界面中得到的，dBm值是来自于AT命令BAT：显示电池容量二、其他界面在主界面按导航键上进入A.CELL2界面这里显示的信息与主界面的相同。
只是采用比较小的字体，已经去掉了图形显示。
B.CELL PIC CELL照片这里可以显示当前CELL的照片。
要在这里显示照片，首先要把照片放到图片目录中，图片目录的位置是E:\Nokia\others\CellTrack\Pics 图片也有命名规则。
规则是CELLID＋LAC＋NET。
一般按照本界面中出现的CELLID后的字符串命名就可以了C.PHONE界面这里显示的一些关于手机的信息。
串号，制造商，类型，版本等。
三、LOG界面这里可以显示曾经使用的CELL。
要想保存这些CELL必须编辑它的名字才可以。
而他的名字其实就是CELL的地址。
比如某城市某街区！四、设置界面Log Mode：选择不同的记录方法Direction is supported：打开这项后CELLTRACK将从CELLID的最后数字得到地址信息Cellname from id:从CELLID生成CELL名Cellname form CBS:从广播服务得到CELL名CBS service number：CBS服务名，大家的一般都是833吧，833是德国沃达丰的CBS号，中国移动的不知道Beep on unknown Cell：进入不知道的CELL时蜂鸣Beep on good Signal：信号好时蜂鸣Database compress：数据库压缩Light always on：背光常亮，是指打开CELLTRACK时，不过当电量低于30%时，Celltrack会自动关闭背光灯常亮功能。
MTK测试工具介绍MTK测试工具是指用于检测和调试联发科（MediaTek）芯片和相关设备的软件工具集合。
联发科是全球领先的半导体公司之一，专注于无线通信领域的芯片设计和开发，其芯片被广泛应用于手机、平板电脑、智能家居等设备中。
MTK测试工具提供了多种功能和工具，用于测试和调试芯片的各个方面，包括功耗测试、信号测试、性能测试、稳定性测试等。
这些工具在芯片设计、系统研发和产品验证阶段都起到至关重要的作用，帮助开发人员提高产品的质量和稳定性。
以下是一些常用的MTK测试工具的介绍：1. Meta Mode是一种进入开发模式的工具，可以通过手机的特殊操作组合，进入手机的Meta模式，从而进行一些高级设置和调试。
Meta Mode可以让开发人员在实际的设备上进行硬件、软件调试和测试，提供了众多的选项，包括修改IMEI号码、备份和还原NVRAM数据、刷机等功能。
2. Engineer Mode是一种深度测试模式，通过在手机上输入特殊的代码，可以进入工程模式，对手机的各个功能进行详细测试和调试。
Engineer Mode可以测试信号强度、网络类型、音频功能、显示屏功能等，以及设置各种参数，如读取IMSI、IMEI号码等。
它对于厂家、运营商和手机维修人员来说非常重要，可以更全面地检测手机的各项功能。
3. SP Flash Tool是一种用于刷机和刷ROM的工具，可以在联发科芯片的设备上刷入自定义的固件或操作系统。
它支持联发科芯片的各种格式的固件，包括bin、txt和scatter等。
通过SP Flash Tool，用户可以更改手机的操作系统版本、修复软件故障或主板问题，以及提高系统的性能和稳定性。
4. MTK Engineering Mode是一种专业级的测试工具，用于测试和调试联发科芯片和相关设备。
它提供了详细的硬件信息和测试选项，包括手机硬件信息、SIM卡信息、电池信息、Wi-Fi信息、传感器信息等。
MTK Engineering Mode还可以测试并调整手机的信号强度、网络类型、音频效果、视频效果、电池寿命等。
用Nokia Logo Express开启工程模式：如下载后没有开启工程模式的选项，就用下面的方式让此功能出现：执行reg edit到HKEY_CURRENT_USERSoftwareVB and VBA program settingsNokia Lo go ExpressProperties，新增一个字符串名字是"Tools"，值是"243"，然后进Nokia Logo Express，会多一个Tools的选单。
点选后会要你输入NM值，输入242或243即可(如果开启NetMonitor后想关闭，键入241便可)。
手机就会多出Net mo nitor（工程模式）了NOKIA工程模式详细介绍许多朋友都听说过工程模式，但对工程模式究竟如何开启又有哪些作用就不太清楚了，这里我以Nokia手机工程模式为例给大家介绍一下工程模式的开启和使用技巧。
几乎所有的Nokia手机都有工程模式，（经测试，Nokia的5110、5130、6110、6130、6138、6150、3210、8210、8850、6210、3310、8250均具备工程模式）不过它是隐藏在菜单中，需要特殊的方法打开工程模式后你才能看见。
Net Monitor在51××/6100中共有88个画面(如6100软件版本在V5.0以后则为89个画面)，6150则为89个画面，而8210则编号为140的画面，实际上有些为空，但总的比6150多。
前19个画面称为Operator Net Mo nitor，以系统网络功能为主；后面的则被称为R&D Net Monitor，以手机内软硬件的资料为主.注：诺基亚8210工程模式有140个画面注意:很多朋友都以为工程模式能修改手机功能或增强信号，其实，工程模式只能显示GSM900/1800网络的执行情形或显示手机内某些有用信息作为参考用，不能修改手机功能或增强手机信号，同时，由于手机本身并非精确的仪器，所有显示的数值仅是近似值，而且因为现在的网络技术不断更新，而手机软件是原先设计的，可能也会有不符的情况发生，因此切记，工程模式仅能作参考使用。
MTK手机工程模式和测试模式指令MTK手机工程模式和测试模式指令工程模式和测试模式指令工程模式: *#3646633#测试模式: *#66*#老机型US*#864322# 原厂设置*#86428# 自动测试*#864364# 工程模式*#864798# 查版本ENEV*#66*# 手动测试*#87# 自动测试*#3646633# 工程模式*#8375# 查版本*#0413*# 元件信息*#28526*# 防盗指令密码000000*#159# 软件测试*#951# 初始化*#357# 软件版本*#753#硬件测试*#3698741#选出厂设置,方案配套指令 TEST指令MTK SIMCOM *#189# *#889#MTK 龙旗 *#8375#工程模式*#3646633#一，网络号码不用介绍，看不懂，最好还是不要乱动，动了也应该没什么用二，设备１，ＬＣＤ－主屏幕：①set contrast(设置对比度)确定后显示set param(设置参数)数字可调整②set biasratio(设置偏差比率)③set line rate(设置线路速率)④set temperature(设置温度)２，ＧＰＩＯ①３，ＰＷＭ（脉宽调制）４，ＥＩＮＴ（未知）５，ＡＤＣ（模拟数字转换器）６，set default level (设置预设标准) ①mainLCD contrast(主屏幕对比度)②Batterry ( 电池)③ＰＷＭ１④ＰＷＭ２⑤ＰＷＭ３７，Ｓet UART(设定通用异步传输器)①ＴＳＴconfig②PS config③设定ＵＳＢ序列埠使用方法预设值，有１，资料２，侦错８,Ｓleep mode ①Enable②Disable9,NAND Format(与非电路格式化)，就是磁盘格式化，就不要动纳，不然资料就要丢光，我都格式化好几次了，以前的照片全丢了。

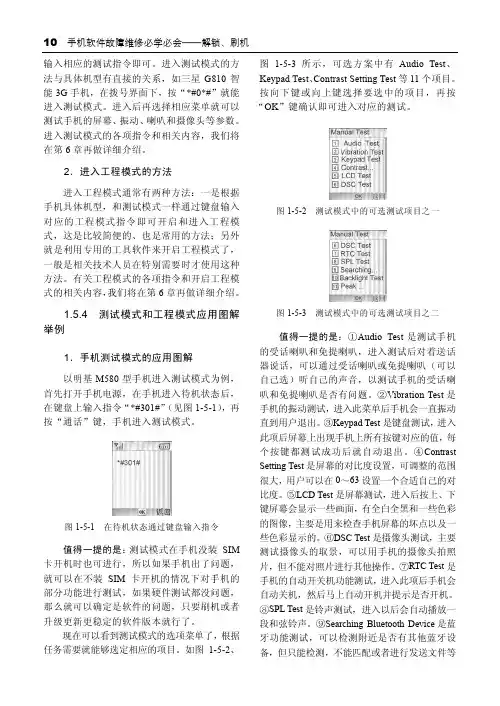

10手机软件故障维修必学必会—解锁、刷机输入相应的测试指令即可。
进入测试模式的方法与具体机型有直接的关系，如三星G810智能3G手机，在拨号界面下，按“*#0*#”就能进入测试模式。
进入后再选择相应菜单就可以测试手机的屏幕、振动、喇叭和摄像头等参数。
进入测试模式的各项指令和相关内容，我们将在第6章再做详细介绍。
2．进入工程模式的方法进入工程模式通常有两种方法：一是根据手机具体机型，和测试模式一样通过键盘输入对应的工程模式指令即可开启和进入工程模式，这是比较简便的、也是常用的方法；另外就是利用专用的工具软件来开启工程模式了，一般是相关技术人员在特别需要时才使用这种方法。
有关工程模式的各项指令和开启工程模式的相关内容，我们将在第6章再做详细介绍。
1.5.4 测试模式和工程模式应用图解举例1．手机测试模式的应用图解以明基M580型手机进入测试模式为例，首先打开手机电源，在手机进入待机状态后，在键盘上输入指令“*#301#”（见图1-5-1），再按“通话”键，手机进入测试模式。
图1-5-1 在待机状态通过键盘输入指令值得一提的是：测试模式在手机没装 SIM 卡开机时也可进行，所以如果手机出了问题，就可以在不装 SIM 卡开机的情况下对手机的部分功能进行测试，如果硬件测试都没问题，那么就可以确定是软件的问题，只要刷机或者升级更新更稳定的软件版本就行了。
现在可以看到测试模式的选项菜单了，根据任务需要就能够选定相应的项目。
如图1-5-2、图1-5-3所示，可选方案中有Audio Test、Keypad Test、Contrast Setting Test等11个项目。
按向下键或向上键选择要选中的项目，再按“OK”键确认即可进入对应的测试。
图1-5-2 测试模式中的可选测试项目之一图1-5-3 测试模式中的可选测试项目之二值得一提的是：①Audio Test是测试手机的受话喇叭和免提喇叭，进入测试后对着送话器说话，可以通过受话喇叭或免提喇叭（可以自己选）听自己的声音，以测试手机的受话喇叭和免提喇叭是否有问题。
各类常用测试手机工程模式一、MOTOv360：1、按*再按#然后按三下录音键2、选第一项。
3、选是4、按挂机键。
就可看到测试功能。
第一排最后两项为测试信号的好坏。
到数第二项为信号强度电平值（95以下较好)，到数第一项为信道比（越小越好，超过13后不论信号强度多好，通话质量就很差，甚至打不成电话）。
二、小灵通普天三洋SCP600工程模式开启办法按键开机后不要再按任何键，等待机画面出来以后10秒内键入#020202*。
然后按F8进入功能菜单的网络设定目录下，这时，你会发现菜单比没有键入密码时多出了5个选项。
选择Monitor Dis后，按1设定，就进入本机的测试模式了。
需要补充的是，在测试模式下是进入不了菜单的，要进入菜单的话，按OK键退出测试模式后，就可进入菜单。
快捷键是:F891.三、X199X199常用密码：用户锁密码：0000(默认)组文服务密码：123580系统程序密码：000000方法：M →8 →* →输入：123580 →＃第二行显示S：X199.**** (****位置就是你现在使用的软件版本号，例如VL07或者WD28)。
W开头的2003出来的版本，V开头是去年的版本。
WD28是目前的最新版本。
待机状态下输入*759#813580 ，出现TEST MODE 窗口后，输入37，会显示―Clr lifetime‖ ,输入02,手机自动重启后，去查看吧，使用时间就已经清空了，新机！hohoCDMA手机工程测试模式使用说明一般手机都可以进行工程模式，来测量网络无线信号的各种参数，下面对目前使用较多的手机如何进行工程模式进行说明。
说明：S－SID 系统代码广州为13828，如果不是则为漫游。
N00117 MID 交换机码。
CH0283 频点，目前283为第一频点，201为第二频点。
PN249 基站小区识别码。
D061 Rx 接收电平－38～－105之间。
－08 Ec/Io 在－1～－20之间，越大越好T－63 发射电平在－20～＋23之间，越小越好一、三星1. X199键入M 8 *，密码123580，诊断画面，主诊断画面S13828 (SID) N00117(MID)CH0283 P6 SLOT_I:1PN249 D061(Rx) －08(Ec/Io) NT－63(Tx)2. 599MENU 6 * 000000 诊断画面：MENU * 123580二、中兴ZTECDMA 密码：2358091 23580#727进入测试模式S02190：SID为2190 N0001：MID为1X2：SLOT CYCLE INDEX 值为2 CH0779：信道值为779PN120：PILOT_PN_OFFSET值为120 E03：Ec/Io（0~-31）值为-3dBmT-63：TX ADJUST（TX GAIN ADJUST的值–63 ~ 64）值–63dBm（手机拨打时的值为实际值，手机空闲时没有意义）R-090：RSSI（-106~-21）的值–90dBm三、海尔地文星1000进入：*#9999 按‖发送‖键退出：重复上述操作四、Motorola1. V80601）按―菜单‖，然后按―0‖2）输入密码：123580，进入主菜单。
测试手机工程模式手机工程模式是指智能手机中的一种特殊模式，它在普通用户使用手机过程中不可见，只对手机的系统开发和调试人员开放。
在手机工程模式中，可以进行一系列的系统设置和功能调整，用于测试、诊断和优化手机的性能。
下面将介绍手机工程模式的背景、使用方法以及一些常用功能。
背景随着智能手机的普及，手机工程模式逐渐成为手机厂商和手机技术人员必备的工具之一、它为手机开发者提供了一个便捷的调试和测试平台，可以帮助他们定位和解决系统或硬件问题。
同时，手机工程模式的功能也对普通用户有一定的实用性，比如增加手机信号的接收灵敏度、调整手机的音量等。
使用方法要进入手机工程模式，需要输入特定的代码或通过特定的按键组合。
不同品牌和型号的手机进入工程模式的方法可能会略有不同，但通常可以通过以下步骤来操作：1.打开手机的拨号键盘，输入特定的代码（如*#*#*#*）。
2.拨号完成后，系统会弹出一个菜单，选择“手机信息”或“工程模式”等选项。
3.进入手机工程模式后，会看到一个界面，其中包含了系统设置和调试选项。
常用功能手机工程模式中提供的功能多种多样，下面列举一些常用的功能和其作用：1.测试手机信号：可以查看手机当前的信号强度，并调整手机的网络模式，以获取更好的信号质量。
2.手机调试工具：提供了一系列的测试工具，比如显示设备信息、检测传感器功能、查看电池使用情况等。
3.音量调节：可以在手机工程模式中调整手机的音量大小，包括通话音量、媒体音量和系统音量。
4.屏幕显示调节：可以进行屏幕亮度、对比度和色彩饱和度的调整，以满足个人化的需求。
5.硬件测试：可以测试各项硬件功能，比如触摸屏、摄像头、扬声器等，以保证它们正常工作。
6.电池状态查看：可以查看手机电池的剩余容量、电压、温度等信息，以了解电池的健康程度。
7.定位功能调试：可以查看手机的GPS信号质量，并进行相关设置，以提高定位的准确性。
8.数据网络设置：可以选择和设置手机的数据网络类型，比如2G、3G、4G等，以适应不同的网络环境。
