施工现场临时用电检查验收表

序号验收项目验收内容验收结果

1临时用电施工

组织设计是否按临时用电施工组织设计要求实施布置

2外电防护审批收手续是否齐全，防护是否够严密

3持证上岗持有效证件的电工从事现场电气作业和管理，防

护用品正确使用

4配电室室内整洁、通风、外开门有锁、安全警示标识牌

、是否配置灭火器材、配电房四周通畅，箱内是

否设置隔离开关机短路、过载、漏电保护器。

5配电线路严禁使用绝缘差、老化、破皮电线，防止漏电。

五蕊电缆线，应埋地或架空敷设，严禁沿地面明

设，并应避免机械损伤和介质腐蚀，埋地电缆路

径应设方位标志，电缆有按埋地敷设的深度不应

小于0.7m,引出地面从2m高度至地下木或其他设

施敷设，电缆距地面高度不得小于2.5m，在建工

程内电缆线路必须采用理地引入。

6配线箱现场的电箱设置应符合三级配电，二级保护和一

机、一闸、一漏、一箱的基本要求。总配电箱中

漏电保护器的动作电流与动作时间的乘积

<30mA`s,开关箱电漏电保护器的动作电流

<30mA(或15mA)、动作时间<0.1s 电箱内是否有

隔离开关，具有过载，短路保护，电箱有门，有

锁，有防雨措施，电箱安装规范、牢固，元器件

合格，完好，熔丝选用正确，安装位置适当，箱

内无杂物；动力，照明分设，有PE、端子板，电

线进出应下进下出;电箱统一编号，并设安全用

电警示标志。

7接地与接零保

护系统采用TN-S接零保护系统，严禁接地。接零混接，

接地体符合要求，不得采用螺纹钢，重复接地电

阻值<10Q，防雷接地电阻值<30Q。

8现场照明及用

线照明专用回路设漏电保护，灯具金属外必须接零

保护，照明变压器必须使用双饶型安全隔离变压

器，严禁使用自耦变压器。潮湿作业，手持照

明，室内线路及灯具安装高度低于2.5m 的应使

用36伏以下的安全电压。现场禁用硬塑线，互套

线，花线。

9用电档案施工现场电工巡查记录表是否填写规范

10设备的绝缘电

阻电动机械的绝缘电阻>0.5mQ ;手持电动工具绝缘

电阻，l类>2MQ , II 类>7MQ , III 类>1MQ .施工临时用电验收记录表

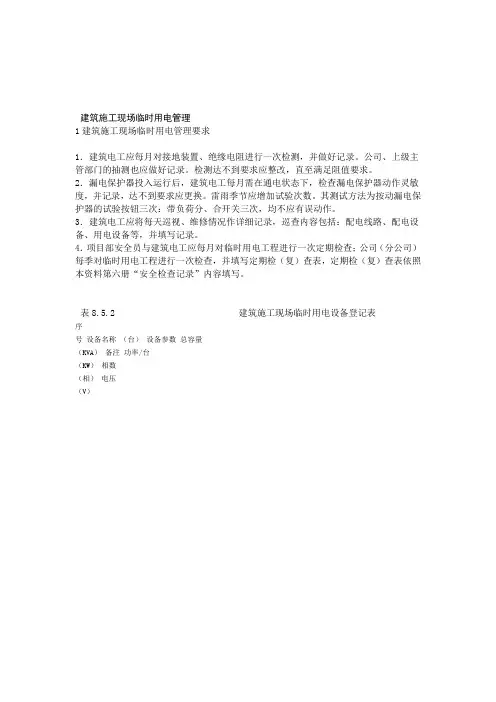

建筑施工现场临时用电管理

1建筑施工现场临时用电管理要求

1．建筑电工应每月对接地装置、绝缘电阻进行一次检测，并做好记录。公司、上级主管部门的抽测也应做好记录。检测达不到要求应整改，直至满足阻值要求。

2．漏电保护器投入运行后，建筑电工每月需在通电状态下，检查漏电保护器动作灵敏度，并记录，达不到要求应更换。雷雨季节应增加试验次数。其测试方法为按动漏电保护器的试验按钮三次：带负荷分、合开关三次，均不应有误动作。

3．建筑电工应将每天巡视、维修情况作详细记录，巡查内容包括：配电线路、配电设备、用电设备等，并填写记录。

4．项目部安全员与建筑电工应每月对临时用电工程进行一次定期检查；公司（分公司）每季对临时用电工程进行一次检查，并填写定期检（复）查表，定期检（复）查表依照本资料第六册“安全检查记录”内容填写。

表8.5.2 建筑施工现场临时用电设备登记表

序

号 设备名称 （台） 设备参数 总容量

（KVA） 备注 功率/台

（KW） 相数

（相） 电压

（V）

填写人（电气工程师）签字：

8.5.3 建筑施工现场电器成套产品质量证明文件

表8.5.4 建筑施工现场临时用电验收表

序号

1 2

搭设部位序号 验收项目 临时用电施工组织设计 是否按临时施工用电组织设计要求实施总体布设配电系统 施工现场采用三级配电、二级漏电保护系统 验收项目 验 收 内 容 搭设高度 验收结果

验收结果

验 收

要 求

3 1 外电防护 外电防护要有可靠的防护措施，防护要严密，达到安全要求施工方案 有专项安全专项方案并经过审批，针对性强，能指导施工；有专项安全技术交底；搭设单位及人员具有相应的资质与资格

临时用电验收记录表

电位幺稼 XXXii筑公司 工程名称 ××××IS

检查人及验收人员 XXX、××X.XXX、XXX

序

⅛ 蛉收期目 蛉收内容 雄JK

1 临时用电地工粗织设计 是否按砧时施工用电组织统计要求实施总体布设. 技方案布置

2 工地临近高压跷防

护 应法制防护枭方案，审批手续齐全，防护严密 JEift1.KJft

3 支线架设 配电箱引入引出线要采川套管和横也：

进出电我要排列整齐、匹间合理：

产力使用绝秋差、老化、破皮电线、防止Si电：

应乘用空墩子胤定、井架空敷i5b

我路过道要右可旅的保护；

妙路H接埋地，敷设深度不小于0.⅛.引出地面从211

寤收至地下0.2n处,必须柒设防护转针■. 未枭用套管

电段排列整齐

线完好

电漫戏沿堵地缘固定，离地

2.5«以上

1 现场照明 ¥特照明灯应使用36V以下安全电压：

危险场所使用36V安全电乐.特别危的场栗用12V：

照明与找双冏定在雄缘干上：

现场照明灯要用艳绘搐集电控，生活照期乘用护套绝器导细

照明找路及灯Hyk地面不能小r炫定型阖.产禁使川电炉I

防止电我绝绛差'老化、破皮、漏电、严禁用喉钩灯取喙. 36V

照引导线果用架空，均采用三热电及

生活M2.51.nf护套线并管架设

5 架设低压r建 不造乘用竹版电杆,电杆虚设横投和地撵子；电觐不能架设在即手架成树上骅处1栗空姚两地按短定疗足够的高度， 镀件横担,锹式绝撵子ftΓ4⅞⅛5n

6 电箱配电俯 配电彷刎作要统-.做到有色标,有餐号t

电箱制作要内外油滓•有防阳指胞•门康齐今：金属电箱外壳要行接地保护.箱内电气装置齐年可擎：战路.位置安笠要合理、在地排.军牌,电战进出应下迸下出. 色标金.设号注个别门搐相坏

SJ内电气装置齐全•接线正确.

7 开关箱饰

a 开关箱娈符合一机一网一保殴.箱内无杂物、不积灰I

配电彷与开关箱之间为离3011左右.用电设的。开关箱

超过311应加而机开关.M电箱的下沿岗地面不小于】.2d箱内产便动力、照明混HI：

临时用电验收表

求

施工现场临时用电验收表

工程名称：（填写工程名称）

序号 验收项目 用电容量 供电方式 保护方式 验收结果 验收内容

1 施工方案 用电设备5台以上（含5台）或总容量50KW以上（含50KW）应编制有临时用施工组织设计并经上级审批。临时用电施工组织设计针对性强，能指导施工，有专项安全技术交底。

用电设备5台以下或总容量50KW以下应编制有安全用电技术措施并经上级审批。安全用电技术措施针对性强，能指导施工，有专项安全技术交底。

2 外电防护 在建工程（含脚手架）的外侧边缘与外电架空线路的边线之间，必须保持安全操作距离。起重机的任何部位或吊物边缘与10KW以下的外电架空线路边缘最小水平安全距离不得小于2m。达不到最小安全操作距离时必须采取防护措施，设置屏障、遮拦、围栏或保护网，并挂警示牌。架空线、电杆、横担应符合规定要求。架空线路与地面距离：施工现场应大于4m，机动车道应大于6m。架空线必须在专用电杆上，不得架设在树木、脚手架上。电缆埋地敷设方式、深度庆符合规范要求。过路及地下0.2m至地上2m应穿管保护。

3 配电线路 电缆架空敷设时应用绝缘子固定，高度不应低于2.5m。建筑物内电缆尚墙水平敷设高度不应低于1.8m。按规定使用五芯电缆。PE线的颜色应是绿/黄双色线，其截面应不小于工作零线的截面。室内配线应用绝缘子固定，距地高度不应低于2.5m，排列整齐。室内配线必须是绝缘导线。

4 保护方式 采用TN-S系统：重复接地点不少于3处，每个接地电阴值应不大于10Ω。PE线与N线分开不得混接。采用TT系统：每个接地电阻值应不大于4Ω。高于建筑物的大型设备除做好重复接地外还必须按规定设置防雷接地装置，防雷接地电阻值应不大于30Ω。符合三级配二级保护要求。配电箱内有总隔离开关及分路隔离开关。开关箱做到一机一闸一漏一箱。漏电保护器参数应符合规定要求。配电箱设置位置应符合规定要求，有足够二人同时工作空间和通道。箱内电器完好可靠，回路标示明显，采用端子板接线，不得有外露带电体，进出线应从箱体的下底面出入，进入配电箱的电源线不得采用插销连接。固定式配电箱安装高芭为1.3～1.5m，移动式配电箱安装高度为0.6～1.5m。箱体符合规定要求，有门有锁，有防雨防法尘措施。照明回路有单独的开关箱，配有漏电保护装置并符合要求。
