电力调度自动化

电力调度自动化系统基础知识

引言：

一、系统架构

1.前端监测和控制单元：负责实时采集和监测电力系统的运行数据，并发送控制指令。

2.数据通讯和传输单元：负责将前端采集到的数据传输到中央管理系统，同时也接收来自中央系统的指令。

3.中央管理系统：负责对电力系统进行监控、调度和控制，并生成运行报告和统计分析。

4.备份机制：为了保证系统的可靠性和安全性，一般在系统中设置备份机制，以防止单点故障。

二、系统功能和应用

1.监控功能：电力调度自动化系统可以实时监测电力系统的运行状态，包括电压、电流、负荷等参数的变化情况，以及设备的工作状态。

2.调度功能：根据电力系统的负荷需求和发电资源的情况，电力调度自动化系统可以合理调节发电机组的运行模式，以实现电力系统的平衡。

3.控制功能：当电力系统出现异常情况时，电力调度自动化系统可以及时采取控制措施，以保障电力系统的安全稳定运行。

4.数据分析功能：电力调度自动化系统可以对电力系统的运行数据进行分析和统计，生成运行报告，为电力调度的决策提供参考。

三、相关技术和标准 2.数据采集和处理技术：为了保证数据的准确性和实时性，电力调度自动化系统采用了各种数据采集和处理技术，例如GPS同步、精确时钟、数据压缩和存储等。

3.安全技术：电力调度自动化系统需要保护系统的安全性和可靠性，常用的安全技术包括防火墙、入侵检测和认证授权等。

结论：

电力调度自动化系统是电力行业中不可或缺的关键系统，具备监控、调度和控制等多种功能。它的基本架构包括前端监测和控制单元、数据通讯和传输单元、中央管理系统和备份机制。为了实现系统的高效运行，相关的技术和标准也非常重要，包括通讯协议、数据处理技术、安全技术以及标准和规范。在未来，电力调度自动化系统还将不断发展和创新，以适应电力行业的发展需求。

电力系统中的配电自动化与调度

随着电力系统的不断发展和完善，配电自动化与调度也成为了电力系统中必不可少的一个重要环节。配电自动化是指以计算机控制、数字化装置及相关设备为基础，对配电系统进行自动化的运行管理和监控。而调度是指在电力系统中对电力资源进行有效配置和优化，使之达到最优化利用的过程。本文将从配电自动化、调度技术的概念和应用，以及未来发展方向等方面进行探讨。

一、配电自动化

1.1 概念

配电自动化是指在配电网中采用先进的数字化设备、控制器和通信技术，实现对配电系统中线路、开关等设备的自动监控、自动控制、自动化管理和信息服务的一种智能化配电系统。这种智能化变化极大地提高了配电系统的管理和运行效率，同时也为用户的用电提供了更高效、更安全和更可靠的服务保障。

1.2 应用

配电自动化主要应用于变电站、配电站、输配电线路以及用户侧的配电室等。在这些场合中，配电自动化系统将运用数字化信息处理技术、先进的电源自控技术、传感器技术、通讯技术等手段，实现对配电网的自动监测、自动控制、自动化管理和信息服务。这些技术的应用使得配电自动化系统能够更好地处理配电网所面临的问题，如可靠性问题、泄漏电流、负载波动等。

1.3 优势

配电自动化不仅提高了电力系统的可靠性，还通过减少人工操作的干预，提高了运行效率，同时还能够更好地掌握系统运行状况。此外，配电自动化还能全面提高电力系统的安全性、抗灾性、环境友好性和经济性。

二、调度技术

2.1 概念

电力系统中的调度技术是指以电力调度自动化系统为基础，通过对电力系统中各种负荷，包括发电机、输电线路、变电站设备和各类用户设备等进行计算、分析和预测，来有效优化电力资源的利用，使之达到最优化利用的过程。调度技术主要包括需求侧管理、分布式能源的接入管理和电网运行管理等。

2.2 应用

电力系统中的调度技术主要应用于电力负荷预测、发电计划优化和电力市场调度等方面。通过计算、分析和预测，调度系统能够有效地掌握系统运行中的状况和趋势，从而对供应方案进行相应的优化和调整。 2.3 优势

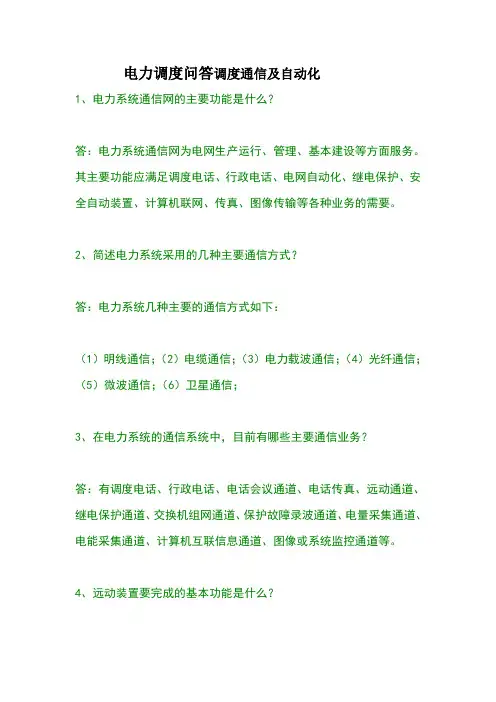

电力调度问答调度通信及自动化

1、电力系统通信网的主要功能是什么？

答：电力系统通信网为电网生产运行、管理、基本建设等方面服务。

其主要功能应满足调度电话、行政电话、电网自动化、继电保护、安

全自动装置、计算机联网、传真、图像传输等各种业务的需要。

2、简述电力系统采用的几种主要通信方式？

答：电力系统几种主要的通信方式如下：

（1）明线通信；（2）电缆通信；（3）电力载波通信；（4）光纤通信；

（5）微波通信；（6）卫星通信；

3、在电力系统的通信系统中，目前有哪些主要通信业务？

答：有调度电话、行政电话、电话会议通道、电话传真、远动通道、

继电保护通道、交换机组网通道、保护故障录波通道、电量采集通道、

电能采集通道、计算机互联信息通道、图像或系统监控通道等。

4、远动装置要完成的基本功能是什么？

答：远动装置要完成的基本功能是：遥测、遥信、遥控、遥调。

5、遥测的含义是什么？

答：遥测就是远方测量，它是将被监视厂站的主要参数变量远距离传

送给调度，如厂站端的功率、电压、电流等。

6、遥信的含义是什么？

答：遥信就是远方状态信号，它是将被监视厂站的设备状态信号远距

离传给调度，如开关位置信号、保护信号等。

7、遥控的含义是什么？

答：遥控就是远方操作，是从调度或监控中心发出命令以实现远方操

作和切换。

8、调度自动化向调度员提供反映系统现状的信息有哪些？

答：（1）为电网运行情况的安全监控提供精确而可*的信息，包括有

关的负荷与发电情况，输电线路的负荷情况，电压、有功及无功潮流，

稳定极限，系统频率等。

（2）当电网运行条件出现重要偏差时，及时自动告警，并指明或同

时起动纠偏措施。

（3）当电网解列时，给出显示，并指出解列处所。

9、什么是能量管理系统（EMS）？其主要功能是什么?

答：EMS能量管理系统是现代电网调度自动化系统（含硬、软件）总

称。

其主要功能由基础功能和应用功能两个部分组成。基础功能包括：计

算机、操作系统和EMS支撑系统。应用功能包括：数据采集与监视

配电自动化与调度自动化的区别与联系

配电自动化和调度自动化是电力系统中两个重要的概念，它们在电能输送和分配方面扮演着不可或缺的角色。虽然二者都与电力系统中的自动化相关，但在实际应用中存在一些区别与联系。本文将就配电自动化和调度自动化的区别与联系进行探讨。

一、配电自动化的概念及应用

配电自动化是指通过应用现代控制技术和信息技术手段，对配电系统中的线路、设备、负荷进行监测、保护与控制的过程。其主要目标是提高配电系统的运行安全性、可靠性和经济性。配电自动化系统通常包括遥测、遥信、遥控、保护及自动化管理等功能。

在配电自动化系统中，遥测技术通过传感器对电压、电流等参数进行实时监测，保证了配电系统的安全运行。遥信技术则负责将各个设备的状态信息传输给监控中心，以便及时发现并排除故障。遥控技术能够实现对配电设备的距离控制，比如开关的合闸和分闸。另外，配电自动化系统还包括了保护装置，用于对故障电流进行检测，并在故障发生时迅速切除故障区域，保证配电系统的稳定性。自动化管理功能则负责系统运行的监控、数据存储和报警等工作。

二、调度自动化的概念及应用

调度自动化是指通过自动化和信息化技术手段，对电力系统的发电、输电、配电等环节进行监控和调度的过程。其主要目标是提高电网的安全性、可靠性和经济性，并确保电力设备的合理运行。调度自动化系统通常包括电力系统监控、电力负荷预测、优化调度、故障检测与处理等功能。

在调度自动化系统中，电力系统监控功能通过实时监测各个节点的数据，包括电压、电流、功率等参数，以保证电力系统的正常运行。电力负荷预测功能则依据历史数据和负荷变化趋势，预测未来的电力负荷状况，为系统的优化调度提供依据。优化调度功能通过计算各个节点的电力流向和负荷分配等参数，以实现最佳的电力分配和资源利用。故障检测与处理功能能够识别和定位电力系统的故障，并采取相应的措施保证电力系统的可靠供电。

三、配电自动化与调度自动化的区别
