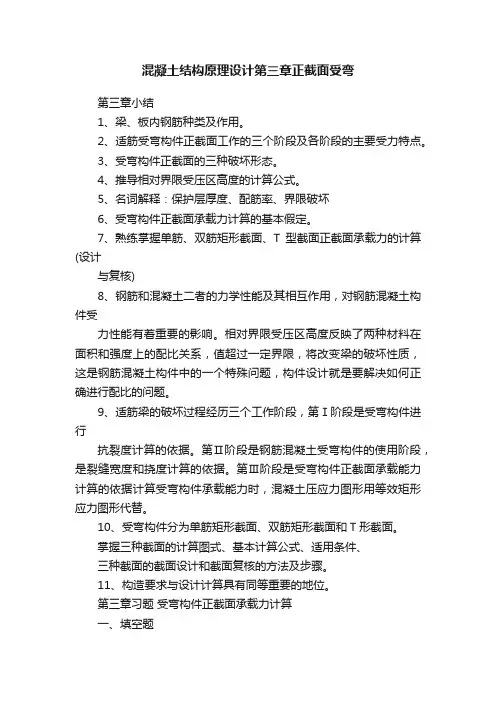

混凝土结构原理设计第三章正截面受弯
第三章小结
1、梁、板内钢筋种类及作用。
2、适筋受弯构件正截面工作的三个阶段及各阶段的主要受力特点。
3、受弯构件正截面的三种破坏形态。
4、推导相对界限受压区高度的计算公式。
5、名词解释：保护层厚度、配筋率、界限破坏
6、受弯构件正截面承载力计算的基本假定。
7、熟练掌握单筋、双筋矩形截面、T型截面正截面承载力的计算(设计
与复核)
8、钢筋和混凝土二者的力学性能及其相互作用，对钢筋混凝土构件受
力性能有着重要的影响。相对界限受压区高度反映了两种材料在面积和强度上的配比关系，值超过一定界限，将改变梁的破坏性质，这是钢筋混凝土构件中的一个特殊问题，构件设计就是要解决如何正确进行配比的问题。
9、适筋梁的破坏过程经历三个工作阶段，第Ⅰ阶段是受弯构件进行
抗裂度计算的依据。第Ⅱ阶段是钢筋混凝土受弯构件的使用阶段，是裂缝宽度和挠度计算的依据。第Ⅲ阶段是受弯构件正截面承载能力计算的依据计算受弯构件承载能力时，混凝土压应力图形用等效矩形应力图形代替。
10、受弯构件分为单筋矩形截面、双筋矩形截面和T形截面。
掌握三种截面的计算图式、基本计算公式、适用条件、
三种截面的截面设计和截面复核的方法及步骤。
11、构造要求与设计计算具有同等重要的地位。
第三章习题 受弯构件正截面承载力计算
一、填空题 1、最小配筋率的限制，规定了（ ）和（ ）的界限。最大配筋率的限制，规定了（ ）和（ ）的界限。
2、T 形截面，简支梁（边梁）受压翼缘有效宽度
f b '取用（ ）、（ ）、
（ ）三者中较小值。
3、进行T 梁截面设计时，区分T 形截面类别的方法（ ）。
进行T 梁截面复核时，区分T 形截面类别的方法（ ）。
4、
5、受弯构件是指仅承受 （ ） 和 （ ） 作用的构件，是钢筋混
凝土结构中最常见的构件之一。典型受弯构件是（ ）、（ ）。
6、钢筋混凝土适筋梁从加载直至破坏可分为（ ） 、（ ） 和 （ ）
根据初步设计成果，提出设计资料及数据如下：
（1）、墙体厚度370mm，结构横向长L1＝36m，结构纵向长L 2＝36m。楼梯位于该层平面的外部，本设计不予考虑。楼盖采用整体式双向板肋形结构；
（2）、该建筑位于非地震区；
（3）、建筑物安全级别为二级；
（4）、结构环境类别二a类；
（5）、建筑材料等级：混凝土强度等级：混凝土C20； 钢筋：板中钢筋、梁中箍筋、构造钢筋HRB335级，梁中受力筋HRB400级；
（6）、荷载：钢筋混凝土重力密度为25kN／m3，楼面面层为水磨石(25mm厚水泥砂浆，自重为20kN／m2)；梁板天花为混合砂浆抹灰(15mm，重力密度为17kN／m3)，楼面活荷载标准值5.5kN／m2；永久荷载分项系数1.2，可变荷载分项系数1.3。
（7）、结构平面布置及初估尺寸：板的支承长度为120mm，梁的支承长度为240mm。（如图1）
（8）、使用要求：梁、板允许挠度、最大裂缝宽度允许值见混凝土结构学课本附录；
（9）、采用的规范：混凝土结构设计规范(GB50010-2010)，建筑结构荷载规范(GB5009—2001)。
图1 梁板结构平面布置
2.1 计算构件的尺寸
h=115880()147405040qmmlmm0xl80hmm150hmm250500bhmmmm。300600bhmmmm2.3板的承载力计算
在求各区格板跨内正弯矩时按恒荷载均布及活荷载棋盘式布置计算，取荷载：
7.8'5.49.322qgg7.8'3.922qq在'g作用下，各内支座均可视作固定支座，边支座按实际情况确定，如果搭接在墙上的视为简支，搭接在梁上的视为固定。某些区格板跨内最大正弯矩不在板的中心点处，在'q作用下，各区格板四边均可视为简支跨内最大正弯矩在中心点处，计算时，可近似取二者之和作为跨内最大正弯矩。
在求各支座最大负弯矩（绝对值）时，按恒荷载及活荷载均满布各区格板计算，取荷载：
如不慎侵犯了你的权益，请联系我们告知！
双向板的计算跨度 混凝土结构课程设计计算书
北京建筑工程学院
《混凝土结构设计基本原理》课程设计任务书
（整体式钢筋混凝土楼盖设计）
班级： 学生姓名： 指导老师：
目 录
1、平面结构布置----------------------------------------------（3）
2、板的设计----------------------------------------------------（4） 3、次梁的设计-------------------------------------------------（8） 4、主梁的设计如不慎侵犯了你的权益，请联系我们告知！
-------------------------------------------------（11） 5、关于计算书及图纸的几点说明-------------------------附图1、板的配筋图 附图2、次梁的配筋图 附图3、主梁配筋图
参考资料： 1、建筑荷载规范 2、混凝土结构设计规范
18） （
现浇钢筋混凝土单向板肋梁楼盖设计计算书
一、 平面结构布置：
１、确定主梁的跨度为7.2m,次梁的跨度为4.5m,主梁每跨内布置两根次梁,板的跨度为2.4m。楼盖结构布置图如下：
２、按高跨比条件，当h度。取板厚h80mm
140 l60mm
时，满足刚度要求，可不验算挠
3、次梁的截面高度应满足 h(则b(～
21
13 )h(116
112 如不慎侵犯了你的权益，请联系我们告知！
～
118 )L(250
～375)mm，取h350mm
～175)mm，取b200mm。
110
4、主梁的截面高度应该满足h(则h(～
21
13 )h(217
～
115 )L(480 h650mm，～720)mm，
～325)mm，取b300mm。
二、 板的设计（按塑性内力重分布计算）：
第三章 受弯构件正截面承载力计算习题及作业
一、思考题
1、 试述少筋梁、适筋梁和超筋梁的破坏特征，在设计中如何控制梁的破坏形态。
2、 什么是有效截面高度、相对受压区高度、界限相对受压区高度、最小配筋率和最大配筋率？
3、 梁的截面高度、截面宽度与哪些因素有关,设计中通常如何选取？
4、 梁中共有几种钢筋，其作用分别是什么？
5、 受弯构件计算中采用了几个基本假定,这些基本假定是什么?如何理解?
6、 单筋矩形截面梁的计算方法是什么？对矩形截面受弯构件而言，为提高其受弯承载力，可采取的措施有多少种？其中最有效的是哪种？
7、 何时采用双筋截面梁？双筋截面梁的计算方法是什么？双筋截面梁有少筋或超筋问题吗?如何在设计中进行控制？
8、 T形截面形成的原因？如何计算T形截面最小配筋率，为什么?
9、 T形截面的计算方法是什么？工程中何时采用T形截面进行计算?
10、翼缘在受拉区的T形截面对承载力有无影响?工程中还有无应用价值？若有价值何时采用？
二、作业题
1、某办公楼一钢筋混凝土简支梁，梁的计算跨度ml2.50，承受均布线荷载，其中可变荷载标准值为8mkN/,永久荷载标准值为9.5mkN/(不包括梁的自重），拟采用C30混凝土和HRB335级钢筋，结构安全等级为二级，环境类别为一类.钢筋混凝土容重为25mkN/3。试设计该构件所需的纵向钢筋面积，并选配钢筋.
2、某办公楼一矩形截面简支梁,截面尺寸为200X450mm2，计算跨度4。5m，承受均布荷载设计值为79kN/m（含自重).结构安全等级为二级，环境类别为一类。混凝土强度等级C30，钢筋采用HRB500级。A、试设计该梁？B、若该梁已经配有HRB500级受压钢筋320，受拉钢筋需要多少？
3、已知梁截面尺寸为b×h＝250×500mm,混凝土强度等级C30，纵向钢筋级别为HRB335，受压区配有216钢筋，受拉区配有625钢筋，试求该梁能够承受的极限弯矩是多少？
