混凝土双向板设计

双向板计算书理正双向板的计算通常涉及弹性理论，用于确定板在荷载作用下的弯矩、剪力和变形等。

理正结构设计软件可能提供了工具来进行双向板的计算，但详细的计算书（计算报告）需要根据具体的项目参数、荷载条件、边界条件等来定制。

以下是一个双向板计算书的基本框架，您可以根据实际情况进行调整和补充：双向板计算书一、项目信息项目名称：设计者：审核者：计算日期：二、结构信息双向板位置（楼层、区域）：双向板尺寸（长度、宽度）：双向板厚度：双向板材料（混凝土强度等级）：钢筋等级及配筋情况：三、荷载信息永久荷载（板自重、面层重量等）：可变荷载（活荷载、雪荷载等）：荷载组合情况：四、边界条件板的支撑情况（四边固支、简支等）：板的约束条件（如有）：五、计算参数弹性模量：泊松比：钢筋与混凝土的粘结强度：六、计算过程弯矩计算（基于弹性理论，考虑荷载组合和边界条件）：跨中弯矩计算：支座弯矩计算：剪力计算（如有需要）：变形计算（如有需要）：七、配筋计算根据弯矩计算所需钢筋面积：实际配筋情况（直径、间距等）：配筋验算（是否满足规范要求）：八、结论双向板的弯矩、剪力和变形是否满足规范要求：配筋是否满足要求，是否需要调整：其他建议或注意事项：九、附图双向板平面布置图：配筋图：计算简图（如有）：请注意，上述计算书仅为一个示例框架，实际计算过程中需要根据项目的具体情况进行详细计算。

同时，确保遵循当地的结构设计规范和标准。

在计算过程中，使用理正结构设计软件或其他相关软件可以大大提高计算效率和准确性。

钢筋混凝土双向板肋梁楼盖结构设计说明书专业：土木工程学号：姓名：主要内容：（1）方案（2）结构平面布置（3）设计资料（4）截面尺寸选择（5）板的计算（6）梁的荷载确定（7）横向肋梁计算（8）纵向肋梁计算（9）构造（10）设计说明（11）材料用量估算1、方案本梁板系统为双向板肋梁楼盖，双向板跨中弯矩较小，刚度大，受力性能较单向板优越，其跨度可达5m左右。

当梁尺格较大及使用荷载较大时比较经济。

2、结构平面布置总尺寸为L1×L2=37.2m×23.4m，按双向板跨度为5m左右的原则，可进行如图所示的平面布置。

3、设计资料（1）楼面构造层做法：20mm厚水泥砂浆找平后做10mm厚水磨石面层。

板底采用20mm 厚混合砂浆天棚抹灰。

（2）楼面可变荷载标准值为5.5 kN/m2。

（3）材料选用混凝土：采用C30混凝土（f C=14.3N/mm2，f t=1.43 N/mm2）；钢筋：梁内纵向受力钢筋为HRB400级(f y=360 N/mm2)，其余钢筋采用HPB235级(f y=210 N/mm2)。

4、截面尺寸选择柱：400mm×400mm板：h≥4700/50=94mm，取h=100mm。

横向肋梁：h=（1/18～1/12）L=261～392mm，取h=400mm，b=（1/3～1/2）h=133～200mm，取b=150mm。

纵向肋梁：h=（1/14～1/8）L=379～663mm，取h=500mm，b=（1/3～1/2）h=167～250mm，取b=200mm。

5、板的计算（1）荷载计算20mm水泥砂浆面层0.02×20=0.40 kN/m2100mm钢筋混凝土板0.10×25=2.50kN/m220mm混合砂浆天棚抹灰0.02×17=0.34 kN/m210mm水磨石面层0.01×24=0.24 kN/m23.48 kN/m2永久荷载设计值g=1.2×3.48=4.18 kN/m2可变荷载设计值q=1.3×5.5= 7.15 kN/m2合计11.33 kN/m2（2）计算跨度纵向：中间跨l0=5.3-0.15=5.15m边跨l0=5.3-0.075-0.12=5.105m横向：中间跨l0=4.7-0.2=4.5m边跨l0=4.7-0.1-0.12=4.48m（3）按塑性绞线法设计：荷载设计值g+q=11.33 kN/m26、梁的荷载确定按照下述方法近似确定：从每一区格的四角作45o线与平行于长边的中线相交，将整块板分成四个板块，每个板块的荷载传至相邻的支撑梁上。

双向板的计算跨度混凝土结构课程设计计算书北京建筑工程学院《混凝土结构设计基本原理》课程设计任务书（整体式钢筋混凝土楼盖设计）班级：学生姓名：指导老师：目录1、平面结构布置----------------------------------------------（3）2、板的设计----------------------------------------------------（4）3、次梁的设计-------------------------------------------------（8）4、主梁的设计-------------------------------------------------（11）5、关于计算书及图纸的几点说明-------------------------附图1、板的配筋图附图2、次梁的配筋图附图3、主梁配筋图参考资料： 1、建筑荷载规范 2、混凝土结构设计规范18）（现浇钢筋混凝土单向板肋梁楼盖设计计算书一、平面结构布置：１、确定主梁的跨度为7.2m,次梁的跨度为4.5m,主梁每跨内布置两根次梁,板的跨度为2.4m。

楼盖结构布置图如下：２、按高跨比条件，当h度。

取板厚h80mm140l60mm时，满足刚度要求，可不验算挠3、次梁的截面高度应满足 h(则b(～2113)h(116112～118)L(250～375)mm，取h350mm～175)mm，取b200mm。

1104、主梁的截面高度应该满足h(则h(～2113)h(217～115)L(480h650mm，～720)mm，～325)mm，取b300mm。

二、板的设计（按塑性内力重分布计算）：1、荷载计算：板的恒荷载标准值：取1m宽板带计算：水磨石面层 0.6510.65kN 80mm 钢筋混凝土板 0.0825 15mm板底混合砂浆0.015/m2.0kN/m170.255kN/m恒载： gk活载： qk2.905kN/m616kN/m恒荷载分项系数取1.2；因为工业建筑楼盖且楼面活荷载标准值大于4.0kN/m，所以活荷载分项系数取1.3。

1.3 整体式双向板梁板结构由两个方向板带共同承受荷载，在纵横两个方向上发生弯曲且都不能忽略的四边支承板，称为双向板。

双向板的支承形式：四边支承、三边支承、两边支承或四点支承。

双向板的平面形状：正方形、矩形、圆形、三角形或其他形状。

双向板梁板结构。

又称为双向板肋形楼盖。

图1.3.1。

双重井式楼盖或井式楼盖。

我国《混凝土结构设计规范》（GB50010-2002）规定：对于四边支承的板，●当长边与短边长度之比小于或等于2时，应按双向板计算；●当长边与短边长度之比大于2，但小于3时，宜按双向板计算；若按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋；●当长边与短边长度之比大于或等于3时，可按沿短边方向受力的单向板计算。

1.3.1 双向板的受力特点1、四边支承双向板弹性工作阶段的受力特点整体式双向梁板结构中的四边支承板，在荷载作用下，板的荷载由短边和长边两个方向板带共同承受，各个板带分配的荷载，与长跨和短跨的跨度比值0201l l 相关。

当跨度比值0201l l 接近时，两个方向板带的弯矩值较为接近。

随着0201l l 的增大，短向板带弯矩值逐渐增大，最大正弯矩出现在中点；长向板带弯矩值逐渐减小。

而且，最大弯矩值不发生在跨中截面，而是偏离跨中截面，图1.3.2。

这是因为，短向板带对长向板带具有一定的支承作用。

2、四边支承双向板的主要试验结果 位移与变形双向板在荷载作用下，板的竖向位移呈碟形，板的四角处有向上翘起的趋势。

●裂缝与破坏对于均布荷载作用下的正方形平面四边简支双向板：●在裂缝出现之前，基本处于弹性工作阶段；●随着荷载的增加，由于两个方向配筋相同（正方形板），第一批裂缝出现在板底中央部位，该裂缝沿对角线方向向板的四角扩展，直至因板底部钢筋屈服而破坏。

●当接近破坏时，板顶面靠近四角附近，出现垂直于对角线方向、大体呈圆弧形的环状裂缝。

这些裂缝的出现，又促进了板底对角线方向裂缝的发展。

在设计中多采用近似方法进行分配。即对每一区格，从四 角作45º线与平行于长边的中线相交（图9-44），将板的面 积分为四小块，每小块面积上的荷载认为传递到相邻的梁 上。
故短跨梁上的荷载是三角形分布，长跨梁上的荷载是 梯形分布。梁上的荷载确定后即可计算梁的内力（图944） 。
2.等效均布荷载pE：按弹性方法计算承受梯形或三角 形分布荷载的连续梁的内力时，计算跨度可仍按一般连续 梁的规定取用。当其跨度相等或相差不超过10%时，可按照支 座弯矩等效的原则，将梯形（或三角形）分布荷载折算成等效 的均布荷载pE。
中受力钢筋达到屈服强度，受压区混凝土被压 碎而破坏。
试验表明，板中钢筋的布置方向对破坏荷载的数值 无显著影响，钢筋平行于板的四边布置时，对推迟第一 批裂缝的出现有良好的作用，而且施工方便，实际工程中多采 用这种布置方式。
简支的正方形或矩形板，在荷载作用下，板的四角都有翘 起的趋势。板传给四边支座的压力，并非沿边长均匀分布，而 是在支座的中部较大，向两端逐渐减小。当配筋率相同时，采 用较细的钢筋较为有利；当钢筋数量相同时，将板中间部分的 钢筋排列较密些要比均匀布置有效。
3.查表求支座弯矩。 4.由支座弯矩和实际荷载求各跨跨中弯矩和支座剪力。 梁的截面设计、裂缝和变形验算及配筋构造与支承单向板 的梁完全相同。
pE=5p/8
p E=(1-2α2+α3)p
a l =α
p E= (1 -2 α 2+ α 3)p
例 题 9-3（一）
某水电站的工作平台，因使用要求，采用双向板肋 形结构。板四边与边梁整体浇筑，板厚150mm，边梁截面尺寸 250mm×600mm，如图9-45所示。该工程属3级水工建筑物，设 计状况为持久状况。已知永久荷载设计值g=4kN/m2；可变荷载 设计值q=12kN/m2，砼采用C20，钢筋采用冷轧带肋钢筋LL550。 试计算各区格板的弯矩。

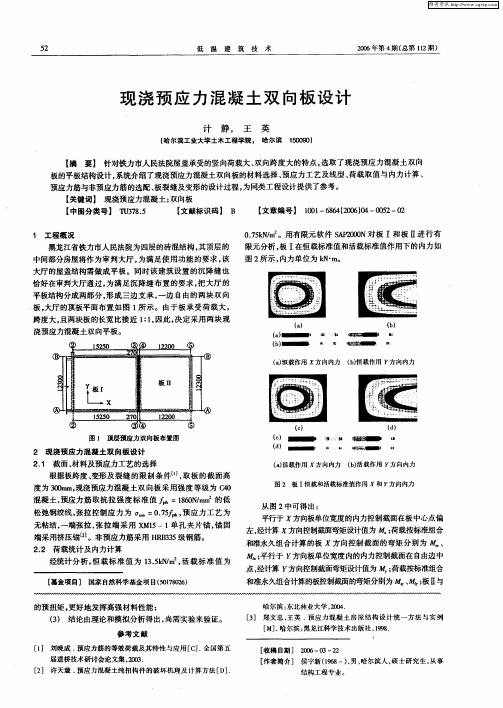

［ 基金项 目】 国家 自然科学基金项 目（ｏ７０６ ５ ｌ８２ ）
（） ａ活载作 用 Ｘ方 向 内力
（ ） 载作用 Ｙ 向 内力 ｂ活 方
图 ２ 板 Ｉ 载和 活载标 准值作 用 Ｘ 和 Ｙ方 向 内力 恒
从 图 ２中可 得 出 ：
平行于 方向板单位宽度 的内力控制截面在板 中心点偏 左。 经计算 方向控制截面弯矩设计值为 尬 ； 荷载按标准组合 和准永久组合计算 的板 方 向控制截 面的弯矩分 别为 ｊ扛 Ｉ、 ， 尬。平行于 ｌ方 向板单位宽度内的内力控制截面在 自由边 中 ； ， 点， 经计算 ｌ方向控制截面弯矩设计值为 ； ， 荷载按标准组合 和准永久组合计算的板控制截面的弯矩分别为 尬 尬 板 Ⅱ 、 ； 与
１ 工 程概 况
【 文章编号】Biblioteka １ １ ６６（ ０） — ０２ ０ ０ — ８４２ ６Ｏ ０５ － ２ ０ Ｏ ４
０７Ｉ ＿ ．５ Ｎｌ 【， 。用有限元软 件 ＳＦ ００ Ａ ２０ Ｎ对板 工和板 Ⅱ进 行有 限元分析 ， Ｉ 板 在恒载标准值和活载标 准值作用下 的内力 如 图 ２所示 ， 内力单位为 ｌ Ｉ。 【 ｌ Ｎ・ｌ
表３ 板 中预应力筋及非预应力筋配置
２３ 预应力筋作用线的选取 ． 为 了便于预应力筋 的张拉 、 考虑锚垫板 的布置及 防火 要
求等 因素 ， Ｉ 板 选取预应力筋作用线如图 ３ａ、 ） （）（ 所示 。板 ｂ Ⅱ选取预应力筋作用线如图 ３ ａ、ｃ 所示 。 （ ） （）
２ ６ 板的裂缝 、 ． 变形验算
浇预应力混凝土双 向平板 。
（） ａ
（） ｂ Ｉ 鼬 Ｉ Ｉ ｔ
赜 羁 高＿
ｔ
（） ａ ———● ｆ） ｂｍ

LB-1矩形板计算一、构件编号: LB-1二、示意图三、依据规范《建筑结构荷载规范》 GB50009-2001《混凝土结构设计规范》 GB50010-2010四、计算信息1.几何参数计算跨度: Lx = 3000 mm; Ly = 4600 mm板厚: h = 120 mm2.材料信息混凝土等级: C25 fc=11.9N/mm2 ft=1.27N/mm2 ftk=1.78N/mm2 Ec=2.80×104N/mm2钢筋种类: HRB400 fy = 360 N/mm2Es = 2.0×105 N/mm2最小配筋率: ρ= 0.200%纵向受拉钢筋合力点至近边距离: as = 40mm保护层厚度: c = 20mm3.荷载信息(均布荷载)= 1.200永久荷载分项系数: γG= 1.400可变荷载分项系数: γQ准永久值系数: ψq = 1.000永久荷载标准值: ｑgk = 4.100kN/m2可变荷载标准值: ｑqk = 2.000kN/m24.计算方法:弹性板5.边界条件(上端/下端/左端/右端):固定/简支/简支/简支6.设计参数结构重要性系数: γo = 1.00泊松比:μ = 0.200五、计算参数:1.计算板的跨度: Lo = 3000 mm2.计算板的有效高度: ho = h-as=120-40=80 mm六、配筋计算(lx/ly=3000/4600=0.652<2.000 所以按双向板计算):1.X向底板钢筋1) 确定X向板底弯矩Mx = 表中系数(γG*ｑgk+γQ*ｑqk)*Lo2= (0.0634+0.0307*0.200)*(1.200*4.100+1.400*2.000)*32 = 4.829 kN*m2) 确定计算系数αs = γo*Mx/(α1*fc*b*ho*ho)= 1.00*4.829×106/(1.00*11.9*1000*80*80)= 0.0633) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.063) = 0.0664) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*80*0.066/360 = 173mm25) 验算最小配筋率ρ = As/(b*h) = 173/(1000*120) = 0.144%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案?8@200, 实配面积251 mm22.Y向底板钢筋1) 确定Y向板底弯矩My = 表中系数(γG*ｑgk+γQ*ｑqk)*Lo2= (0.0307+0.0634*0.200)*(1.200*4.100+1.400*2.000)*32 = 3.012 kN*m2) 确定计算系数αs = γo*My/(α1*fc*b*ho*ho)= 1.00*3.012×106/(1.00*11.9*1000*80*80)= 0.0403) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.040) = 0.0404) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*80*0.040/360= 107mm25) 验算最小配筋率ρ = As/(b*h) = 107/(1000*120) = 0.089%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案?8@200, 实配面积251 mm23.Y向上边支座钢筋1) 确定上边支座弯矩M o y = 表中系数(γG*ｑgk+γQ*ｑqk)*Lo2= 0.1131*(1.200*4.100+1.400*2.000)*32= 7.861 kN*m2) 确定计算系数αs = γo*M o y/(α1*fc*b*ho*ho)= 1.00*7.861×106/(1.00*11.9*1000*80*80)= 0.1033) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.103) = 0.1094) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*80*0.109/360= 289mm25) 验算最小配筋率ρ = As/(b*h) = 289/(1000*120) = 0.241%ρ≥ρmin = 0.200% 满足最小配筋要求采取方案?8@160, 实配面积314 mm2七、跨中挠度计算：Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算荷载效应Mk = Mgk + Mqk= (0.0634+0.0307*0.200)*(4.100+2.000)*32 = 3.816 kN*m Mq = Mgk+ψq*Mqk= (0.0634+0.0307*0.200)*(4.100+1.0*2.000)*32 = 3.816 kN*m2.计算受弯构件的短期刚度 Bs1) 计算按荷载荷载效应的两种组合作用下，构件纵向受拉钢筋应力= 3.816×106/(0.87*80*251) = 218.438 N/mm= 3.816×106/(0.87*80*251) = 218.438 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = 0.5*b*h = 0.5*1000*120= 60000mm2= 251/60000 = 0.418%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψ= 1.1-0.65*1.78/(0.418%*218.438) = -0.166因为ψ不能小于最小值0.2，所以取ψk = 0.2= 1.1-0.65*1.78/(0.418%*218.438) = -0.166因为ψ不能小于最小值0.2，所以取ψq = 0.24) 计算钢筋弹性模量与混凝土模量的比值αEαE = Es/Ec = 2.0×105/2.80×104 = 7.1435) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf=06) 计算纵向受拉钢筋配筋率ρρ = As/(b*ho)= 251/(1000*80) = 0.314%7) 计算受弯构件的短期刚度 BsBsk = Es*As*ho2= 2.0×105*251*802/[1.15*-0.166+0.2+6*7.143*0.314%/(1+3.5*0.0)]= 5.692×102 kN*m2Bsq = Es*As*ho2= 2.0×105*251*802/[1.15*-0.166+0.2+6*7.143*0.314%/(1+3.5*0.0)]= 5.692×102 kN*m23.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ2) 计算受弯构件的长期刚度 B= 3.816/(3.816*(2.0-1)+3.816)*5.692×102= 2.846×102 kN*m2= 5.692×102/2.0= 2.846×102 kN*m2B = min(Bk,Bq)= min(284.588,284.588)= 284.5884.计算受弯构件挠度f max = f*(q gk +q qk )*Lo 4/B= 0.00677*(4.100+2.000)*34/2.846×102= 11.749mm5.验算挠度挠度限值fo=Lo/200=3000/200=15.000mmfmax=11.749mm≤fo=15.000mm，满足规范要求!八、裂缝宽度验算:1.跨中X 方向裂缝1) 计算荷载效应Mx = 表中系数(ｑgk+ψｑqk)*Lo 2= (0.0634+0.0307*0.200)*(4.100+1.00*2.000)*32 = 3.816 kN*m2) 光面钢筋,所以取值v=0.7i3) 因为C > 65，所以取C = 654) 计算按荷载效应的准永久组合作用下，构件纵向受拉钢筋应力=3.816×106/(0.87*80*251)=218.438N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate=0.5*b*h=0.5*1000*120=60000 mm2=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψ=1.1-0.65*1.780/(0.0100*218.438)=0.5707) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径deqdeq = (∑ni*di2)/(∑ni*vi*di)=5*8*8/(5*0.7*8)=119) 计算最大裂缝宽度=1.9*0.570*218.438/2.0×105*(1.9*20+0.08*11/0.0100)=0.1532mm ≤ 0.30, 满足规范要求2.跨中Y方向裂缝1) 计算荷载效应My = 表中系数(ｑgk+ψｑqk)*Lo2= (0.0307+0.0634*0.200)*(4.100+1.00*2.000)*32= 2.380 kN*m2) 光面钢筋,所以取值vi=0.73) 因为C > 65，所以取C = 654) 计算按荷载效应的准永久组合作用下，构件纵向受拉钢筋应力=2.380×106/(0.87*80*251)=136.228N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate=0.5*b*h=0.5*1000*120=60000 mm2 =251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψ=1.1-0.65*1.780/(0.0100*136.228)=0.2517) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径deqdeq = (∑ni*di2)/(∑ni*vi*di)=5*8*8/(5*0.7*8)=119) 计算最大裂缝宽度=1.9*0.251*136.228/2.0×105*(1.9*20+0.08*11/0.0100)=0.0420mm ≤ 0.30, 满足规范要求3.支座上方向裂缝1) 计算荷载效应M o y = 表中系数((ｑgk+ψｑqk)*Lo2)= 0.1131*(4.100+1.00*2.000)*32= 6.211 kN*m2) 光面钢筋,所以取值v=0.7i3) 因为C > 65，所以取C = 654) 计算按荷载效应的准永久组合作用下，构件纵向受拉钢筋应力=6.211×106/(0.87*80*314)=284.215N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate=0.5*b*h=0.5*1000*120=60000 mm2=314/60000 = 0.0052因为ρte=0.0052 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψ=1.1-0.65*1.780/(0.0100*284.215)=0.6937) 计算单位面积钢筋根数nn=1000/dist = 1000/160=68) 计算受拉区纵向钢筋的等效直径deqdeq = (∑ni*di2)/(∑ni*vi*di)=6*8*8/(6*0.7*8)=119) 计算最大裂缝宽度=1.9*0.693*284.215/2.0×105*(1.9*20+0.08*11/0.0100)=0.2421mm ≤ 0.30, 满足规范要求。

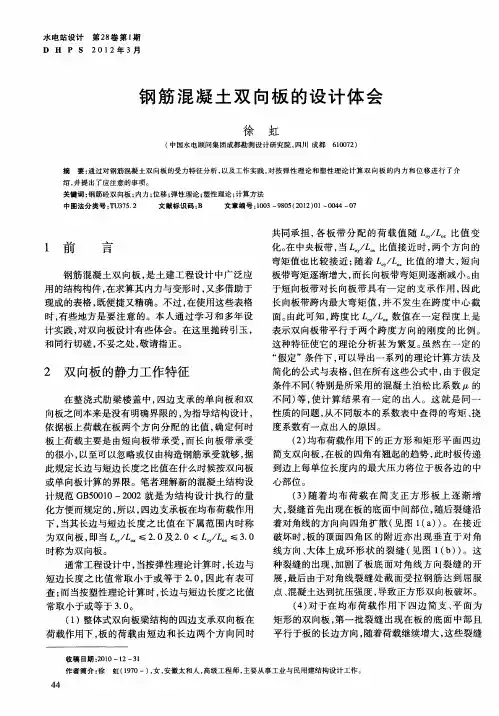

绍 ， 提 出 了 应 注 意 的事 项 。 并
关键词 ： 钢筋砼双向板 ； 内力 ； 位移 ； 弹性理论 ； 塑性理论 ； 计算方法
中图 法 分 类 号 ：Ｕ３５ ２ Ｔ ７ ． 文献标识码： Ｂ 文 章 编 号 ：０ ３— ８５ ２ １ Ｏ 一０４ ０ １０ ９ ０ （０ ２） ｌ ０ ４— ７
线方 向 、 大体 上 成 环 形 状 的裂 缝 （ 图 １ ｂ ） 见 （ ） 。这
种裂 缝 的 出现 ， 剧 了板 底 面对 角 线 方 向裂 缝 的开 加
展， 最后 由于对角 线 裂缝 处 截 面受 拉 钢 筋 达 到 屈 服 点、 混凝 土达 到抗 压强 度 ， 导致 正方 形双 向板 破坏 。 （ ） 于在 均 布 荷 载 作 用 下 四边 简 支 、 面 为 ４对 平
共同承担 ， 各板带分 配 的荷 载值随 Ｌ 比值 变 。 ／￡
１ 前
言
化。 在中央板带 ， Ｌ 当 。 儿 比值接近时 ， 两个方 向的 弯矩值也 比较接近 ； 随着 Ｌ ／ 比值的增大 ， 。￡ 短向 板带弯矩逐渐增大 ， 而长向板带弯矩则逐渐减小。 由 于短 向板带 对长 向板 带 具 有 一 定 的 支 承作 用 ， 因此 长向板带跨 内最大弯矩值 ， 并不发生 在跨度 中心截 面。 由此可知 ， 跨度 比 Ｌ 数值在一定程度上是 。 。 ／ 表 示 双 向板 带平 行 于 两 个跨 度方 向 的 刚度 的 比例 。 这种 特征使 它 的理论 分 析甚 为繁 复 。 然 在一 定 的 虽 “ 假定 ”条件 下 ， 以导 出一 系列 的理 论计 算 方 法及 ห้องสมุดไป่ตู้可
矩形的双向板 ， 第一批裂缝 出现在板 的底 面中部且 平 行 于板 的长边 方 向 ， 着荷 载继 续增 大 ， 些 裂缝 随 这

当板厚远小于板短边边长的1/30，且板的挠度远小于板 ， 当板厚远小于板短边边长的 的厚度时， 按弹性薄板理论计算，但比较复杂。 的厚度时，双向板可按弹性薄板理论计算，但比较复杂。为 了工程应用，对于矩形板已制成表格， 附录E.2， 了工程应用，对于矩形板已制成表格，见附录 ，可供查 用。
m = 表中系数 × pl (l )
主
页
目 录
上一章
下一章
7.1概述
传力方式： 传力方式：板上荷载 基础
两个方向梁
墙、柱ቤተ መጻሕፍቲ ባይዱ
下一章
双向板的受力特点和试验研究
双向板在两个方向都起承重作用，即双向工作， 双向板在两个方向都起承重作用，即双向工作， 但两个方向所承担的荷载及弯矩与板的边长比和四边 的支承条件有关。如后计算简图图所示。 的支承条件有关。如后计算简图图所示。 因双向板是双向工作，所以其配筋也是双向。 因双向板是双向工作，所以其配筋也是双向。 荷载较小时，板基本处于弹性工作阶段，随着荷 荷载较小时，板基本处于弹性工作阶段， 载的增大， 载的增大，首先在板底中部对角线方向出现第一批裂 并逐渐向四角扩展。即将破坏时， 缝，并逐渐向四角扩展。即将破坏时，板顶靠近四角 处，出现垂直于对角线方向的环状裂缝，如图所示。 出现垂直于对角线方向的环状裂缝， 图所示。
7.3双向板肋梁楼盖
双向板支承梁的内力 支承梁为简支： 支承梁为简支： 按实际荷载计算支承梁内力 支承梁为连续： 支承梁为连续： 将支承梁上的梯形荷载或三角形荷载， 将支承梁上的梯形荷载或三角形荷载，根据支座截 面弯矩相等的原则，换算为等效均布荷载， 面弯矩相等的原则，换算为等效均布荷载，
pequ
7.4双向板的截面设计
与构造要求
双向板构造要求 （1）板厚 ） 按教材表4.0确定 通常取80～ 确定。 按教材表 确定。通常取 ～160 mm。 。 （2）钢筋的配置 ） 可将每一方向分成板带， 可将每一方向分成板带，两个方向的边缘板带宽度均 为短边的1/4. 1/4.边缘板带单位宽度范围内的配筋等于中 为短边的1/4.边缘板带单位宽度范围内的配筋等于中 间板带单位宽度范围的一半。但每米宽不少于4根 间板带单位宽度范围的一半。但每米宽不少于 根。 支座上承受负弯矩的钢筋按计算确定， 支座上承受负弯矩的钢筋按计算确定，沿支座均匀配 一般伸出支座边l 为双向板短边净跨。 置，一般伸出支座边 n /4 。 ln 为双向板短边净跨。

双向板配筋计算双向板是指钢筋混凝土板的两个方向都需要配筋的一种板，也就是需要在水平和竖直方向同时进行配筋。

在建筑工程中，双向板的使用非常普遍，因为它可以承受更大的荷载和分布载荷。

但是，双向板的设计和计算也比较复杂，需要进行严密的计算和分析。

本文将介绍双向板配筋计算的相关知识。

一、双向板的结构特点双向板是一种承载能力强、刚度高、变形小的板，它的结构特点主要有以下几点：1. 双向板的厚度相对较小，一般在100mm以下，但是它的面积比较大，通常用于大跨度的建筑结构中。

2. 双向板需要在两个方向上同时进行配筋，以保证其在水平和竖直方向上的承载能力。

3. 双向板一般采用钢筋混凝土结构，其钢筋主要分布在两个方向上，以增强板的承载能力。

二、双向板的配筋计算双向板的配筋计算一般分为以下几个步骤：1. 确定板的几何尺寸和荷载首先需要确定板的几何尺寸和荷载，包括板的长度、宽度、厚度和所承受的荷载。

这些参数将直接影响到双向板的承载能力和配筋量。

2. 确定板的截面特性根据板的几何尺寸和荷载，可以计算出板的截面特性，包括面积、惯性矩、受拉区高度和压力区高度等。

这些参数将用于后续的配筋计算。

3. 计算受拉区和压力区的面积根据板的截面特性，可以计算出受拉区和压力区的面积，以确定钢筋的布置方式和数量。

4. 确定钢筋的布置方式和数量根据受拉区和压力区的面积，可以确定钢筋的布置方式和数量。

一般来说，双向板的钢筋需要按照正交方向布置，以保证其在两个方向上的承载能力。

5. 检查钢筋的受力状态确定钢筋的布置方式和数量后，需要进行钢筋的受力状态检查，以保证钢筋的受力状态符合设计要求。

检查内容主要包括钢筋的受拉和受压状态、钢筋的弯曲和剪切状态等。

6. 进行验算和调整最后需要进行验算和调整，以保证双向板的承载能力和配筋量符合设计要求。

如果发现问题，需要进行相应的调整和优化。

三、双向板配筋计算注意事项在进行双向板配筋计算时，需要注意以下几点：1. 双向板的配筋计算需要进行详细的分析和计算，不能简单粗暴地进行估算。

钢筋混凝土双向板肋梁楼盖设计1.工程概况本工程设计为一座大跨度钢筋混凝土双向板肋梁楼盖，楼盖跨度为30米，采用常规荷载，结构类型为双向板肋梁结构。

楼盖高度为300mm，设计荷载为500kN/m²。

2.结构设计方案2.1梁设计梁的尺寸设计应满足荷载承载能力和刚度要求。

根据楼盖跨度和设计荷载，选取适当的梁截面尺寸进行计算，考虑梁的自重和活载荷载对梁的弯矩和剪力产生的影响。

采用钢筋混凝土梁进行计算，按照规范确定梁的截面尺寸、配筋率和受力状况，计算出梁的受力情况和截面尺寸。

2.2板设计板的尺寸设计应满足荷载承载能力和刚度要求。

根据楼盖跨度和设计荷载，选取适当的板厚度进行计算，考虑板的自重和活载荷载对板的弯矩和剪力产生的影响。

采用钢筋混凝土板进行计算，按照规范确定板的截面尺寸、配筋率和受力状况，计算出板的受力情况和截面尺寸。

2.3肋设计肋的尺寸设计应满足荷载承载能力和刚度要求。

肋的数量和尺寸可根据板的尺寸和梁的布置来确定。

考虑肋的自重和活载荷载对肋的弯矩和剪力产生的影响，采用钢筋混凝土肋进行计算，按照规范确定肋的截面尺寸、配筋率和受力状况，计算出肋的受力情况和截面尺寸。

3.结构计算钢筋混凝土双向板肋梁楼盖的结构计算主要包括受力计算和尺寸设计两个方面。

受力计算包括梁、板和肋的弯矩和剪力等受力情况的计算，根据受力情况确定截面尺寸和配筋率。

尺寸设计包括梁、板和肋的尺寸计算，根据荷载承载能力和刚度要求确定合适的截面尺寸。

4.结构施工及验收钢筋混凝土双向板肋梁楼盖的施工过程需要严格按照设计图纸和施工规范进行，确保结构的安全和可靠。

施工过程中需要加强对梁、板和肋的质量控制，包括钢筋的焊接、混凝土浇筑、防水处理等工作。

施工完成后，需要进行结构验收，检查结构的尺寸、质量和安全性，并进行结构的监测和维护。

总结：钢筋混凝土双向板肋梁楼盖设计是一项复杂且重要的工作，需要合理选择结构形式、设计合适的构件尺寸和配筋率，确保结构的安全和可靠。

一、设计任务书1、设计目的和方法通过本设计对所学课程内容加深理解，并利用所学知识解决实际问题；培养学生正确的设计观点、设计方法和一定的计算、设计能力，使我们掌握钢筋混凝土现浇楼盖的设计方法和步骤；培养用图纸和设计计算书表达设计意图的能力，进一步掌握结构施工图的绘制方法。

根据某多层建筑平面图，楼盖及屋盖均采用现浇钢筋混凝土结构的要求，并考虑支承结构的合理性确定支承梁的结构布置方案。

确定板的厚度和支承梁的截面尺寸及钢筋和混凝土强度等级。

分别按照塑性计算方法和弹性理论计算方法进行板、支承梁的内力和配筋的计算。

2、设计资料(1)结构形式：某多层工业厂房，采用现浇钢筋混凝土结构，平面尺寸l x=3.3m，l y=3.9m。

内外墙厚度均为300mm，设计时只考虑竖向荷载作用，要求完成该钢筋混凝土整体现浇楼盖的设计，其平面如图1.1所示。

楼盖结构平面布置图1.1（2）楼面做法：20mm厚水泥砂浆地面，钢筋混凝土现浇板，15mm厚石灰砂浆抹底。

（3）荷载：永久荷载主要为板、面层以及粉刷层自重，钢筋混凝土容重25kN/m3,水泥砂浆容重20kN/m3,石灰砂浆容重17kN/m3,楼面均布活荷载q=4kN/m，分项系数R g=1.2，分项系数R q=1.3或1.4。

（4）材料：混凝土强度等级为C25。

采用HRB335钢筋，f y=300N/mm2。

3、设计内容（1）双向板肋梁楼盖结构布置：确定板厚度，对板进行编号，绘制楼盖结构布置图。

（2）双向板设计：1）按弹性理论进行板的设计以及绘制板的配筋图。

2）按塑性理论进行板的设计以及绘制板的配筋图。

（3）支承梁的设计。

4、设计任务（1）设计书一份，包括封面、目录、设计任务书、设计计算书、设计施工图、参考文献、设计心得、成绩评定表。

（2）图纸。

1）结构平面布置图2）板的配筋图3）支承梁的配筋图5、设计要求施工图要求做到布图合理，图面整洁，按比例作图并符合“建筑制图统一标准”中关于线型、符号、图例等各项规定；图中书写字体一律采用仿宋体；同一张施工图中各截面编号及钢筋编号均不得重复。

2024/2/7
2024/2/7
图8.39 双向板支承梁所承受的荷载
8.3.4 双向板肋梁楼盖设计实例
【例8.2】 某商店现浇钢筋混凝土楼盖的平面布置如图8.40所
示。四周为240mm厚砖墙，梁的截面尺寸b×h＝ 200mm×350mm，楼面为20mm厚水泥砂浆抹面，天棚采用 15mm厚混合砂浆抹灰，楼面活荷载标准值为3kN/m2。混凝土 强度等级为C25，钢筋采用HPB300级。要求按弹性理论方法进 行板的设计，并绘出板的配筋图。
2024/2/7
8.3.3 双向板的配筋计算和构造要求
1．双向板的配筋计算
双向板双向板内两个方向的钢筋均为受力钢筋，跨中沿短跨方向的板底钢筋应 配置在沿长跨方向板底钢筋的外侧。配筋计算时，在短跨方向跨中截面的有效高度 h01按一般板取用，即h01＝h-as ；而长跨方向截面的有效高度应取h02＝h01-d，d为板 中受力钢筋的直径。
1.单跨双向板的内力计算
双向板的弹性计算法是依据弹性薄板理论进行计算的，由于这种方法考虑边界条 件，其内力分析比较复杂。为便于计算，通常是直接应用根据弹性理论方法所编制的 计算用表(附录中附表B.2)来求解内力。
2024/2/7
在计算时，根据双向板两个方向跨度的比值以及板周边的支承条件，从表中直接 查得弯矩系数，表中系数是取混凝土泊松比ν＝1/6而得出的。单跨双向板的跨中或支 座弯矩可按下式计算：
M＝表中系数×(g+q)l02
(8-9)
式中 M——跨中或支座单位板宽内的弯矩设计值；
g、q——作用于板上的均布恒荷载及活荷载设计值；
l0——板短跨方向的计算跨度，取lx和ly中的较小值，见附表B.2 中插图。
2024/2/7
(1)

1工程概况根据初步设计成果，提出设计资料及数据如下：（1）、墙体厚度370mm，结构横向长L1＝40m，结构纵向长L 2＝36m。

楼梯位于该层平面的外部，本设计不予考虑。

楼盖采用整体式双向板肋形结构；（2）、该建筑位于非地震区；（3）、建筑物安全级别为二级；（4）、结构环境类别二a类；（5）、建筑材料等级：混凝土强度等级：混凝土C30；钢筋：板中钢筋、梁中箍筋、构造钢筋HRB335级，梁中受力筋HRB400级；（6）、荷载：钢筋混凝土重力密度为25kN／m3，楼面面层为水磨石(25mm厚水泥砂浆，自重为20kN／m2)；梁板天花为混合砂浆抹灰(15mm，重力密度为17kN／m3)，楼面活荷载标准值4kN／m2；永久荷载分项系数，可变荷载分项系数。

（7）、结构平面布置及初估尺寸：板的支承长度为120mm，梁的支承长度为240mm。

柱：b×h＝400mm×400mm，柱子的高度为4m；（8）、使用要求：梁、板允许挠度、最大裂缝宽度允许值见混凝土结构学课本附录；（9）、地基承载力为250KN/m2；（10）、采用的规范：混凝土结构设计规范(GB50010-2010)，建筑结构荷载规范(GB5009—2001)。

图1 梁板结构平面布置由图1可知，支承梁纵向布置，跨度为8000mm，支承梁横向布置，跨度为6000mm。

板按弹性性理论方法计算，板的长边与短边之比小于2故为双向板梁楼盖。

2板的计算确定板厚h 和梁截面荷载计算25mm 水泥砂浆面层 ×20= kN/m 2150mm 钢筋混凝土板 ×25=3 kN/m 215mm 混合砂浆抹灰 ×17= kN/m 2恒载标准值 kN/m 2永久荷载设计值 g =×= kN/m 2可变荷载设计值 q =×= kN/m 2 合计 g+q= kN/m 2板的承载力计算在求各区格板跨内正弯矩时按恒荷载均布及活荷载棋盘式布置计算，取荷载：5.6' 4.5067.3122q g g =+=+= kN/m2 5.6' 2.822q q === kN/m 2在'g 作用下，各内支座均可视作固定支座，边支座按实际情况确定，如果搭接在墙上的视为简支，搭接在梁上的视为固定。

对钢筋混凝土，μ=0.2
2. 多区格等跨连续双向板
◆多区格双向板跨中正弯矩最大时的活荷载不利布 置
连续双向板的内力计算
A
A (1) 跨中最大弯矩的计算
将各区格内力叠加就是 双向板某一区格跨中最 大弯矩
q g
＝
＋
q/2
q/2
－q/2
g+q/2 按四对边称固荷支载计(g算+q中/2)间区格
q/2 －q/2
· 双向板的配筋方式有弯起式和分离式两种。
· 双向板按跨中正弯矩求得的钢筋数量为板的中 央处的数量，靠近板的两边，其弯矩减小，钢筋数 量也可逐渐减少。为方便施工，可将板在l01和l02方 向各划分为两个宽为l01/4（l01为短跨）的边缘板带 和一个中间板带，见图。
· 双向板中受力钢筋的直径、间距和弯起点、切 断点的位置，以及沿墙边、墙角处的构造钢筋要求， 均与单向板的有关规定相同。
图7.12 双向板支承梁承受的荷载
等效荷载
1.3 整体式双向板梁结构
1.3.1 双向板的受力特点
·
（1）双向板沿两个方向弯曲和传递荷载，
即两个方向共同受力，所以两个方向均需配置
受力钢筋.
· （2）双向板在荷载作用下，四角有翘起的 趋势，所以板传给四边支座的压力沿板长方向 不是均匀的，中部大、两端小，大致按正弦曲 线分布。
· （3）双向板加载后在板底中部出现第一批裂 缝，随荷载加大，裂缝逐渐沿4 5 ° 角向板的四角 扩展，直至板底部钢筋屈服而裂缝显著增大。当 板即将破坏时，板顶面四角产生环状裂缝，这些 裂缝的出现促进了板底面裂缝的进一步扩展，形 成塑性铰线，最后板破坏。
· （4）细而密的配筋较粗而疏的配筋有利。
■双向板传力路径

土木工程专业混凝土结构课程设计（双向板）学校名称: XX大学学生姓名：XXX学生学号：XXXXXXXXXX班级：土木工程目录1.设计背景 (1)1.1设计资料 (1)1.2 设计要求 (2)2.设计方案 (3)2.1板布置图 (3)2.2选用材料,地面的做法: (4)3.方案实施 (4)3.1板的计算 (4)3.1.1板的荷载 (6)3.1.2板的内力及配筋 (6)3.2 梁的计算 (10)3.2.1梁的荷载 (10)3.2.2梁内力计算 (12)3.2.3梁配筋计算 (13)3.2.3.1正截面受配弯筋计算 (13)3.2.3.2斜截面受配弯筋计算 (15)目录1 设计资料 (1)2 板的设计 (1)2.1 荷载 (2)2.2 内力计算 (2)2.3 截面承载力计算 (3)3 次梁设计 (3)3.1 荷载 (4)3.2 内力计算 (4)3.3 截面承载力计算 (5)4 主梁计算 (6)4.1 荷载 (7)4.2 内力计算 (7)4.3 截面承载力计算 (11)4.4 主梁吊筋计算 (13)多层工业厂房单向板肋梁楼盖1 设计资料某多层工业厂房设计使用年限为50年，安全等级为二级，环境类别为一类。

结构形式采用框架结构，其中梁柱线刚度比均大于3。

楼盖采用钢筋混凝土现浇单向板肋梁楼盖，厂房底层结构布置图见图1。

楼面做法、边梁、墙、及柱的位置关系见图2。

图1 底层结构布置图楼面活荷载标准值8kN/m 2，楼面面层为20mm 水泥砂浆，梁板的天棚抹灰为20mm 厚混合砂浆。

材料选用混凝土：采用C30（f c =14.3 N/mm 2）钢筋：梁的受力纵筋采用HRB335级钢筋（f y =300 N/mm 2），其余采用HRB300级钢筋（f y =270 N/mm 2）。

2 板的设计板按塑性内力重分布方法设计。

按刚度条件板厚要求取h=L/30=2000/30≈67mm ，工业厂房楼面最小厚度为70mm ，取板厚h=80mm 。

现浇预应力混凝土双向板设计摘要：随着我国经济的飞速发展，建筑业也得到了长足的进步，因此混凝土现浇双向板也得到了广泛的应用。

对此，笔者根据个人多年来的相关行业工作经验，并结合我国建筑行业实际情况对混凝土现浇双线板的设计进行分析，并通过对黑龙江省某市一建筑的现浇预应力混凝土双向板的设计进行详细分析，并提出几点建议，希望可以起到抛砖引玉的目的，推动我国建筑行业的可持续发展。

关键词：现浇预应力混凝土；双向板；设计；计算前言建筑行业的蓬勃发展造成了现浇预应力混凝土双向板的广泛使用，本文通过对现浇预应力混凝土双向板的设计进行分析，再通过实例对其材料选择、预应力工艺及线型等设计过程进行详述，希望可以为同类工程设计提供了参考。

2、现行规范中现浇双向板的常用设计方法2.1、弹性理论即根据板的不同支承情况，编制表格，计算时根据板长短边长之比，查出弯矩系数，便可按公式M=表中系数×计算出弯矩，它主要是根据小挠度弹性薄板理论得出的。

其中：——均布荷载设计值；——短边计算跨度2.2、塑性理论即塑性铰线的理论。

它是假定破坏图式——由塑性铰线使双向板构成一个几何可变体系，然后求出这些板的承受荷载，称为极限荷载。

计算中假定:(1)塑性铰在弯矩最大处；(2)分布荷载为直线，活载满布；(3)节板为刚性板，变形集中在塑性铰处；(4)塑性铰线上只有一定值的钣线弯矩。

设计时只需已知板厚，支承梁宽及长短边之比G，再指定a、B，便可从中间板格依次向周边板格进行计算。

计算中主要依据虚功原理，可计算出相应的MX，MY等。

2.3、防止其它破坏形式的一些方法2.3.1、跨中正弯矩处钢筋弯起一部分伸入支座，如果过早弯起，可能该处先于跨中出现塑性铰。

2.3.2、如果活载不按上述假定的满布而是棋盘布置时，区格会发生图示破坏。

因为支座上承受负弯矩钢筋伸出长度不够；过早截断或弯下造成的。

对于这两种破坏形式的控制其实并未采用其它设计方法，它仍然是采用塑性理论，只是采用了一些构造规定，所以本文不单独进行分析。
