ABB VFD变频器ACS550 完整参数表

下表列出了所有的参数。表头中的缩写含义如下：

• S= 参数仅能在传动停止时才能修改。

• 用户= 留下的空间是为了写入用户的设定值

代码 英文名称 中文名称 范围 分辨率 缺省值 用户 S

Group 99: 起动数据

9901 LANGUAGE 语言 0…3 1 0

9902 APPLIC MACRO 应用宏 -3…8, 31 1 1

9904 MOTOR CTRL

MODE 电机控制模式 1= 矢量速度，2= 矢量转矩，3= 标量速度 1 3

9905 MOTOR NOM

VOLT 电机额定电压 -2: 115…345 V 1 V 230 V

-4: 200…600 V 1 V 400 V

9906 MOTOR NOM

CURR 电机额定电流 0.2*I2hd…2.0*I2hd 0.1 A 1.0*I2hd

9907 MOTOR NOM

FREQ 电机额定频率 10.0…500.0 Hz 0.1 Hz 50.0 Hz

9908 MOTOR NOM

SPEED 电机额定转速 50…30,000 rpm 1 rpm 取决于容量

9909 MOTOR NOM

POWER 电机额定功率 0.2…3.0*Phd 0.1 kW 1.0 * Phd

9910 MOTOR ID RUN 电机辨识运行 0 = 关闭，1= 开启 1 0

9915 MOTOR COSPHI 电机功率因数 0 = 辨识，0.01…0.97 0.01 0

Group 01: 运行数据

0101 SPEED & DIR 转速和方向 -30000…30000 rpm 1 rpm -

0102 SPEED 转速 0…30000 rpm 1 rpm -

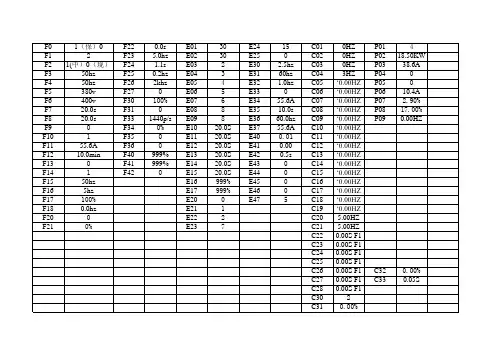

F01（保）0F220.0sE0130E2415C010HZP014

F12F235.0hzE0230E250C020HZP0218.50KW

F21(中）0（现）F241.1sE032E302.5hzC030HZP0338.6A

F350hzF250.2hzE043E3160hzC043HZP040

F450hzF262khzE054E321.0hzC05‘0.00HZP050

F5380vF270E065E330C06‘0.00HZP0610.4A

F6400vF30100%E076E3455.6AC07‘0.00HZP072.90%

F720.0sF310E088E3510.0sC08‘0.00HZP0817.00%

F820.0sF331440p/sE098E3660.0hzC09‘0.00HZP090.00HZ

F90F340%E1020.0SE3755.6AC10‘0.00HZ

F101F350E1120.0SE400.01C11‘0.00HZ

F1155.6AF360E1220.0SE410.00C12‘0.00HZ

F1210.0minF40999%E1320.0SE420.5sC13‘0.00HZ

F130F41999%E1420.0SE430C14‘0.00HZ

F141F420E1520.0SE440C15‘0.00HZ

F1550hzE16999%E450C16‘0.00HZ

F165hzE17999%E460C17‘0.00HZ

F17100%E200E475C18‘0.00HZ

F180.0hzE211C19‘0.00HZ

F200E222C205.00HZ

F210%E237C215.00HZ

C220.00S F1

C230.00S F1

C240.00S F1

C250.00S F1

C260.00S F1C320.00%

C270.00S F1C330.05S

C280.00S F1

C302

C310.00%H030H360A0160HZ

STEP-DP系列货梯专用变频器参数表

操作器的U参数用于显示变频器运行的9个实时参数。这些参数只能显示

功能码 名称 内容 单位 出厂设定

U00 反馈速度 监视电机反馈的速度值 rpm ×

U01 指令速度0 速度给定指令值 rpm ×

U02 指令速度1 滤波后速度给定指令值 rpm ×

U03 速度偏差 反馈速度和指定速度之间的差值 rpm ×

U04 输出电流 输出电流的监视 A ×

U05 力矩偏置 % ×

U06 直流母线电压 监视变频器内部的主回路直流电压 V ×

U07 输入DI1-

DI12 确认端子DI1- DI12的输入状态

端子DI1：保留

端子DI2：保留

端子DI3、4、5：多段速指令

端子DI6：

端子DI7＝1：上行指令有效

端子DI8＝1：下行指令有效

端子DI9＝1：运行指令有效

端子DI10： × × 端子DI11：

端子DI12：

U08 输出DO1-DO6 确认端子DO1- DO6的输出状态

端子DO1：

端子DO2：运行信号

端子DO3：故障

端子DO4：

端子DO5：

端子DO6： × ×

F参数表

功能组/码 名 称 内 容 设定范围 单位 出厂设定 备 注

F00 固件

版本 变频器的软件版本号

当为99.99时，按ENTER键操作器所有参数都初始化为出厂设定 × × 44.17

F01 额定功率 变频器额定功率 5.5～37 kW 11.00

F02 零速比例：P F03>0时，在F13持续时间内作用。 0～655.35 × 100.00

F03 零速积分：I 保持出厂参数，电梯可0～655.35 × 0.00 以慢车运行后设定值。

F04 低速比例：P 运行频率≤F1，

电机处于制动状态时。 0～655.35 × 100.00

循环泵 补水泵

1．变频器菜单动

1.1 简单启动

2/3线控制 2线控制 2线控制

宏设置 泵和风机 PID调节器

用户定制宏 Yes Yes

标准电机频率 50Hz IEC 50Hz IEC

电机额定功率 根据水泵设置 根据水泵设置

电机额定电压 根据水泵设置 根据水泵设置

电机额定电流 根据水泵设置 根据水泵设置

电机额定频率 根据水泵设置 根据水泵设置

电机额定速度 根据水泵设置 根据水泵设置

最大输出频率 50Hz 50Hz

自整定 未完成 未完成

自整定状态 电阻未整定 电阻未整定

改变输出相序 A-B-C 相序 A-B-C 相序

电机热保护电流 根据水泵设置 根据水泵设置

加速时间 30 3

减速时间 30 3

低速频率 0 40

高速频率 50 50

1.2 监视 默认 默认

1.3 设置

斜坡增量 0.1s 0.1s

加速时间 30s 3s

减速时间 30s 3s

第二加速时间 默认 5s

低速频率 0 40

高速频率 50 50

电机热保护电流 根据水泵设置 根据水泵设置

自动直流注入电流1 默认 默认

自动直流注入时间1 默认 默认

自动直流注入电流2 默认 默认

自动直流注入时间2 默认 默认

变频器开关频率 12.0KHz 12.0KHz

电流限幅1 根据水泵设置 根据水泵设置

电机预磁设置 不预磁 不预磁

低速运行超时 0s 10s

（睡眠偏置极限） 1Hz

（PID比例增益） 0.3

（PID积分增益） 1.0

（PID微分增益） 0.0

（PID斜坡） 3s （PID最小输出值） 0Hz
