隧道钻孔爆破作业指导书

钻爆作业指导书1 适用范围适用于新建xxxxx铁路xxxx标隧道钻爆作业。

2 作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，查找施工危险源，在施工现场悬挂危险源告示牌，制定可行性应急预案。

对施工人员进行安全技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2 外业技术准备（1）施工作业层中所涉及的各种外部技术数据收集。

测量仪器必须准确无误，并经过权威检测中心鉴定合格；施工前测量放样，放出隧道开挖轮廓线，交桩至作业层。

（2）钻爆设计确定：炮眼的布置、数目、深度和角度，装药量和装药结构，起爆方法和爆破顺序，凿岩机的台数安排等。

（3）开挖台车准备就绪，加固良好，防护安全。

（4）开挖作业照明安装，高压风水管的连接到位。

（5）机械、机具数量满足要求且状况良好。

（6）人员到位，且培训合格。

3 技术要求3.1安排好施工过程测量，以保证隧道设计方向和坡度施工，使开挖断面符合图纸所示尺寸，尽量做到不欠挖和不超挖。

洞内还应每隔50米设置一水准点。

3.2开挖必须按批准的施工方案执行，不得随意更改参数。

3.3钻爆作业时必须严格遵守“爆破作业规程”，按批准的爆破专项方案实施，根据试爆确定工艺参数，不同岩层及时调整爆破用约量，并报监理单位确认。

用测量仪器放出布点位置，然后进行钻孔、装药、爆破。

3.4采用光面爆破，严格控制超欠挖。

3.5隧道设计断面大，上部开挖完成后应及时进行锚喷初期支护施工，确保工序衔接，及早施作仰拱，改善受力情况。

3.6施工过程中应对围岩及支护结构进行位移及应力量测，以便监控其稳定状态。

3.7科学安排各工序的衔接，严格控制各工序施工时间，避免各种资源的闲置浪费。

4 钻爆法施工工艺流程4.1钻爆设计说明4.1.1 隧道Ⅴ级围岩的爆破施工①本分部根据地质条件、开挖断面、开挖进尺、爆破器材等条件编制Ⅴ级围岩爆破设计参数Ⅴ级围岩爆破设计参数A 根据本工程地质情况和进度要求，采用直眼掏槽形式，并适当加深加大掏槽眼（比其它眼深约20cm，比其它眼大），以保证掏槽效果。

隧道开挖作业指导书（钻爆法）1.适用范围适用于一般隧道所有围岩,个别工法视情况选用。

（参考项目源：向莆铁路、福永高速、小康高速、沪昆铁路、贵广铁路）2.作业准备2.1内业技术准备认真审核图纸，牢记图纸要求的技术参数，对施工中可能遇见的难题，制定相应的应急措施。

对负责开挖施工的技术人员加强技术培训与指导，令其熟悉规范及技术标准，对所有参与开挖施工的人员作技术交底。

2.2外业技术准备施工作业层所需的各种外部数据的收集。

修建生活用房，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公的需要。

根据现场围岩情况进行试爆，确定爆破参数。

根据设计断面和确定好的爆破参数放线，确保放线的准确性。

3.技术要求要求本标段隧道按新奥法原理组织施工，并要根据不同围岩级别及周边环境选择相应工法，应根据监控量测结果，适时施作二次衬砌。

对于围岩较差的隧道地段施工严格按照“严控水、强支护、短进尺、勤量测”的原则组织施工，应特别注意地表冲沟、陷穴对隧道的影响，要加强调查和处理。

石质隧道破碎带按照“先支护、后开挖、短进尺、弱爆破、快封闭、勤量测”的原则进行组织施工。

隧道开挖前，首先完成洞口截水沟、洞口土方及边仰坡防护施工。

洞口土方采用挖掘机配合装载机自上而下分层施工，大型自卸汽车运输，并及时做好坡面防护，开挖一段（台阶）防护一段（台阶）。

洞口明洞采用明挖法施工，开挖至明暗分界线后，先施做护拱混凝土，然后施做暗洞超前大管棚，随后立即做好明洞衬砌，随后进入暗洞施工，待明洞混凝土达到设计规定的强度后及时进行明洞洞顶回填。

暗洞开挖根据围岩情况确定其开挖方法，正洞Ⅴ级地段一般采用三台阶七步开挖法，Ⅴ级浅埋偏压一般采用双侧壁导坑法施工，正洞Ⅳ级采用三台阶七步开挖法或三台阶临时仰拱法施工，每循环进尺控制在1m以内，Ⅲ级及辅助坑道Ⅳ、Ⅴ级围岩采用台阶法施工，每循环进尺控制在2.5m以内。

Ⅱ围岩正洞及辅助坑道采用全断面开挖法。

石质隧道采用钻爆法开挖，出碴采用装载机配合大型或中型自卸汽车无轨运输。

预报
警报共四种工作方案和四个工作步骤。
围岩稳 根据开挖后围岩的稳定状态、结构和完整状态，对隧道围岩稳定
2 定 性进行初步评价；然后结合围岩内的地下水情况以及围岩的地应
性评价
力状态等评价参数进行围岩稳定性的最终评价。
施工建 依据围岩的工程地质条件和围岩级别，提出预支护方案和地质灾
3
议
害防治措施等应急处理方案。

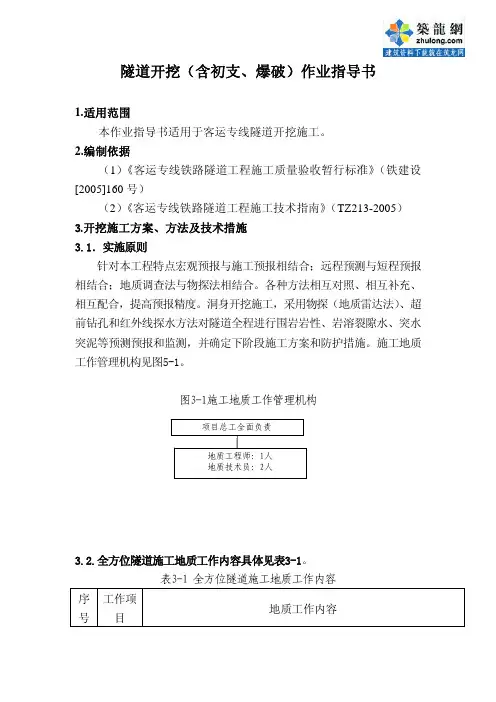

图3-1施工地质工作管理机构
项目总工全面负责
地质工程师：1人 地质技术员：2人
3.2.全方位隧道施工地质工作内容具体见表3-1。
表3-1 全方位隧道施工地质工作内容
序 工作项 号目
地质工作内容
综合超 隧道所在地区主要不良地质和地质灾害宏观预报，隧道洞身主要
1 前地质 不良地质体的中、短期超前预报，超前钻探和施工地质灾害临近
Ⅷ
Ⅱ
7
隧1
Ⅹ9
中壁
道
中3
Ⅳ
线 横联
Ⅻ 11
5Ⅵ
ⅩⅧ
ⅣⅡ
7
1
9
3
11
5
Ⅻ
Ⅵ
2～3m 2～3m 5～7m 2～3m2～ 3m
图 3-5 CRD 工法开挖施工工序流程图 隧道开挖采用20m3电动空压机供风，YT28气腿钻钻孔，毫秒雷管、 乳化炸药起爆，采取光面爆破、预裂爆破等控爆工艺严格控制超欠挖， 施工中视实际地质情况采用机械与爆破相结合。采用YT28风动凿岩机钻 孔，非电毫秒雷管控制爆破开挖。Ⅳ级围岩台阶长度控制在15～20m范围 内；Ⅴ级围岩台阶长度控制在5～10m范围内。 3.7.3.2.爆破设计： （1）设计原则 根据地质条件，开挖断面、开挖进尺，爆破器材情况编制爆破设计 方案。 ①合理选择周边眼间距及周边眼的最小抵抗线，辅助炮眼交错均匀 布置，周边炮眼与辅助炮眼眼底在同一垂直面上，掏槽眼加深20cm。 ②严格控制周边眼装药量，间隔装药，使药量沿炮眼全长均匀分布。 ③选用低密度低爆速、低猛度的炸药，本工程采用乳化炸药，非电 毫秒雷管起爆。 ④采用微差爆破，周边眼采用导爆索起爆，以减小起爆时差。 （2）钻爆参数的选择 通过爆破试验确定爆破参数，试验时参照 “表3-2 光面爆破参数

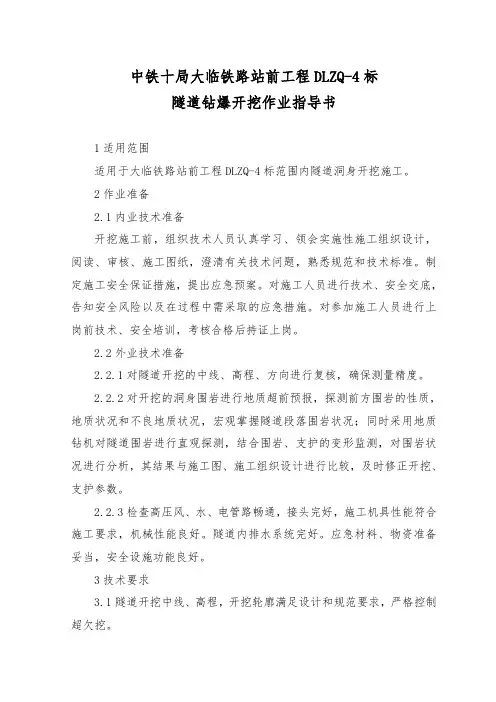

中铁十局大临铁路站前工程DLZQ-4标隧道钻爆开挖作业指导书1适用范围适用于大临铁路站前工程DLZQ-4标范围内隧道洞身开挖施工。

2作业准备2.1内业技术准备开挖施工前，组织技术人员认真学习、领会实施性施工组织设计，阅读、审核、施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术、安全交底，告知安全风险以及在过程中需采取的应急措施。

对参加施工人员进行上岗前技术、安全培训，考核合格后持证上岗。

2.2外业技术准备2.2.1对隧道开挖的中线、高程、方向进行复核，确保测量精度。

2.2.2对开挖的洞身围岩进行地质超前预报，探测前方围岩的性质，地质状况和不良地质状况，宏观掌握隧道段落围岩状况；同时采用地质钻机对隧道围岩进行直观探测，结合围岩、支护的变形监测，对围岩状况进行分析，其结果与施工图、施工组织设计进行比较，及时修正开挖、支护参数。

2.2.3检查高压风、水、电管路畅通，接头完好，施工机具性能符合施工要求，机械性能良好。

隧道内排水系统完好。

应急材料、物资准备妥当，安全设施功能良好。

3技术要求3.1隧道开挖中线、高程，开挖轮廓满足设计和规范要求，严格控制超欠挖。

3.2炮眼痕迹保存率符合规范要求。

3.3隧道开挖断面净空必须符合设计要求。

隧道开挖应严格控制超欠挖，石质坚硬岩石个别突出部分（每1m2不大于0.1m2）侵入衬砌应小于5cm。

拱脚和底脚以上1m范围严禁欠挖。

4施工程序与工艺流程4.1根据隧道围岩状况，隧道的开挖方法有全断面法、台阶法、三台阶法、三台阶临时横撑法、三台阶临时仰拱法等，根据开挖方法的不同，每一循环隧道开挖的程序有所不同。

全断面开挖是按隧道的设计轮廓一次开挖完成，；台阶法开挖分为两步，即上台阶开挖支护后进行下台阶开挖支护，完成一个开挖循环，适用于隧道内Ⅲ、Ⅳ级围岩地段；三台阶法将隧道一个断面分三个断面进行开挖，即上断面开挖支护、中断面开挖支护、下断面开挖支护、仰拱开挖支护，适用于适用于黄土隧道和Ⅳ、Ⅴ级围岩地段，三台阶设临时横撑法是在三台阶法施工基础上采用I18钢架临时支撑上中台阶，三台阶临时仰拱法与三台阶临时横撑法施工方法一样，但需要对临时支撑钢架喷射C25混凝土。
