隧道各施工工序作业指导书.

高速铁路隧道工程各分项施工作业指导书1. 引言本文档是针对高速铁路隧道工程各分项施工作业的指导书，旨在明确各项工作的要求和流程，以确保施工过程的顺利进行。

2. 施工前准备在进行高速铁路隧道工程各分项施工前，需要做以下准备工作：2.1 施工人员安排根据工程需要，合理安排施工人员，并确保其具备相应的资质和技能。

2.2 施工设备准备准备必要的施工设备和工具，确保其完好无损并符合安全标准。

3. 施工流程高速铁路隧道工程的各分项施工流程如下：3.1 基坑开挖根据设计要求，进行基坑开挖工作。

注意土层稳定和防止坍塌的措施。

3.2 墙体施工根据设计图纸，进行墙体施工，使用合适的材料和工艺，保证施工质量。

3.3 回填与压实针对挖掘的基坑进行回填与压实，确保地基的稳定性和承载力。

3.4 隧道支护根据设计要求，进行隧道支护工作，使用合适的支护结构和材料，确保隧道的安全性。

3.5 隧道排水进行隧道排水工作，确保隧道内部的排水通畅，防止积水和泥浆涌入。

3.6 隧道内部装修根据设计要求，进行隧道内部的装修工作，包括墙面、地面和照明等。

3.7 其他施工事项根据具体情况，可能还需要进行其他的施工事项，比如设备安装、通风系统等。

4. 安全要求高速铁路隧道工程各分项施工中，必须严格遵守安全要求，包括但不限于以下内容：- 施工人员必须佩戴个人防护装备，如安全帽、防护鞋等。

- 施工现场必须设置明显的安全警示标志，并保持清晰可见。

- 施工期间，必须严格遵守施工规程和操作规范，依照安全要求进行施工。

- 施工设备必须经过安全检查，并定期进行维护和保养。

5. 质量控制为确保高速铁路隧道工程各分项施工的质量，需进行质量控制措施，包括但不限于以下内容：- 施工过程中，对材料的选用、进场验收、储存等进行严格管理。

- 施工现场必须进行质量检查，确保施工符合设计要求和质量标准。

- 出现质量问题时，及时采取纠正措施，并进行记录和报告。

6. 施工验收高速铁路隧道工程各分项施工完成后，需进行验收工作，以确保施工的合格性和安全性。

洞口段施工作业指导书1、洞口边仰坡及截水沟施工：洞口截水沟结合地形条件选择地面植被破坏小、排水畅通的地方进行设置。

截水沟开挖采用人工配合风镐进行，水沟浆砌片石采用挤浆法人工进行砌筑。

洞口边仰坡按设计坡度，人工配合挖掘机，自上而下分层进行开挖，随挖随刷一次到位, 局部大孤石采用松动爆破。

2、边仰坡防护：自上而下随挖随喷分层进行，并设置Φ22砂浆锚杆，锚杆长度1.5m，间距1.2m梅花布置；并挂钢筋网，钢筋直径φ8，网格间距20×20cm；喷射混凝土强度等级C20，厚度10cm。

3、洞口长管棚施工①长管棚超前支护刚度大，可承受土体的垂直和侧向压力，长管棚超前预支护具有棚架、锚固、固结地层的三种功能，它将部分荷载有效地吸收和传递到已封闭的支护结构上。

在软弱松散不良地质地带，通过长管棚注浆补充固结土体，增强隧道上方土体的稳定性，保证隧道进洞安全，满足围岩开挖稳定的要求。

②洞口长管棚设计参数隧道进、出口两端均采用长20m的长管棚，长管棚采用φ108×5的无缝钢管，长管棚施工示意图隧道超前管棚施工示意图入土深度18.5m ，由3m 、5m 两种长度管节由丝扣连接组成，丝扣搭接长度15cm 。

长管棚环向间距33.3cm ，在开挖轮廓线外25cm 处，拱部140°范围布置。

外插角1°， 与隧道中线方向一致。

施工采用地质钻水平钻孔，风钻配合顶入，注浆泵注浆。

隧道必须在管棚施工以后才能进洞开挖。

③ 长管棚施工工艺 管棚加工浆液制作隧道开挖注 浆打入管棚钻孔与清孔钻机就位搭设工作平台套拱施工劳材机准备测量放线地质调查④ 长管棚施工注浆工艺流程图长管棚施工注浆工艺流程图⑤长管棚施工方法根据管棚常规施工的过程，可以分为以下几个步骤：制作导向架（套拱）顶管封口注浆。

A 导向架（套拱）导向架的作用是保证钻孔方向的正确，使其孔向不发生偏斜，要求自身要有足够的强度和刚度，可用型钢或混凝土制作而成。

隧道施工作业指导书一、引言本文档旨在为隧道施工作业人员提供必要的指导和规范，确保隧道施工作业的安全和顺利进行。

在进行隧道施工作业前，请仔细阅读本指导书，并严格按照规定操作。

二、施工前准备1.安全准备:–隧道施工作业人员必须佩戴符合要求的安全帽、安全鞋，并穿着合适的工作服。

–必须配备有效的通风设备，以确保施工现场的空气流通和质量。

–检查隧道施工现场的围护结构和辅助设备是否符合安全要求，如有异常应立即报告相关人员。

–设置明显的警示标志和隔离栏杆，确保施工区域的安全。

2.施工设备准备:–检查施工设备的完好性和运行状况，如有故障或异常，应及时维修或更换。

–确保施工设备的操作人员经过专业培训，熟悉设备的操作和维护。

3.施工材料准备:–质量合格的施工材料应提前准备，并妥善保管。

–所有施工材料必须符合相关标准和规范，不得使用过期或损坏的材料。

三、施工流程1.地表准备:–清理施工现场，确保地表平整。

–根据设计要求，设置必要的支撑结构或围护体。

–对施工区域进行测量标志，确保施工尺寸的准确性。

2.开挖施工:–根据设计要求和工程进度，逐步开展隧道的开挖工作。

–采用适当的爆破技术和施工方法进行开挖。

–注意控制开挖的深度和形状，以确保隧道的稳定性和安全性。

3.地下施工:–根据设计要求和工程进度，进行施工材料的运输和敷设。

–按照要求安装和连接各种设备和管道。

–保持施工现场的清洁和整齐。

4.结构施工:–根据设计要求，进行隧道结构的施工和加固工作。

–使用合适的材料和技术进行结构施工。

–确保施工过程中的质量控制和监督。

四、施工安全措施1.防护措施:–施工部位必须设置警示标志和明显的隔离栏杆，限制非施工人员的进入。

–提供足够的安全出口，并确保疏散通道的畅通。

–定期进行安全检查，确保施工场地的安全。

2.应急措施:–配备灭火器材，设立火警报警设备，并定期进行检查和维护。

–对施工人员进行急救培训，并设立急救设备和医疗援助站。

–制定应急预案，并进行应急演练。

目录大象山隧道作业指导书 (2)第一章隧道超前地质预报施工作业指导书 (2)第二章超前大管棚施工作业指导书 (14)第三章超前小导管施工作业指导书 (22)第四章超前帷幕注浆施工作业书 (29)第五章全断面法开挖作业指导书 (38)第六章台阶法开挖作业指导书 (49)第七章隧道监控量测作业指导书 (61)第八章三台阶法、三台阶临时仰拱法作业指导书 (76)第九章钢架制作及安装作业指导书 (90)第十章锚杆施工作业指导书 (100)第十一章喷射混凝土作业指导书 (107)第十二章仰拱及填充作业指导书 (121)第十三章隧道防排水施工作业指导书 (135)第十四章钢筋工程施工作业书 (149)第十五章二次衬砌作业指导书 (153)第十六章衬砌背后注浆施工作业指导书 (170)第十七章明洞工程施工作业指导书 (178)第十八章帽檐斜切式洞门施工作业指导书 (196)第十九章水沟、电缆槽施工作业指导书 (210)第二十章隧道通风与防尘施工作业指导书 (220)第二十一章隧道逃生与应急措施指导书 (225)第二十二章钻爆作业指导书 (231)大象山隧道作业指导书第一章隧道超前地质预报施工作业指导书1 适用范围适应于新建铁路福州至平潭铁路站前二标大象山隧道工程。

2 作业准备2.1 作业现场调查（1）调查洞内外的常规作业环境及特殊作业环境；（2）调查地质、水文气象、地形地貌等对施工的要求或限制，并制定相应的应急处理措施。

2.2 技术方案超前地质预报目前常用的方法有物理勘探法、地质调查法、超前钻探法、超前导坑预报法等，施工中应将这几种预报手段综合运用，取长补短，相互补充和印证。

3 技术要求（1）、进行超前地质预报前，应研究既有区域地质、工程地质资料，必要时进行地表补充测绘，全面了解隧址区地质情况，分析和把握存在的主要工程地质问题、主要地质灾害隐患及其分布范围、在隧道内揭示的大致里程等，核实与领会设计文件中关于地质复杂程度分级、超前地质预报方案的内容。

路桥隧施工作业指导书路桥隧施工作业指导书一、施工前准备1. 了解工程图纸及技术要求；2. 制定施工方案，确定施工工艺流程；3. 确定建设现场，对场地进行清理，测量场地大小及周围环境情况；4. 修建建筑工地符合规定，安排好施工用电、用水、用气等设备；5. 为施工准备好必要的机具、工具、设备、原材料。

二、施工人员安全1. 确保每位从业人员持有合法的工作证明和相关证明文件；2. 所有从业人员必须参加安全培训和操作指导；3. 严格执行安全规章制度和操作规程；4. 安排专人负责监督现场安全。

三、隧道施工1. 进行前期处理，如采取渗透加固、支护等安全处理措施；2. 根据设计要求，对隧道进行出入口、穿越路段的处理；3. 根据设计要求，对隧道进行出口通风、照明等处理措施；4. 按照设计要求，按工艺流程施工隧道；5. 严格执行防火、防爆、防毒等施工安全措施；6. 隧道施工过程中要注意防止塌方、坍塌等现象的发生。

四、桥梁施工1. 根据设计要求选择桥梁建设的类型，确定桥梁布置、跨度和主要构件；2. 采用合适的建筑材料，确保桥梁的质量；3. 进行基础施工，包括设立临时桥梁、施工搭设架台等；4. 进行支撑及桥梁框架的构件制作；5. 组装桥梁框架及各种构件，并进行加固、焊接等处理；6. 对悬索桥、斜拉桥等进行斜拉索、吊装等操作；7. 对桥梁进行检查、修复、涂漆等处理。

五、道路施工1. 根据设计要求，确定道路线路；2. 进行路基处理，确保平整、牢固；3. 进行路面处理，应选择合适的建筑材料和施工工艺；4. 加强道路的排水和排沙能力；5. 安装和修复道路边角石、护栏、警示标志等；6. 清理现场及施工垃圾。

7. 道路施工过程中要注意安全，如铺设防滑层等处理措施。

六、施工质量1. 严格按照设计要求和技术要求施工；2. 工程质量控制管理；3. 每项施工质量必须经过验收才能进入下一步工作；4. 在施工中发现质量问题，要及时处理。

七、施工完成后1. 施工完成后要及时清理工地；2. 停止工作、关闭施工区域安全警示标志和设备；3. 进行验收。

第一章台阶法磨盘山隧道总体施工方案为新奥法施工，开挖方法为Ⅳ、Ⅴ级施工采用台阶法开挖，Ⅳ、Ⅴ级围岩情况段施工采用台阶法，出渣采用挖掘机或侧卸式装载机扒渣汽车运输出渣。

第二章工艺程序第一节新奥法施工程序㈠新奥法施工程序框图见图新奥法施工程序框图㈡施工要点1、少扰动:是指在进行隧道开挖时，要尽量减少对围岩的扰动次数、扰动强度、扰动范围、扰动持续时间。

2、弱爆破:在钻爆过程中采用预裂爆破、光面爆破等钻爆方法,减少围岩的扰动。

3、早喷锚:是指开挖后及时施作初期锚喷支护，使围岩的变形进入受控制状态。

这样做一方面是为了使围岩不致因变形过度而产生坍塌失稳；另一方面是使围岩变形适度发展，以充分发挥围岩的自承能力，同时采取超前支护措施。

4、勤测量:是指以直观、可靠的量测方法和量测数据来准确评价围岩（或围岩加支护）的稳定状态，或判断其动态发展趋势，以便及时调整支护形式、开挖方法，确保施工安全和顺利进行。

量测是现代隧道及地下工程理论的重要标志之一，也是掌握围岩动态变化过程的手段和进行工程设计、施工的依据。

5、紧封闭:一方面是指采取喷射混凝土等防护措施，避免围岩因长时间暴露而使强度和稳定性的衰减。

另一方面更为重要的是指要适时对围岩施作封闭形支护，这样做不仅可以及时阻止围岩变形，而且可以使支护和围岩进入良好的共同工作状态。

第二节洞口施工工艺㈠工艺框图见图。

㈡施工要点1、施工准备修建洞口临时生产设施，包括水、电、生产、生活房屋等，进驻施工队伍及部分机械设备，以能够满足进洞要求。

2、开挖⑴开挖前先修筑边仰坡截水沟，清除洞口上侧方有可能滑塌的表土、灌木及山坡危石。

⑵洞口刷坡按设计要求，先测量放样，然后自上而下分层开挖，开挖采用人工配合挖掘机进行。

⑶每层开挖后及时施作临时防护，进行锚喷挂网支护。

⑷洞口时预留核心土。

3、洞口修筑⑴洞口处先施工大管棚，以保证安全进洞。

⑵在洞口段衬砌完成及雨季之前施作洞门。

洞口施工工艺框图二次衬砌12米第三节开挖工艺一、上弧导预留核心法施工㈠上弧导预留核心法施工工艺框图见图5.13。

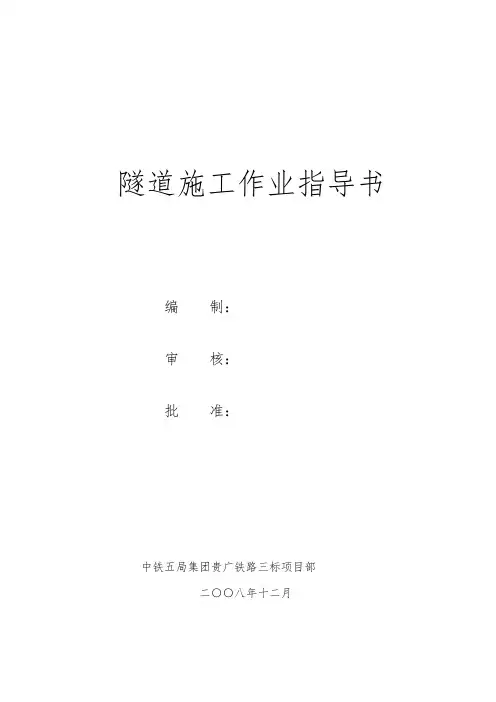

隧道施工作业指导书编制：审核：批准：中铁五局集团贵广铁路三标项目部二○○八年十二月隧道开挖作业指导书一、准备工作1、施工场地布置，建设生产设施，具备施工生产能力。

2、风水电的准备工作：开挖前作好施工用风、用水、用电的准备，确保开挖顺利进行。

3、材料及机具的准备：作好施工用料的准备，包括管棚、钢筋、钢拱架、锚杆（小导管）、喷射用砼等的准备，作业前应对风钻、喷浆机等进行检查，确保作业工具的正常的使用。

4、技术准备：工程部要认真进行技术交底，交底书要有双方签字确认。

二、开挖作业及程序（一）洞外开挖（1）测量组放线后标出边仰坡开挖线；开挖线5～10m施作洞顶截水沟，完善洞口排水系统。

（2）采用挖掘机沿着开挖线进行开挖，人工修整边坡，洞口边仰坡面按设计坡度进行开挖。

采用爆破法施工时，自上而下按设计坡度进行光面爆破。

（3）边仰坡开挖根据地质情况，自上而下台阶法施工，边挖边护，即时按照设计施作支护，防止雨水冲刷造成滑坡。

（4）洞口设计有长管棚作业时，边仰坡刷方时不能一次到底，为了长管棚施工方便，采用留台阶法进行开挖。

台阶长度视管节的具体长度而定。

（5）明洞开挖要求先挖除明洞上半部分，待进入正洞开挖支护稳定后再行挖除下半部分，直至达到设计底板高程。

（二）超前支护洞口边仰坡支护稳定后按设计要求施作超前小导管；1、超前小导管施工(1)小导管放点布置参数及施工工艺流程土石方开挖形成临时支护作业面后,及时进行挂网喷射砼作业 ,及时封闭开挖面,为超前小导管施工开创作业面。

小导管施工工序作业包括钻孔、布管、封孔、注浆四道工序, 见其施工工艺流程图。

(2)小导管制作:小导管应先期制作好并妥善保存。

小导管采用自购φ42无缝钢管按设计文件及施工规制作,长度为3.5m。

注浆管前端做成圆锥形，长200mm。

尾部预留500mm的止浆段，钻孔沿管壁间隔150mm，呈梅花型布设，孔径8mm，见小导管构造示意图。

小导管施工工艺流程图小导管构造示意图（3）小导管施工要求（1）注浆前严格检查机具、管路及接头处的牢靠程度，注浆时随时进行观察，发现问题及时处理，以防压力冲射伤人。

隧道施工作业指导书一、引言隧道施工作业指导书旨在为隧道施工人员提供详细的施工作业指导，确保施工过程安全、高效、质量可控。

本指导书包括施工前准备、施工过程、施工安全、质量控制等方面的内容。

二、施工前准备1. 工程概述：介绍隧道工程的背景、目标和主要施工内容。

2. 施工方案：详细描述隧道施工的方法、工序和施工顺序。

3. 施工组织设计：确定施工团队的人员组成、职责分工和协调机制。

4. 施工设备准备：列出所需的施工机械设备及其数量、规格和性能要求。

5. 施工材料准备：明确所需的施工材料种类、数量和质量标准。

三、施工过程1. 施工进场：包括设立施工场地、搭建临时设施、组织人员进场等。

2. 地表开挖：根据施工方案要求，采用相应的开挖方法进行地表开挖。

3. 地下开挖：根据施工方案要求，采用相应的开挖方法进行地下开挖。

4. 支护与固结：根据地质条件和设计要求，选择合适的支护与固结措施。

5. 衬砌施工：根据设计要求，进行隧道衬砌的施工工艺和工序。

6. 排水与通风：确保隧道内的排水和通风系统正常运行。

7. 其他工程：根据具体工程要求，进行相应的施工工序。

四、施工安全1. 安全管理制度：明确施工期间的安全管理制度和安全责任人。

2. 施工现场安全：包括施工现场的防护措施、安全警示标识和施工人员的安全防护。

3. 施工机械安全：确保施工机械设备的安全使用和维护。

4. 施工作业安全：规定施工作业人员的安全操作规程和禁止行为。

5. 应急预案：制定施工期间的应急预案，包括事故处理和紧急疏散等。

五、质量控制1. 施工质量标准：明确隧道施工的质量要求和验收标准。

2. 质量控制措施：包括施工过程中的质量检测、监控和纠正措施。

3. 质量验收：规定隧道施工的质量验收程序和验收标准。

六、施工记录与报告1. 施工日志：记录施工过程中的关键节点、问题和解决措施。

2. 施工报告：定期向相关部门提交施工进展报告和质量安全情况报告。

七、总结与展望本指导书总结了隧道施工的经验教训，对今后类似工程的施工提出了展望和建议。

隧道二衬施工作业指导书隧道二衬施工是隧道工程中的重要环节，其质量直接关系到隧道的安全和使用寿命。

为了确保施工质量，提高工作效率，特编写本作业指导书，以供施工人员参考。

一、施工前准备1. 安全措施：施工前必须制定详细的安全计划，并向所有参与施工的人员进行培训。

施工现场必须设置明显的安全警示标志，配备必要的安全设施，如防护网、安全帽、防护眼镜等。

2. 设备检查：施工前必须对所使用的设备进行全面检查，确保其正常运行，如隧道切割机、二衬施工机械等。

3. 材料准备：根据设计要求，准备好所需的二衬材料，包括钢筋、混凝土等，并进行质量检验，确保符合规定标准。

二、施工工序1. 钢筋加工：根据设计要求和施工图纸，对钢筋进行加工和预埋。

加工时必须严格按照规定的尺寸和数量进行，预埋时要确保位置准确。

2. 模板安装：根据设计要求，安装二衬的模板。

模板安装时要保证平整度和垂直度，避免出现变形或倾斜。

3. 混凝土浇筑：在模板安装完成后，进行混凝土浇筑。

浇筑时要注意控制浇注速度和厚度，避免出现空隙和渗漏。

4. 养护处理：混凝土浇筑完成后，必须进行养护处理。

养护时间根据混凝土强度等因素确定，一般为7-14天。

养护期间要保持适宜的湿度和温度，避免混凝土开裂。

5. 后续工序：待混凝土养护完毕后，进行后续工序，如拆除模板、清理施工现场等。

三、施工注意事项1. 施工现场要保持整洁，材料堆放要有序，避免影响施工进度和质量。

2. 施工人员必须穿戴符合要求的个人防护装备，并按规定操作，避免发生意外事故。

3. 施工过程中要严格按照设计要求和施工图纸进行，不得擅自改变或省略施工工序。

4. 施工过程中要进行质量检查，对出现的问题及时处理，确保施工质量。

5. 施工完毕后，要进行验收工作，确保施工质量符合要求。

四、施工管理1. 施工过程中要建立健全的施工管理制度，明确责任分工，确保施工按照计划进行。

2. 施工现场要设置专人负责管理，对施工过程进行监督和检查，及时发现和解决问题。

作业指导书小导管注浆新奥法施工十八字诀弱爆破短进尺强支护勤量测快封闭早衬砌123 3.1 3.1.13.1.23.2 3.2.13.2.23.3 3.3.1 目的：指导注浆人员进行小导管注浆作业；适应范围：本作业指导书适用于深圳地铁第五标段区间隧道及横通道小导管注浆作业；作业程序小导管制作超前小导管按设计采用Φ42 ㎜、壁厚 4 ㎜的钢管加工，长 3.5 m，钢管管头加工成尖头，并焊接密封，孔眼布置先根据设计加工，并在不同地层注浆试验后进行相应调整，导管尾部盲管长度以1-1.5m 为宜。

掌子面注浆管宜长4-6.0m ，孔眼间距0.5-0.7m ，盲管长度宜为1.5-2.0m，管前端焊接密封。

小导管安装拱顶超前小导管根据设计角度及间距布置，需严格控制角度及间距，对于松软地层，采用风钻顶入；较硬地层用风钻钻眼后，安装小导管。

小导管就位后，用高标号水泥沙浆封堵孔口，小导管尾部与钢格栅焊接。

掌子面注浆管孔距为0.7-1.0m，梅花型布设，优先采用风钻顶入，其次采用打眼安装方法。

止浆墙的设置止浆墙应根据地质情况、导管布置、注浆压力设置，保证在注浆过程中不漏浆。

一般在较硬地层，喷射5-10 ㎝厚C20 砼，松软地层或注浆压力较高地层应加挂网片，喷射应更加密实。

对于留有核心土地段，应清除松散土体后再行封闭。

15 ㎝厚C20 砼，孔口处喷射砼应更加密实。

对于留有核心土地段，作业指导书隧道锚杆初期支护新奥法施工十八字诀弱爆破短进尺强支护勤量测快封闭早衬砌1. 目的：指导锚杆作业人员进行锚杆支护作业2. 适用范围：本作业指导书适用于隧道锚杆初期支护作业3. 锚杆作业3.1 原材料锚杆（杆径为20～22mm）及配套的垫板（厚6～10 ㎜，规格：150×150 或200、树脂、早强剂、速凝剂。

×200 ㎜）与螺母、水泥砂浆（强度不小于M20）3.2 工具凿岩机、十字形合金钻头，打击套筒、力矩或套筒板手，锚杆拉力计、木楔。
