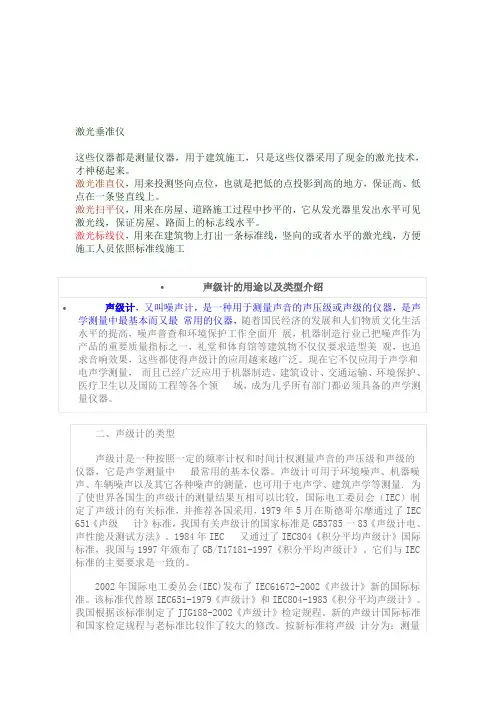

激光垂准仪

这些仪器都是测量仪器，用于建筑施工，只是这些仪器采用了现金的激光技术，才神秘起来。

激光准直仪，用来投测竖向点位，也就是把低的点投影到高的地方，保证高、低点在一条竖直线上。

激光扫平仪，用来在房屋、道路施工过程中抄平的，它从发光器里发出水平可见激光线，保证房屋、路面上的标志线水平。

激光标线仪，用来在建筑物上打出一条标准线，竖向的或者水平的激光线，方便施工人员依照标准线施工

 声级计的用途以及类型介绍

 声级计，又叫噪声计，是一种用于测量声音的声压级或声级的仪器，是声学测量中最基本而又最 常用的仪器，随着国民经济的发展和人们物质文化生活水平的提高，噪声普查和环境保护工作全面开 展，机器制造行业已把噪声作为产品的重要质量指标之一，礼堂和体育馆等建筑物不仅仅要求造型美 观，也追求音响效果，这些都使得声级计的应用越来越广泛。现在它不仅应用于声学和电声学测量， 而且已经广泛应用于机器制造、建筑设计、交通运输、环境保护、医疗卫生以及国防工程等各个领 域，成为几乎所有部门都必须具备的声学测量仪器。

二、声级计的类型

声级计是一种按照一定的频率计权和时间计权测量声音的声压级和声级的仪器，它是声学测量中 最常用的基本仪器。声级计可用于环境噪声、机器噪声、车辆噪声以及其它各种噪声的测量，也可用于电声学、建筑声学等测量. 为了使世界各国生的声级计的测量结果互相可以比较，国际电工委员会（IEC）制定了声级计的有关标准，并推荐各国采用，1979年5月在斯德哥尔摩通过了IEC

651《声级 计》标准，我国有关声级计的国家标准是GB3785一83《声级计电、声性能及测试方法》。1984年IEC 又通过了IEC804《积分平均声级计》国际标准，我国与1997年颁布了GB/T17181-1997《积分平均声级计》。它们与IEC标准的主要要求是一致的。

2002年国际电工委员会(IEC)发布了IEC61672-2002《声级计》新的国际标准。该标准代替原IEC651-1979《声级计》和IEC804-1983《积分平均声级计》。我国根据该标准制定了JJG188-2002《声级计》检定规程。新的声级计国际标准和国家检定规程与老标准比较作了较大的修改。按新标准将声级 计分为：测量

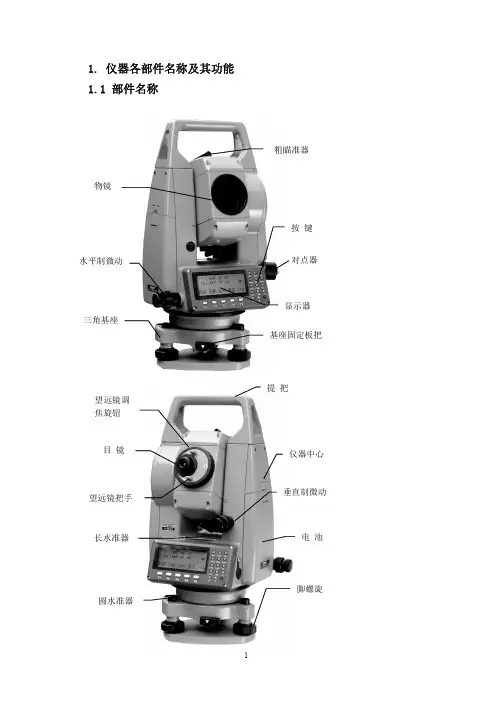

1.仪器各部件名称及其功能1.1部件名称粗瞄准器

显示器按键

三角基座水平制微动基座固定板把物镜对点器

提把

电池仪器中心

垂直制微动

脚螺旋长水准器圆水准器目镜望远镜把手望远镜调焦旋钮1．2显示�显示屏显示屏采用点阵式液晶显示器（LCD），可显示4行中英文、数字，一般上面3行显示观测数据，底行显示软件的功能，它随测量模式的不同而改变。显示界面举例：角度测量模式（第一页）垂直角：90°10′20″水平角：120°30′40″

�显示符号符号含义符号含义V垂直角m以米为距离单位Hr水平角（右旋增量）ft以英尺为距离单位Hl水平角（左旋增量）%垂直角坡度单位HD水平距离dHD水平距离放样差值VD高差dVD高差放样差值SD倾斜距离dSD倾斜距离放样差值N北向坐标°′″以360度为单位E东向坐标g以400哥恩为角度单位Z天顶方向坐标PSM棱镜常数值PPM大气改正值V：90°10′20″Hr：120°30′40″斜距平距坐标置零P1�Hr：120°30′40″HD：65.432mVD：12.345m精测测量角度斜距坐标P1�距距离测量模式（第一页）水平角：120°30′40″水平距离：65.432m高差：12.345m高差

坐标测量模式（第一页）N（北向坐标）：123.456mE（东向坐标）：34.567mZ（天顶坐标）：79.912m菜单模式（主菜单）可进入程序、标准测量、内存管理、仪器校验、基本设置等模式。N：123.456mE：34.567mZ：79.912m精测测量角度斜距平距P1�BTS-6000全站仪程序测量管理校验设置

31．3操作键键名称功能★星键显示器照明开启或关闭，设置棱镜常数和大气改正值电源键电源接通或关闭F1～F5软键功能参见所显示信息ESC退出键返回前一模式或前一显示状态，进入主菜单��翻页键文件或数据列表时翻页��平移键设置通讯波特率时平移。0～9数字键输入数字A～Z字母键输入字母＿～／符号键输入符号1．4功能键（软键）软键信息显示在显示屏的底行，按下对应的功能键则执行相应显示信息命令。角度测量模式V：90°10′20″Hr：120°30′40″斜距平距坐标置零P1�[F1][F2][F3][F4][F5]页数软键显示符号功能1F1斜距进入斜距测量模式F2平距进入平距测量模式F3坐标进入坐标测量模式F4置零水平角置零F5P1�显示第2页软键功能2F1锁定水平角锁定F2置盘用数字输入设置水平角F3R/L水平角右旋增量/左旋增量的变换F4V%垂直角/坡度百分比（%）的变换F5P2�显示第3页软键功能3F1倾斜设置倾斜补偿开或关F2CMPS垂直角模式转换F3D/G角度单位转换F5P3�显示第1页软键功能斜距测量模式V：90°10′20″Hr：120°30′40″SD：12.345m精测测量角度平距坐标P1�页数软键显示符号功能1F1测量进行斜距测量F2角度进入角度测量模式F3平距进入平距测量模式F4坐标进入坐标测量模式F5P1�显示第2页软键功能2F1模式设置测量模式(精测、快测、跟踪、单次)F2信号设置棱镜、大气改正、音响模式F3放样选择放样测量模式F4m/ft距离单位转换F5P2�显示第1页软键功能平距测量模式Hr：120°30′40″HD：12.345mVD:0.566m精测测量角度斜距坐标P1�页数软键显示符号功能1F1测量进行平距测量F2角度进入角度测量模式F3斜距进入斜距测量模式F4坐标进入坐标测量F5P1�显示第2页软键功能2F1模式设置测量模式(精测、快测、跟踪、单次)F2信号设置棱镜、大气改正、音响模式F3放样选择放样测量模式F4m/ft距离单位转换F5P2�显示第1页软键功能坐标测量模式N：123.456mE：34.567mZ：79.912m精测测量角度斜距平距P1�页数软键显示符号功能1F1测量进行坐标测量F2角度进入角度测量模式F3斜距进入斜距测量模式F4平距进入平距测量模式F5P1�显示第2页软键功能2F1模式设置测量模式(精测、快测、跟踪、单次)F2信号设置棱镜、大气改正、音响模式F3设置设置测站点、后视点、棱镜高。F4m/ft距离单位转换F5P2�显示第1页软键功能2.测量前的准备2.1安置仪器（同经纬仪）其中：整平对中可采用常规方法或利用激光对点器对中；利用激光对点器对中：按动激光对点器开关，使激光对点器发射激光。松开三脚架上的中心手把，轻移仪器，使激光对点器发射之激光点对准测站点，激光对点器延迟时间为5分钟，5分钟后自动关闭。注意：尽量平移仪器,不要让仪器在架头上有转动，以尽可能减少气泡的偏移。2．2打开电源开关1、按下开关键使电源接通，显示仪器厂商信息、版本号（2秒钟）后，提示垂直角过零指令（旋转望远镜开始测量）。2、旋转望远镜，垂直角读数过零，进入测角状态。

详解激光测绘仪器校准的使用技巧

激光测绘仪器是现代测绘工作中不可或缺的重要工具，它通过激光束的发射和接收，能够高精度地获取地面的三维坐标数据。然而，由于各种因素的影响，激光测绘仪器在长时间使用后难免出现偏差和误差。为了确保测绘结果的准确性和可靠性，对激光测绘仪器进行定期校准是必要的。本文将详细介绍激光测绘仪器校准的使用技巧，帮助读者合理利用和保养激光测绘仪器。

1. 准确选择校准地点

激光测绘仪器校准的第一步是选择合适的校准地点。校准地点应尽量远离高大的建筑物、树木和其他容易干扰激光测量的物体。同时，地形应尽量平坦，以减少地形对激光测量的影响。在选择校准地点时，还需考虑周围环境的光照情况，避免强光干扰激光测量的准确性。

2. 妥善处理激光测绘仪器

在进行仪器校准前，必须妥善处理激光测绘仪器，确保其良好的工作状态。首先，应仔细检查仪器的外观是否有损坏或磨损，如发现问题应及时进行修复或更换。其次，检查仪器内部的电池和电线连接是否牢固，以确保仪器的正常供电和通信。最后，检查激光发射机构和接收机构是否干净，如发现灰尘或污渍，应及时清理。

3. 执行仪器校准步骤

激光测绘仪器的校准分为激光水平仪校准和激光垂直仪校准两个步骤。首先，进行激光水平仪的校准。将仪器放置在稳定的支架上，并根据校准器的要求，调整仪器的水平，使其与校准器保持一致。接下来，进行激光垂直仪的校准。同样将仪器放置在稳定的支架上，根据校准器的要求，调整仪器的垂直度，使其与校准器保持一致。在进行校准过程中，应仔细观察仪器显示屏上的数据，确保校准结果在合理范围内。 4. 定期校准和维护

激光测绘仪器的校准不仅是一次性的，而是需要定期进行的。根据使用频率和工作环境的不同，一般建议每隔三到六个月对仪器进行一次校准。此外，还需要进行仪器的定期维护工作，包括清洁仪器内外部的灰尘和污渍、检查电池和电线连接是否正常、更新仪器软件等。定期的校准和维护工作能够保障激光测绘仪器的稳定性和可靠性，提高测绘结果的准确性。

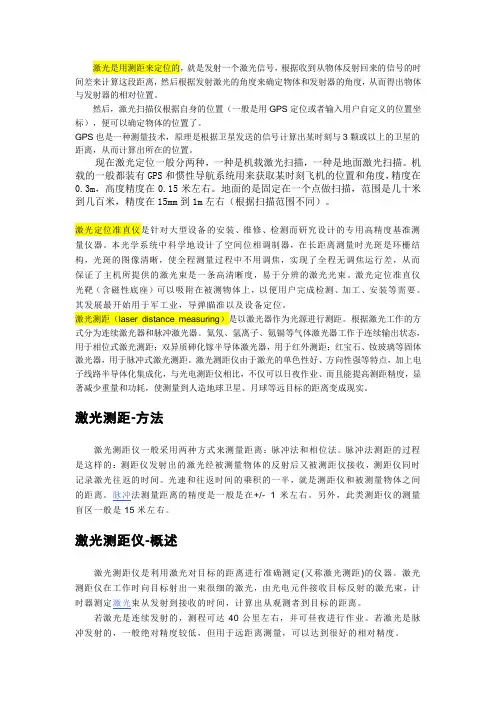

激光是用测距来定位的，就是发射一个激光信号，根据收到从物体反射回来的信号的时间差来计算这段距离，然后根据发射激光的角度来确定物体和发射器的角度，从而得出物体与发射器的相对位置。

然后，激光扫描仪根据自身的位置（一般是用GPS定位或者输入用户自定义的位置坐标），便可以确定物体的位置了。

GPS也是一种测量技术，原理是根据卫星发送的信号计算出某时刻与3颗或以上的卫星的距离，从而计算出所在的位置。

现在激光定位一般分两种，一种是机载激光扫描，一种是地面激光扫描。机载的一般都装有GPS和惯性导航系统用来获取某时刻飞机的位置和角度，精度在0.3m，高度精度在0.15米左右。地面的是固定在一个点做扫描，范围是几十米到几百米，精度在15mm到1m左右（根据扫描范围不同）。

激光定位准直仪是针对大型设备的安装、维修、检测而研究设计的专用高精度基准测量仪器。本光学系统中科学地设计了空间位相调制器，在长距离测量时光斑是环栅结构，光斑的图像清晰，使全程测量过程中不用调焦，实现了全程无调焦运行差，从而保证了主机所提供的激光束是一条高清晰度，易于分辨的激光光束。激光定位准直仪光靶（含磁性底座）可以吸附在被测物体上，以便用户完成检测、加工、安装等需要。

其发展最开始用于军工业，导弹瞄准以及设备定位。

激光测距（laser distance measuring）是以激光器作为光源进行测距。根据激光工作的方式分为连续激光器和脉冲激光器。氦氖、氩离子、氪镉等气体激光器工作于连续输出状态，用于相位式激光测距；双异质砷化镓半导体激光器，用于红外测距；红宝石、钕玻璃等固体激光器，用于脉冲式激光测距。激光测距仪由于激光的单色性好、方向性强等特点，加上电子线路半导体化集成化，与光电测距仪相比，不仅可以日夜作业、而且能提高测距精度，显著减少重量和功耗，使测量到人造地球卫星、月球等远目标的距离变成现实。

激光测距-方法

激光测距仪一般采用两种方式来测量距离：脉冲法和相位法。脉冲法测距的过程是这样的：测距仪发射出的激光经被测量物体的反射后又被测距仪接收，测距仪同时记录激光往返的时间。光速和往返时间的乘积的一半，就是测距仪和被测量物体之间的距离。脉冲法测量距离的精度是一般是在+/- 1米左右。另外，此类测距仪的测量盲区一般是15米左右。
