五防逻辑1、电力系统中的五防是指:(1)防止误拉合断路器(2)防止误入带电间隔(3)防止带负荷拉合隔离开关(4)防止带接地刀闸或接地线合隔离开关(5)防止带电挂接地线或合接地刀闸2、实际倒闸操作时,必须满足三条基本规则来防止上述误操作事故。
(1)为了防止带负荷拉合隔离开关,在拉合隔离开关时必须保证:①与隔离开关某一侧直接相联的所有断路器都在断开位置。
②合负荷侧隔离开关时,应确认电源侧的隔离开关已经合好;拉电源隔离开关时,应确认负荷侧的隔离开关已经断开。
③隔离开关在合上或断开时,如果能确认其两侧电压大小相等且相位相同,就可以操作(例如倒换母线的操作),不受其它条件限制。
(2)为了防止带地线合隔离开关,在合隔离开关时应保证:① 所有与隔离开关两侧相联的(经过变压器或断路器而未经隔离开关隔离的仍认为是相联的)临时接地线和接地刀闸都在断开位置。
② 为满足在检修过程中断路器做拉合闸试验的需要,在断路器的任何方向都有断开的隔离开关的情况下,允许试拉合断路器。
(3)为了防止带电挂地线或合接地刀闸,在挂地线或合接地刀闸时,应保证:① 接地点的任何方向都有断开的隔离开关。
电气闭锁和微机五防系统1五防系统的作用、组成和逻辑。
答:在全国的500kV 变电站中,防误闭锁装置的主体全部为微机装置,构成方式主要有两种。
第一种是以大屏幕模拟盘为核心的微机防误闭锁系统,主要应用于常规型中央控制系统变电站,系统主要由模拟盘、防误主机、应用软件、电编码锁、机械编码锁、电脑钥匙构成。
第二种为以五防工作站和操作票专家系统(软件)为核心的微机防误闭锁装置,主要应用于全监控综自站,系统主要由五防工作站、监控操作 员工作站、测控装置、应用软件、通讯适配器、电编码锁、机械编码 锁、电脑钥匙构成。
2、隔离开关电气闭锁回路IG瓷;fl■3CHQLGDSC-VQ3IGH. LGtfrT---------- D A)—血■…_EZ_------ ------1t 4i*7*)^'X-Br 罕E 山丿丄日* tt I^W. lJ l-L*S A ?B < NT. M F R釀,广西电力工■设t+HSlKUDLVAMR1IE4FER。

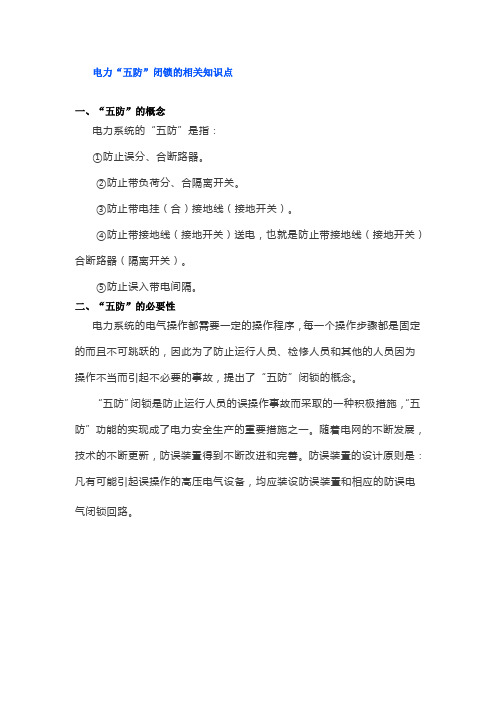

电力“五防”闭锁的相关知识点一、“五防”的概念电力系统的“五防”是指:①防止误分、合断路器。
②防止带负荷分、合隔离开关。
③防止带电挂(合)接地线(接地开关)。
④防止带接地线(接地开关)送电,也就是防止带接地线(接地开关)合断路器(隔离开关)。
⑤防止误入带电间隔。
二、“五防”的必要性电力系统的电气操作都需要一定的操作程序,每一个操作步骤都是固定的而且不可跳跃的,因此为了防止运行人员、检修人员和其他的人员因为操作不当而引起不必要的事故,提出了“五防”闭锁的概念。
“五防”闭锁是防止运行人员的误操作事故而采取的一种积极措施,“五防”功能的实现成了电力安全生产的重要措施之一。
随着电网的不断发展,技术的不断更新,防误装置得到不断改进和完善。
防误装置的设计原则是:凡有可能引起误操作的高压电气设备,均应装设防误装置和相应的防误电气闭锁回路。
1、高压开关柜内的真空断路器小车在试验位置合闸后,小车断路器无法进入工作位置。
(防止带负荷合闸)2、高压开关柜内的接地刀在合位时,小车断路器无法进合闸。
(防止带接地线合闸)3、高压开关柜内的真空断路器在合闸工作时,盘柜后门用接地刀上的机械与柜门闭锁。
(防止误入带电间隔).4、高压开关柜内的真空断路器在工作时合闸,合接地刀无法投入。
(防止带电挂接地线)5、高压开关柜内的真空断路器在工作合闸运行时,无法退出小车断路器的工作位置。
(防止带负荷拉刀闸)1防止误入带电间隔2防止带接地线合闸3防止带负荷合闸4防止带电挂接地线5防止带负荷拉刀闸四、高压开关柜操作的“五防”五防,通常指的是高压开关柜的“五防”或者变配电室的“五防一通”。
1、防止带负荷分、合隔离开关。
(断路器、负荷开关、接触器合闸状态不能操作隔离开关。
)2、防止误分、误合断路器、负荷开关、接触器。
(只有操作指令与操作设备对应才能对被操作设备操作)3、防止接地开关处于闭合位置时关合断路器、负荷开关。
(只有当接地开关处于分闸状态,才能合隔离开关或手车才能进至工作位置,才能操作断路器、负荷开关闭合)4、防止在带电时误合接地开关。
电气五防学习资料高压断路器铭牌技术参数的含义1 额定电压-正常的工作电压。
如单相设备为相电压, 三相设备则为线电压。
2 最高工作电压-可以长期使用的最高工作电压。
3 额定电流-可以长期通过的工作电流, 在此电流长期通过各部件时, 温升不超过规定的允许值。
4 开断电流和额定开断电流-在某一电压( 线电压) 下所能开断而不影响继续正常工作的最大电流, 称为该电压下的开断电流。
如果工作电压等于额定电压时, 此开断电流即为额定开断电流。
5 极限开断电流-在不同标准电压下, 所开断电流中的最大值。
开断容量和额定开断容量: 在某一电压下的开断电流和该电压的乘积, 再乘以线路系数, 称为该电压下的开断容量, 其中线路系数单相系统为1, 二相系统为2, 三相系统为3.5。
如果工作电压等于额定电压时, 开断容量称为额定开断容量。
6 最大热稳定电流-在一定时间( 5 min) 内, 各部件所能承受的热效应所对应的最大短路电流有效值。
7 动稳定电流-各部件所能承受的电动力效应所对应的最大短路电流第一周波峰值, 一般为额定开断电流的2.55 倍。
高压开关柜的主要类型有哪些?(1)按开关柜的主接线形式,可分为桥式接线开关柜、单母线开关柜、双母线开关柜、单母线分段开关柜、双母线带旁路母线开关柜、单母线分段带旁路母线开关柜。
(2)按断路器的安装方式,可分为固定式开关柜和移开式(手车式)开关柜。
(3)按柜体结构,可分为金属封闭间隔式开关柜、金属封闭铠装式开关柜、金属封闭箱式开关柜。
(4)按短路器手车安装位臵,可分为落地式开关柜、中臵式开关柜。
(5)按开关柜内部绝缘介质的不同,可分为空气绝缘开关柜、SF6气体绝缘开关柜。
六氟化硫(SF6)断路器有哪些优点?为什么要使用六氟化硫这种气体?六氟化硫断路器的主要优点是:(1)开断容量大SF6断路器的开断电流目前已达40~63千安,最大电流达到80千安。
(2)电器寿命长修检周期可长达10~20年。
电气“五防”学习资料2010年9月电气操作必须严格执行的“五防”:1、防止误拉、合开关2、防止误入带电间隔3、防止带负荷拉、合刀闸4、防止带地刀或接地线合开关5、防止带电挂接地线或合接地刀闸开关、刀闸防误闭锁装置一. 400V低压开关防误闭锁1. 400V低压开关均装有限位开关,只有开关在工作位置或试验位置才能对开关进行分、合闸;此限位还能防止带负荷拉开关,在动、静触头拉弧前先将开关通过机械部分跳掉。
2. 400V低压开关装有闭锁电磁铁,当其失去直流操作电压后机构不进行合闸操作。
二. 6KV开关防误闭锁(一)闭锁装置介绍1.6KV开关均为真空断路器,采用金属封闭开关,该开关处在锁定后的试验位置或工作位置时,才能对开关进行分、合闸操作。
2.只有接地刀在分闸位置时,开关才能从试验位置摇至工作位置或从工作位置摇至试验位置。
3.只有当开关处在试验位置或移出柜门外后,后下门(电缆室内)关好后,才能对接地刀闸进行操作。
4.后下门只有在接地刀闸处在合闸位置时才能开启。
必要时,可利用紧急解锁装置开启后下门,但要取得值长的同意,要密切注意间隔内是否带电。
5.开关在工作位置时,二次插头被锁定不能拔出。
(二)“五防”措施1. 防止带电合地刀(W2)地刀在分位,开关在运行状态,通过开关本体挡板与地刀连杆上一挡板闭锁,无法进行地刀操作。
(W3)地刀在分位,开关在运行状态,通过地刀闭锁挡板,地刀操作把手在开关处于运行状态时,无法放入地刀操作孔进行地刀操作。
2. 防止误入带电间隔(W2) 开关后柜门通过闭锁舌片扣住后柜门,使后柜门无法打开,且地刀闭锁舌片已进行加长处理。
(W3)地刀分开后,开关下柜门通过闭锁舌板卡住,使下柜门无法打开。
3. 防止带地刀送电地刀合上后,开关通过开关柜中间闭锁舌片挡住手车滚轮,无法摇至工作位置。
4. 防止带负荷拉合刀闸(1)开关未到试验位置或工作位置时,开关联锁弯板扣住合闸弯板上的销,使开关无法合闸,同时通过行程开关切断合闸回路,防止开关处于合闸状态,推进负荷区。
(2)开关在工作位置或试验位置合闸后,由滚轮压推进机械锁板手车无法移动,防止在合闸状态将手车拉出或推进负荷区。
(3)备用分支开关与手车之间准备加装电气闭锁,开关在合位时隔离手车无法进行操作。
5. 防止误拉、合开关(1)开关高压带电显示装置传感器装于开关下口,开关合闸时高压带电显示装置灯亮(标准运方下,备用分支开关上下口均带电,带电显示装置灯一直亮)。
(2)操作前必须认真核对设备名称、编号、位置,重要电机加装了机械锁,没有钥匙柜门无法打开。
(引、送风机电机开关柜加装了机械锁)。
三. 35KV开关防误闭锁(W2)1. 断路器手车的机械联锁装置。
断路器的电磁操作机构装有机械联锁,它能确保在拉动断路器手车时断路器处于分闸状态。
2. 后柜门联锁位置,在母线隔离开关手柄上装有辅助开关和装于柜门上的电磁锁组成,保证在本柜内任意一把隔离开关在合位时,后柜门不能开启,防止误入带电间隔。
3. 防止断路器手车不在工作位置误合断路器,开关装设有工作位置限位。
四. 110KV刀闸闭锁110KV刀闸及接地刀闸均装有电磁锁和机械编码锁,都是为了防止走错间隔,带负荷拉合刀闸、带接地刀闸合闸的恶性事件发生。
为了防止带负荷拉合刀闸,所有的刀闸必须都在断路器分闸后才能进行(热倒除外)分、合闸操作,因为所有刀闸的电磁锁回路均经过断路器的辅助常闭接点(881-884),同时为了防止带接地刀闸合刀闸的情况发生,同时在电磁锁回路中还串入了接地刀闸的辅助常闭接点,#1刀闸的电磁锁1DS只有在断路器分闸,#1、#2接地刀闸、#2刀闸未合的情况下,#1电磁锁的线圈才得电,电磁锁才能解锁对#1刀闸进行分、合闸操作,#2刀闸原理同#1一样。
二次回路中串入#2刀闸的辅助常闭接点的目的是为了防止#1刀闸在合闸时同时将#2刀闸合在带负荷的Ⅱ母线上,造成带负荷拉合刀闸,同时也是为了防止非同期合开关,如果这两条母线不在一个系统存在电压差和相位差,那么分、合刀闸过程中将有很大的环路电流,也是带负荷拉合刀闸(只有母联开关及其两侧刀闸都合上以后,使两条母线成为一个系统,等电位时才能将两个刀闸都合上)。
当改变线路的运行方式,需要对其进行热倒时,为了不使线路停电,在#1、#2刀闸的电磁锁回路中设计了倒闸回路,当母联开关及母联两侧的刀闸均在合闸状态时,GBM(880)母线带正电源,比如现在需要将线路由Ⅰ母倒至Ⅱ母运行的话,因#1刀闸在合闸状态,那么正电源(880)将通过#1刀闸的常开接点到#2刀闸的电磁锁线圈(886),使得#2电磁锁线圈得电解锁,此时可以将#2刀闸合上,因#2刀闸合上后其辅助常开接点闭合,正电源(880)将通过#2刀闸的辅助常开接点到#1刀闸的电磁锁(885)使得电磁锁线圈得电解锁,可以将#1刀闸拉开,从而完成倒闸操作。
#3刀闸只有在#02、#03接地刀闸在分闸位置是才能进行分合操作,是防止线路对侧如有电时将#3刀闸合于接地线路上, #03接地刀闸与#3刀闸之间还有机械闭锁。
#01接地刀闸只有在断路器断开、#1或#2刀闸拉开的情况下才能合上(#01接地刀闸在哪条母线侧就与其对应的刀闸之间有机械闭锁,刀闸拉开后才能合#01接地刀闸)。
#02接地刀闸与#3刀闸之间有机械闭锁,只有在断路器断开,#3刀闸断开的情况下#2接地刀闸才能合上,防止带电合接地刀闸。
#03接地刀闸只有在断路器断开,#03接地刀闸才能合上,#03接地刀闸与#3刀闸之间有机械闭锁。
五、五防机械及电编码锁装置(一)计算机及其他电子设备维护1、计算机不能进入本系统或进入本系统后不能正常操作,可能是数据文件破坏或遭计算机病毒感染,应重新安装系统。
2、若通讯适配器不受计算机控制,应按工控主机板上的复位按钮或单击“通讯”菜单下的“通讯适配器复位”来复位通讯适配器,等待工控主机板进入待命状态。
若始终通讯不上,则查看系统的“通讯”中“系统中各通讯参数设置”菜单(二)操作及通讯使用注意事项1、本系统配有专门的安装盘,当出现大的问题时(如:被误删除文件等)利用此盘重新安装。
然后将数据备份恢复即可。
2、要求运行人员精心使用,及时将有关信息录入计算机,以保证本系统的准确运行。
若发现问题,请将现象记录下来与厂家联系。
3、不要随便修改任何数据库文件和文本文件。
4、不要本系统目录下建立别的文件。
5、定期备份系统数据。
6、计算机后的串口、显示器、打印机等接线不要经常拔插,更不要带电插拔,串口所插端口不要随意改变。
7、若模拟结束后的操作票已传输到电脑钥匙,但又因某些原因电脑钥匙已无法回传(如:做了强制清票功能),此时可通过“操作票”菜单下“清除操作票”来清除计算机中开出的操作票。
8、通讯故障处理:在电脑钥匙与通讯适配器进行数据交换的过程中(如自学、操作信息回传,传票等),如果将电脑钥匙拔出传输口,则电脑钥匙将提示“钥匙离开传输口,关机重通讯!”,此时,应将电脑钥匙电源都关闭,稍侯片刻,再打开电脑钥匙的电源重新通讯。
(三)探头自检及锁头更换1、探头自检:在操作过程中,如果探头上的检测开关本身出现接触不良,电脑钥匙将发出连续的报警声,同时显示相应故障检测开关接触不良。
此时只要用手拔动一下相应的检测开关,即可消除故障。
2、若发现个别锁头开启不灵活,则应更换锁头,且必须保持新锁头的编码与原锁完全一致,可用编码锁对位操作的方法校验。
(四)锁编码机械编码锁、电编码锁、状态检测器、验电器都采用同样的塑料编码片进行编码。
每个编码片上带有10个小园柱,都可以用来编程,参加编程的园柱,若保留下来,表示编码“1”,若被剪掉,则表示编码“0”。
由于每一个小园柱都可能表示编码“1”或编码“0”,所以有10个园柱参加编程,共有2的10次方等于1024种组合。
电脑钥匙通过探头测试塑料编码片的编码,再找出该编码对应有一次设备。
当该设备正好和程序要求的操作设备一致时,电脑钥匙才允许操作。
(五)锁编码的编码校验以上步骤完成后,应该检验一次,若发现不一致,应依次检查编码片的编码是否正确,小园柱是否留下过长,以及螺丝是否拧紧等。
检验完毕后,整个编码工作就告结束。
(六)机械编码锁,电编码锁故障及更换当机械编码锁机构不灵活或损坏时,需更换机械编码锁。
更换方法:取下该机械编码锁的编码片或照原编码片重做一个编码片,再用螺钉固定到一个好的备用机械编码锁中,同时将原机械编码锁的设备标牌取下装到新锁上。
电编码锁的更换方法同机械编码锁。
更换后请注意重新接线。
◆根据发电厂、变电站倒闸操作的基本规定总结出以下三条基本规则来防止误操作事故。
规则一:为了防止带负荷拉合隔离开关,在拉合隔离开关时必须保证:1、与隔离开关某一系统直接相联的所有断路器都在断开位置。
2、合负荷侧隔离开关时,应确认电源侧的隔离开关已经合好;拉电源侧隔离开关时,应确认负荷侧的隔离开关已经断开。
3、隔离开关在合上或断开时,如果能确认其两侧电压大小相等且相位相同,就可以操作(例如倒换母线的操作),不受其它条件限制。
规则二:为了防止带地线合隔离开关,在合隔离开关时应保证:1、所有与隔离开关两侧相联的(经过变压器或断路器而未经隔离开关隔离的仍认为是相联的)临时接地线和接地刀闸都在断开位置。
2、为满足在检修过程中断路器做分合闸试验的需要,断路器的两侧隔离开关必须在分位的情况下,允许试拉合断路器。
规则三:为了防止带电挂地线或合接地刀闸,在挂地线或合接地刀闸时,应保证:接地点的任何方向都有断开的隔离开关。
附:魏桥二电110KV线路刀闸闭锁回路图继续阅读。
