敞口段排水工程施工方案

  • 格式：doc
  • 大小：152.65 KB
  • 文档页数：18

中交青岛轨道交通R3线工程项目总经理部五工区 敞口段排水工程施工方案 青岛市红岛—胶南城际（井冈山路—大珠山段）轨道交通工程

敞口段排水工程施工方案 编制： 审核： 审批：

中交青岛轨道交通R3线工程项目总经理部五工区 二O一四年十月三十日中交青岛轨道交通R3线工程项目总经理部五工区 敞口段排水工程施工方案 目录

1、工程概况 ........................................................................................ 1 2、 编制依据和施工准备 .................................................................. 1 2.1编制依据 ............................................................................... 1 2.2施工现场组织 ....................................................................... 1 2.3施工准备 ............................................................................... 2 3、管道施工 ........................................................................................ 3 3.1施工方法 ............................................................................... 3 3.2施工工艺流程 ....................................................................... 3 3.3施工工艺及要点 ................................................................... 3 4、路基施工 ........................................................................................ 5 5、水泥稳定碎石基层施工 ................................................................ 6 5.1施工工艺流程 ....................................................................... 6 5.2材料检验和试验 ................................................................... 6 5.3测量放样 ............................................................................... 6 5.4准备下承层 ........................................................................... 6 5.5集料的拌合 ........................................................................... 7 5.6摊铺 ....................................................................................... 7 5.7碾压 ....................................................................................... 7 5.8养生 ....................................................................................... 8 5.9检验与验收 ........................................................................... 8 5.10质量要求 ............................................................................. 8 6、侧石及收水井井圈安装 ................................................................ 8 6.1检验与试验 ........................................................................... 8 6.2测量放样 ............................................................................... 8 6.3安装 ....................................................................................... 8 7、沥青混凝土路面面层施工 ............................................................ 9 中交青岛轨道交通R3线工程项目总经理部五工区 敞口段排水工程施工方案 7.1喷洒封油层 ........................................................................... 9 7.2普通沥青混合料拌和 ........................................................... 9 7.4摊铺 ..................................................................................... 10 7.5碾压 ..................................................................................... 10 7.6接茬处理 ............................................................................. 11 8、路缘石的安装 .............................................................................. 11 9、人行道施工 .................................................................................. 12 10.质量标准 ...................................................................................... 13 10.1.沟槽开挖及基底处理...................................................... 13 10.2沟槽回填 ........................................................................... 13 10.3管道铺设 ........................................................................... 13 10.4检查井 ............................................................................... 14 10.5工程竣工验收 ................................................................... 14 11.安全注意事项 .............................................................................. 15 中交青岛轨道交通R3线工程项目总经理部五工区 敞口段排水工程施工方案

1 1、工程概况 青岛市红岛-胶南城际轨道交通工程R3线敞口段位于青岛市黄岛区泰山东路与广州路交汇处，一期主体施工前，需对泰山东路现有雨污水管线进行迁改。本工程将泰山东路南侧现有DN500污水管道、DN500雨水管道进行迁改，上游承接现状上游管道，下游接入现状下游管道中。在调流路上设置雨水口，雨水口直接接入泰山东路北侧现状雨水管道中。 2、编制依据和施工准备 2.1编制依据 （1） 青岛市红岛—胶南城际（井冈山路—大珠山段）轨道交通工程（R3线） 敞口段排水工程设计说明书。 （2）《工程地质勘察报告》。 （3 ）《给水排水管道工程施工及验收规范》（GB 50268-2008） 2.2施工现场组织 （1）整体施工安排 根据本工程特点，各施工工序之间的合理搭接和逻辑关系，按管道施工和恢复道路施工两条主要施工作业线展开，对于原雨、污水管道支拆除影响出入口施工部分。 （2）施工作业段划分 由于本工程施工工期紧，为确保工程质量和工程进度，我们通过认真分析工程特点，结合施工机械设备、施工能力考虑将泰山路全线管道迁移的施工做到衔接紧密、穿插有序。 （3）工作计划安排 根据本工程的实际情况，将施工程序做如下安排： 1）将雨、污水管道和路面工程两个相对独立的施工过程在同一时间不同施工段交错以流水作业形式进行。 2）本工程的检查井安装砌筑与管道安装同步进行，随后马上进行管道的土方回填。

合集下载

排水工程施工方案

排水工程施工方案

排水工程施工方案一、施工概况排水工程是指通过各种工程措施，将地表积水、雨水及地下水等引发的排水问题得到有效处理和解决的工程项目。

排水工程的施工方案是整个排水工程实施过程中的重要环节，它的质量直接关系到排水工程的施工效果和工程质量。

二、施工准备1. 设计准备排水工程施工前，需要做好设计方案的准备工作。

首先需要制定出施工任务书，明确排水工程施工的任务目标、施工范围、工程数量、施工标准等基本要求。

其次需要进行现场勘测，绘制出排水工程的平面图、纵断面图、设计图纸等，以便后续进行施工工作。

2. 施工人员准备排水工程施工需要有一定的技术水平和经验，因此需要有一支专业的施工队伍。

施工队伍需要包括工程技术人员、施工工人、监理人员等，他们需要具有良好的工程技术背景和丰富的施工经验。

3. 施工机具准备排水工程施工需要使用到一系列的机具和设备，包括挖掘机、运输车辆、水泵等。

在施工前需要做好机具设备的检查和维护工作，保证机具设备的正常运行。

三、施工工艺1. 地面准备在进行排水工程施工前，需要对施工现场进行地面准备工作。

首先要清理施工区域，清除杂物、石块等障碍物，以便后续进行工程施工。

其次需要对施工现场进行平整处理，保证施工现场的平整度和安全性。

2. 排水渠道开挖在进行排水工程施工前，需要进行排水渠道的开挖工作。

根据设计图纸，确定排水渠道的开挖线路和深度，使用挖掘机对排水渠道进行开挖。

在开挖过程中，需要注意对地质条件和土层情况的分析，避免在开挖过程中出现塌方等安全事故。

3. 排水渠道铺设排水渠道开挖完成后，需要进行排水渠道的铺设工作。

按照设计要求，使用混凝土、砖石等材料对排水渠道进行铺设，确保排水渠道的结构牢固和稳定。

在铺设过程中，需要进行施工测量和验收，保证排水渠道的尺寸和质量满足设计要求。

4. 排水设备安装在排水工程施工中，需要进行排水设备的安装工作。

排水设备包括泵站、水泵、管道等，它们需要按照设计要求进行安装和调试，以保证排水设备的正常运行。

排水施工方案施工方案

排水施工方案施工方案

排水施工方案施工方案排水施工是建筑工程中不可或缺的一环，它的施工方案直接关系到工程质量和安全。

下面是一个详细的排水施工方案，共计1200字。

一、前期准备阶段1.在施工现场设置临时施工办公室及材料堆放区，确保施工人员有办公和生活的场所。

2.确定施工人员和各种施工机械设备的数量和类型，并安排合理的人员和设备的组织。

3.对施工现场进行勘测和测量，制定详细的施工图纸和布置计划。

4.采购和准备施工所需的材料和机械设备。

二、施工准备阶段1.根据施工图纸和布置计划，进行场地的平整和环境的清理，确保施工现场干净整洁。

2.在施工现场根据设计要求进行标线，确定排水管道的位置和坡度。

3.准备好施工所需的材料和机械设备，进行质量检验，并按照要求进行分类、码放和保管。

三、管道敷设阶段1.根据设计要求和标线的位置，开挖管道沟槽，确保管道沟槽的宽度和深度符合要求。

2.在管道沟槽底部铺设一层砂浆，以保证管道的平稳和排水的畅通。

3.按照设计要求，在管道沟槽中敷设预制混凝土排水管道，并采取适当的连接方式进行连接。

4.完成排水管道的敷设后，进行管道的水压试验，确保管道的密封性和承载能力。

四、支管及附件安装阶段1.根据设计要求，在主管道上开设支管孔，确保支管的位置和坡度符合要求。

2.按照设计要求，在支管孔中安装支管，并采取适当的连接方式进行连接。

3.安装排水井和检查井，并确保井盖的平整和密封。

4.进行管道和井盖的防水处理，以保证排水的畅通和井盖的安全。

五、排水口安装阶段1.根据设计要求，在排水管道的出口安装排水口，并采取适当的连接方式进行连接。

2.进行排水口的调水试验，测试排水的速度和流量，确保排水口的运行正常。

3.进行排水口的防止积水和减少异味的处理，以保证排水口的卫生和环境。

六、维护和监测阶段1.在施工完成后，对整个排水系统进行全面的检查和测试，确保排水系统的运行正常。

2.定期进行排水系统的维护和保养，清理阻塞物和异物，并及时修复漏水和破损。

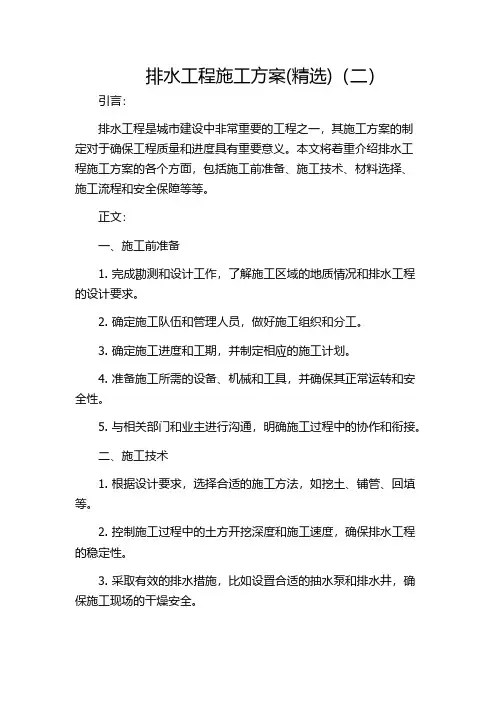

排水工程施工方案(精选)(二)

排水工程施工方案(精选)(二)

排水工程施工方案(精选)（二）引言：排水工程是城市建设中非常重要的工程之一，其施工方案的制定对于确保工程质量和进度具有重要意义。本文将着重介绍排水工程施工方案的各个方面，包括施工前准备、施工技术、材料选择、施工流程和安全保障等等。

正文：一、施工前准备1. 完成勘测和设计工作，了解施工区域的地质情况和排水工程的设计要求。

2. 确定施工队伍和管理人员，做好施工组织和分工。3. 确定施工进度和工期，并制定相应的施工计划。4. 准备施工所需的设备、机械和工具，并确保其正常运转和安全性。

5. 与相关部门和业主进行沟通，明确施工过程中的协作和衔接。二、施工技术1. 根据设计要求，选择合适的施工方法，如挖土、铺管、回填等。

2. 控制施工过程中的土方开挖深度和施工速度，确保排水工程的稳定性。

3. 采取有效的排水措施，比如设置合适的抽水泵和排水井，确保施工现场的干燥安全。4. 关注地下水位和雨水收集系统的定期维护，保证排水效果的长期稳定。

5. 根据实际情况进行灌浆、防渗和固结等工艺处理，确保排水工程的可靠性。

三、材料选择1. 根据工程设计要求和施工技术方案，选择适合的排水管材料，如塑料、钢铁、混凝土等。

2. 选取符合标准和规范的排水管件和接头，确保施工质量和工程的可维护性。

3. 选择合适的填充和回填材料，如砂土、碎石等，确保排水工程的稳定性和排水效果。

4. 考虑排水工程的环境保护因素，选用环保材料和工艺，减少对周围环境的影响。

5. 严格进行材料验收和质量检测，排除次品材料，确保施工材料的合格和可靠性。

四、施工流程1. 按照施工计划的安排，有序地进行土方开挖、排水管铺设、管道连接等施工工序。

2. 定期检查施工现场，确保施工质量和安全，及时处理发现的问题和隐患。

3. 留出足够的检查和维修空间，方便工程后期的维护和改造。4. 考虑施工现场的临时用地和交通安排，确保施工过程的顺利进行。5. 进行施工记录和工程验收，确保施工过程和结果的可追溯和可验证。

排水口施工方案

排水口施工方案

排水口施工方案排水口施工方案一、施工前准备工作1. 确定施工区域：根据需求和设计方案，确定排水口的具体位置。

2. 清理施工区域：清除施工区域上的杂物、灰尘和污垢，保持施工环境整洁。

3. 准备施工材料和工具：准备所需的排水口、水泥、砂浆、钢筋、工具等材料和工具。

二、施工步骤1. 开挖施工区域：根据排水口尺寸和设计要求，在施工区域进行挖掘，确保挖掘区域边界清晰，并保持施工区域平整。

2. 钢筋加工和安装：根据设计要求，加工好所需长度和形状的钢筋，并将其安装在挖掘区域中。

确保钢筋的位置和间距符合要求。

3. 浇筑水泥砂浆：根据排水口的尺寸和深度，在挖掘区域中倒入一定比例的水泥和砂浆，然后进行充分搅拌，确保混凝土的均匀性和稠度。

4. 安装排水口：在水泥砂浆还未干燥之前，将排水口安装到挖掘区域的中心位置，并调整到合适的高度和平整度。

确保排水口与周围地面平齐。

5. 覆盖水泥砂浆：将水泥砂浆顺势倒入挖掘区域中，覆盖住排水口，并进行充分、均匀的压实，确保排水口与水泥砂浆之间没有裂隙或空隙，提高施工质量。

6. 填平地面：在排水口周围的区域中倒入适量的水泥砂浆，并使用尺具等工具进行均匀铺平和充分压实。

确保地面平整度和高度与周围的地面相匹配。

7. 清理施工区域：待水泥砂浆基础完全干燥后，将施工区域中的杂物和残留物进行清理，保持施工环境干净整洁。

三、安全措施1. 施工人员必须佩戴安全帽、安全鞋等必要的防护装备，严禁穿拖鞋、凉鞋等不安全的鞋类。

2. 施工人员必须严格按照操作规程进行操作，禁止随意更改施工步骤和顺序。

3. 对施工现场进行必要的警示标志设置，防止他人误入施工区域。

4. 施工现场必须配备消防器材，以防止火灾等意外事故的发生。

5. 施工人员必须定期进行安全知识培训和技术培训，提高对施工安全的认识和应对能力。

以上是一个排水口施工方案的基本内容，实际施工中还需根据具体情况进行调整和改进，确保施工质量和安全。
