目录1.编制根据 (1)2.路基排水设计原则 (1)3.排水工程材料规定 (3)4.路基排水施工 (4)4.1路堤边沟、加大边沟、平台截水沟、山坡截水沟施工 (4)4.2路堑边沟施工 (7)4.3边坡导水孔施工 (10)4.4急流槽施工 (11)4.5渗沟、盲沟施工 (13)5.质量控制 (14)6.安全保证措施 (20)7.环境保护措施 (23)道安高速TJ08标段路基排水工程施工方案1.编制根据《贵州省道真至新寨高速公路福寿场至和溪段两阶段施工图设计》（第二册）《公路路基施工技术规范》（JGJ F10-2023）《公路工程质量检查评估原则》（JGJ F80/1-2023）《路桥工程师计算手册》2.路基排水设计原则路基排水系统由排水沟、边沟、截水沟、骨架泄水槽及急流槽、渗沟、天然河沟等构成。
路基排水原则上不与农田浇灌、水塘鱼池相干扰。
填方路基两侧设置M7.5浆砌片石排水沟, 为了尽量减少占地, 一般路段尺寸为0.6×0.6m矩形沟。
挖方路段边沟重要采用矩形盖板边沟, 结合排水规定, 其尺寸可选用0.6×0.6m或0.6×0.8m边沟旳详细段落及采用旳尺寸见《路基、路面排水工程数量表》挖方边坡每级坡面间设置宽2.0m旳平台, 并设置平台截水沟拦截上方坡面流水, 设置急流槽将水流引至边沟或引离路基。
当挖方边坡山坡汇水面积较大时设置截水沟, 并在挖方两端山凹处设跌水槽处理。
跌水槽设置为台阶式, 起到水流消力作用兼做养护人员上下通道。
挖方潮湿路段设置横向盲沟与纵向渗沟, 减少地下水对路基、路面旳影响。
路基填挖交界处, 路堑边沟沟底标高与路堤排水沟沟底标高落差较大时, 设置急流槽将边沟水引入到排水沟。
急流槽设置旳地点除按《路基、路面排水工程数量表》中详细位置设置外, 还可根据现场施工中碰到旳详细状况进行调整。
3.排水工程材料规定⑴圬工材料除设计中尤其注明外,对片石强度、砂浆标号、混凝土作出如下规定:①片石、块石强度不低于30MPa, 符号MU30；②水泥砼预制块强度不低于C20；③浆砌片石挡土墙、护坡、边沟、截水沟及水下护坡等, 用M7.5（M10）砂浆砌MU30片块石、M10砂浆勾缝。
路面排水工程施工方案一、施工准备工作1.1 施工前，需对施工区域进行勘察，了解地形、地质、水文等情况，确定施工方案。
1.2 确保施工机械、设备、工具及材料的准备充分，确保施工现场的安全性和施工进度。
1.3 施工过程中，需要设立施工现场标志牌，确保施工区域的安全性。
1.4 施工前，需按照相关规定组织施工人员进行安全培训，确保施工人员的安全。
1.5 施工前需制定施工方案，并经相关部门审核确认后方可进行施工。
二、施工工艺及流程2.1 施工区域清理：将施工区域内的杂物清理干净，确保施工区域的整洁。
2.2 开挖土方：根据设计要求，在施工区域内开挖土方，留出排水沟道。
2.3 设立排水设施：在排水沟道内设置排水管线，确保排水设施的通畅。
2.4 敷设排水管线：将排水管线按照设计要求敷设到指定位置，并确保管线的连接牢固。
2.5 确保排水设施的施工质量和工程进度。
2.6 进行排水设施的初验，确保排水设施的使用效果。
三、材料及设备3.1 塑料排水管：采用优质的塑料排水管，确保排水设施的使用寿命。
3.2 排水设施连接件：采用优质的连接件，确保排水设施的连接牢固。
3.3 排水设施支架：采用优质的支架，确保排水设施的稳固。
3.4 设备：施工过程中需要使用挖掘机、推土机等设备，确保施工进度。
3.5 工具：施工过程中需要使用锤子、扳手等工具，确保施工质量。
四、施工安全措施4.1 施工现场应设置相应的安全标识牌，明确施工区域。
4.2 严格遵守施工作业规范，确保施工过程中的安全。
4.3 施工现场应配备专职安全员，负责施工现场的安全管理。
4.4 施工人员需服从指挥，切勿擅自施工，严禁超负荷作业。
4.5 施工过程中需定时进行安全检查，及时发现并解决安全隐患。
五、施工质量验收5.1 施工完成后需进行施工质量验收，确保施工质量符合设计要求。
5.2 施工过程中需做好施工记录，便于施工质量验收。
5.3 施工质量验收需由相关部门进行，验收合格后方可进行接收。

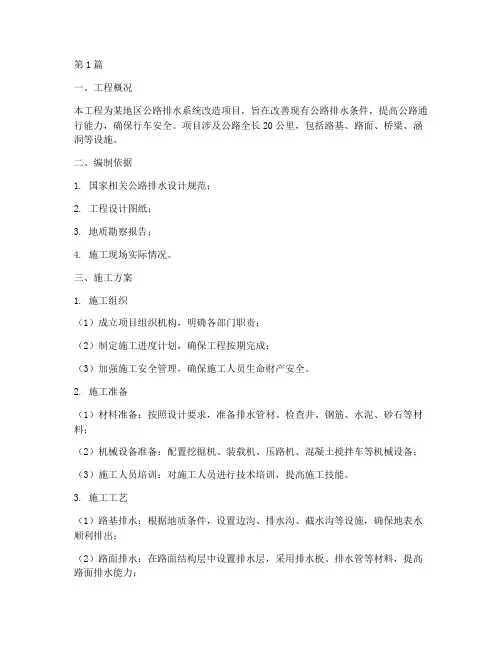

第1篇一、工程概况本工程为某地区公路排水系统改造项目，旨在改善现有公路排水条件，提高公路通行能力，确保行车安全。
项目涉及公路全长20公里，包括路基、路面、桥梁、涵洞等设施。
二、编制依据1. 国家相关公路排水设计规范；2. 工程设计图纸；3. 地质勘察报告；4. 施工现场实际情况。
三、施工方案1. 施工组织（1）成立项目组织机构，明确各部门职责；（2）制定施工进度计划，确保工程按期完成；（3）加强施工安全管理，确保施工人员生命财产安全。
2. 施工准备（1）材料准备：按照设计要求，准备排水管材、检查井、钢筋、水泥、砂石等材料；（2）机械设备准备：配置挖掘机、装载机、压路机、混凝土搅拌车等机械设备；（3）施工人员培训：对施工人员进行技术培训，提高施工技能。
3. 施工工艺（1）路基排水：根据地质条件，设置边沟、排水沟、截水沟等设施，确保地表水顺利排出；（2）路面排水：在路面结构层中设置排水层，采用排水板、排水管等材料，提高路面排水能力；（3）桥梁排水：对桥梁进行改造，设置排水孔、排水管等设施，确保桥梁排水顺畅；（4）涵洞排水：对涵洞进行改造，提高涵洞过水能力，确保涵洞排水顺畅。
4. 施工质量控制（1）材料质量：严格按照设计要求，选用合格的材料，确保工程质量；（2）施工工艺：严格执行施工规范，确保施工质量；（3）检测与验收：对施工过程进行检测，确保工程质量符合要求。
四、施工进度安排1. 施工准备阶段：2个月；2. 路基排水施工阶段：3个月；3. 路面排水施工阶段：2个月；4. 桥梁、涵洞排水施工阶段：1个月；5. 竣工验收阶段：1个月。
五、施工安全措施1. 加强施工人员安全教育培训，提高安全意识；2. 严格执行施工规范，确保施工安全；3. 加强施工现场安全管理，防止安全事故发生。
六、环境保护措施1. 严格控制施工噪声，降低对周边环境的影响；2. 采取措施防止施工废水、废气、固体废弃物对环境造成污染；3. 加强施工现场绿化，提高生态环境质量。
道路及排水工程专项施工方案一、项目背景在城市建设过程中，道路及排水工程是重要的基础设施工程，不仅可以改善城市的交通流动性，更能确保城市排水系统的正常运行，提高城市环境的品质。
本项目拟在城市对现有的道路进行改造和新增排水设施，以满足城市发展和居民需求。
二、项目目标1.改善道路交通流动性，提升城市交通效率；2.构建完善的城市排水系统，防止雨水涝害；3.提高城市道路的舒适度和安全性。
三、项目内容1.道路改造(1)选择重要道路和交通枢纽进行改造，优化车道布局，增加车辆通行能力；(2)铺设新的道路材料，提高道路平整度和耐久性；(3)设置合理的交通标志和信号灯，提高交通安全性。
2.新增排水设施(1)建设雨水污水分流系统，分开收集和处理雨水和污水；(2)设计合理的雨水管网，确保雨水的快速排除；(3)增设雨水口和雨水花园，减少雨水对道路的冲刷和积蓄。
四、施工方案1.施工前准备(1)制定详细的施工计划和进度安排；(2)聘请专业的勘察和设计团队对工程区域进行详细勘察和设计，并提出合理的道路改造和排水设施建设方案；(3)采购所需的施工材料和设备，并进行质量检验和备案。
2.道路改造施工(1)按照设计方案拆除旧有道路材料，清除垃圾和残渣；(2)调整车道布局，施工新的道路基础，并进行压实和养护；(3)铺设新的道路材料，确保道路平整度和耐久性；(4)标明交通标志和信号灯，确保交通安全。
3.排水设施建设施工(1)按照设计方案进行排水设施的施工，包括雨水管网、雨水污水分流系统的建设；(2)设置雨水口和雨水花园，加强雨水的快速排除和降低对道路的冲刷。
4.施工结果评估(1)对道路改造和排水设施进行验收，确保符合设计要求，功能正常；(2)对施工质量进行评估，解决可能存在的问题和隐患。
五、施工注意事项1.施工期间要遵守相关的法律法规，确保施工安全和环境保护；2.实施临时交通管控措施，确保施工区域交通畅通；3.施工过程中要确保施工质量，合理使用材料和人力资源；4.加强与相关部门和社区的沟通，及时解决可能存在的问题和纠纷。
道路及排水工程施工方案一、工程概况道路及排水工程作为城市建设的重要基础设施，对于改善民生、促进经济发展具有重要意义。
本工程主要包括道路工程、排水工程两部分，道路全长约5公里，规划红线宽度40米，双向六车道，设计时速60公里/小时；排水工程主要包括雨水管网、污水管网及泵站建设。
二、施工目标1.确保工程质量达到国家相关标准，满足使用要求。
2.按照合同约定的时间节点完成工程，确保工程进度。
3.严格遵守安全生产规定，实现零事故目标。
4.做好环保工作，减少对周边环境的影响。
三、施工安排1.工程划分为三个阶段：前期准备阶段、施工阶段、验收阶段。
2.前期准备阶段：主要包括项目招投标、施工图纸审查、施工队伍选拔、施工材料采购等。
3.施工阶段：主要包括道路工程、排水工程、绿化工程等施工。
4.验收阶段：主要包括工程验收、资料整理、工程交付等。
四、施工重点与难点1.道路工程：路基施工、路面施工、交通组织。
2.排水工程：管网施工、泵站建设、排水设施安装。
3.施工环境复杂：涉及多个单位、部门协调，周边环境复杂。
4.工期紧张：按照合同约定，工期仅为6个月。
五、施工方法及措施1.道路工程：（1）路基施工：采用分段施工，挖填方平衡，确保路基稳定。
（2）路面施工：采用沥青混凝土路面，分层施工，确保路面平整、光滑。
（3）交通组织：制定详细的交通导行方案，确保施工期间交通顺畅。
2.排水工程：（1）管网施工：采用顶管施工、明挖施工等多种方法，确保管网安装质量。
（2）泵站建设：严格按照设计要求，确保泵站设备安装到位。
（3）排水设施安装：采用高品质材料，确保排水设施使用寿命。
3.施工环境协调：（1）加强与相关部门、单位的沟通协调，确保施工顺利进行。
（2）制定应急预案，应对突发情况。
4.工期保障：（1）制定详细的施工计划，分解施工任务。
（2）加强现场管理，提高施工效率。
（3）合理安排施工队伍，确保人力资源充足。
六、安全生产及环保措施1.安全生产：（1）加强安全教育，提高施工人员安全意识。
道路排水工程施工方案1. 工程背景道路排水工程是城市根底设施建设的重要组成局部，它的目的是确保道路运输平安和畅通。
本文将介绍道路排水工程的施工方案，包括施工目标、施工步骤和施工要点。
2. 施工目标•提高道路的排水能力，确保雨水能够迅速排除，防止积水现象的发生。
•减少道路因雨水侵蚀而导致的损坏，延长道路的使用寿命。
•提高道路的平安性和通行舒适度，减少交通事故的发生。
3. 施工步骤3.1 前期准备工作•进行场地勘察，确定地势和土壤情况。
•制定详细的施工方案，包括施工路线、排水设施布置等。
•准备施工材料和设备，包括管道、排水排污设备等。
3.2 排水管道施工•根据设计方案，在道路两侧挖掘出适当的沟槽。
•安装排水管道，注意管道的坡度和连接方式。
•保证管道与道路的紧密连接，防止渗水和漏水现象的发生。
•在沟槽两侧填充土壤，使之平整并与道路外表对齐。
3.3 排水设施安装•安装雨水井和雨水篦子，确保雨水能够顺利进入排水管道。
•安装检查井，便于后期维护和清理。
•设置雨水径流管，将雨水引导到排水管道。
•安装沉砂池和沉淀池，用于过滤和沉淀道路外表的污物和杂质。
3.4 施工验收•检查排水设施的安装质量和可靠性。
•进行管道试验，确保排水管道的畅通性。
•检查道路外表是否有积水现象。
•编制施工验收报告，保存相关记录和材料。
4. 施工要点•施工过程中要严格按照设计方案进行施工，不得随意变更。
•施工人员要具备一定的技术和平安知识，遵守相关的操作标准。
•施工现场要保持整洁，确保施工材料和设备的平安和完好。
•施工期间要与相关部门和业主进行有效沟通，及时解决问题。
•施工完成后要进行验收，并对整个施工过程进行总结和评估。
5. 平安考前须知•施工期间要做好现场平安防护工作，包括施工区域的标识和警示、施工人员的平安防护用具等。
•施工过程中要注意材料和设备的平安使用，确保不对施工人员和周围环境造成伤害。
•如果遇到恶劣天气或其他突发情况，要及时采取相应措施进行应对，确保施工平安。
路面排水工程施工方案一、前言在建设道路的过程中，为了确保道路的正常使用和延长道路的使用寿命，路面排水工程是非常重要的一项工作。
合理的路面排水工程施工方案能够有效地排除道路表面积水，防止道路损坏和车辆行驶安全问题的发生。
本文档将详细介绍路面排水工程施工方案。
二、施工概述2.1 工程名称路面排水工程施工方案2.2 工程地点工程施工地点为XX市XX区XX路2.3 工程内容本工程主要包括以下内容：•清理和修复已有的排水系统•新建雨水收集设施•设计和安装雨水排放管道2.4 工程施工单位本工程由XX施工单位负责施工。
三、施工步骤3.1 施工前准备工作•设计施工方案：根据工程地点和需求，由专业工程师设计合理的施工方案。
•材料采购：根据设计方案，采购所需的材料和设备。
•施工人员培训：确保施工人员熟悉工程要求和操作步骤。
3.2 清理和修复已有的排水系统•清理雨水口和雨水井：清除雨水口和雨水井中的杂物和沉积物。
•检查和修复排水管道：检查排水管道是否有损坏和堵塞情况，对损坏的管道进行修复和更换。
3.3 新建雨水收集设施•定位收集点：根据工程要求，在道路两侧或合适的位置设置雨水收集井。
•挖掘施工坑：根据设计要求，在指定位置挖掘施工坑。
•安装收集设施：在施工坑中安装预制的雨水收集设施，并与排水管道相连接。
3.4 设计和安装雨水排放管道•设计排放管道路径：根据道路坡度和地势，设计合适的雨水排放管道路径。
•开挖道路：根据设计方案，在道路表面开挖管道沟槽。
•安装管道：将预制的排放管道安装到沟槽中，并通过与收集设施和排水管道的连接。
四、施工质量控制为确保路面排水工程质量，需要进行以下质量控制措施：•材料质量检验：对采购的材料进行质量检验，确保符合相关标准和要求。
•施工过程监管：设立专门负责施工过程监管的人员，随时检查施工进度和质量。
•完工验收：在施工完成后进行验收，确保工程质量符合相关标准和规范要求。
五、安全措施为确保施工过程中的安全，需要采取以下安全措施：•施工现场设置警示标志和警戒线，确保人车分离。

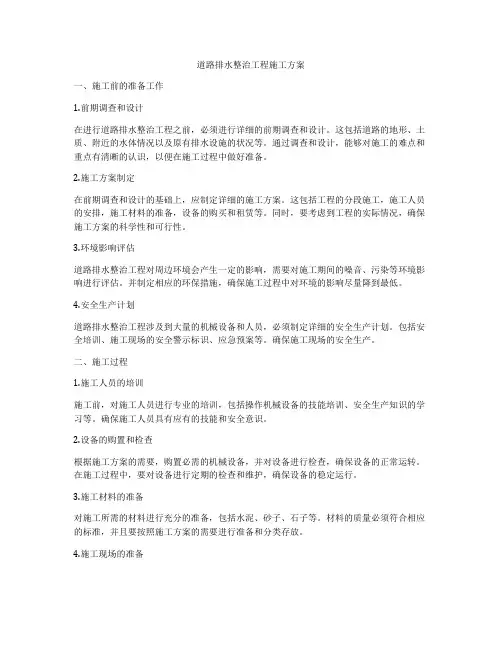

道路排水整治工程施工方案一、施工前的准备工作1.前期调查和设计在进行道路排水整治工程之前，必须进行详细的前期调查和设计。
这包括道路的地形、土质、附近的水体情况以及原有排水设施的状况等。
通过调查和设计，能够对施工的难点和重点有清晰的认识，以便在施工过程中做好准备。
2.施工方案制定在前期调查和设计的基础上，应制定详细的施工方案。
这包括工程的分段施工，施工人员的安排，施工材料的准备，设备的购买和租赁等。
同时，要考虑到工程的实际情况，确保施工方案的科学性和可行性。
3.环境影响评估道路排水整治工程对周边环境会产生一定的影响，需要对施工期间的噪音、污染等环境影响进行评估。
并制定相应的环保措施，确保施工过程中对环境的影响尽量降到最低。
4.安全生产计划道路排水整治工程涉及到大量的机械设备和人员，必须制定详细的安全生产计划。
包括安全培训、施工现场的安全警示标识、应急预案等。
确保施工现场的安全生产。
二、施工过程1.施工人员的培训施工前，对施工人员进行专业的培训，包括操作机械设备的技能培训、安全生产知识的学习等。
确保施工人员具有应有的技能和安全意识。
2.设备的购置和检查根据施工方案的需要，购置必需的机械设备，并对设备进行检查，确保设备的正常运转。
在施工过程中，要对设备进行定期的检查和维护，确保设备的稳定运行。
3.施工材料的准备对施工所需的材料进行充分的准备，包括水泥、砂子、石子等。
材料的质量必须符合相应的标准，并且要按照施工方案的需要进行准备和分类存放。
4.施工现场的准备在施工前，对施工现场进行清理和平整，确保施工现场的安全和整洁。
同时，要确保施工现场的通风良好，便于施工人员的操作。
5.施工过程中的管理施工过程中要严格管理，根据施工方案的要求，合理安排施工人员的工作时间和分工。
同时，要加强对施工现场的监管，确保施工的顺利进行。
6.环保和安全措施在施工过程中，要严格遵守环保和安全规定，采取有效措施，确保施工过程中对环境的污染尽量降到最低，同时确保施工现场的安全。
道路排水改造施工方案一、工程概述与目标本次道路排水改造工程旨在提升现有道路的排水能力，减少因雨水积聚导致的交通阻碍和道路损坏，提高城市排水系统的整体效能。
改造工程将涉及道路两侧的排水沟、雨水井、管道以及相关的泵站等设施。
改造完成后，预计能有效应对中到大雨级别的雨水排放，确保道路畅通，减少城市内涝现象。
二、施工准备与策划在施工前，将进行详细的现场勘查，收集道路、排水设施的现状资料，并进行综合分析。
根据分析结果，制定详细的施工计划，包括施工时间、人员组织、设备调配等。
同时，进行必要的交通组织方案设计和公告，确保施工期间交通安全和市民出行顺畅。
三、材料选择与采购工程所需材料将根据设计要求和国家相关标准进行选择，确保材料质量符合工程需要。
主要材料如排水管、井盖、泵站设备等将进行市场调研，选择信誉好、质量有保证的供应商进行采购。
同时，加强材料进场检验，确保进场的每一批材料都符合质量标准。
四、道路施工方法与流程道路施工将按照先地下后地上的原则进行，先进行排水设施的改造，再进行道路恢复。
施工过程中，将严格遵守国家相关施工规范，确保施工质量和安全。
施工流程包括：排水设施改造、道路挖掘、基层处理、路面铺设、道路恢复等步骤。
五、排水设施改造细节排水设施改造是本次工程的核心内容，包括排水管道的清理、维修、更换，雨水井的加固、提升，泵站的改造升级等。
改造过程中，将根据实际情况进行方案设计，确保改造效果达到设计要求。
同时，加强施工过程中的质量控制，确保改造质量符合相关标准。
六、质量监控与验收标准本次工程将建立严格的质量监控体系，确保施工质量符合设计要求和国家相关标准。
施工过程中，将进行定期的质量检查和评估，发现问题及时整改。
工程完成后，将按照国家相关验收标准进行验收，确保工程质量和效果达到设计要求。
七、安全管理与应急措施安全是本次工程的重中之重。
在施工过程中，将加强安全管理，制定完善的安全管理制度和操作规程，确保施工人员的安全。
道路排水工程施工方案主要包括排水系统的设计、施工方法、施工顺序、施工要点和质量控制等内容。
以下是一篇道路排水工程施工方案的范例：一、工程概况本工程为某城市道路排水工程，位于城市新区，设计道路宽度为60米，全长2公里。
工程主要包括雨水管渠、检查井、排水泵站等设施的建设。
工程采用的排水管道材质为HDPE缠绕B管，管径分别为DN800mm和DN1000mm。
二、排水系统设计1. 雨水管渠设计：根据设计规范，本工程雨水管渠设计流量为20年一遇暴雨，设计重现期为20年。
采用单侧排水，管径布置为DN800mm和DN1000mm，间距分别为200米和300米。
2. 检查井设计：检查井设置在管道交汇处、管道变径处、管道穿越障碍物处以及直线段长度超过300米的地方。
检查井采用混凝土预制井，井深度为2.5米，井径为1.5米。
3. 排水泵站设计：本工程设一座排水泵站，位于道路北侧，占地面积500平方米。
泵站采用离心泵机组，设计流量为2000立方米/小时，扬程为15米。
三、施工方法及顺序1. 施工准备：施工前，应完成施工图纸的审查、施工方案的制定、施工队伍的培训、施工材料的准备等工作。
2. 管道铺设：首先进行管道沟槽的开挖，然后进行管道铺设。
铺设过程中，应保证管道轴线位置、高程和管节连接质量。
管道铺设完成后，进行管道的检查和修复。
3. 检查井施工：检查井应在管道铺设完成后施工。
施工过程中，应保证检查井的位置、高程和井体质量。
4. 排水泵站施工：排水泵站施工包括泵站基础施工、泵机组安装、控制系统安装、排水管道连接等。
施工过程中，应保证泵站的基础稳定、泵机组的运行性能和控制系统的可靠性。
5. 施工顺序：先进行北侧管道及检查井施工，然后进行南侧管道及检查井施工，最后进行排水泵站的施工。
四、施工要点1. 管道沟槽开挖：开挖过程中，应保证沟槽的宽度和深度，避免超挖。
沟槽开挖后，应及时进行排水措施，防止积水。
2. 管道铺设：铺设管道时，应按照设计要求进行，确保管道轴线位置、高程和管节连接质量。
路面排水系统施工方案一、工程概况我合同段K0+000-K30+900的路面排水系统工程，由路面表面排水、中央分隔带排水、超高段排水、路堑边沟排水组成。
1、合同段主要工程内容与目标本合同段内主要工程内容包括K000+000～K30+900范围内的主线、互通匝道的水泥稳定碎石底基层、基层、沥青面层及路面排水等附属工程施工。
质量目标为分项工程一次检验合格率100%，标段交工验收质量评定为合格，竣工验收质量评定为优良。
2、路面排水工程内容按照单位、分部、分项工程的划分，路面排水分项工程包括以下子分项工程：①路面横向排水路面横向排水包括连接超高段纵向排水沟雨水井中的Φ250PVC横向排水管和连接中央分隔带纵向盲沟内带孔纵向集水管的Φ100PVC横向排水管两种型式，Φ250PVC横向排水管主要排除超高段由超高一侧进入中央雨水井中的雨水，通过横向管将水排出路基以外，Φ100UPVC横向排水管主要排除由中央分隔带渗入中央带纵向盲沟中进入带孔纵向集水管的雨水，通过横向排水管，将水排出路基外。
②纵向排水盲沟纵向排水盲沟是沿主线上整体式路基设置在中央分隔带路中线路基下的碎石渗水沟，通过设置在纵向盲沟内的Φ100带孔纵向集水管与横向PVC 管的连通，将由盲沟内渗入到带孔纵向集水管中的雨水进入横向排水管，然后排出路基。
③纵向排水沟纵向排水沟是设置在主线超高地段超高一侧沿中央带路缘石边缘布设的钢筋砼排水沟，通过横坡和纵坡的作用，将路面雨水由横向进入钢筋砼纵向排水沟，通过纵坡进入设置在纵向排水沟下的钢筋砼雨水井，再通过横向排水管将水排出路基以外。
④雨水井在主线超高段的超高一侧，为了排出进入到纵向排水沟的路面雨水，沿超高段纵向排水沟底部每隔44米左右的距离，设置一道雨水井，使纵向排水沟的雨水通过纵坡将雨水汇集到雨水井中，再通过与雨水井连通的横向排水管将雨水排出路基外。
⑤路堑边沟路堑边沟是设置在路堑地段路基边缘的排水沟，主要作用是排除路堑地段的路面雨水和由横向排水管进入到路堑边沟的雨水。
⑥急流槽急流槽是设置在一般填方地段路基边坡上的排水构造物，急流槽是排除道路纵向排水沟汇集到雨水井中的雨水，通过横向排水管进入边坡急流槽后直接流入路基边沟。
二、主要施工方法（1）、施工准备施工材料进场为保障路面排水工程能顺利如期开工，按照设计与整体施工程序要求，必须首先进行中央分隔带及路面排水的施工，目前路面排水工程的施工材料现已进场。
a．Φ100和Φ250PVC横向排水管，各项技术指标符合国家质量标准要求。
b．Φ100纵向带孔排水管：技术指标符合国家质量标准要求。
c． P.C32.5普通硅酸盐水泥:该水泥为贵州景盛达贸易有限公司生产，经项目部工地试验室和驻地办试验室抽样检验合格。
d．碎石：碎石为和平料场、中桥料场、李子垭料场生产，经项目部工地试验室与驻地办试验室共同检验各项技术指标符合质量标准要求。
e．钢筋：用于纵向排水沟的钢筋运到工地后经试验室取样检验,各项技术指标合格。
f．土工合成材料：渗水土工布：用于过滤土工合成材料采用无纺土工织物。
土工织物的单位面积质量不小于300 ~500g/m2，其强度应符合下表的基本要求：防渗土工布：各项指标应选用符合下表技术要求。
用于路面排水工程的C15和C25砼在原材料检验合格后，由工地试验室在监理的见证下进行了施工配合比设计，按照批准的各标号砼施工配合比进行施工。
测量放线路面排水工程施工前先用全站仪放出中央分隔带中线位置，在中线上按每10米打一个桩，然后根据施工设计图用滑石粉先打出中央分隔带纵向碎石盲沟的开挖线，对连通纵向盲沟的100UPVC横向排水管按设计横坡度同样用石灰线标出沟槽开挖宽度线。
在超高段对连接纵向排水沟雨水井的Φ250PVC横向排水管放样时，首先按施工设计图放出超高段缘石边上纵向排水管水沟的纵向位置，计算出横向排水管在集水井进水口的位置，然后用石灰线放出开挖宽度，并标出预埋开挖深度。
对路堑边沟采用全站仪放出边沟在路面边部的位置，然后打桩挂线，放出开挖宽度，并复核纵向边沟的各点距路中线距离是否符合设计宽度，确保边沟的纵向线型与横向位置不出偏差。
（2）、施工部署与人员安排①施工部署本分项工程包括中央分隔带、路面纵横向排水、急流槽及路堑边沟等工程，根据施工内容的特点、材料类型，施工战线距离等特殊情况，项目部组建了附属工程专项施工管理机构，将分项工程施工队伍分为三个施工队，按合适的施工战线将施工队部署在可施工的段面范围内，同时选定合理安全的材料堆放点和砼拌和位置，以便施工和指挥的方便。
②人员安排路面排水工程是路面主体工程进度与质量的先期门户，其进度和质量直接影响后续路面施工的顺利进行和建成后公路的使用质量和整体外观，因此，为保障路面排水工程顺利开工进行以及开工后的进度与质量，项目部针对路面排水子分项多，施工复杂的特点，成立了具有管理水平高、技术力量强的施工管理机构，并挑选了3个对路面排水施工经验丰富的专业施工队伍，其施工组织管理框架见图一所示。
（3）、主要施工方法路面排水系统包括中央分隔带纵向排水盲沟、超高段钢筋砼纵向排水沟、集水井、横向排水管与急流槽及路堑边沟等子分项工程，为使该分项工程在施工过程中有条不紊，确保工程质量与进度，按照施工技术规范有关附属工程施工技术要求，项目部针对路面排水系统的复杂性与特点，制定了如下施工方案：纵向排水盲沟施工在中央带经测量放线后，按石灰打出的开挖线按设计施工图的断面尺寸进行开挖施工，施工工艺流程为：测量放线管坑开挖坑壁修复整理铺设防渗土工布安装纵向软式透水管处理三通接头回填碎石碎石顶铺设透水土工布。
②横向排水管施工路面横向排水管分为超高段横向排水管和一般路段的横向排水管，超高段路面横向排水管与中央带纵向排水沟的雨水井连通，主要排除超高段纵向排水沟流入雨水井的路面水，管型为Ф250PVC横向排水管。
一般路段处的横向排水管与中央带纵向排水盲沟内的纵向带孔排水管以三通连接相通，主要排除渗入中央盲沟内纵向带孔排水管中的雨水，使用Ф100PVC横向排水管，施工工艺流程为：测量放线管坑开挖修整坑壁铺垫砂垫层安装横排硬塑管回填砼出水口处理纵向排水沟与雨水井设置在超高段内的中央带纵向排水沟与雨水井是排除超高一侧路面雨水的连接体，由于雨水井按设计的桩号位置布设在排水沟底部，因此施工时在有雨水井的位置采用现浇至下而上，先雨水井，后纵向排水沟的顺序施工，其施工工艺为：盖板预制测量放线基坑开挖模板支立钢筋架立钢筋模板检测砼搅拌运输砼浇筑振捣进水口密封检查处理养生盖板急流槽施工急流槽是设置在路堤段边坡处与Ф50和Ф100横向排水管相通的外部排水构造体，主要排除雨水井和中央带盲沟经横向排水管进入急流槽内的水流，急流槽进水口与Ф225UPVC硬塑管相通，急流槽的施工工艺流程如下：测量放线坑槽开挖设防滑平台铺砂垫层进水口（硬塑管出水口）处砼帽石施工浆砌片石槽身施工伸缩缝处理出水口消力坎施工路堑边沟施工本合同段内的路堑边沟沟身均采用砼现浇与浆砌片石混合施工，边沟盖板采用钢筋砼预制，路坠边沟的施工工艺流程如下：盖板预制测量放线开挖沟槽清整沟壁内侧沟身墙支立模板与横向排水管出口连接处理砼拌制与运输砼浇筑与振捣养生与拆模沟底沟壁片石砌筑安装盖板。
上述工序各工艺流程在施工过程中，严格按施工规范和技术标准操作控制，并在自检合格的基础上经现场监理工程师检验合格，符合质量标准要求经批准同意后方可进行下一工序施工。
三、路面排水工程施工工艺流程路面排水工程的各子分项工程施工工艺流程见“工艺流程图”(2)、路面横向排水施工工艺流程图(3)、纵向排水沟与集水井施工工艺流程图(4)、急流槽施工工艺流程图(5)、路堑边沟施工工艺流程图四、质量控制措施（1）、建立质量管理组织机构为保证路面排水工程各项施工质量指标符合质量标准要求，使路面排水施工达到预期的质量目标，项目经理部成立了以项目经理为质检组组长，质检工程师为副组长，质检部、工程部、试验室主任为专职质检员的质量检查小组。
各施工班组、施工队设有监管质检员，并签订质量责任书。
工程审批开工后，在施工过程中实行检查监督制，把责任落到施工队，施工班组和每个人，采取层层把关，处处抓落实，形成人人参加施工，人人为质量的局面。
（2）、建立和落实质量岗位责任制质量意识是保证工程质量的一项必要条件，为此，项目经理部首先重视加强质量教育，要求全体员工树立质量第一的观念，同时建立质量责任制和相应的奖惩办法，按施工的各道工序与各项工艺明确各个岗位的责任，层层把关、人人有责。
在落实质量责任的过程中，项目部主要采取了以下措施：①明确各部门主管和直接责任人同时承担责任，加强各部门内部监督和管理，严禁相互推委扯皮。
②在施工中加强各层次的监督检查，发现问题坚决按规章制度追究相关人员的责任，并对其处罚。
③对工程质量进行逐日跟踪监控，对分项、子分项工程或某一施工环节出现的质量问题要查找原因，追究责任人。
（3）、质量控制措施的方法①项目组织机构的控制根据质量管理目标，路面排水施工将严格按质量管理体系文件的规定要求配备人员，在项目经理部设置专门质检工程师，在各施工队分派专职质检员，在作业班组有监督员，形成一个有组织的互相监督、制约的整体。
②材料质量的控制a．对用于路面排水工程施工的材料进行严格的质量控制措施，对使用的砼原材料碎石、砂及水泥在选定合格的石料厂生产厂家后，在进料过程中严格按规范规定的批量次抽检试验，检验其质量指标是否合格，对不合格的砂、石、水泥材料不准进入工地，并查找原因，立即制定相应的改进措施。
b．对于工程中的其他外购材料，应对其供应商进行评价，以确保其按时、按质、按量提供合格材料。
c．项目材料组按工程部下达的材料数量，并根据图纸和规范要求对采购材料的型号、规格、外观等指标进行验收后通知质检组进行检验，不合格品禁止入库。
对材料的搬运贮存和保护防护应严格执行有关要求，确保质量。
d．对各种材料进行产品标识，在拌和场搭建材料堆放仓库，建立材料出入库登记，不同材料分仓堆放，并悬挂标识牌，以便在施工中不会被误用。
e．对于外购半成品（如水泥、土工布等）材料在选定几个厂家后，会同监理进行考查，择优选定厂家，并与其签订合同，对生产进行不定期检查，每进一批材料都要按规范要求进行检验，并记录每一批材料的使用部位，使其具有可追溯性。
③施工机械和设备的控制a．为满足路面排水工程开工后的施工进度、保证工期与质量，我公司配备了合理的路面排水工程施工机械设备，以保证施工的高质量高效率。
b．按要求对机械设备维修保养，确保机械性能满足工期、质量要求。
c．对主要施工机械建立“三定”（定人，定机，定岗）制度，根据有关规定进行使用、管理，并加强操作人员上岗培训工作。
d在施工过程中产品质量有波动时，应对选用的机械设备进行调查分析，采取措施和再验证认可或作机械设备的调整处理。
