第六章悬索桥及斜拉桥第一节悬索桥及斜拉桥的分类及构造一、悬索桥、斜拉桥的分类（一）悬索桥悬索桥也称吊桥，是指利用主缆和吊索作为加劲梁的悬挂体系，将桥跨所承受的荷载传递到桥塔、锚碇的桥梁。
其主要结构由主缆、索塔、锚碇、吊索、加劲梁组成。

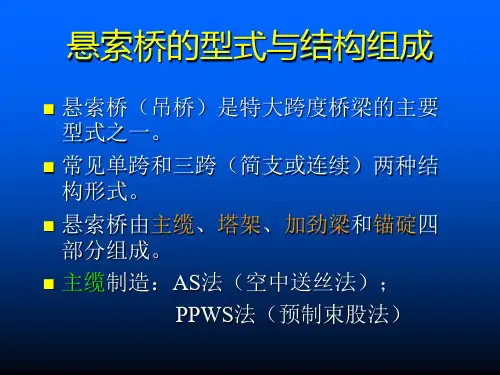

悬索桥的类型可根据悬吊跨数、主缆锚固方式及悬吊方式等方面加以划分。
1．按悬吊跨数分类其结构形式如图6-1。
其中单跨悬索桥和三跨悬索桥最为常用。
图6-1 悬吊跨数不同的悬索桥a)单跨悬索桥；b)三跨悬索桥；c)四跨悬索桥；d)五跨悬索桥1）单跨悬索桥2）三跨悬索桥3）多跨悬索桥图6-2 联袂布置的悬索桥2．按主缆的锚固方式分类按主缆的锚固形式划分，可分为地锚式悬索桥和自锚式悬索桥。
3．根据悬吊方式分类1）采用竖直吊索并以钢桁架作加劲梁，如图6-4所示。
2）采用三角布置的斜吊索，并以扁平流线形钢箱梁作加劲梁，如图6-5所示。
3）混合式，即采用竖直吊索和斜吊索，流线形钢箱梁作加劲梁。
如图6-6所示。
图6-4 采用竖直吊索桁式加劲梁悬索桥图6-5 采用斜吊索钢箱加劲梁的悬索桥图6-6 带斜拉索的悬索桥4．按支承结构分类图6-7 按支承构造划分悬索桥形式a)单跨两铰加劲梁；b)三跨两铰加劲梁；c)三跨连续加劲梁（二）斜拉桥斜拉桥的主要组成部分为主梁、索塔及拉索。
1．按索塔布置方式分1）单塔式斜拉桥采用图6-8-b）的单塔式斜拉桥。
2）双塔式斜拉桥桥下净空要求较大时，多采用图6-8 a）所示的双塔式斜拉桥。
图6-8 斜拉桥跨径布置3）多塔式斜拉桥在跨越宽阔水面时，由于桥梁长度大，可采用图6-8c)所示的多塔斜拉桥。
2．按主梁的支承条件分1）连续梁式斜拉桥如图6-9 a）。
2）单悬臂式斜拉桥如图6-9 b）。
3）T形刚架式斜拉桥如图6-9 c）。
图 6-9按主梁支承条件划分斜拉桥形式二、悬索桥、斜拉桥的构造（一）悬索桥上部结构的主要形式和构造特点现代悬索桥通常主要由主缆、主塔、锚碇与加劲梁等四大主体结构以及塔顶主索鞍、锚口散索鞍座或散索箍和悬吊系统等重要附属系统组成。

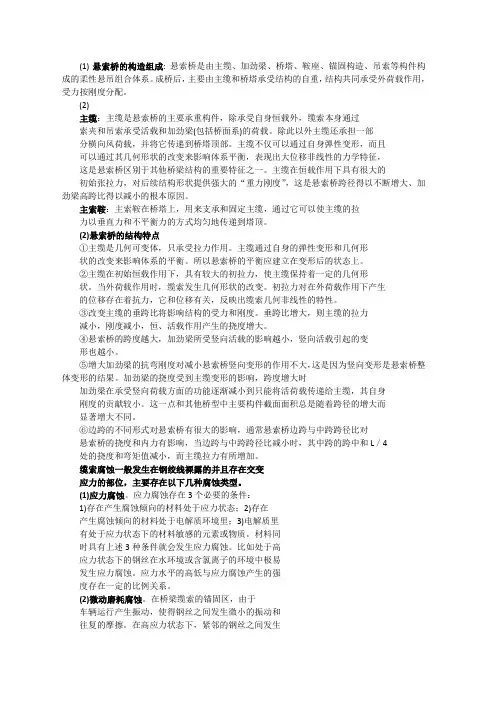

(1)悬索桥的构造组成: 悬索桥是由主缆、加劲梁、桥塔、鞍座、锚固构造、吊索等构件构成的柔性悬吊组合体系。
成桥后，主要由主缆和桥塔承受结构的自重，结构共同承受外荷载作用，受力按刚度分配。
(2)主缆：主缆是悬索桥的主要承重构件，除承受自身恒载外，缆索本身通过索夹和吊索承受活载和加劲梁(包括桥面系)的荷载。
除此以外主缆还承担一部分横向风荷载，并将它传递到桥塔顶部。
主缆不仅可以通过自身弹性变形，而且可以通过其几何形状的改变来影响体系平衡，表现出大位移非线性的力学特征，这是悬索桥区别于其他桥梁结构的重要特征之一。
主缆在恒载作用下具有很大的初始张拉力，对后续结构形状提供强大的“重力刚度”，这是悬索桥跨径得以不断增大、加劲梁高跨比得以减小的根本原因。
主索鞍：主索鞍在桥塔上，用来支承和固定主缆，通过它可以使主缆的拉力以垂直力和不平衡力的方式均匀地传递到塔顶。
(2)悬索桥的结构特点①主缆是几何可变体，只承受拉力作用。
主缆通过自身的弹性变形和几何形状的改变来影响体系的平衡。
所以悬索桥的平衡应建立在变形后的状态上。
②主缆在初始恒载作用下，具有较大的初拉力，使主缆保持着一定的几何形状。
当外荷载作用时，缆索发生几何形状的改变。
初拉力对在外荷载作用下产生的位移存在着抗力，它和位移有关，反映出缆索几何非线性的特性。
③改变主缆的垂跨比将影响结构的受力和刚度。
垂跨比增大，则主缆的拉力减小，刚度减小，恒、活载作用产生的挠度增大。
④悬索桥的跨度越大，加劲梁所受竖向活载的影响越小，竖向活载引起的变形也越小。
⑤增大加劲梁的抗弯刚度对减小悬索桥竖向变形的作用不大，这是因为竖向变形是悬索桥整体变形的结果。
加劲梁的挠度受到主缆变形的影响，跨度增大时加劲梁在承受竖向荷载方面的功能逐渐减小到只能将活荷载传递给主缆，其自身刚度的贡献较小。
这一点和其他桥型中主要构件截面面积总是随着跨径的增大而显著增大不同。
⑥边跨的不同形式对悬索桥有很大的影响，通常悬索桥边跨与中跨跨径比对悬索桥的挠度和内力有影响，当边跨与中跨跨径比减小时，其中跨的跨中和L／4处的挠度和弯矩值减小，而主缆拉力有所增加。
