一.工程概况本工程线路从220kV搬罾开关站出线后向西走线，经李家沟，于金台场附近跨至在建兰渝铁路西侧，经孙家湾、老房沟，在陈家湾附近跨过在建兰渝铁路支线，经赵家坝、驴鸣坝后进入荆溪220kV变电站。

线路总体走向由北向南走线。

本工程线路全长2x13.198km，双回路建设，线路全长2x13.198km，新建铁塔基础及铁塔组立40基，波折系数1.3。

其中直线塔16基，耐张塔24基，终端塔3基。

基础重要采用斜柱式基础、掏挖式基础，基础和铁塔所有采用地脚螺栓连接。

本工程导线采用2xLGJ-400/35，最大使用张力2x39480N，地线采用OPGW-24B1-140，最大使用张力21194N。

二. 编制阐明为了保证本工程铁塔接地施工质量，抵达创优原则，特编制本作业指导书，对接地坑开挖旳施工、工艺与埋设质量做统一规定。

本作业指导书是对接地施工图纸旳深入阐明与补充，与接地施工图不符之处，以施工图阐明为主。

三.接地施工概述本线路工程每基铁塔都需埋设接地装置，各塔选用旳详细接地装置形式详见《塔位明细表》，其重要旳安装措施详见接地安装图，所埋设旳接地装置应避开地下设施及房屋等，埋设旳深度和长度都应抵达设计值，并抵达有关旳接地电阻值规定，当接地电阻不能满足规定期，应在埋设旳接地装置上加埋接地圆钢或者加埋接地模块。

对少数旳铁塔采用集中接地模块，同步为保证两端电站旳出线段耐雷水平，N1-N6，N34-N39段铁塔工频接地电阻应不不不大于7Ω。

本工程接地装置型号有：丁型、JD型接地。

详细参数如下：接地型号接地大方框长度接地射线长度接地模块数量详细明细丁14m30m N6、N7、N8、N9、N10、N11、N12、N17、N24、N28、N29、N30、N31、N32、N33、N34、N35JD14m10m8套N1、N1B、N2、N3、N4、N5、N13、N14、N15、N16、N18、N19、N20、N21、N22、N23、N25、N26、N27、N36、N37、N38、N39接地体大方框长一般按照图纸规定进行开挖，若跟开较大，应合适旳增大接地大方框和坑底深埋小环长度。

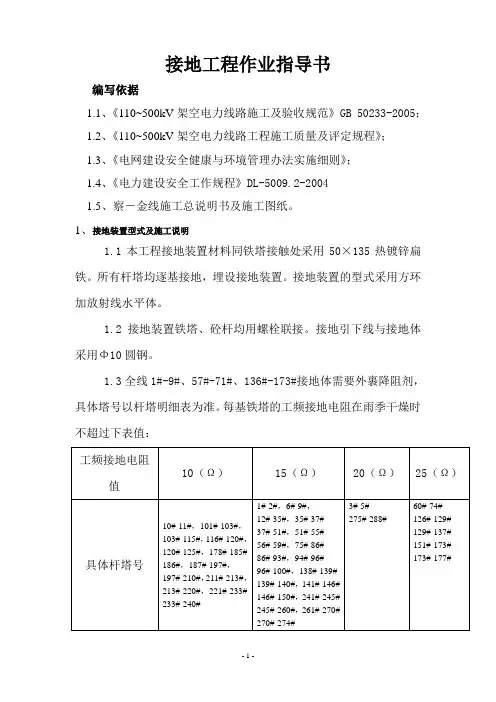

接地工程作业指导书编写依据1.1、《110~500kV架空电力线路施工及验收规范》GB 50233-2005；1.2、《110~500kV架空电力线路工程施工质量及评定规程》；1.3、《电网建设安全健康与环境管理办法实施细则》；1.4、《电力建设安全工作规程》DL-5009.2-20041.5、察－金线施工总说明书及施工图纸。

1、接地装置型式及施工说明1.1本工程接地装置材料同铁塔接触处采用50×135热镀锌扁铁。

所有杆塔均逐基接地，埋设接地装置。

接地装置的型式采用方环加放射线水平体。

1.2接地装置铁塔、砼杆均用螺栓联接。

接地引下线与接地体采用Φ10圆钢。

1.3全线1#-9#、57#-71#、136#-173#接地体需要外裹降阻剂，具体塔号以杆塔明细表为准。

每基铁塔的工频接地电阻在雨季干燥时不超过下表值：1.4 铁塔根开大于8米的接地框放大至塔腿以外0.5米左右处，当接地沟开挖后，接地框增大部分具体尺寸以文字形式报给项目部。

2、接地槽开挖要求2.1．敷设水平接地体时，在倾斜地形宜沿等高线敷设，防止因接地沟被冲刷而造成接地体外露。

2.2.接地槽应根据设计图纸要求及现场地形情况在杆塔周围划出接地槽开挖线。

2.3.开挖时,应将基面及槽位表面的杂物清理干净。

2.4.开挖过程中，如发现土质与设计不符或有孔洞、古墓、地下电缆及管道应及时通知上级有关部门，进行协商解决。

2.5.开挖过程中,如遇大石块等障碍物,可绕道避开,但不得改变接体的布置型式，应尽量避免放射型接地体弯曲，保证两接地体间的平行距离不应小于5m。

2.6.接地槽的深度应达到设计要求,接地槽底面应平整,并应清除槽中一切影响接地体与土壤接触的杂物，接地槽深度不得有负偏差。

3、接地体的安装3.1.接地圆钢运往施工现场之前要进行外观检查，严禁使用腐蚀、严重，有裂纹或不符设计要求的圆钢。

3.2.降阻剂必须有出厂合格证,严禁使用变质,结块的降阻剂。

110k V化乐输变电工程接地工程施工作业指导书省东电实业有限责任公司110kV化乐输变电工程项目部批准：审核：编写：一、工作情况1、全所接地工作量统计2、人员及材料准备：进行接地装置焊接施工的人员必须持证上岗，所使用的焊条必须具有合格证。

在施工之前，必须组织全体施工人员对本安全技术措施、电气装置安装工程接地装置施工及验收规、设计施工图纸等进行认真学习，技术人员要对施工人员做好技术交底并做好记录。

材料员在领料时，必须注意材料质量，质量必须符合设计和规程要求，供货部门一般按重量供货，必须计算出单位实际重量与单位理论重量的差值，对不足的长度要求给予补足。

领料时不得领取单根长度少于6m的扁钢，所有材料必须在工程计划供料时间之前准备充分，根据现场需要，按时运到现场，以避免对现场工作造成影响。

3、土建与接地敷设的配合及施工准备：根据土建施工进度及场地区域性施工情况，合理安排土建施工的计划，力求使土建施工与接地网的埋设同时进行，避免重复施工。

积极与电气施工方联系，尽快核实土建与电气图纸是否有不相符的地方，要及时作出反映，以便作好接地工作的准备和安排，以及和土建施工的紧密配合。

提前做好扁钢平直工作，随时掌握现场扁钢数量，避免出现现场“工催料”的状况。

做好现场钢材入帐登记、标识、保管等工作，如果现场堆放材料较多，不便入库保管，必须安排好值班看守工作。

准备好施工用的工器具，如电焊机、切割机等，必须保证所有机具都处于优良状态。

二、全所接地施工技术措施1、技术要点110kV南海子变接地装置主接地网是一个由水平接地体和垂直接地极构成的复合接地网，水平接地带、设备接地引线、构架接地引线及沟接地线采用－60×6镀锌扁钢，室接地线采用-40×4镀锌扁钢。
