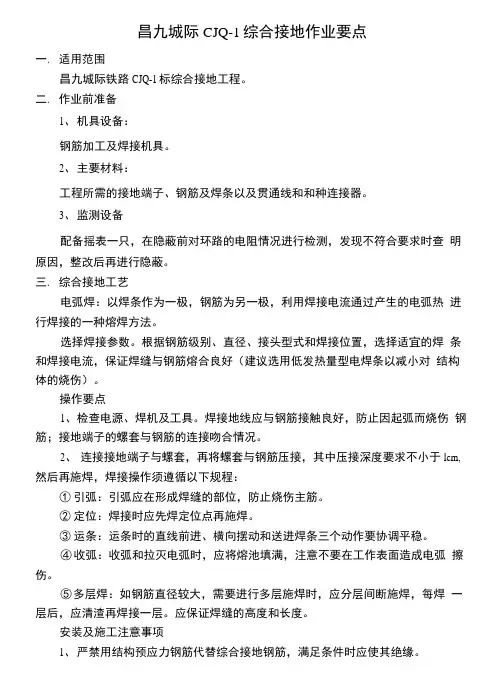

昌九城际CJQ-1综合接地作业要点一.适用范围昌九城际铁路CJQ-1标综合接地工程。
二.作业前准备1、机具设备：钢筋加工及焊接机具。
2、主要材料：工程所需的接地端子、钢筋及焊条以及贯通线和和种连接器。
3、监测设备配备摇表一只，在隐蔽前对环路的电阻情况进行检测，发现不符合要求时查明原因，整改后再进行隐蔽。
三.综合接地工艺电弧焊：以焊条作为一极，钢筋为另一极，利用焊接电流通过产生的电弧热进行焊接的一种熔焊方法。
选择焊接参数。
根据钢筋级别、直径、接头型式和焊接位置，选择适宜的焊条和焊接电流，保证焊缝与钢筋熔合良好（建议选用低发热量型电焊条以减小对结构体的烧伤）。
操作要点1、检查电源、焊机及工具。
焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋；接地端子的螺套与钢筋的连接吻合情况。
2、连接接地端子与螺套，再将螺套与钢筋压接，其中压接深度要求不小于lcm, 然后再施焊，焊接操作须遵循以下规程：①引弧：引弧应在形成焊缝的部位，防止烧伤主筋。
②定位：焊接时应先焊定位点再施焊。
③运条：运条时的直线前进、横向摆动和送进焊条三个动作要协调平稳。
④收弧：收弧和拉灭电弧时，应将熔池填满，注意不要在工作表面造成电弧擦伤。
⑤多层焊：如钢筋直径较大，需要进行多层施焊时，应分层间断施焊，每焊一层后，应清渣再焊接一层。
应保证焊缝的高度和长度。
安装及施工注意事项1、严禁用结构预应力钢筋代替综合接地钢筋，满足条件时应使其绝缘。
2、每座桥梁的每个桥墩均需按照本册文件要求安装相应的综合接地网。
3、除特别说明外，钢筋间的连接应采用搭接焊工艺，焊接长为为单面焊接长度不小于100mm、双面焊接长度不小于55mm,钢筋间的十字交叉时采用16mm的形钢筋进行焊接（焊接长度同前，如下图1所示），桥墩、桩基础、承台、梁体等用于接地的钢筋均可采用非预应力结构钢筋，当结构钢筋的截面不满足16mm的要求时，可将相邻的两根结构钢筋并联使用，使总截面不小于200mm2的要求且无需改变结构钢筋的间距。
第一章综合接地作业指导书编号：JZSG7B-SZ-301、适用范围适用于新建京张铁路JZSG-7标段站前工程隧道综合接地的施工作业2、作业准备⑴施工前，依据设计图纸将管段所有接地钢筋、接地端子的设计里程、安装部位、安装数量等设计参数分类汇总列表，并经总工审核无误后以技术交底形式下发至安装班组。
⑵根据设计图纸和施工进度安排，做好接地钢筋、接地端子等材料储备。
所有进场原材料必须满足设计及规范要求。
⑶施工前，对参与预埋件安装的人员进行岗前培训，主要学习预埋件分类汇总表列内容以及预埋件安装安全技术规范要求。
⑷现场施工机具设备、人员配置满足施工需要。
3、总体要求1 综合接地系统工程设计应根据铁路等级、不同地区、不同设备，因地制宜地采取防护措施，达到保护人身安全和设备安全的要求；遵循以人为本、系统优化、综合防护的原则，加强总体协调、全面规划、统筹考虑。
2 综合接地系统以沿线两侧敷设的贯通地线为主干，充分利用沿线桥梁、隧道、路基地段构筑物设施内的接地装置作为接地体，形成低阻等电位综合接地平台。
3 距接触网带电体5m范围以内的金属构件和需要接地的设施、设备应接入综合接地系统。
4 距线路两侧20m范围以内的铁路设备房屋的接地装置应接入综合接地系统。
5 不便与铁路综合接地系统等电位连接的第三方设施（路外公共建筑物、公共电力系统、金属管线等设施）必须采取可靠的隔离或绝缘等措施。
6 综合接地系统由贯通地线、接地装置及引接线等构成。
7 在综合接地系统中，建筑物、构筑物及设备在贯通地线接入处的接地电阻不应大于1Ω。
8 贯通地线的选用应耐腐蚀并符合环保要求，环保性能应满足国家有关规定。
4、技术要求1 接地端子的设置应便于设备、设施就近接入综合接地系统和工程实施。
在工程允许的情况下，接地端子应根据设备、设施的接地需要来确定设置里程，以达到最佳接地性能并方便工程实施和管理。
电力、接触网等强电设备、设施地线不得进入通信信号槽内。
2 隧道内的接地装置应优先利用衬砌内的非预应力结构钢筋作为自然接地体，当没有结构钢筋可以利用时，可增加专用接地钢筋；当自然接地体的接地电阻达不到要求时应增加人工接地体。

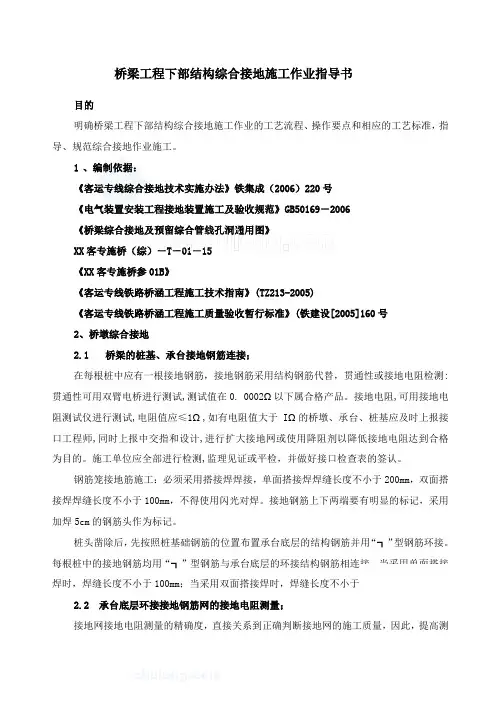

桥梁工程下部结构综合接地施工作业指导书目的明确桥梁工程下部结构综合接地施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范综合接地作业施工。
1、编制依据：《客运专线综合接地技术实施办法》铁集成（2006）220号《电气装置安装工程接地装置施工及验收规范》GB50169－2006《桥梁综合接地及预留综合管线孔洞通用图》XX客专施桥（综）－T－01－15《XX客专施桥参01B》《客运专线铁路桥涵工程施工技术指南》(TZ213-2005)《客运专线铁路桥涵工程施工质量验收暂行标准》(铁建设[2005]160号2、桥墩综合接地2.1桥梁的桩基、承台接地钢筋连接；在每根桩中应有一根接地钢筋，接地钢筋采用结构钢筋代替，贯通性或接地电阻检测:贯通性可用双臂电桥进行测试,测试值在0. 0002Ω以下属合格产品。
接地电阻,可用接地电阻测试仪进行测试,电阻值应≤1Ω,如有电阻值大于IΩ的桥墩、承台、桩基应及时上报接口工程师,同时上报中交指和设计,进行扩大接地网或使用降阻剂以降低接地电阻达到合格为目的。
施工单位应全部进行检测,监理见证或平检，并做好接口检查表的签认。
钢筋笼接地筋施工：必须采用搭接焊焊接，单面搭接焊焊缝长度不小于200mm，双面搭接焊焊缝长度不小于100mm，不得使用闪光对焊。
接地钢筋上下两端要有明显的标记，采用加焊5cm的钢筋头作为标记。
桩头凿除后，先按照桩基础钢筋的位置布置承台底层的结构钢筋并用“┓”型钢筋环接。
每根桩中的接地钢筋均用“┓”型钢筋与承台底层的环接结构钢筋相连接。
当采用单面搭接焊时，焊缝长度不小于100mm；当采用双面搭接焊时，焊缝长度不小于55mm。
2.2 承台底层环接接地钢筋网的接地电阻测量；接地网接地电阻测量的精确度，直接关系到正确判断接地网的施工质量，因此，提高测试的准确性是很重要的。
接地电阻测试仪工作示意图： 说明：C1、P1、P2、C2为接地电阻测试仪（随表附带接地探测棒两支、导线三根）的四个接线柱，C1为电流探针接线柱，P1为电位探针接线柱，P2、C2一般情况下为导通的，作为测试时接地网引出线，L 为接地网对角线。
中铁四局集团昌赣客专CGZQ-2标桥梁桩基、承台及墩身综合接地作业指导书编制：复核：审核：编制日期：昌赣客专CGZQ-2标项目经理部二分部中铁四局集团昌赣客专CGZQ-2标项目部二分部技术交底签收表交底复核日期交底名称桩基、承台及墩身综合接地施工作业指导书交姓名日期姓名日期底接收人签字桥梁桩基、承台及墩身综合接地作业指导书1、适用范围本作业指导书适用于昌赣客专2标段清丰山溪特大桥桥梁下部结构综合接地作业。
2、作业准备2.1 内业技术准备开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全、质量、环保、工期等保证措施，编制应急预案。
由相关对应部门对施工人员进行技术交底及岗前技术、安全培训，考核合格后持证上岗。
2.2外业技术准备2.2.1技术人员根据施工图纸统计接地端子设置位置表、含数量、型号、规格，贯通地线横向连接。
各种材料技术标准和计划提报给物资部门。
2.2.2综合接地施工作业中所涉及的各种施工条件调查、外部技术数据收集。
人员劳力、材料、施工机具准备齐全。
2.2.3综合地线的材料及工具仪表报验。
①铁路综合贯通地线电缆：数量、规格、生产厂家、出厂合格证、出厂测试记录。
②接续电缆工具及连接器件：数量、规格、生产厂家、出厂合格证，及产品表面上的不可灭失的标识（厂标及产品序列编号）。
③仪表：接地电阻测试仪，电阻测试仪、生产厂家、数量、规格、合格证、计量检验合格证。
④电（焊）工：进场时间，电（焊）工资格证书，有效检验年限。
3、技术要求3.1 一般要求（1）在综合接地系统中，建筑物、构筑物及设备在贯通地线接入处的接地电阻不应大于1Ω（2）接地端子的设置应便于设备、设施就近接入综合接地系统，方便工程实施。
（3）桥梁结构物内的接地装置应优先利用结构物中的非预应力结构钢筋作为自然接地体；当没有结构钢筋可以利用时，可增加专用的接地钢筋；当自然接地体的接地电阻达不到要求时应增加人工接地体。
综合接地施工作业指导书中铁x局集团xx项目部二○一○年x月十五日综合接地施工作业指导书一、编制依据及原则1.1 铁路工程建设通用参考图（铁路综合接地系统）（通号[2009]9301）。
1.2 客运专线综合接地技术实施办法（暂行）（铁集成[2006]220号）。
1.3 石武铁路客运专线有关设计文件。
1.3 国家有关标准及法规。
二、实施范围DK914+043～DK970+115段综合接地工程，其中包括轨道、桥梁、路基、隧道等专业的综合接地。
三、施工时机与站前工程同步实施。
四、综合接地实施方案（一）、综合接地总体原则１.石武客专综合接地必须按照通号[2009]-9301号通用图以及铁集成[2006]220号《关于印发<客运专线综合接地技术实施办法（暂行）>的通知》等铁道部综合接地系统有关要求执行。
2.在混凝土灌注前，桥梁各部的接地连接和接地极处理以及贯通线敷设和连接等综合接地系统的实施过程中，均应有监理工程师进行质量确认、旁站监理及留证，并在检验批上得到反映。
3.综合接地系统主要由贯通地线、接地体、横向连接线、分支引接线、接地端子组成。
4.综合接地系统采用沿铁路全线上、下行敷设两根贯通地线方式，贯通地线采用铜截面为70mm2的耐腐蚀并符合环保要求的导电高分子铜缆。
贯通地线敷设于电缆槽中时，必须采取砂防护措施。
5.贯通地线在电气上全程贯通，确保贯通地线的接地电阻不大于1Ω。
路基地段敷设的贯通地线作为路基地段的接地体。
桥梁地段接地体本着“所涉及的接地极、接地钢筋和连接钢筋等应充分利用桥梁中的非预应力结构钢筋”的原则进行设置，把贯通地线与桥梁内部非预应力结构钢筋进行连接，达到良好的接地效果。
当接地电阻达不到要求时，另设单独的接地极。
6.为防止对预应力钢筋的影响，预应力钢筋不应接入综合接地系统。
7.距接触网带电体5m范围以内的金属构件和需要接地的设施、设备，以及距线路两侧20m范围以内的铁路设备房屋的接地装置应接入综合接地系统。

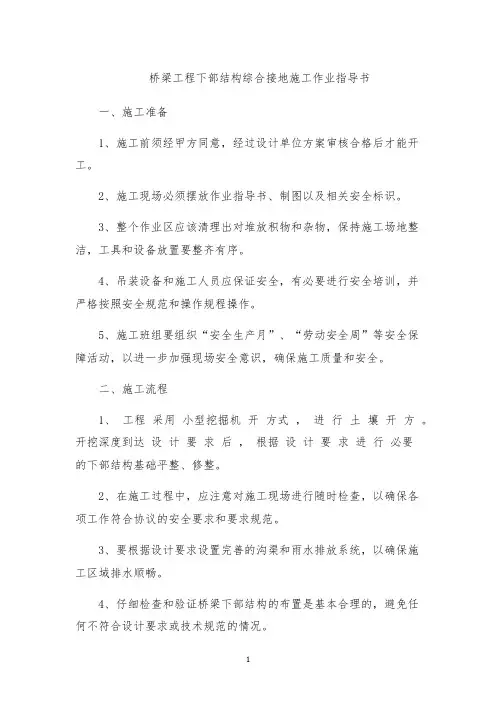

桥梁工程下部结构综合接地施工作业指导书一、施工准备1、施工前须经甲方同意，经过设计单位方案审核合格后才能开工。
2、施工现场必须摆放作业指导书、制图以及相关安全标识。
3、整个作业区应该清理出对堆放积物和杂物，保持施工场地整洁，工具和设备放置要整齐有序。
4、吊装设备和施工人员应保证安全，有必要进行安全培训，并严格按照安全规范和操作规程操作。
5、施工班组要组织“安全生产月”、“劳动安全周”等安全保障活动，以进一步加强现场安全意识，确保施工质量和安全。
二、施工流程1、工程采用小型挖掘机开方式，进行土壤开方。
开挖深度到达设计要求后，根据设计要求进行必要的下部结构基础平整、修整。
2、在施工过程中，应注意对施工现场进行随时检查，以确保各项工作符合协议的安全要求和要求规范。
3、要根据设计要求设置完善的沟渠和雨水排放系统，以确保施工区域排水顺畅。
4、仔细检查和验证桥梁下部结构的布置是基本合理的，避免任何不符合设计要求或技术规范的情况。
5、同时应进行必要的钢筋加固，以确保整个下部结构的稳定。
三、施工安全1、施工现场应尽可能缩小交通施工对附近道路、居民区和工业区的影响。
2、施工现场必须设立警告标志、设备与警告标志，以保持安全区域清晰。
3、在特殊环境下，如在道路两侧、交通繁忙的地段、商业地段、重要设施设备旁边等场合，应特别加强安全管理。
4、施工现场负责人应向施工人员和工人发出必要的安全警告和培训，以便施工过程中可以更好地应对突发情况。
四、施工保质保量1、检查检验草图、布置图和系统规格表，以了解下部结构部分的系统布局，并采取必要的工作量支撑措施。
2、细心验收钢筋品质并采用必要的测量工具进行验收，除非通过难度测试方法，否则必须备有足够数量的储备器件，以抵抗实际构造工作的变化。
3、在整个施工过程中，必须按照规划和方案进行安排，并进行必要的防护措施，以确保施工每个阶段达到规划要求。
4、派遣必要人员来解决现场工作，必须确保整个施工过程不会损害结构本身的健康状况五、施工注意事项1、保证全过程质量检测M模板就位，模板及固定零件的装配及质量必须符合供货厂家的规定。

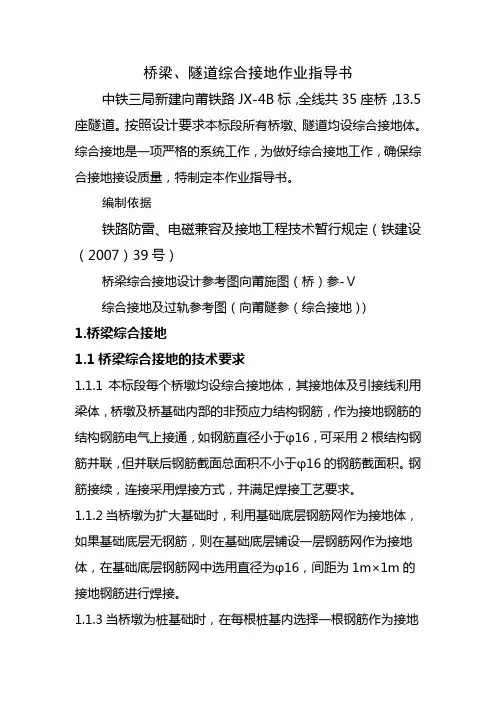

桥梁、隧道综合接地作业指导书中铁三局新建向莆铁路JX-4B标，全线共35座桥，13.5座隧道。
按照设计要求本标段所有桥墩、隧道均设综合接地体。
综合接地是一项严格的系统工作，为做好综合接地工作，确保综合接地接设质量，特制定本作业指导书。
编制依据铁路防雷、电磁兼容及接地工程技术暂行规定（铁建设（2007）39号）桥梁综合接地设计参考图向莆施图（桥）参-Ⅴ综合接地及过轨参考图（向莆隧参（综合接地））1.桥梁综合接地1.1桥梁综合接地的技术要求1.1.1本标段每个桥墩均设综合接地体，其接地体及引接线利用梁体，桥墩及桥基础内部的非预应力结构钢筋，作为接地钢筋的结构钢筋电气上接通，如钢筋直径小于φ16，可采用2根结构钢筋并联，但并联后钢筋截面总面积不小于φ16的钢筋截面积。
钢筋接续，连接采用焊接方式，并满足焊接工艺要求。
1.1.2当桥墩为扩大基础时，利用基础底层钢筋网作为接地体，如果基础底层无钢筋，则在基础底层铺设一层钢筋网作为接地体，在基础底层钢筋网中选用直径为φ16，间距为1m×1m的接地钢筋进行焊接。
1.1.3当桥墩为桩基础时，在每根桩基内选择一根钢筋作为接地钢筋，并利用承台底层钢筋网与桥墩内接地钢筋相连（采用焊接）。
1.1.4在基础上部侧面距离地面0.3m处预埋一个用于测试的M16接地端子（水中墩除外）。
当基顶埋深超过0.3m，M16接地端子埋于墩身内。
1.1.5在墩身及梁底部预埋连接接地钢筋的M16的接地端子，并与接地钢筋采用焊接。
1.1.6梁与墩的连接采用截面积50mm2的不锈钢钢绞线与预埋的接地端子拴接。
1.1.7对于连续梁，在梁体中利用桥面保护层上部非预应力纵向钢筋作为接触网闪络保护用的接地钢筋，其纵向结构钢筋距离混凝土表层要求不小于100mm。
1.1.8对于连续梁，桥梁上的接触网基础钢筋及通信辅助杆基础与桥面纵向接地钢筋连接接地。
1.1.9对于简支T型梁，梁端的横向接地钢筋作为接触网闪络保护接地用，横向接地钢筋与桥墩内接地钢筋相连。
桥梁工程下部结构综合接地施工作业指导书一、施工前准备工作1. 梳理工程施工图纸，了解施工工艺和要求，制定施工方案。
2. 检查施工设备、工具、机械的完好性和安全性，确保施工过程中的安全。
3. 安排施工人员，包括工程师、技术员、施工人员等，并进行必要的培训和交底。
4. 制定施工计划，明确各个工作节点和施工进度，合理安排工作顺序。
5. 联系相关部门，了解施工现场的地质情况、环境限制和安全要求。
6. 准备施工材料，包括钢筋、钢板、混凝土等，并进行质量检验，确保符合施工要求。
7. 制定施工现场布置方案，确保施工现场的整洁有序和施工操作的便利性。
二、开挖基坑1. 根据施工图纸要求，确定基坑的开挖尺寸及位置，标出基坑范围。
2. 清理基坑表面杂物，确保基坑底部平整清洁。
3. 根据设计要求进行基坑支护，使用合适的支护结构和材料。
4. 进行基坑开挖，采用合适的施工方法和机械设备，确保施工进度和质量。
5. 监测基坑开挖的变形和支护结构的稳定性，及时采取加固措施。
三、基础施工1. 准备基础施工材料，包括混凝土、钢筋等，并进行质量检验。
2. 根据设计要求和施工图纸，标定基础的位置和尺寸。
3. 在基坑内铺设合适的垫层材料，确保基坑底部平整。
4. 进行基础浇筑，采用适当的浇筑方法和施工工艺，确保混凝土浇筑质量。
5. 安装混凝土浇筑时的脚手架和防护设施，确保施工过程中的安全。
6. 浇筑后的基础进行养护，包括保湿、防止日晒雨淋等措施。
四、桥墩施工1. 准备桥墩施工材料，包括钢筋、模板等，并进行质量检验。
2. 根据设计要求和施工图纸，标定桥墩的位置和尺寸。
3. 搭建桥墩施工脚手架和模板，确保施工过程中的安全和施工质量。
4. 进行桥墩的浇筑，采用适当的浇筑方法和施工工艺，确保混凝土浇筑质量。
5. 在桥墩上安装桥梁的上部结构，包括横梁、支撑等。
6. 桥墩施工完成后，进行养护处理，包括保湿、防止日晒雨淋等。
五、桥梁上部结构施工1. 准备桥梁上部结构的施工材料，包括钢板、钢筋等，并进行质量检验。
桥梁综合接地施工作业指导书桥梁综合接地施工作业指导书1. 施工前准备工作1.1 确认施工方案、施工图纸和技术文件的准确性和完整性，并编制施工计划。
1.2 对施工现场进行仔细勘测，确定施工区域，清理施工区域并标识危险区域。
施工现场必须符合安全规范要求，并设置必要的安全警示标志、路标等设施，确保施工期间来往车辆和人员的安全。
1.3 规划验收接地测试方法，确定仪器设备和测试工具并对其进行操作指导。
1.4 确认施工工具、设备和材料，确保它们均符合安全标准，检查对施工的维护和使用是否得当。
2. 施工工序2.1 打好钻孔钻孔应在水平和垂直方向上进行，同时应保持孔的准确位置和正常孔深。
采用射线方法在孔壁上打标记，确定孔在孔壁上的位置。
2.2 安装接地材料接地材料的标准应符合规定，不得有缺陷。
安装应在桥梁结构表面完成。
2.3 连接电线电线应直接或连续接地。
地线接头应牢固、可靠，接地电线应品质可控。
2.4 检查接地状态对完工的接地工程应进行电判定测量和测试，检查工程施工的质量和可靠性。
3. 施工安全3.1 遵守相关安全规定；3.2 现场工人应配备个人防护装置，包括头盔、安全鞋、手套、工作服、耳塞和防护眼镜等；3.3 人员和车辆必须保持一定的安全距离，以免发生交通事故；3.4 现场应加强人员安全教育，提高施工人员安全意识。
4. 施工质量要求4.1 接地材料选用规定标准的产品，符合产品质量标准；4.2 确认打孔位置准确，孔深符合规定要求，孔壁平整，不得出现混浊现象；4.3 电线连接牢固可靠，接地电线接点处不得松动，线缆不得磨损或脱落；4.4 接地电流不得超过规定范围。
5. 施工结束后处理5.1 在施工区域内清理施工场地，并将工程碎片和垃圾清理干净；5.2 报告并保存施工记录和报告等资料；5.3 定期对完工工程质量进行检查，及时发现并处理施工质量问题。
总之，桥梁综合接地施工工程的施工过程必须规范、严密，关键环节应注意操作规范。

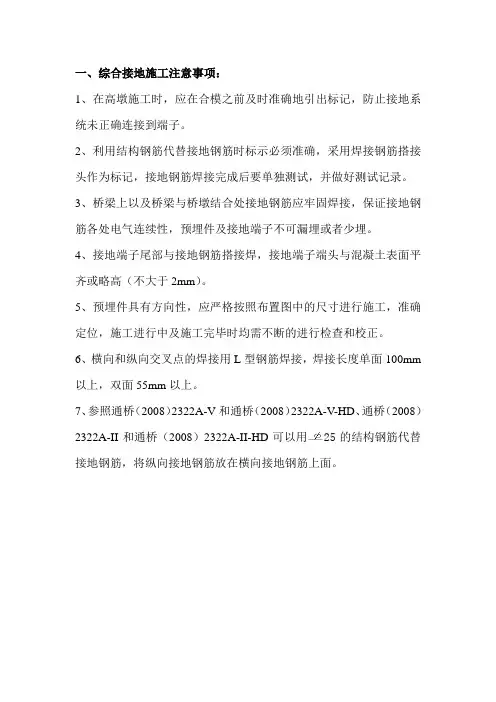

一、综合接地施工注意事项：1、在高墩施工时，应在合模之前及时准确地引出标记，防止接地系统未正确连接到端子。
2、利用结构钢筋代替接地钢筋时标示必须准确，采用焊接钢筋搭接头作为标记，接地钢筋焊接完成后要单独测试，并做好测试记录。
3、桥梁上以及桥梁与桥墩结合处接地钢筋应牢固焊接，保证接地钢筋各处电气连续性，预埋件及接地端子不可漏埋或者少埋。
4、接地端子尾部与接地钢筋搭接焊，接地端子端头与混凝土表面平齐或略高（不大于2mm）。
5、预埋件具有方向性，应严格按照布置图中的尺寸进行施工，准确定位，施工进行中及施工完毕时均需不断的进行检查和校正。
6、横向和纵向交叉点的焊接用L型钢筋焊接，焊接长度单面100mm 以上，双面55mm以上。
7、参照通桥（2008）2322A-V和通桥（2008）2322A-V-HD、通桥（2008）2322A-II和通桥（2008）2322A-II-HD可以用25的结构钢筋代替接地钢筋，将纵向接地钢筋放在横向接地钢筋上面。
二、桥墩综合接地1、桥墩挖井基础综合接地：在基底底面设一层钢筋网（距底面距离不大于70mm，且不小于45mm）作为水平接地极，钢筋网格为1*1m，水平接地极钢筋网格节点应焊接，中心“十”及四周采用“L”焊,其余的点焊：承台中的2根竖直接地钢筋与墩身中的2根竖直结构钢筋通长，通过此通长钢筋引至墩帽处接地端子；竖直接地钢筋与基底接地钢筋网的中心“十”字钢筋焊接；接地钢筋均采用Φ16的钢筋。
桥梁的挖井基础水平接地钢筋网格和垂直接地钢筋的外缘距混凝土表面不大于70mm，且不小于45mm，须采用固定措施。
在每个挖井桥墩垂直于线路方向的两侧距地面-200mm处各设置一个不锈钢接地端子供测试和拴接附加接地极之用。
2、桥梁的桩基础，在每根桩中应有一根接地钢筋，桩中的接地钢筋在承台中应环接，桥墩中应有二根接地钢筋一端与承台中的环接钢筋相连，另一端与墩帽处的接地端子相连。
施工时先按照桩基础钢筋位置布置承台底层的钢筋焊接，再布置墩身的两根接地用结构钢筋并焊接。
沪昆铁路客运专线HKJX-5标桥梁工程桥梁综合接地施工作业指导书单位：编制：审核：审批：2011年6月1日发布 2011年7月1日实施沪昆铁路客运专线桥梁工程桥梁综合接地施工作业指导书1 适用范围适用于沪昆铁路客专HKJX-5标桥梁综合接地工程施工。
2 作业准备2.1内业技术准备（1）作业指导书编制完成后，应在施工前组织技术人员认真阅读、审核图纸，学习实施性施工组织设计，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工作业人员进行上岗前技术培训，考核合格后持证上岗。
（2）图纸及验收标准采用：《350km/h无砟轨道后张预应力砼简支箱梁31.5m》（经规院通桥（2008）2322A-Ⅱ）、《350km/h无砟轨道后张预应力砼简支箱梁23.5m》（经规院通桥（2008）2322A-Ⅴ）；《铁路综合接地系统》（经规院通号（2009）9301）；《杭长客运专线站前接口工程施工图技术交底》；《高速铁路桥梁工程施工技术指南》（铁建设【2010】241号）；《高速铁路桥梁工程施工质量验收标准》（TB10752-2010）；2.2 外业技术准备施工作业人员进场，并准备好相关施工设备和物资。
3 技术要求桥梁接口工程按照土建施工顺序进行安排，分为下部结构、梁体和桥面系。
下部工程主要包括桩基、承台、墩身的接地钢筋的预埋和焊接，接地端子的预留，此部分与土建施工同时进行；梁体工程主要包括接地钢筋的预埋和焊接、接地端子的预留、接触网支柱基础和拉线基础的预埋，此内容与梁体钢筋施工同步进行；桥面系工程包括接地钢筋的预埋和焊接、接地端子的预留、接触网支柱基础的上部浇注和电缆槽的构筑，此项施工项目与桥面系其他施工同时进行。
综合接地系统由贯通地线、接地装置（或接地极）、引接线、接地端子以及接触网专业接地装置构成，综合接地电阻不大于1Ω。
3.1综合接地钢筋技术要求3.1.1钻孔桩接地钢筋每根钻孔桩接地钢筋采用桩身通长的结构钢筋代替，选取靠近承台纵、横接地钢筋的桩身通长结构钢筋，与承台接地钢筋用φ16钢筋L型焊接。
3.1.2承台接地钢筋承台底层钢筋网兼作接地连接用，钢筋网纵横钢筋与桩基接地钢筋处采用φ16钢筋L型焊接。
3.1.3扩大基础接地网扩大基础利用底层钢筋网或在基础底层铺设接地钢筋网作为接地体，网格间距1m×1m，钢筋直径为20mm，纵横钢筋采用φ16钢筋L型焊接。
3.1.4墩身接地钢筋墩身在小里程方向距桥墩外轮廓线250mm、距桥中线1.05m左右侧处设两根专用的φ16钢筋作接地钢筋，并相应在墩顶设两个接地端子。
在地面下300mm 处线路中线上小里程方向引出1个接地端子，供检测用。
3.1.5桥面横向接地钢筋箱梁顶板内前后距梁端850mm各选择2根Φ25桥面内横向通长的结构钢筋作为接地钢筋，并与防护墙底纵向专用接地钢筋通过φ16钢筋L型焊接。
3.1.6防护墙接地钢筋在箱梁顶板横向接地钢筋之间，由防护墙底专用纵向接地钢筋，每2m引出1根竖向的φ16专用接地钢筋。
3.2桥梁接地端子技术要求每个桥墩设置3个接地端子，桥墩地面下300mm一个，墩顶各两个。
无声屏障箱梁共设8个接地端子；有声屏障箱梁共设10个接地端子。
3.2.1梁底接地端子梁底接地端子采用φ20钢筋自桥面沿腹板向下引出，距梁端850mm，小里程侧设置2个接地端子。
梁底浇筑时梁底接地端子采用螺栓定位在底模上，脱模后接地端子与梁底面齐平。
3.2.2通信信号电缆槽底接地端子桥面通信信号电缆槽底接地端子距梁端850mm，由箱梁顶板内兼做横向接地的钢筋焊接引出，浇注混凝土时采用定位钢筋控制标高、位置。
接地端子顶面高出梁面45mm。
3.2.3防护墙内侧接地端子防护墙内侧接地端子距两边850mm，由箱梁顶板内兼做横向接地的钢筋焊接引出。
浇注混凝土时采用定位钢筋控制标高、位置。
接地端子顶面于防护墙侧面平齐。
3.2.4桥梁栏杆接地端子桥梁栏杆接地端子在距梁端850mm与箱梁顶板兼做横向接地钢筋焊接引出。
4施工程序和工艺流程4.1桥墩台综合接地施工工艺5施工要求5.1桥墩台综合接地施工要求(1)在加工桩基础钢筋笼时，选取桩基础钢筋笼的一根钢筋作为桩基础接地钢筋，此钢筋要求通长，不够长时必须采用双面搭接焊连接。
(2)进行承台钢筋绑扎时，选取承台底层钢筋，在每根桩位处纵、横向布置钢筋接地网，焊接底层纵向钢筋与桩基接地钢筋连接，焊接采用双L形焊接。
(3)焊接底层钢筋形成接地网，测试接地电阻是否符合要求。
如接地电阻不合格，可采取多焊桩基钢筋与底层钢筋连接进行补救，直至测试接地电阻满足要求。
(4)根据墩身尺寸，按大里程侧距桥墩纵向中心线间距105cm，距桥墩侧面25cm 处布置两根Φ16桥墩接地钢筋在大里程侧，采用双L形焊接桥墩接地钢筋与钢筋接地网连接。
(5)在地面下30cm标高处，用Φ16钢筋横向“T”形焊接桥墩两接地钢筋，用Φ16钢筋采用“T”形焊接接地套筒连接钢筋，焊接接地套筒与连接钢筋。
(6)浇筑承台（墩身）混凝土时，先固定校核接地套筒，做好保护，接地套筒浇筑在距地面下30cm的墩台（身）中心。
(7)进行墩身上部钢筋绑扎时，焊接桥墩顶部接地套筒与桥墩接地钢筋连接。
(8)浇筑墩顶混凝土时，先固定校核接地套筒，做好保护，接地套筒浇筑在大里程侧距桥墩纵向中心线间距105cm，距桥墩侧面25cm处。
(9)在砼浇筑前后，用硬的塑料布包裹或用特制的盖子扣住端子头，并用黄色胶带纸粘贴包裹牢固，确保端子里面不进水泥浆或生锈。
5.2梁体综合接地施工要求5.2.1桥梁综合接地技术要求(1)桥梁地段贯通地线铺设在两侧的通信信号电缆槽内，接地极应充分利用桥墩基础设置。
(2)简支梁梁部一共设置8个桥隧型接地端子，分别为梁部两侧防护墙上两个、电力电缆槽内两个、竖墙A基础上两个、梁体底部两个。
这些接地端子均设置在梁部的小里程端，并且通过梁体结构钢筋可靠连接。
(3)与桥台相连的箱梁，在大里程端需在梁底增设2个接地端子。
梁体混凝土浇筑前和箱梁外检时须对接地电阻测试，电阻应符合要求(不大于1Ω)。
5.2.2梁体综合接地端子及接地钢筋焊接要求(1)底模板预留梁底预埋接地端子孔，通过底模板预留孔安装接地端子，并用螺栓连接。
图5-1 梁底接地端子固定(2)顶板、底腹板钢筋绑扎时在接地钢筋上用红油漆做标识，确保接地钢筋搭接无误，接地钢筋单面搭接焊焊缝长度≥200mm、双面搭接焊焊缝长度≥100mm。
图5-2 用红油漆标示接地钢筋(3)在梁顶按图纸设计尺寸拉工程线，定位接地端子位置图5-3 梁顶接地端子定位5.2.3桥梁综合接地技术标准及质量要求(1)综合接地系统由贯通地线、接地装置及引接线等构成，在综合接地系统中，建筑物、构造物及设备在贯通地线接入处的接地电阻不应大于1Ω。
(2)结构物内兼有接地功能（含连接）的结构钢筋和专用接地钢筋直径应不小于16mm。
当结构物内兼有接地功能（含连接）的结构钢筋的截面不满足要求时，可将相邻的二根结构钢筋并接适用（无需改变钢筋间距），也可采用局部更换为φ16钢筋。
(3)结构物内的接地钢筋之间均要求可靠焊接，保证电气连接，焊接方法及焊缝要求如图所示：双边焊搭接长度不小于100mm，单边焊搭接长度不小于200mm；焊缝厚度不小于4mm，钢筋间十字交叉时采用直径16mm的“L”形钢筋进行焊接。
图5-4接地钢筋焊接长度及样式(4)对施工中外露的接地钢筋进行防腐处理，采用外裹素混凝土的方式。
(5)接地端子应直接灌注在结构混凝土当中，接地端子采用不锈钢制造，材质应满足设计要求，并应配置防异物堵塞的端子孔塞，以防止后续工程施工时异物堵塞端子孔。
5.3桥面系综合接地施工要求混凝土浇注前，在梁两端各布置横向接地钢筋一根，梁体布置纵向接地钢筋8根，纵、横向钢筋采用“L”形焊接在一起。
在梁两端焊接保护层横向接地钢筋连接防护墙引上接地钢筋。
在梁的大里程端，防护墙线路侧，焊接接地端子连接防护墙引上接地钢筋。
防护墙上部墙内设置纵向接地钢筋，与防护墙引上接地钢筋焊接在一起。
6 劳动组织施工人员配置应与施工方案、工期要求进行合理搭配。
综合接地安装一般需人员3～5人。
7 质量控制及检验7.1质量控制(1)接地钢筋符合图纸设计要求；(2)接地筋的焊缝长度和焊接质量；(3)接地端子的设置位置和焊接质量。
7.2质量检测(1)接地钢筋的焊缝长度满足图纸设计长度检测方法：用尺量每个焊缝长度。
(2)接地电阻值不大于1Ω检测方法：各工序施工过程中接地钢筋焊接完成后，采用接地电阻仪对接地电阻进行测试。
(3)接地端子的设置位置满足图纸设计要求检验方法：尺量。
8 安全及环保要求8.1安全要求8.1.1 施工人员上岗操作一律配戴安全帽，孔下作业人员应系保险绳，特殊工种要经过专业培训并持证上岗。
8.1.2 机械安全管理措施：设备管理人员不得擅自离岗，同时要经常检查各种施工机械的状态，保证施工机械不带病作业，所有施工机具设备均应定期检查并有安全员的签字记录。
8.1.3安全用电措施：现场电工人员不准离开岗位，并经常检查用电设施是否安全，做到专人专管，无证人员不准操作，保证施工用电安全。
经常检查施工临时用电TN－S接零保护系统。
8.1.4在现场周围配备、设立并维修必要的标志牌，为施工人员和公众提供安全和方便。
8.1.5现场施工中所有用电一律由配电箱接出，杜绝随意乱接现象，所有临时电源和移动电具要设置有效的漏电保护装置。
8.1.6现场操作时应穿防滑、绝缘的鞋子，进场人员必须配戴安全帽；高空作业人员正确佩戴安全带。
8.2环保要求8.2.1综合接地端子及其他包装材料不能随意乱扔。
8.2.2按照环保部门要求集中处理实验及生活中产生的污水及废水。
