高压开关柜耐压试验

电压互感器试验
• 5、电压互感器的交流 耐压试验 • 交流耐压的试验电压
额定电压 （KV） 试验电压 （KV） 3 15 6 21 10 30 35 72 66 120
断路器试验
• 目前国内电力系统中大量使用的高压断路 器按绝缘介质和结构的不同分为以下几种： • 多油断路器，多用于110KV及以下系统 • 少油断路器，多用于6~220KV系统 • 空气断路器，多用于220KV及以下系统 • 真空断路器，多用于35KV及以下系统 • SF6断路器，多用于35KV
综合继电保护实验
• 实验设备：综合继保测试仪
断口及系统耐压
• 1 试验接线： 断口
断口及系统耐压
• • • • • 2 试验方法： 把断路器小车摇进工作位 所有断路器触头都处于分闸位置 把所有断路器下口短接接地 从母线A、B、C三相依次升压至40KV并观察有无 放电击穿现象 • 3注意事项： • 在试验过程中人员要与试验设备和高压柜保持安 全距离，有放电击穿现象马上停止加压
一次绕组不应低于出厂值或历史值的60二次绕组不低于10m电压互感器试验5电压互感器的交流耐压试验交流耐压的试验电压额定电压kv103566试验电压kv15213072120断路器试验目前国内电力系统中大量使用的高压断路器按绝缘介质和结构的不同分为以下几种sf6断路器多用于35kv断路器试验5断路器分闸合闸的速度时间同期性等机械特性试验
试验中用到的设备
实验原理
互感器试验
• 互感器在电力系统的电能计量、继电保护、 自动控制等装置中用于变换电压或电流。运行数 量多、长期处于工作状态，其工作可靠性对整个 电力系统的安全运行具有重要意义。 • 电流互感器和电压互感器的结构和原理与电力 变压器类似，在一个闭合磁路的铁心上绕有相互 绝缘的一次绕组和二次绕组，将高电压大电流转 成低电压小电流。

≤65μΩ
6
工频耐压kV/min
相间、相对地
65
断口
65
辅助回路
2
7
机械操作
按断路器技术要求分、合操作5次
手车对柜体抽出、插入各5次
机械联锁操作5次
接地开关、隔离开关、负荷开关各分、合操作5次
功能单元互换性操作2次
8
机械特性
平均合闸速度：m/s
实
测
0.8~1.2
平均分闸速度：m/s
1.1~1.7
合闸时间：ms
≥180mm
相对活动金属件及门实测：
≥180mm
辅助回路
实测：
≥5mm
爬电距离
实测：Байду номын сангаас
≥20mm/kV
3
接线正确性
按装置的电气原理图要求进行通电动作试验，应符合设计要求。
4
高压显示器
施加50%额定电压、指示灯应有可见光；额定电压下，应有足够亮度，断相时亮度应有明显差异。
5
主回路电阻（μΩ）
实测A：μΩB：μΩC：μΩ
AAA公司
户内金属铠装抽出式开关设备出厂试验报告
型号：KYN2B-24/T3150-31.5额定电压：24kV额定电流：3150A出厂编号：0806001
序号
检验项目及标准要求（GB 3906）
结论
1
结构装配检查
检测项目及结果
标准
框架表面涂复质量（色标、色差、涂复），各工作门开角应大于90°，外型尺寸、安装尺寸应符合图样，元器件装配的准确性。
35≤t≤70
分闸时间：ms
20≤t≤50
合闸同期性：ms
≤2
分闸不同期性：ms

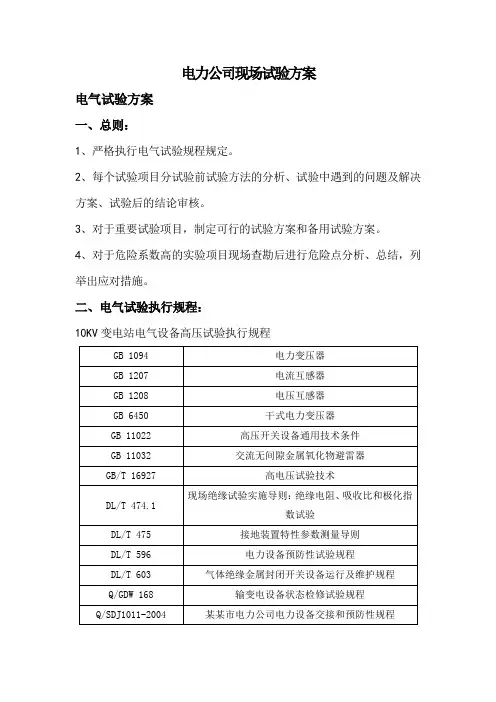

电力公司现场试验方案电气试验方案一、总则：1、严格执行电气试验规程规定。

2、每个试验项目分试验前试验方法的分析、试验中遇到的问题及解决方案、试验后的结论审核。

3、对于重要试验项目，制定可行的试验方案和备用试验方案。

4、对于危险系数高的实验项目现场查勘后进行危险点分析、总结，列举出应对措施。

二、电气试验执行规程：10KV变电站电气设备高压试验执行规程三、试验项目分析1、试验过程对电气试验质量控制，试验方法控制（1）、电气试验质量的控制：试验人员的资质的审核必须达到要求，试验过程发现的问题及时反映，及时解决。

（2）、电气试验方法控制：明确每个电气设备的检测项目，严格按照电气试验标准化作业指导书进行。

2、试验结论：试验结论严格按照《电气设备交接和预防性试验标准》执行，由高压试验专责审核签字。

四、重要试验项目方案：1、10kV开关试验方案（见附录1）。

2、避雷器试验方案（见附录2）。

3、变压器试验方案（见附录3）。

五、危险点系数高的分析：1、接地线装设不牢靠、接地点不明确、假接地。

（一）、危险点：烧坏试验设备、影响测量数据。

控制措施：实行专人接地、专人检查。

对接地点不明确的必须要现场施工项目负责人进行确认方可进行。

（二）、危险点：对被试品的损坏。

控制措施：试验前对被试品全面了解，接地情况需要现场施工负责人确认。

（三）、危险点：试验为完成地线拆除。

控制措施：试验完成后由试验负责人拆除接地线，其他工作人员不得擅自拆除接地线。

2、耐压试验电压高，现场施工人员多，现场试验员多。

危险点：现场耐压试验电压高、人员多，现场试验员多，容易发生人员触电事故。

控制措施：杜绝非试验人员参与高压试验。

耐压试验区域广选择施工人员撤出后再进行升压。

现场所有的试验人员在耐压时由试验负责人统一指挥。

3、现场试验需要拆除接线，接线回复状况；现场进行情况。

危险点：PT、CT二次线的接线不明确试验时烧坏设备，PT、CT试验拆除未回复和短接线未拆除投运时设备烧坏。

配电室高压试验规程及试验内容高压试验是高电压技术的根底与关键。

任何高压电力设备都要进行高压试验，否那么不能投入电力线路运行。

即使是经过试验已投入运行的设备，为了平安，正常的供电还要进行经常性的预防性试验。

预防性试验是运行部门保证设备平安运行的重要措施。

通过试验，掌握电气设备绝缘的情况，及早发现缺陷，从而进行相应的维护与检修，防止运行中设备在工作电压或过电压作用下突然击穿造成的停电甚至发生严重损坏设备的事故。

根据我厂具体情况，需要做相应试验的有以下几项：一：变压器，具体试验工程有：1、变压器绝缘电阻的测量〔试验前、打耐压前进行〕，用2500V摇表测量，2、变压器直流电阻的测量，采用电桥〔双臂，我厂现有QF—44电桥〕分别对变压器高压侧1、２、３档及低压侧进行测量，3、变压器油的击穿电压试验〔此项进行3次取其平均值〕4、变压器耐压试验〔要求打压工频电压30KV,1分钟〕。

5、必要时须进行吊芯检查。

〔吊芯检查的程序另符〕6、变压器试验周期老规程为两年一次。

二：电力电缆试验，具体工程有：1、绝缘电阻的测量。

在直流耐压试验之前进行。

相间绝缘，用2500V摇表摇测1分钟。

2、工频电压的试验，打试验电压为50KV,每10KV做记录，升至50KV,加压时间5min,不击穿，泄漏电流50/uA以下。

(以上为老规程，新规程YJV电缆无)3、试验周期1—3年一次。

三：电气设备试验：具体工程有：〔高压开关柜〕１、绝缘电阻测量〔包括母线，断路器，互感器绝缘子相间与地的测量。

２、打压试验，〔包括母线、互感器，断路器、绝缘子〕。

〔老规程：母线、绝缘子42KV,1分钟，断路器、互感器，38KV,1分钟〕３、试验周期1—3年一次。

四：继电器调试：具体工程有：１、检查转盘、齿轮、接点等机械局部是否良好。

２、进行始动电流、定值电流、跳闸电流、速断电流的整定，并做好记录。

３、进行断路器定值跳闸试验。

〔分合闸、跳闸两项〕４、试验周期一年一次。
