NFS-3030消防报警系统宣传手册

技术规格和要求适用标准我公司所提供的火灾报警系统与消防联动系统功能完全符合设计要求，其产品性能完全符合中国国家消防电子产品质量标准要求。

在今年首家拿到中国新国标的认证，并且现在所有的产品都已经通过新国标的认证，具体可以在公安部消防网：上查询。

完全遵循国家现行的有关火灾探测与报警、消防及相关技术法规。

本系统的设计、制造（包括外够件）、测试等所遵循的主要技术标准和规范如下（不限于此）。

《建筑设计防火规范》（GBJ16-87，2001年版）《高层民用建筑设计防火规范规范》（GB50045-95，2005年版）《火灾自动报警和消防控制系统设计规范》（GB50116-98）《消防联动控制设备通用技术条件》（GB16806-1997）《火灾显示盘通用技术条件》（GB17429-1998）《手动火灾报警按钮技术要求和试验方法》（GA5-1991）《点型感烟火灾探测器技术要求及试验方法》（GB4715-93）《点型感温火灾探测器技术要求及试验方法》（GB4715-93）《火灾报警控制器通用技术条件》（GB4717-93）《线型光束感烟火灾探测器技术条件要求及试验方法》（GB14003-1992）《民用建筑电气设计规范》（JGJ/T16-92）《信息技术互联国际标准》（ISO/IEC11801-95）《通信光缆的一般要求》（GB/T7427-87）《建筑防雷设计规范》（GB50057-94）《火灾自动报警系统设计规范》（GB50116-98）《火灾自动报警和消防控制系统施工验收规范》（GB50116-92）本工程产品完全符合如下标准和技术要求，并可以提供相关检验报告；《火灾报警控制器》（GB4717-2005）《消防联动控制设备通用技术条件》（GB16806-1997）《火灾显示盘通用技术条件》（GB17429-1998）《点型感烟火灾探测器》（GB4715-2005）《点型感温火灾探测器》（GB4716-2005）《可然气体探测器技术要求和试验方法》（GB15322-2003）《手动火灾报警按钮》（GB19880-2005）《电子计算机房设计规范》GB50174-93设备运行条件本系统设备可完全满足以下的运行条件；环境温度；-0C~+50C月最大平均相对湿度；≤95％单相交流；220V（+7%~-10%），50HZ（1％）气候条件；海洋性气候，盐雾腐蚀火灾自动报警系统产品技术要求系统总体设计要求概述本工程采用控制中心报警控制管理方式，火灾自动报警系统按二总线形式设计。

消防中心负责整个系统的控制、管理和协调任务，报警数据汇集到消防报警控制主机，联动指令均要由消防报警控制主机监视和控制，各楼层分别设置一台LCD-100A楼层液晶显示复示器。

消防中心设备包括：两台NFS-3030消防报警主机（网络联机）、联动控制盘、计算机图文管理系统、消防专用电话主机、及多线联动控制设备。

在消防中心可进行配置、编程、参数设定、监控及信息的汇总和存储、事故分析、报表打印。

NOTIFIER系统技术先进性说明系统简介一直以来，针对各种火灾自动报警系统项目的特点，系统设计人员和使用管理人员都在追求一种能进行准确报警、技术先进，维护方便、误报率低的火灾报警系统。

同样，设计人员和安装人员也希望能以最简单的线路、最简便的方法来为一些庞大复杂的建筑物(群)建立起简单、可靠、完善的火灾报警方案，从而使建筑物得到最佳的安全保护。

NOTIFIER的产品设计理念中最重要的一条就是“在最坏的情况下，系统仍具有完整的工作能力”，从而使得到NOTIFIER产品提供保护的建筑物，可以做到早期准确自动的预警使人们有足够时间将火灾消灭在萌芽状态，安全可靠的消防联动控制系统使火灾损失降至最低。

以下我们简单介绍NOTIFIER产品的特点，供贵方对NOTIFIER产品有一定了解，可浏览网站进一步了解NOTIFIER产品的众多先进技术，以及在特殊情况下的解决方案。

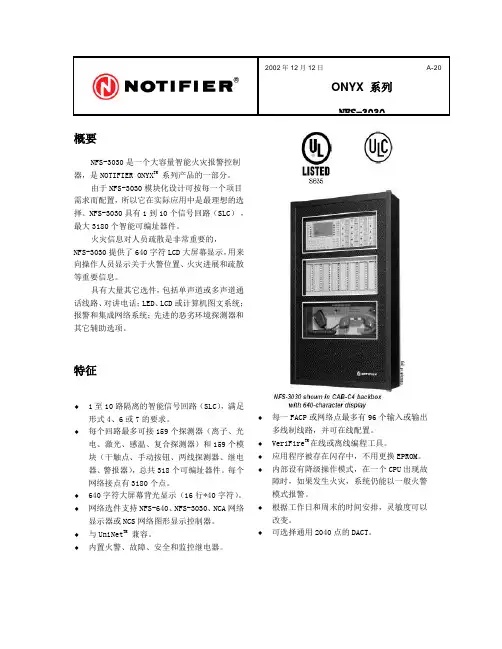

NFS-3030智能联动型消防主机简介美国NOTIFIER生产的ONYXTM系列智能联动型火灾报警控制盘，该机型已经通过国家消防产品检测中心进行的严格检测，已经获准在国内销售使用。

ONYXTM系列是NOTIFIER最新的一代智能型报警控制器，在产品开发阶段就考虑到世界上各种不同标准的要求，其中包括了中国GB4717《火灾报警控制器》和GB16806《通用型火灾联动控制设备》等技术标准，这与以往国外产品先行开发，然后引入中国，再根据中国的标准和用户需求进行改进的方式不同。

这样做的好处在于，系统的完整性和可靠性更加完善。

以NOTIFIER业界领先的工业化生产制造设备为基础，ONYXTM系列控制器采用当今领先的制造技术，从主CPU卡到各种功能卡，均采用多层印刷电路板，表面焊接，和低功耗长寿命集成电路，使得整个系统的抗干扰能力，稳定可靠性得以提高。

NOTIFIER作为消防行业首家获得ISO9000认证的生产厂，在产品质量方面的严格控制在业界得到广泛的认可。

概述随着消防技术的发展和市场的需求，对消防报警系统反映速度的要求越来越高。

采用高速CPU是首选的解决方案。

NOTIFIER 的ONYXTM系列智能报警控制器全部采用工业级的32位CPU作为控制器的中央处理器，同时拥有完备的监视电路（Watch Dog）监管CPU 的正常运行，一旦出现罕见的死机情况，即刻启动系统中预先设置的应急程序，对CPU进行自动的复位操作，同时，将控制器投入到降级的应急操作模式，最大限度的对被保护区域进行火灾监视和灭火行动。

此外，在新一代控制器中仍然保留了以前系统的多CPU结构，即内部分布智能结构。

在ONYXTM系列控制器中，如回路卡等功能卡上均拥有各自的中央处理器CPU。

多CPU概念：采用多CPU结构的优点在于：各个回路卡通过各自的CPU和应用程序，监视和控制其连接的探测器和输入/输出模块，当输入设备的状态发生变化时（火警，或故障），先在回路卡上进行数据的分析和判断，将结果汇总到中央CPU，进行信息的显示和联动控制。

由于各个回路卡的CPU只负责处理有限的设备数据，运行速度快，工作稳定可靠。

对于整个系统来讲，增加回路数量，不会影响系统的反映时间。

各个回路卡拥有各自的CPU和应用程序，监视和控制外部设备不需要中央CPU 的干预，在不占用中央CPU资源的同时，也提高了系统的可靠性。

其内部预设的降级操作程序，在中央CPU出现故障时，仍可对探测到的火灾信息进行正常的分析和运算，并通过内部提供的备用报警总线，对整个系统中的输出设备进行控制，发出灭火指令。

另外，由于当今计算机技术的发展速度越来越快，在系统设计中，ONYXTM系列控制器还充分考虑了系统升级的需要。

新一代控制器的升级非常简单，用户只需要从公司的网站上下载新的应用程序，然后通过普通的计算机或NCS，就可完成系统的更新换代，最大限度的维护用户的投资价值。

全中文信息的人机操作界面随着技术的发展和用户对消防系统功能的要求不断提高，用户希望从控制器得到更加全面的信息反馈。

根据客户的这种需求，ONYXTM系列智能火灾报警控制器采用640个字符的图形液晶显示屏（LCD），为系统操作人员提供了丰富的信息。

由于，NFS在系统开发过程中就考虑了世界各地用户的不同需求，因此，其内部数据库采用了先进的UNICODE字库集，该技术源于微软的WINDOWS NT平台，被广泛的应用于高级计算机系统和无线通讯系统，具有支持多种语言文字的能力。

在操作方面，NFS系列为操作人员提供了便利的菜单指引形式操作方式。

操作人员无须复杂的操作，即可通过全尺寸的标准键盘（QUERTY键盘）和便利的软功能键对系统进行：✧查询探测器当前的工作状态✧控制输出设备的启动/停止✧查询历史记录✧打印系统信息✧调校系统时钟；✧故障点的隔离✧改变探测器的灵敏度✧进入测试模式，对系统进行定期的检测。

在检测模式下，探测器的报警信息回存入系统存储器，隔离系统报警输出。

✧当输入管理员密码后，可对系统进行：✧自动编程✧探测点和输入/输出点的联动关系（组态）的设定✧设定探测器灵敏度自动调整的时间分割✧以时间为参数的输入/输出关系✧改变操作人员的操作权限和密码。

软件控制功能根据当前智能建筑的发展趋势，即需要自动控制的系统越来越多，相互之间的联动关系越来越复杂。

ONYXTM系列控制器总结以前系统的优缺点，并充分利用当前计算机技术，令新一代控制器不论在系统容量方面，还是在软件控制能力上都有成倍的提高。

1) 系统容量模块化组合的NFS-3030控制器可提供：✧可根据项目需要可控制1到10个数字通讯回路总线。

✧3180个可编地址的总线探测器器和输入/输出设备。

✧可提供96个可编程的直线连接的输入/输出卡，满足中国的技术标准。

✧可提供软件定义的手动直接控制按键3072个，全面满足中国的技术标准和中国用户的操作习惯。

✧可连接最多32个区域中文显示器，并且可通过程序定义其显示信息的范围和内容。

✧可提供与其他外围设备连接的RS-232标准接口，通过该接口可连接标准的事件打印机，实时记录系统的故障和报警信息。

✧可提供专用的调制解调器，通过普通的电话线将控制盘的信息传递到报警中心。

✧可提供快速的网络接口，将一台控制盘的资源与网络共享。

2）火灾探测报警和控制的高效率在消防报警和控制方面，为快速，准确，可靠地探测火灾，新一代ONYXTM系统在以下几个方面提供了拥有专利的解决方案：✧采用新型高灵敏度的探测器，为提高火灾探测速度，提供了前提条件。

随着探测灵敏度的提高，探测时间成倍的缩短。

✧采用业界领先的空间分析功能，通过统一区域的探测器的探测数据叠加分析，使得无须提高单个探测器灵敏度，即可将整个系统的探测灵敏度提高3倍以上。

✧采用拥有专利技术的AWACS®分析模型，可根据周围环境的空气质量，自动调整的火灾报警极阈值，使得报警自动适应所处的环境，尽早的发出火灾警报。

✧采用业界领先的数字化总线通讯协议FLASH SCAN，极大的提高了总线的利用率，比以前所采用的CLIP协议，数据传输速率提高了10倍。

✧采用功能强大的中央主CPU（32位），和内部分布智能的多CPU结构，使得象NFS-3030这样的大型控制系统，能够以回路为单位，并行处理分析探测器采集的火灾信息，降低了对主CPU资源的需求。

比采用单一CPU结构的控制系统，反映时间缩短进10倍。

使得单系统的火灾反映时间控制在0.85~1秒之间，超过世界最严格的标准要求。

✧采用消防界最快的网络通讯协议-ARCNET®，数据传递速率达到312.5Kb，可在3秒中之内，将网络中任意节点上的火灾信息传递到网络上的其他节点，联动其他网络节点上的输出设备动作。

✧在提高系统反应速度的同时，NFS303还通过多种方法提高火灾探测的准确性。
