高考物理电磁学知识点之静电场难题汇编附答案解析(2)

  • 格式：doc
  • 大小：946.00 KB
  • 文档页数：17

高考物理电磁学知识点之静电场难题汇编附答案解析(2)一、选择题1．特斯拉线圈是一种制造人工闪电的装置，该装置的简化结构如图所示。

金属顶端和大地构成一个特殊的电容器。

顶端放电后，“电荷补充线圈”给顶端补充电荷，因而能持续地放电。

设顶端与大地间电压为U，顶端带电量为Q，下列说法正确的是（）A．放电过程中，该电容器的电容增大B．充电过程中，该电容器的电容增大C．若Q不变，顶端离地面越近U越小D．若Q不变，顶端正对面积越大U越大2．如图所示，A、B、C、D为半球形圆面上的四点，处于同一水平面，AB与CD交于球心且相互垂直，E点为半球的最低点，A点放置一个电量为+Q的点电荷，B点放置一个电量为－Q的点电荷，则下列说法正确的是（）A．C、E两点电场强度不相同B．C点电势比E点电势高C．沿CE连线移动一电量为+q的点电荷，电场力始终不做功D．将一电量为+q的点电荷沿圆弧面从C点经E点移动到D点过程中，电场力先做负功，后做正功3．在如图所示的电场中, A、B两点分别放置一个试探电荷, F A、F B分别为两个试探电荷所受的电场力．下列说法正确的是A．放在A点的试探电荷带正电B．放在B点的试探电荷带负电C．A点的电场强度大于B点的电场强度D．A点的电场强度小于B点的电场强度4．如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V、20V、30V，实线是一带电粒子（不计重力）在该区域内的运动轨迹，a、b、c是轨迹上的三个点，下列说法正确的是（）A．粒子在三点所受的电场力不相等B．粒子必先过a，再到b，然后到cC．粒子在三点所具有的动能大小关系为E kb＞E ka＞E kcD．粒子在三点的电势能大小关系为E pc＜E pa＜E pb5．如图所示，在空间坐标系Oxyz中有A、B、M、N点，且AO=BO=MO=NO；在A、B两点分别固定等量同种点电荷+Q1与+Q2，若规定无穷远处电势为零，则下列说法正确的是（）A．O点的电势为零B．M点与N点的电场强度相同C．M点与N点的电势相同D．试探电荷+q从N点移到无穷远处，其电势能增加6．如图所示，将一带电小球A通过绝缘细线悬挂于O点，细线不能伸长。

现要使细线偏离竖直线30°角，可在O点正下方的B点放置带电量为q1的点电荷，且BA连线垂直于OA；也可在O点正下方C点放置带电量为q2的点电荷，且CA处于同一水平线上。

则为（）A． B． C． D．7．下列说法正确的是（）A．电场不是实物，因此不是物质B．元电荷就是电子C．首次比较准确地测定电子电荷量的实验是密立根油滴实验，其实验原理是微小带电油滴在电场中受力平衡D ．库仑定律122kq q F r =与万有引力定律122km m F r =在形式上很相似；由此人们认识到库仑力与万有引力是同种性质的力 8．三个α粒子在同一地点沿同一方向飞入偏转电场，出现了如图所示的轨迹，由此可以判断下列不正确的是A ．在b 飞离电场的同时,a 刚好打在负极板上B ．b 和c 同时飞离电场C ．进电场时c 的速度最大,a 的速度最小D ．动能的增加值c 最小,a 和b 一样大9．图中虚线为电场中与场强方向垂直的等间距平行直线，两粒子M 、N 质量相等，所带电荷的绝对值也相等．现将M 、N 从虚线上的O 点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示．点a 、b 、c 为实线与虚线的交点，已知O 点电势高于c 点．若不计重力，则A ．M 带负电荷，N 带正电荷B ．N 在a 点的速度与M 在c 点的速度大小相同C ．N 在从O 点运动至a 点的过程中克服电场力做功D ．M 在从O 点运动至b 点的过程中，电场力对它做的功等于零10．下列选项中的各14圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各14圆环间彼此绝缘．坐标原点O 处电场强度最大的是 A ． B ．C ．D ．11．研究与平行板电容器电容有关因素的实验装置如图所示，下列说法正确的是( )A ．实验前，只用带电玻璃棒与电容器a 板接触，能使电容器带电B ．实验中，只将电容器b 板向上平移，静电计指针的张角变小C ．实验中，只在极板间插入有机玻璃板，静电计指针的张角变大D ．实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大12．如图所示，真空中有两个带等量正电荷的Q 1、Q 2固定在水平x 轴上的A 、B 两点。

一质量为m 、电荷量为q 的带电小球恰好静止在A 、B 连线的中垂线上的C 点，由于某种原因，小球带电荷量突然减半。

D 点是C 点关于AB 对称的点，则小球从C 点运动到D 点的过程中，下列说法正确的是( )A ．小球做匀加速直线运动B ．小球受到的电场力可能先减小后增大C ．电场力先做正功后做负功D ．小球的机械能一直不变13．如图所示，匀强电场的场强为E ， M 与N 两点间的距离为d ， MN 与电场线的夹角为α，则M 、N 两点间的电势差为（ ）A ．EdB ．sin Ed αC ．cos Ed αD ．tan Ed α14．如图所示，平行板a 、b 组成的电容器与电池E 连接，平行板电容器P 处固定放置一带负电的点电荷，平行板b 接地。

现将电容器的b 板向下稍微移动，则( )A ．点电荷所受电场力增大B ．点电荷在P 处的电势能减少C ．P 点电势减小D ．电容器的带电荷量增加15．如图所示，实线是一个电场中的电场线，虚线是一个负检验电荷在这个电场中的轨迹，若电荷是从a 处运动到b 处，以下判断正确的是（ ）A ．电荷从a 到b 加速度减小B ．b 处电势能较大C ．b 处电势较高D ．电荷在b 处速度大16．如图所示，四个点电荷所带电荷量的绝对值均为Q ，分别固定在正方形的四个顶点上，正方形边长为a ，则正方形两条对角线交点处的电场强度( )A ．大小为42kQ ，方向竖直向上B ．大小为22kQ ，方向竖直向上C ．大小为242kQ a ，方向竖直向下D ．大小为222kQ a ，方向竖直向下 17．如图所示，M 、N 两点分别放置两个等量异种电荷，A 是它们连线的中点，B 为连线上靠近N 的一点，C 为连线中垂线上处于A 点上方的一点。

在A 、B 、C 三点中（ ）A ．场强最小的点是C 点，电势最高的点是B 点B ．场强最小的点是A 点，电势最高的点是C 点C ．场强最小的点是A 点，电势最高的点是B 点D ．场强最小的点是C 点，电势最高的点是A 点18．下列关于电场强度的说法中，正确的是（ ）A ．公式F E q =只适用于真空中点电荷产生的电场B ．由公式F E q=可知，电场中某点的电场强度E 与试探电荷在电场中该点所受的电场力成正比 C ．在公式122Q Q F kr =中，22Q k r 是点电荷2Q 产生的电场在点电荷1Q 处的场强大小；12Q k r是点电荷1Q 产生的电场在点电荷2Q 处的场强大小 D ．由公式2kQ E r =可知，在离点电荷非常靠近的地方（0r →），电场强度E 可达无穷大19．如图所示，带电粒子以初速度以v 0从a 点进入匀强磁场，运动过程中经过b 点，Oa=Ob ，若撤去磁场加一个与y 轴平行的匀强电场，带电粒子仍以速度以v 0从a 点进入电场，仍能通过b 点，则电场强度E 和磁感应强度B 的比值为A ．v 0B ．1/ v 0C ．2 v 0D ．v 0/220．如图所示，用绝缘柱支持的导体A 和B 彼此接触，起初它们不带电，贴在两端下部的金属箔是闭合的．把带正电的物体C 移近A 端，然后把A 和B 分开较远的距离，再移去C ，则A ．C 移近A 端时，A 端的金属箔张开，B 端的金属箔闭合B ．C 移近A 端时，A 端的金属箔闭合，B 端的金属箔张开C ．A 和B 分开，移去C 后，B 端的金属箔会立即闭合D ．A 和B 分开，移去C 后，A 端的金属箔仍会张开21．如图所示，M 、N 是平行板电容器的两个极板，为定值电阻，、为可调电阻，用绝缘细线将质量为m 、带正电的小球悬于电容器内部.闭合电键S ，小球静止时受到悬线的拉力为F.调节、，关于F 的大小判断正确的是（ ）A．保持不变，缓慢增大时，F将变大B．保持不变，缓慢增大时，F将变大C．保持和不变，缓慢向上移动M板，F将不变D．保持和不变，缓慢向左移动M板，F将不变22．一个检验电荷q在电场中某点受到的电场力为F，该点的电场强度为E.下图中能正确表示q、E、F三者关系的是（）A．B．C．D．23．如图所示，在边长为l的正方形的每个顶点都放置一个点电荷，其中a和b电荷量为+q，c和d电荷量为-q．则a电荷受到的其它三个电荷的静电力的合力大小是A．0B．222kqlC．22kqlD．2232kql24．利用图示装置“探究决定电容大小的因素”。

实验中静电计的指针已有一个偏角，则在此情境下（）A ．仅增大两板间的距离，指针偏角将增大B ．仅增大两板间的距离，指针偏角将减小C ．仅减小两板间的正对面积，指针偏角将减小D ．仅将一块有机玻璃插到两板间，指针偏角将不变25．板间距为d 的平行板电容器所带电荷量为Q 时，两极板间电势差为1U ，板间场强为1E 现将电容器所带电荷量变为2Q ，板间距变为12d ，其他条件不变，这时两极板间电势差2U ，板间场强为2E ，下列说法正确的是A ．2121,U U E E ==B ．21212,4U U E E ==C ．2121,2U U E E ==D ．21212,2U UE E ==【参考答案】***试卷处理标记，请不要删除一、选择题1．C解析：C【解析】【分析】【详解】AB ．电容器的电容由电容器本身的特性决定，与电容器的电压和带电量无关，可知，不论电量Q 多还少，其与大地构成的电容器的电容C 不变，因此电容器的充放电对电容大小无影响，故AB 错误；C ．由公式4πSC kd ε=可知，顶端离地越低，电容越大，带电量Q 一定时，由Q C U=分析知其与大地间的电势差越小，故C 正确； D ．由公式4πSC kd ε=可知，顶端面积越大，电容越大，带电量Q 一定时，由Q C U =分析知其与大地间的电势差越小，故D 错误。

2．C解析：C【解析】【分析】【详解】A．等量异种电荷形成的电场，根据电场线的分布情况和对称性知，C、E两点的电场强度大小相等，方向相同，故A错误。

B．由等量异种电荷形成的电场，根据电场线的分布情况和对称性知，C、E两点在通过AB连线的中垂面上，C、D、E在同一等势面上，所以C点电势等于E点电势，故B错误。

C．由以上分析知，C、E在同一等势面上，则沿CE连线移动一电量为+q的点电荷，电场力始终不做功，故C正确。

合集下载

高考物理济南电磁学知识点之静电场图文答案

高考物理济南电磁学知识点之静电场图文答案

高考物理济南电磁学知识点之静电场图文答案一、选择题1．某带电粒子仅在电场力作用下由A 点运动到B点。

如图所示，实线为电场线，虚线为粒子运动轨迹，由此可以判定( )A．粒子在A 点的加速度大于它在B点的加速度B．粒子在A点的动能小于它在 B点的动能C．电场中A 点的电势低于B 点的电势D．粒子在A点的电势能小于它在 B点的电势能2．如图所示，将带正电的粒子从电场中的A点无初速地释放，不计重力的作用，则下列说法中正确的是（）A．带电粒子一定做加速直线运动B．带电粒子的电势能一定逐渐增大C．带电粒子的动能一定越来越小D．带电粒子的加速度一定越来越大3．图中展示的是下列哪种情况的电场线（）A．单个正点电荷B．单个负点电荷C．等量异种点电荷D．等量同种点电荷4．如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相同．实线为一带正电的质点仅在电场力作用下通过该区域的运动轨迹，P、Q是这条轨迹上的两点，由此可知( )A．三个等势面中，c等势面电势高B．带电质点通过Q点时动能较小C．带电质点通过P点时电势能较大D．带电质点通过Q点时加速度较大5．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小球以速度v水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小段距离，小球仍以相同的速度v从原处飞入，则带电小球（）A．将打在下板中央B．仍沿原轨迹由下板边缘飞出C．不发生偏转，沿直线运动D．若上板不动，将下板下移一段距离，小球可能打在下板的中央6．空间存在平行于纸面方向的匀强电场，纸面内ABC三点形成一个边长为1cm的等边三角形。

将电子由A移动到B点，电场力做功2eV，再将电子由B移动到C点，克服电场力做功1eV。

匀强电场的电场强度大小为A．100V/m B 2003C．200V/m D．3V/m7．三个α粒子在同一地点沿同一方向飞入偏转电场，出现了如图所示的轨迹，由此可以判断下列不正确的是A ．在b 飞离电场的同时,a 刚好打在负极板上B ．b 和c 同时飞离电场C ．进电场时c 的速度最大,a 的速度最小D ．动能的增加值c 最小,a 和b 一样大8．一平行板电容器充电后与电源断开，负极板接地，两板间有一个带正电的检验电荷固定在P 点，如图所示，以C 表示电容器的电容，E 表示两板间的场强，ϕ表示P 点的电势，p E 表示正电荷在P 点的电势能，若正极板保持不动，将负极板缓慢向右平移一小段距离0l ，则下列各物理量与负极板移动距离x 的关系图像正确的是（ ）A ．B ．C ．D ．9．板间距为d 的平行板电容器所带电荷量为Q 时，两极板间电势差为1U ，板间场强为1E 现将电容器所带电荷量变为2Q ，板间距变为12d ，其他条件不变，这时两极板间电势差2U ，板间场强为2E ，下列说法正确的是A ．2121,U U E E ==B ．21212,4U U E E ==C ．2121,2U U E E ==D ．21212,2U UE E ==10．点电荷A 和B ，分别带正电和负电，电量分别为4Q 和Q ，如图所示，在AB 连线上，电场强度为零的地方在（ ）A ．B 左侧B ．A 右侧C ．A 和B 之间D ．A 的右侧及B 的左侧11．如图所示，光滑绝缘的水平面上的P 点固定着一个带正电的点电荷，在它的右侧N 点由静止开始释放一个也带正电的小球（可视为质点）．以向右为正方向，下图中能反映小球运动速度随时间变化规律的是（ ）A ．B ．C ．D ．12．如图所示，某电场中的一条电场线，一电子从a 点由静止释放，它将沿电场线向b 点运动，下列有关该电场的判断正确的是( )A ．该电场一定是匀强电场B ．场强E a 一定小于E bC ．电子具有的电势能E p a 一定大于E p bD ．电势φa >φb13．如图所示，在平行于ABC 平面的匀强电场中，有一一个边长为6 cm 的等边三角形，A 、B 、C 三点电势分别为8V ，-4V 和2V ，D 为靠近A 点的AB 线段的三等分点。

高考物理最新电磁学知识点之静电场易错题汇编及答案解析

高考物理最新电磁学知识点之静电场易错题汇编及答案解析

高考物理最新电磁学知识点之静电场易错题汇编及答案解析一、选择题1．某电场的电场线分布如图所示，M、N、Q是以电场线上一点O为圆心的同一圆周上的三点，OQ连线与直线MN垂直．以下说法正确的是A．O点电势与Q点电势相等B．M、O间的电势差大于O、N间的电势差C．将一负电荷由M点移到Q点，电荷的电势能减少D．正电荷在Q点所受电场力的方向与OQ垂直且竖直向上2．某静电场的一簇等差等势线如图中虚线所示，从A点射入一带电粒子，粒子仅在电场力作用下运动的轨迹如实线ABC所示。

已知A、B、C三点中，A点的电势最低，C点的电势最高，则下列判断正确的是( )A．粒子可能带负电B．粒子在A点的加速度小于在C点的加速度C．粒子在A点的动能小于在C点的动能D．粒子在A点的电势能小于在C点的电势能3．如图所示，将带正电的粒子从电场中的A点无初速地释放，不计重力的作用，则下列说法中正确的是（）A．带电粒子一定做加速直线运动B．带电粒子的电势能一定逐渐增大C．带电粒子的动能一定越来越小D．带电粒子的加速度一定越来越大4．在如图所示的电场中, A、B两点分别放置一个试探电荷, F A、F B分别为两个试探电荷所受的电场力．下列说法正确的是A．放在A点的试探电荷带正电B．放在B点的试探电荷带负电C．A点的电场强度大于B点的电场强度D．A点的电场强度小于B点的电场强度5．如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相同．实线为一带正电的质点仅在电场力作用下通过该区域的运动轨迹，P、Q是这条轨迹上的两点，由此可知( )A．三个等势面中，c等势面电势高B．带电质点通过Q点时动能较小C．带电质点通过P点时电势能较大D．带电质点通过Q点时加速度较大6．如图所示，在空间坐标系Oxyz中有A、B、M、N点，且AO=BO=MO=NO；在A、B两点分别固定等量同种点电荷+Q1与+Q2，若规定无穷远处电势为零，则下列说法正确的是（）A．O点的电势为零B．M点与N点的电场强度相同C．M点与N点的电势相同D．试探电荷+q从N点移到无穷远处，其电势能增加7．如图所示，将一带电小球A通过绝缘细线悬挂于O点，细线不能伸长。

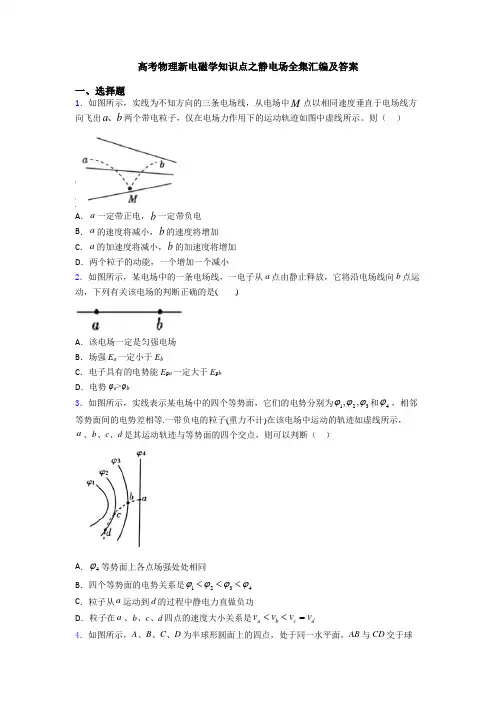

高考物理新电磁学知识点之静电场全集汇编及答案

高考物理新电磁学知识点之静电场全集汇编及答案

高考物理新电磁学知识点之静电场全集汇编及答案一、选择题1．如图所示，实线为不知方向的三条电场线，从电场中M 点以相同速度垂直于电场线方向飞出a b 、两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示。

则（ ）A ．a 一定带正电，b 一定带负电B ．a 的速度将减小，b 的速度将增加C ．a 的加速度将减小，b 的加速度将增加D ．两个粒子的动能，一个增加一个减小2．如图所示，某电场中的一条电场线，一电子从a 点由静止释放，它将沿电场线向b 点运动，下列有关该电场的判断正确的是( )A ．该电场一定是匀强电场B ．场强E a 一定小于E bC ．电子具有的电势能E p a 一定大于E p bD ．电势φa >φb3．如图所示，实线表示某电场中的四个等势面，它们的电势分别为123,,ϕϕϕ和4ϕ，相邻等势面间的电势差相等.一带负电的粒子(重力不计)在该电场中运动的轨迹如虚线所示，a 、b 、c 、d 是其运动轨迹与等势面的四个交点，则可以判断（ ）A ．4ϕ等势面上各点场强处处相同B ．四个等势面的电势关系是1234ϕϕϕϕ<<<C ．粒子从a 运动到d 的过程中静电力直做负功D ．粒子在a 、b 、c 、d 四点的速度大小关系是a b c d v v v v <<=4．如图所示，A 、B 、C 、D 为半球形圆面上的四点，处于同一水平面，AB 与CD 交于球心且相互垂直，E点为半球的最低点，A点放置一个电量为+Q的点电荷，B点放置一个电量为－Q的点电荷，则下列说法正确的是（）A．C、E两点电场强度不相同B．C点电势比E点电势高C．沿CE连线移动一电量为+q的点电荷，电场力始终不做功D．将一电量为+q的点电荷沿圆弧面从C点经E点移动到D点过程中，电场力先做负功，后做正功5．如图所示，将带正电的粒子从电场中的A点无初速地释放，不计重力的作用，则下列说法中正确的是（）A．带电粒子一定做加速直线运动B．带电粒子的电势能一定逐渐增大C．带电粒子的动能一定越来越小D．带电粒子的加速度一定越来越大6．如图所示，在空间坐标系Oxyz中有A、B、M、N点，且AO=BO=MO=NO；在A、B两点分别固定等量同种点电荷+Q1与+Q2，若规定无穷远处电势为零，则下列说法正确的是（）A．O点的电势为零B．M点与N点的电场强度相同C．M点与N点的电势相同D．试探电荷+q从N点移到无穷远处，其电势能增加7．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小v水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小段距离，小球以速度v从原处飞入，则带电小球（）球仍以相同的速度A ．将打在下板中央B ．仍沿原轨迹由下板边缘飞出C ．不发生偏转，沿直线运动D ．若上板不动，将下板下移一段距离，小球可能打在下板的中央8．空间存在平行于纸面方向的匀强电场，纸面内ABC 三点形成一个边长为1cm 的等边三角形。

高考物理新电磁学知识点之静电场真题汇编及答案解析

高考物理新电磁学知识点之静电场真题汇编及答案解析

高考物理新电磁学知识点之静电场真题汇编及答案解析一、选择题1．如图，一带正电的点电荷固定于O 点，两虚线圆均以O 为圆心，两实线分别为带电粒子M 和N 先后在电场中运动的轨迹，a 、b 、c 、d 为轨迹和虚线圆的交点，不计重力。

则（ ）A ．a 点的场强和c 点的场强相同B ．M 带正电荷，N 带负电荷C ．N 在从c 点运动到d 点的过程中电场力做正功D ．M 在b 点的电势能等于N 在d 点的电势能2．如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V 、20V 、30V ，实线是一带电粒子（不计重力）在该区域内的运动轨迹，a 、b 、c 是轨迹上的三个点，下列说法正确的是（ ）A ．粒子在三点所受的电场力不相等B ．粒子必先过a ，再到b ，然后到cC ．粒子在三点所具有的动能大小关系为E kb ＞E ka ＞E kcD ．粒子在三点的电势能大小关系为E pc ＜E pa ＜E pb3．如图所示的电场中，虚线a 、b 、c 为三个等势面，相邻等势面之间的电势差相等，即ab BC U U ，一带负电的质点仅在电场力的作用下通过该区域时的运动轨迹如实线所示，P 、Q 是这条轨迹上的两点，由此可知A ．a 、b 、c 三个等势面中，a 的电势最高B ．带电质点在P 点的动能比在Q 点大C ．带电质点在P 点的电势能比在Q 点小D ．带电质点在P 点时的加速度比在Q 点小4．如图所示，在空间坐标系Oxyz中有A、B、M、N点，且AO=BO=MO=NO；在A、B两点分别固定等量同种点电荷+Q1与+Q2，若规定无穷远处电势为零，则下列说法正确的是（）A．O点的电势为零B．M点与N点的电场强度相同C．M点与N点的电势相同D．试探电荷+q从N点移到无穷远处，其电势能增加5．如图所示,一绝缘光滑半圆环轨道放在竖直向下的匀强电场中，电场强度大小为E。

在与环心等高处放有一质量为m、带电荷量+q的小球,由静止开始沿轨道运动，下述说法正确的是（）A．小球在运动过程中机械能守恒B．小球经过环的最低点时机械能最大C．小球经过环的最低点时对轨道压力为2(mg+qE)D．小球经过环的最低点时对轨道压力为(mg+qE)6．两个相同的金属小球，所带电荷量大小之比为1:9，相距为r（r远大于金属球的直径），两球之间的库仑引力大小为F。
