LM 重要应用电路图

）》样章：LM1246 三通道前置视频放大器LM1246是一款新型的带宽为150MHz宽带视频放大器。

其具有许多优秀的功能，主要的有以下一些：内建增强型的I2C兼容微控制接口；ROM内含512个字符空间，RAM内含512个字符空间，4个8位的数模转换输出接口；屏显窗口具有淡入淡出功能和透明的半级灰度功能；无信号时的屏幕保护功能；供电电压跌落时，消除亮点功能；行场消隐；电源电压降至65%时转入安全模式。

LM1246常常和视放输出电路LM246X、偏置电路LM2479/80配合使用。

LM1246的后缀很多，不同的后缀代换容易导致屏显不正常，代换时需要注意。

工作电压范围：4.75V≤V CC≤5.25V。

1.引脚功能（见表81）表81 LM1246引脚功能2.内部框图（见图114）图114 LM1246内部框图3.屏显框图（见图115）图115 LM1246屏显部分内部框图典型应用（参考图112）《显示器集成电路实用手册（续）》目录：AN5452 电子束校正电路BA7657F/BA7657S 模拟信号切换电路CR1296 三通道视频放大器CR2424S 单通道视频放大器CR5427 三通道视频放大器CR5627 三通道视频放大器CR6727A/CR6927/CR6927A 三通道视频放大器CR6728A/CR6928/CR6928A 三通道视频放大器CR6729A/CR6929/CR6929A 三通道视频放大器CR7929 三通道视频放大器CVA1556N 单通道视放输出电路CVA1775N 单通道视放输出电路CVA2400A/CVA2400T/CVA2401T 三通道视放输出电路CVA4401 高速三通道缓冲放大器CVA4403N 高速三通道缓冲放大器CVA6627S/CVA6629S 视放输出电路CXA1709P 单通道前置视放电路CXA1779P 三通道前置视放电路CXA2153S 三通道前置视放电路DP904C 开关电源控制电路FA4111 视放输出电路FA5304AP/FA5305AP 开关电源控制电路FA531X系列开关电源控制电路FA5331P/FA5332P 开关电源控制电路FA5502 开关电源控制电路FA551X系列开关电源控制电路FAN4822 功率因素控制电路FAN7527 功率因素校正电路FAN7554 开关电源控制电路FAN7556 开关电源控制电路FAN7601 开关电源控制电路FS6S0765/FS6S0965/FS6S1265 开关电源控制电路FS8S0765RCB 开关电源控制电路IR3M02 开关电源控制电路KA1M0965R 开关电源控制电路KA2143B RGB视频信号放大器KA2507 宽带模拟信号切换电路KA2S0965/KA2S09655 开关电源控制电路KA5M0965Q 开关电源控制电路KA5Q系列开关电源控制电路KA5S系列开关电源控制电路KA5X0165R系列开关电源控制电路KA5X02系列开关电源控制电路KA5X03系列开关电源控制电路KA7552/KA7553 开关电源控制电路KA7632/KA7633 多路输出稳压器L272 双功率运算放大器L4940 系列三端稳压器L4962 开关式稳压器L5991/L5991A 开关电源控制电路L5993 开关电源控制电路L6561 功率因素控制电路L6590 开关电源控制电路L6598 高压谐振控制电路LA6500 功率运算放大器LA6510 功率运算放大器LA78040/LA78040N/LA78041/LA78045 场偏转输出电路LA7840/LA7841/LA7845/LA7845N 场偏转输出电路LA7846 场偏转输出电路LA7855/LA7856 行、场扫描处理电路LA7857/LA7858 行、场扫描处理电路LA7875N/LA7876N 场偏转输出电路LM1236 三通道前置视频放大器LM1237 三通道前置视频放大器LM1246 三通道前置视频放大器LM1247 三通道前置视频放大器LM1262 三通道前置视频放大器LM1267 三通道前置视频放大器LM2426TE 视放输出电路LM2445/LM2460/LM2468 视放输出电路LM2457 视放输出电路LM2462 视放输出电路LM2470 视放输出电路LM2476 视放输出电路LM2479 120V三通道偏置钳位电路LM2481 145V三通道偏置钳位电路LM2596 开关型稳压器M35047 屏显控制电路M51977P/FP 开关电源控制电路MIP022XSY 系列三端离线脉宽调制电路OZ965 脉宽调制转换电路S1D2147A01 行场扫描电路S1D2514X01 三通道前置视频放大器S1D2518X01 三通道前置视频放大器S1D2551/S1D2552 三通道前置视频放大器S5D2509 屏显控制电路SAA4848/SAA4849 行、场扫描控制电路SAA4856PS 行、场扫描控制电路SG6840 开关电源控制电路SG6841 开关电源控制电路SLA50系列N沟道场效应管阵列STR50330 开关电源控制电路STRG5643D 开关电源控制电路STRG66系列开关电源控制电路STV6886 行、场扫描处理电路STV6888/STV9118 行、场扫描处理电路STV6889 行、场扫描处理电路STV9211 三通道前置视频放大器STV9212 三通道前置视频放大器STV9302A 场偏转输出电路STV9306 场偏转输出电路STV9325 场偏转输出电路STV938X系列丁类场偏转输出电路STV9425/STV9425B 屏显控制电路STV9426 屏显控制电路STV9427/STV9428/STV9429 屏显控制电路STV9553/STV9555/STV9556 视放输出电路STV9936 屏显控制电路STV9937 屏显控制电路TDA3653 场偏转输出电路TDA4605 开关电源控制电路TDA4859 行、场扫描处理电路TDA4866J 场偏转输出电路TDA4867J 场偏转输出电路TDA8359 场偏转输出电路TEA2019 开关电源控制电路TEA5114A RGB视频信号切换电路TEA5115 五通道视频信号切换电路TEA5116 五通道视频信号切换电路TL1451/TL1453 双脉宽调制控制电路TL5001/TL5001A 脉宽调制控制电路TNY253/TNY254/TNY255 低功率开关电源电路TNY256 低功率开关电源电路TNY264/TNY266/TNY267/TNY268 低功率开关电源电路μPC1884CT 行、场扫描处理电路μPC1885 行、场扫描处理电路μPC1888 行、场扫描处理电路VPH03 单通道视放输出电路VPS12/VPS13 视放输出电路。

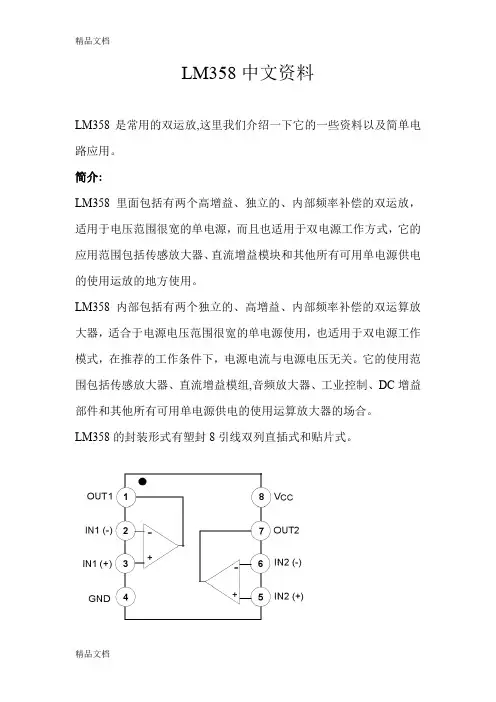

LM358中文资料LM358是常用的双运放,这里我们介绍一下它的一些资料以及简单电路应用。

简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。

LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。

它的使用范围包括传感放大器、直流增益模组,音频放大器、工业控制、DC增益部件和其他所有可用单电源供电的使用运算放大器的场合。

LM358的封装形式有塑封8引线双列直插式和贴片式。

〈lm358引脚图及引脚功能〉图1 DIP塑封引脚图引脚功能圆形金属壳封装管脚图内部电路原理图LM358的特性(Features)：. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽，包括接地. 差模输入电压范围宽，等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽：单电源(3—30V)；. 双电源(±1.5 一±15V). 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)参数输入偏置电流45 nA输入失调电流50 nA输入失调电压2.9mV输入共模电压最大值VCC~1.5 V共模抑制比80dB电源抑制比100dBLM358应用电路图：直流耦合低通RC有源滤波器LED驱动器TTL驱动电路RC有源带通滤波器Squarewave振荡器滞后比较器带通有源滤波器灯驱动程序电流监视器低漂移峰值检测器电压跟随器功率放大器外围电路电压控制振荡器VCO固定电流源脉冲发生器交流耦合反相放大器交流耦合非反相放大器可调增益仪表放大器直流放大器脉冲发生器桥式电流放大器引用差分输入信号直流差动放大器。

LM2611开关电源电路的应用技巧LM2611是一款电流型PWM反向开关调整器，宽泛的2.7V~14V的输入范围，具有产生达-22V电压输出的调整器，SOT23-5封装。

其分为如表1所示的A和B两个等级。

表1 LM2611的两个等级LM2611在5V输入及-5V输出时可提供300mA的电流输出。

图1所示为一典型电路，要求输入为5.5V~6.5V，输出为-5V、200mA。

图1 LM2611的典型应用电路在通常情况下电路工作正常，但在一些特殊环境下它是否仍然满足系统要求，需作以下具体的分析。

应用分析在室温环境下电路可以正常工作，但当环境温度增高到50℃时，开关机可发现LM2611会在不当应用中产生热保护，使其没有输出。

LM2611的热保护结温为163℃，热阻θJa为265℃/W(见数据手册)，当环境温度为25℃时，其最大功耗P D为：P D=(T Jmax-T A)/θJa=(163-25)/265mW=0.52mW其中，T J为结温，T A为环境温度。

图2 导通电阻R DS(ON)与环境温度的关系(V IN=5V )但温度为50℃时，P D为(163-50)/265mW=0.43mW。

也就是说，随着温度的升高，芯片的功耗容量降低。

另一方面，LM2611内部的开关管导通电阻也随温度升高而变大，如图2所示，温度每升高10℃，导通电阻大约增加0.026Ω。

根据数据手册，25℃时导通电阻R DS(ON)为0.5Ω，允许误差范围最大到0.65Ω。

考虑极端情况，25℃时R DS(ON)为0.65Ω，50℃时R DS(ON)为0.715(典型值应为0.615Ω)，相对变化为43%。

即相对25℃时的典型值，在50℃的最大误差时的值，R DS(ON)提高了43%。

由于开关管的功耗为电流的平方乘以导通电阻，也即开关管的功耗相对提高43%。

一方面高温带来的芯片最大功耗容量降低，而另一方面高温引起芯片的实际功耗增大，从中我们不难看出产生热保护的几率在提高。

L M317应用LM117/LM317是美国国家半导体公司的三端可调正稳压器集成电路。

我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串连集成稳压器。

LM117/LM317的输出电压范围是1.25V至37V，负载电流最大为2.2A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM117/LM317内置有过载保护、安全区保护等多种保护电路。

通常LM117/LM317不需要外接电容，除非输入滤波电容到LM117/LM317输入端的连线超过6英寸（约15厘米）。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM117/LM317能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317的极限就行。

当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

用LM317T制作可调稳压电源，常因电位器接触不良使输出电压升高而烧毁负载。

如果增加一只三极管（如下图所示），在正常情况下，T1的基极电位为0，T1截止，对电路无影响；而当W1接触不良时，T1的基极电位上升，当升至0.7V时，T1导通，将LM317T的调整端电压降低，输出电压也降低，从而对负载起到保护作用。

如去掉三极管、断开W1中心点连线，3.8V小电珠立刻烧毁，测输出电压高达21V。

而加有T1时，小电珠亮度减小，此时LM317T 输出电压仅为2V，从而有效的保护了负载。

1，2脚之间为1.25V电压基准。

为保证稳压器的输出性能，R1应小于240欧姆。

改变R2阻值即可调整稳压电压值。

D1，D2用于保护输入至少要比输出高2V，否则不能调压。

输入电要最高不能超过40V吧。

输出电流不超过1A。

输入12V的话，输出最高就是10V左右。

由于它内部还是线性稳压，因此功耗比较大。
