钢制海船入级规范的总结篇一：中国船级社钢质海船入级与建造规范中国船级社钢质海船入级与建造规范一、新建船舶需送审图纸和资料：1、全船电气说明书（备查）；2、电气设备明细表（备查）；3、电力负荷估算书；4、电气设备备品明细表（备查）；5、短路电流计算书；6、应急蓄电池组（包括临时应急蓄电池组）容量计算书；7、主配电板原理图和外视图，包括电力推进装置配电板（若设有时）原理图外视图； 8、应急配电板原理图和外视图；9、电力推进装置电路（包括主电路、操纵控制和信号电路）原理图和操纵台面板布置图； 10、应急蓄电池充放电板原理图和外视图；11、电力系统图（包括电缆型号、截面积、电流定额及保护电器的定额）； 12、电力设备布置图；13、全船主照明、应急照明系统图和布置图；14、船内通信系统图和设备布置图（包括舵角指示器、推进轴转速指示器、广播、传令钟、电话和轮机员呼叫等）；15、船内报警系统图和设备布置图（包括探火和失火报警、二氧化碳和卤代烃灭火剂施放报警、通用报警、冷库误关门报警及水密门关闭报警等）； 16、主干电缆布置图。

二、制造、安装的一般要求：1、凡具有内部接线的电气设备，均应附上带有接线编号的原理电路图或接线图。

电气设备的接线端头，应具有与图纸相符的耐久标志或符号。

2、应急警报装置的控制器，应涂上红色和设有标明其用途的耐久标志。

在水密的舱壁、甲板、甲板室的外围壁上，不应钻孔以镙钉坚固电气设备及电缆。

3、4、设备的按钮颜色应符合下列要求：三、变压器并联运行要求：1、变压器的绕组联接应该相同；2、变压器应有相同的额定电压比（偏差在允许范围内）；3、变压器应有相同的阻抗电压（相互之间阻抗电压比值应在—的范围内）；4、当多台变压器并联运行时，该组中最小变压器的额定容量应不小于并联运行中最大变压器额定容量的一半。

四、总配电板试验：1、试验各保护装置动作的正确性和可靠性；2、试验并车装置动作的可行性；3、检查联锁装置动作的正确性和可行性；4、作接岸电试验；5、测量绝缘电阻。

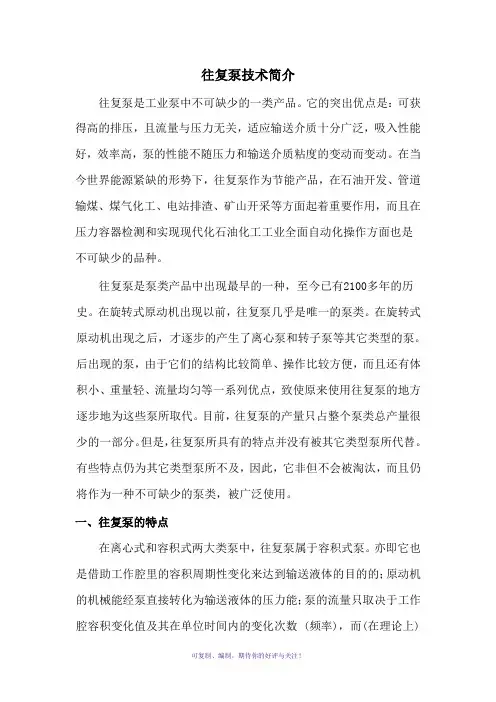

往复泵技术简介往复泵是工业泵中不可缺少的一类产品。

它的突出优点是：可获得高的排压，且流量与压力无关，适应输送介质十分广泛，吸入性能好，效率高，泵的性能不随压力和输送介质粘度的变动而变动。

在当今世界能源紧缺的形势下，往复泵作为节能产品，在石油开发、管道输煤、煤气化工、电站排渣、矿山开采等方面起着重要作用，而且在压力容器检测和实现现代化石油化工工业全面自动化操作方面也是不可缺少的品种。

往复泵是泵类产品中出现最早的一种，至今已有2100多年的历史。

在旋转式原动机出现以前，往复泵几乎是唯一的泵类。

在旋转式原动机出现之后，才逐步的产生了离心泵和转子泵等其它类型的泵。

后出现的泵，由于它们的结构比较简单、操作比较方便，而且还有体积小、重量轻、流量均匀等一系列优点，致使原来使用往复泵的地方逐步地为这些泵所取代。

目前，往复泵的产量只占整个泵类总产量很少的一部分。

但是，往复泵所具有的特点并没有被其它类型泵所代替。

有些特点仍为其它类型泵所不及，因此，它非但不会被淘汰，而且仍将作为一种不可缺少的泵类，被广泛使用。

一、往复泵的特点在离心式和容积式两大类泵中，往复泵属于容积式泵。

亦即它也是借助工作腔里的容积周期性变化来达到输送液体的目的的；原动机的机械能经泵直接转化为输送液体的压力能；泵的流量只取决于工作腔容积变化值及其在单位时间内的变化次数 (频率)，而(在理论上)与排出压力无关。

往复泵和其它类型容积式泵的区别，仅在于它实现工作腔容积变化的方式和结构特点上：往复泵是借助于活塞（柱塞）在液缸工作腔内的往复运动（或通过隔膜、波纹管等挠性元件在工作腔内的周期性弹性变形）来使工作腔容积产生周期性变化的。

在结构上，往复泵工作腔是借助密封装置与外界隔开，通过泵阀 (吸入阀和排出阀)与管路沟通或闭合。

往复泵这一实现工作腔容积变化的方式和结构特点，构成了此类型泵性能参数和总体结构的一系列特点。

这些特点也正是此类型泵借以生存、竞争和发展的依据：1.瞬时流量是脉动的这是因为在往复泵中，液体介质的吸入和排出过程(即容积变化过程)是交替进行的，而且活塞(柱塞)在位移过程中，其速度又在不断地变化之中。

阀[VALVE]阀门是国民经济建设中使用极为广泛的一种机械产品。

阀门在石油、天然气、煤炭、冶金、和矿石的开采、提炼加工和管道输送系统中；阀门在石油化工、化工产品，医药，和食品生产系统中；阀门在水电、火电和核电的电力生产系统中；阀门在城建的给排水、供热和供气系统中；阀门在冶金生产系统中；阀门在船舶、车辆、飞机、航天以及各种运动机械的使用流体系统中；阀门在国防生产以及新技术领域里；阀门在农业排灌系统中都有大量的需求。

阀门分自动阀门与驱动阀门。

自动阀门（如安全阀、减压阀、蒸汽疏水阀、止回阀）是靠装臵或管道本身的介质压力的变化达到启闭目的的。

驱动阀门（闸阀、截止阀、球阀、蝶阀等）是靠驱动装臵（手动、电动、液动、气动等）驱动控制装臵或管道中介质的压力、流量和方向。

由于介质的压力、温度、流量和物理化学性质的不同，对装臵和管道系统的控制要求和使用要求也不同，所以阀门的种类规格非常多。

剧不完全统计，我过的阀门产品品种已达四千多个型号，近四万个规格，阀门在经济生活中起着非常大的作用。

电磁阀[SOLENOID VALVE]电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。

电磁阀用于控制液压流动方向，工厂的机械装臵一般都由液压钢控制，所以就会用到电磁阀。

而通常意义上，国内电磁阀厂家也并不以液压电磁阀为主打，一般多生产二位二通气液用电磁阀。

电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位臵开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装臵动。

这样通过控制电磁铁的电流就控制了机械运动。

球阀[BALL VALVE]球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

球阀球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

球阀最适宜做开关、切断阀使用。

球阀结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制。

软密封浮动球阀性能特点、工作原理及结构特点：性能特点该产品应用于电力、石油、化工、冶金、制药、城建等行业管道上，主要作切断、分配和改变介质流动方向用。

工作原理2.1本阀由左、右阀体、球、阀座、阀杆、填料、手柄等组成。

2.2球阀的关闭件是一个带孔的球体，球体随阀杆转动90°，实现阀门的开启或关闭。

3．结构特点3.1我厂该系列产品采用浮动球软密封结构，依靠介质压力推动球靠向阀座，实现出口密封。

阀门结构上设有位置锁定装置，防阀杆冲出结构.3.2我厂该系列产品具有结构简单，体积较小，制造与维修较方便，动作可靠启闭迅速，密封性能好，使用寿命较长，流体阻力小等特点。

3.3阀座材料为聚四氟乙烯或聚醚醚酮。

具有低摩擦性，高的耐温性，优良的耐热性，较高的强度和优良的自润滑性。

技术参数：磅级：CLASS 150 Lb 口径：DN 50~150 mm公称压力：PN 1.6～32.0 MPa 公称通径：DN 15~250 mm连接方式：螺纹、承插焊、对焊、法兰连接操作方式：手柄、涡轮、电动、气动适用温度,按阀座材料分：聚四氟乙烯：-10~120℃；聚醚醚酮：-10~260℃适用介质：水、气、油品、带腐蚀性介质等运行特性：我厂该系列球阀流阻系数小，流通能力强。

阀门启闭扭矩小。

密封性好。

能满足用户自然条件、使用工况要求。

制造质量我厂该系列蝶阀质量好，外形美观，出厂试验按 GB/T 13927《通用阀门压力试验》规定严格执行，泄漏量为0泄漏，保压时间高于标准要求2～3倍，达到国家优级产品水平。
