地震资料解释基础(王英民)第11课——地震相分析

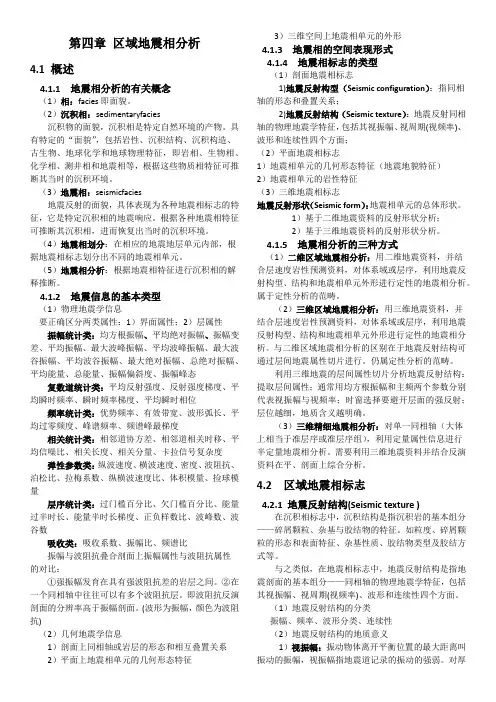

第四章区域地震相分析4.1 概述4.1.1 地震相分析的有关概念（1）相：facies即面貌。

（2）沉积相：sedimentaryfacies沉积物的面貌，沉积相是特定自然环境的产物。

具有特定的“面貌”，包括岩性、沉积结构、沉积构造、古生物、地球化学和地球物理特征，即岩相、生物相、化学相、测井相和地震相等，根据这些物质相特征可推断其当时的沉积环境。

（3）地震相：seismicfacies地震反射的面貌，具体表现为各种地震相标志的特征，它是特定沉积相的地震响应。

根据各种地震相特征可推断其沉积相，进而恢复出当时的沉积环境。

（4）地震相划分：在相应的地震地层单元内部，根据地震相标志划分出不同的地震相单元。

（5）地震相分析：根据地震相特征进行沉积相的解释推断。

4.1.2 地震信息的基本类型（1）物理地震学信息要正确区分两类属性：1）界面属性；2）层属性振幅统计类：均方根振幅、平均绝对振幅、振幅变差、平均振幅、最大波峰振幅、平均波峰振幅、最大波谷振幅、平均波谷振幅、最大绝对振幅、总绝对振幅、平均能量、总能量、振幅偏斜度、振幅峰态复数道统计类：平均反射强度、反射强度梯度、平均瞬时频率、瞬时频率梯度、平均瞬时相位频率统计类：优势频率、有效带宽、波形弧长、平均过零频度、峰谱频率、频谱峰最梯度相关统计类：相邻道协方差、相邻道相关时移、平均信噪比、相关长度、相关分量、卡拉信号复杂度弹性参数类：纵波速度、横波速度、密度、波阻抗、泊松比、拉梅系数、纵横波速度比、体积模量、捡球模量层序统计类：过门槛百分比、欠门槛百分比、能量过半时长、能量半时长梯度、正负样数比、波峰数、波谷数吸收类：吸收系数、振幅比、频谱比振幅与波阻抗叠合剖面上振幅属性与波阻抗属性的对比：①强振幅发育在具有强波阻抗差的岩层之间。

②在一个同相轴中往往可以有多个波阻抗层。

即波阻抗反演剖面的分辨率高于振幅剖面。

(波形为振幅，颜色为波阻抗)（2）几何地震学信息1）剖面上同相轴或岩层的形态和相互叠置关系2）平面上地震相单元的几何形态特征3）三维空间上地震相单元的外形4.1.3 地震相的空间表现形式4.1.4 地震相标志的类型（1）剖面地震相标志1)地震反射构型（Seismic configuration）：指同相轴的形态和叠置关系；2)地震反射结构（Seismic texture）：地震反射同相轴的物理地震学特征，包括其视振幅、视周期(视频率)、波形和连续性四个方面；（2）平面地震相标志1）地震相单元的几何形态特征（地震地貌特征）2）地震相单元的岩性特征（3）三维地震相标志地震反射形状（Seismic form）：地震相单元的总体形状。

辫状河三角洲的类型（McPherson et al.,1987） a. 物源来自远距离山区高地的辫状河三角洲；b.在 冲积扇前方发育辫状分流平原的辫状河三角洲；c.与 冰川冲积平原有关的辫状河三角洲。
无论在断陷湖盆长轴或短 轴缓坡侧都可能发育这种辫状河 三角洲砂体，其岩性、形态和分 布位置介于河流三角洲与扇三角 洲之间，短轴陡侧经过靠山型扇 三角洲向靠扇型扇三角洲的发育 演化，岸上斜坡增长变缓，也会 演变成辫状河三角洲。 辫状河三角洲与扇三角洲在 拉张盆地中可发生时空转换：在 断陷湖盆演化早期，扇三角洲的 发育与盆缘活动断裂关系密切， 随着源区高地的不断剥蚀，盆地 部分充填，冲积扇被冲积平原与 稳定水体隔开，扇三角洲转化为 辫状河三角洲。
近岸水下扇
三高结构
例一： • 冲积扇
起 凸 涛 松
LS4-2
A
B C
陵四区层序S62-63（陵三段上部） 沉积相与沉积体系分布图
例二：
巴音都兰凹陷都乎木组与赛汉塔拉组层序及沉积相
巴9 巴19 巴21 巴2
河流域
T3
域 湖盆收缩体系
域 湖进
湖进域
T6
高位域
低位域
湖进域
高位扇三角 洲
T8
高位域
低位域洪积 扇、水下扇
河流入海口
水动力增强
潮汐带
海浪区
三种因素在河口 地区的相对强弱 及其所产生的各 类砂体的组合决 定了三角洲形 态。由此用三角 图解法表示三角 洲的主要因素及 其所形成的典型 三角洲，分别为 河流型三角洲、 波浪型三角洲和 潮汐型三角洲。
第二种砂体的分布模式与第 第一种三角洲主要由河口砂坝组 成，砂体的走向与海岸正交或斜 一种比较，河口潮差变大， 2.三角洲的骨架相 ——(4) 三角洲砂体的分布模式 交，砂体分布呈指状，各指状砂体 潮流增强，河口砂坝形态仍 的厚度不等，局部增厚，呈豆荚 第四种三角洲河口附近为指状砂 为指状，但在河口砂坝之外 科尔曼 状。其形成条件是：波能低，潮流 第三种三角洲由垂直海岸的 坝，向外有平行海岸的滨外堤， 有顺潮流展布的潮成砂体。 弱，河流输沙量大，且以细粒悬移 指状砂坝和平行海岸的滨外 堤的向陆侧发育泻湖。其形成条 质为主。 堤组成。与前二类比较，波 件是波浪较强，潮差小，潮流 第六种三角洲由多列平行海岸的 浪作用显著增强，潮流的作 第五种三角洲是由一系列平 弱，河流输沙量有限，且洪水季 滨岸堤组成，堤间为废弃河床。 用使河口砂坝与潮成砂体连 行海岸的滨岸堤构成的席状 节与暴风浪季节不一致。滦河属 其形成条件与第三种相似，波浪 接成一体，指状砂坝大大加 砂，它的突出特点是波浪作 于该种类型。 作用特别强烈，但区别在于沿岸 长。 用强烈，且无定向的沿岸泥 运动的泥沙数量很大，所形成的 沙流运动，因此，砂质纯， 砂体迫使河流沿岸流动。 分选好，厚度稳定。

(3)地震相转沉积相 的思路
推荐的思路是：
从盆地整体着眼，从沉积体(骨架相)识别入手，以 盆地宏观沉积模式为指导，以钻井做为控制点，与地震
宏观岩性预测技术相结合，综合分析推断，以预测沉积
相的性质和展布。
沉积体识别是地震相分析的精髓
• 沉积体是水流体系和物源的最直接的体现，构成 了沉积体系域中重要的组成部分——骨架相。而只要 把骨架相的性质和展布规律搞清楚，则充填于其间的 其它沉积相单元乃至于沉积体系域的性质也就迎刃而 解，正所谓“纲举目张”。 • 从地震相的特点上看，识别宏观沉积体是其独到 的长处。它可以在三度空间上清楚地刻划沉积体的外 形和岩层的叠置模式，而这是识别沉积体的极为重要 的依据。由于沉积体的识别主要利用的是几何地震学 的信息，因此其受地震资料采集和处理因素的影响比 较小，可靠程度比较高。大多数沉积体都有明显的差 别，故“同一地震相对应多种沉积相”的问题相对比 较小。即使那些多解性较强的沉积体，也可以根据其 它标志综合研究而加以区分。
一种地震相可以与多种沉积相相对应。钻井的作用 在于作何解释，应当根据该 区与骨架相的相互关系，以及与控制井点的相互关
系，根据盆地沉积模式加以推断。
与岩性地震技术相结合
• 在传统的沉积相研究中，含砂率图所展示的砂体分布 特征是识别沉积体，划分沉积相的重要依据。
２)顶超型前积构型
其特征是缺失顶积层，前积层向上方以顶超的方式终止于地层单元顶界上。顶超关系 的存在表明顶积层不是因后期构造侵蚀而缺失的，而是由于在水平面相对静止时期可容 空间保持不变，使水平面以上无法发生垂向加积作用，沉积过路的沉积物只能在沉积体 前缘带进积下来，从而缺失顶积层。其底积层发生的地质意义同s型前积构型相同。通常 在水平面相对静止时期泥质丰富的三角洲中容易发育这种反射构型。

“X”型 “y”型 “人”型
4、组合顺序
• 由上到下 • 由新到老 • 由大到小——控盆、控凹、控洼 • 由主到次
n =0 ∞
其中τ为地震波在海水中的垂直往返旅行时。
如图：SB是一组海底反射波，在下面等间隔地出现了多 次波SBM1和SBM2，它们均可被预测出来。
3.3
断层解释
3.3.1 断层地质模型及其地震响应 3.3.2 断层在地震剖面上的一般标志 3.3.3 几种典型断层和断裂的解释 3.3.4 断层平面组合
阶梯状
②同生断层：是一种张性环境下形成的同沉积断层
Inline1307
断层反转 构造样式
基底
主断层
北海盆地：同沉积断裂模型
构造地层学进展
物源（砂）分散体系
③微小断层（低序级断层）：断层级别在四级以下， 断距在10m左右的低序级断层。它在油田勘探开发后 期挖潜具有极为重要的作用。
④逆冲断层系：主要与区域挤压应力作用有关，其表现特征主 要有高角度的逆冲断层（与基底断块挤压有关）和低角度的逆 掩断层两类（与基底和表层滑脱有关）。
BD为一反射界面(倾斜层),在均匀介质中传播,自激自收。BD界面 的反射同相轴 B∗D∗ 。BD和 B∗D∗ 分别定义在目标空间和象空间。 通过 h = vt / 2 将时间转化为深度，则时间剖面（象空间）和地质 界面（目标空间）就可以统一在一张图上，但BD和 B∗D∗ 并不重 合。这种不一致就叫做地震数据的偏移效应。 ∗ 将反射 B ∗归位到B处， D 归位到D处的过程叫做偏移处理。
3.2.5 偏移剖面在构造解释中的意义
• （1）水平叠加剖面与偏移剖面 • （2）二维偏移与三维偏移 • （3）闭合问题
3.2.6 速度变化引起的构造假 象层强界面造成的构造假 象——多次波
