VGA的接口引脚图(孔座)：

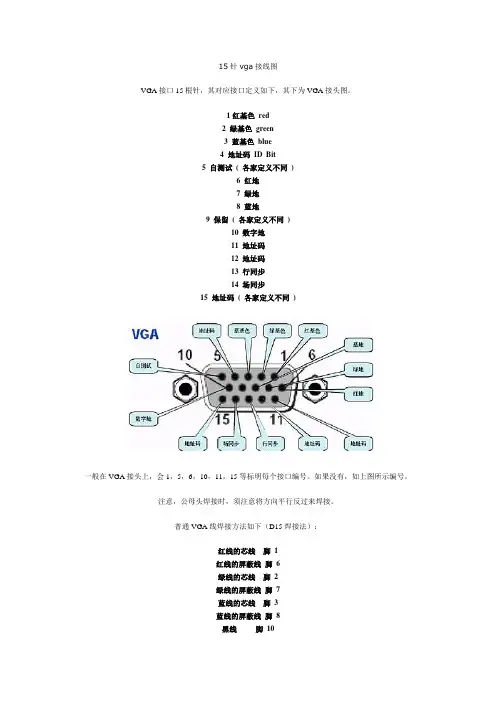

15针vga接线图
VGA接口15根针，其对应接口定义如下，其下为VGA接头图。

1红基色red
2 绿基色green
3 蓝基色blue
4 地址码ID Bit
5 自测试( 各家定义不同)
6 红地
7 绿地
8 蓝地
9 保留( 各家定义不同)
10 数字地
11 地址码
12 地址码
13 行同步
14 场同步
15 地址码( 各家定义不同)
一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

如果没有，如上图所示编号。

注意，公母头焊接时，须注意将方向平行反过来焊接。

普通VGA线焊接方法如下（D15焊接法）：
红线的芯线脚 1
红线的屏蔽线脚 6
绿线的芯线脚 2
绿线的屏蔽线脚7
蓝线的芯线脚 3
蓝线的屏蔽线脚8
黑线脚10
棕线脚11
黄线脚13
白线脚14
外层屏蔽D15 端壳压接
如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压
接到D15 端壳。

显示器接口针脚定义及接法时间：2021.03.07创作：欧阳德针脚名称描述针脚名称描述母头（孔）公头（针）1RED 红色分量信号9+5V电源（未使用）2GREEN 绿色分量信号10GND地线3BLUE 蓝色分量信号11N/C未使用4N/C未使用12SDA串行数据信号5GND地线13H SYNC 水平同步（行同步）6GND R 红色分量地线14V SYNC垂直同步（场同步）7GND G 绿色分量地线15SCL串行时钟信号8GND B 蓝色分量地线VGA接口15根针，其对应接口定义如下，其下为V GA接头图。

1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

普通VGA线焊接方法如下：红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在 D15 两端的 5~ 10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座，三根线与所布的中控电源线相连（火线、零线、地线不能接反，特别是地线）；另一段插接投影仪端的电源输入，并与所布的电源线相连（火线、零线、地线）。

2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。

VGA-DVI-HDMI接线方法图及接口定义VGA- DVI- HDMI 接线方法图及接口定义(高清多媒体接口)--------------------------------------------------------------------------------VGA显卡针脚定义图(F)1 - Red 红2 - Green 绿3 - Blue 蓝4 - Monitor ID * 显示器型号ID5 - Ground 地6 - Red Ground 红色地7 - Green Ground 绿色地8 - Blue Ground 蓝色地9 - Keyway (No pin) 空脚10 - Sync Ground 同步地11 - Monitor ID * 显示器型号ID12 - Monitor ID * 显示器型号ID13 - Horizontal Sync 水平同步 (行同步)14 - Verical Sync 垂直同步 (场同步)15 - Monitor ID * 显示器型号ID1、2、3、13、14脚必需是连接正常的，6、7、8脚是地线，至少一个要连接正常的，这样就达到了显示器正常显示的条件。

有些显示器还必需要10、11、12、15脚是连接正常，才能正常显示。

接法如下:准备一个15针或孔的“VGA接头”，各引脚的定义如下(“VGA接头上有标号”): 1PIN ——Red ，2PIN ——Green ，3PIN ——Blue， 4PIN ——ID Bit， 5PIN ——N/C ，6PIN ——R.GND ，7PIN ——G.GND ，8PIN ——B.GND，9PIN ——No.Pin ，10PIN——GND ，11PIN——ID Bit ，12PIN——ID Bit ，13PIN——H Sync ，14PIN——V Sync ，15PIN——N/C 其中1、2、3为模拟的红、绿、蓝信号既3根粗线，6、7、8为对应的模拟接地既对应的屏蔽线;13、14为数字的行场信号，10为数字地;ID Bit为屏幕与主机之间的控制或地址码。

VGA接口定义连接方法2008-05-28 09:55VGA接口15根针，其对应接口定义如下，其下为VGA接头图。

1红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

如果没有，如上图所示编号。

注意，公母头焊接时，须注意将方向平行反过来焊接。

普通VGA线焊接方法如下（D15焊接法）：红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚7蓝线的芯线脚 3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

VGA接口15根针，其对应接口定义如下。

1红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)计算机D15的焊接方法选择3+4 计算机视频线的传统焊法为：（注意D15 接头一定选用金属外壳）3+4 线D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚7蓝线的芯线脚 3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。
