各类vga接头接线图

  • 格式：pdf
  • 大小：219.73 KB
  • 文档页数：6

屏蔽
15
所有屏蔽
11
所有屏蔽
12
所有屏蔽
13
黑
14
所有屏蔽
15
不用
橙
黄
白
绿
所有屏蔽
橙
黄
白
绿
下面是我在做VGA线时的一些经验，大家可以参考一下。 不管公母头，15针中要焊接的有1，2，3，5，10，13，14，其中6，7，8是公共地，可以单独焊接到各个针角上，也可以与金属外壳焊接在一 起，二头同样的焊接法。 一般VGA线有7根线（3+4）+屏蔽层。3根粗线为颜色线，其中的内芯分别焊接在1，2，3针角上，外芯焊接在6，7，8上，4根细线的焊接要与 另一头的线序一致，比如黑接在5针上，别一头的黑也接在5针上。以此类推。屏蔽层可以与6，7，8线并接，再焊接到金属外层上，也可以单 独焊接在金属外层上，也可以直接剪掉不焊接。 另外，焊接VGA头是比较麻烦的，焊点多，针角密，一定要耐心，接线前在针角上和VGA线上先搪锡，在VGA线头上套好热缩管（其它护套也 一样），以免各针角间短路，带来不必要的维修与质量问题。
各类VGA接头接线图
普通接线图(3+6)
1 2 3 4 5 1
普通接线图(3+4)Leabharlann 2 3 4 5屏蔽内红
6
屏蔽内灰
7
屏蔽内蓝
8 9
不用
所有屏蔽
10
屏蔽内红
6
屏蔽内灰
7
屏蔽内蓝
8 9
不用
10
不用
所有屏蔽
11
所有屏蔽
12
所有屏蔽
13
黑
14
所有屏蔽
15
红色外屏蔽 灰色外屏蔽 兰色外屏蔽
11 12 13
不用
14
屏蔽
15
所有屏蔽
橙*
黄 *可有可无
白
绿*
不用
橙
黄
白
绿
PHILIPS接线图(3+6)
1 2 3 4 5 1
HP接线图(3+6)
2 3 4 5 所有屏蔽+棕 10
屏蔽内红
6
屏蔽内灰
7
屏蔽内蓝
8 9
不用
10
棕色
屏蔽内红
6
屏蔽内灰
7
屏蔽内蓝
8 9
不用
红色外屏蔽 灰色外屏蔽 兰色外屏蔽
11 12 13
黑
14
1
2
3
4
5

合集下载

常见线缆线序 vga线接法图解 DVI线接法图解

常见线缆线序 vga线接法图解 DVI线接法图解

经常瞧到网络上很多人要各种电脑接口引脚图,这里给出部分引脚示意图:ﻫKVM 延长,远程控制,鼠标键盘延长,KM延长,远程操作,电脑远程监控VGA视频延长,ＶGA音视频延长,VＧA视频传输,A信号放大,VGＡ长线驱动器,VGＡ远程传输,VGA信号传输,VGA视频远距离传输,多媒体信息发布,楼宇广告
VGA得接口引脚图(孔座):
VGＡ管脚定义及ＶＧA线焊接方式ﻫﻫ引脚号对应信号对应焊接ﻫ1红基色red 红线得芯线
2 绿基色green 绿线得芯线
4地址码IＤBit
３蓝基色bｌuｅ蓝线得芯线ﻫ
5 自测试
６红地红线得屏蔽线ﻫ７绿地绿线得屏蔽线
８蓝地蓝线得屏蔽线ﻫ９保留
１０数字地黑线ﻫ１1 地址码棕线
1３行同步黄线
１2 地址码ﻫ
15地址码
14 场同步白线ﻫ
外层屏蔽D15 端壳压接
还有一种非常适用得焊接方法:就就是在D1５两端得5～10 脚焊接在一起做公共地,红、绿、蓝得屏蔽线绞在一起接到公共地上; １、 2 、 3 脚接红、绿、蓝得芯线; 13 接黄线; １4 接白线;外层屏蔽压接到Ｄ15 端壳。

DVI－Ｄ接口示意图(转自家电网):
DVI－I接口示意图:
PS/2 接口示意图:
USB引脚图:
接线方式:红线:＋5V 黑线:GND 白线:D－绿线:D+ RJ4５网线顺序:
５６８B:
568A:
HＤＭI 引脚定义:HDＭI与DVI信号可以对定义相同得针脚做到兼容。

HDMI一共有三种接口,这里贴出最常见得一种。

a。

VGA接口

VGA接口

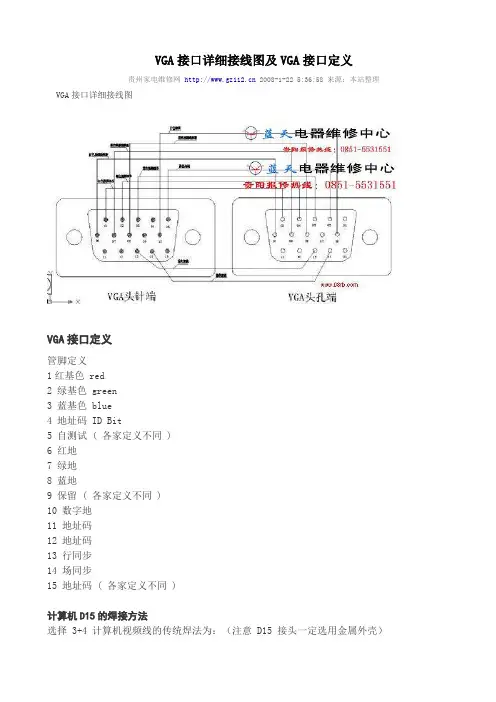

VGA接口详细接线图及VGA接口定义贵州家电维修网 2008-1-22 5:36:58 来源：本站整理 VGA接口详细接线图VGA接口定义管脚定义1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )计算机D15的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线 D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。
