UG4.0命令帮助文档“凸起片体”功能可将形状中与一个或多个实体关联的部分合并成一个片体。

所需的全部就是定位一个目标片体以及一个或多个工具体，以便工具体在各个体的形状要转移到片体的那些区域与该片体相交。

保持工具形状：选项指出实体形状要添加到哪一“侧”片体上。

使用“装配切割”功能可以用一个操作生成通过多个组件的孔（或其它类型的切割形状）。

装配切割所进行的任何几何体修改都针对装配部件；目标组件和刀具组件不会被修改。

必须运行Modeling 应用模块，并具有Assemblies 许可证。

可以选择多个目标体和刀具体来创建装配切割。

选定的体被关联地复制到工作部件（如果它们还不在那里），且刀具体从目标体中抽取了出来。

可以从工作部件或从工作部件的组件中选择刀具体。

目标体必须从工作部件的组件中进行选择。

所有产生的复制体和布尔运算在“部件导航器”中表现为一个“装配切割”特征。

在“部件导航器”中选择一个“装配切割”特征时，其目标体和刀具体就显示在“细节”面板中。

但是，不能查看或编辑组成一个“装配切割”特征集的单个特征。

可以对一个目标体执行多次切割。

用这个命令创建复杂的圆角面，与两组输入面集相切，用选项来修剪并附着圆角面。

面倒圆使用以下两种类型之一，可以控制横截面的方位：∙滚动球面创建面倒圆，就好像与两组输入面恒定接触时滚动的球对着它一样。

倒圆横截面平面由两个接触点和球心定义。

∙扫掠剖面沿着脊线曲线扫掠横截面。

倒圆横截面的平面始终垂直于脊线曲线。

其它选项可以强制倒圆穿过属于任一面集的边缘，定义圆角的相关修剪平面，并约束圆角到其它曲线、边缘或面。

可以在实体和/或片体的面之间创建面倒圆。

面可以是不相邻的和/或其它片体的一部分。

假设要创建“面倒圆”，它与下图 1 中的边缘重合，并且与 2 中的面相切。

1. 单击（滚动球）面倒圆类型。

2. 选择启用预览，以便在将倒圆应用于您的模型之前查看预览。

请注意，NX 仅在您指定足够的参数后才创建预览。

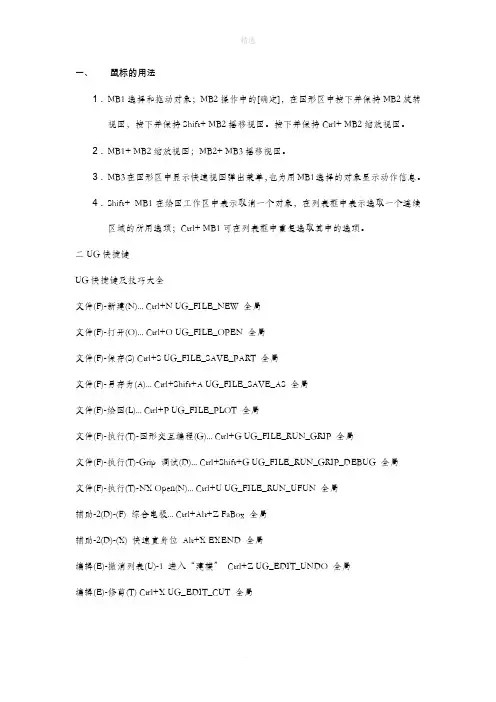

一、鼠标的用法1．M B1选择和拖动对象；MB2操作中的[确定]，在图形区中按下并保持MB2旋转视图，按下并保持Shift+ MB2摇移视图。

按下并保持Ctrl+ MB2缩放视图。

2．M B1+ MB2缩放视图；MB2+ MB3摇移视图。

3．M B3在图形区中显示快速视图弹出菜单，也为用MB1选择的对象显示动作信息。

4．S hift+ MB1在绘图工作区中表示取消一个对象，在列表框中表示选取一个连续区域的所用选项；Ctrl+ MB1可在列表框中重复选取其中的选项。

二UG快捷键UG快捷键及技巧大全文件(F)-新建(N)... Ctrl+N UG_FILE_NEW 全局文件(F)-打开(O)... Ctrl+O UG_FILE_OPEN 全局文件(F)-保存(S) Ctrl+S UG_FILE_SAVE_PART 全局文件(F)-另存为(A)... Ctrl+Shift+A UG_FILE_SAVE_AS 全局文件(F)-绘图(L)... Ctrl+P UG_FILE_PLOT 全局文件(F)-执行(T)-图形交互编程(G)... Ctrl+G UG_FILE_RUN_GRIP 全局文件(F)-执行(T)-Grip 调试(D)... Ctrl+Shift+G UG_FILE_RUN_GRIP_DEBUG 全局文件(F)-执行(T)-NX Open(N)... Ctrl+U UG_FILE_RUN_UFUN 全局辅助-2(D)-(F) 综合电极... Ctrl+Alt+Z FaBox 全局辅助-2(D)-(X) 快速直身位Alt+X EXEND 全局编辑(E)-撤消列表(U)-1 进入“建模”Ctrl+Z UG_EDIT_UNDO 全局编辑(E)-修剪(T) Ctrl+X UG_EDIT_CUT 全局编辑(E)-复制(C) Ctrl+C UG_EDIT_COPY 全局编辑(E)-粘贴(P) Ctrl+V UG_EDIT_PASTE 全局编辑(E)-删除(D)... Ctrl+D UG_EDIT_DELETE 全局Delete 全局编辑(E)-选择(L)-最高选择优先级- 特征(F) F UG_SEL_FEATURE_PRIORITY 全局编辑(E)-选择(L)-最高选择优先级- 面(A) G UG_SEL_FACE_PRIORITY 全局编辑(E)-选择(L)-最高选择优先级- 体(B) B UG_SEL_BODY_PRIORITY 全局编辑(E)-选择(L)-最高选择优先级- 边(E) E UG_SEL_EDGE_PRIORITY 全局编辑(E)-选择(L)-最高选择优先级- 组件(C) C UG_SEL_COMPONENT_PRIORITY 全局编辑(E)-选择(L)-全选(A) Ctrl+A UG_SEL_SELECT_ALL 全局编辑(E)-隐藏(B)-隐藏(B)... Ctrl+B UG_EDIT_BLANK_SELECTED 全局编辑(E)-隐藏(B)-反向隐藏全部(R) Ctrl+Shift+B UG_EDIT_REVERSE_BLANK_ALL 全局编辑(E)-隐藏(B)-取消隐藏所选的(S)... Ctrl+Shift+K UG_EDIT_UNBLANK_SELECTED 全局Ctrl+1 全局编辑(E)-隐藏(B)-显示部件中所有的(A) Ctrl+Shift+U UG_EDIT_UNBLANK_ALL_OF_PART 全局编辑(E)-变换(N)... Ctrl+T UG_EDIT_TRANSFORM 全局编辑(E)-对象显示(J)... Ctrl+J UG_EDIT_OBJECT_DISPLAY 全局编辑(E)-特征(F)-移除参数(V)... Shift+DUG_MODELING_EDIT_FEATURE_REMOVE_PARAMETERS 全局视图(V)-操作(O)-缩放(Z)... Ctrl+Shift+Z UG_VIEW_ZOOM 全局视图(V)-操作(O)-旋转(R)... Ctrl+R UG_VIEW_ROTATE 全局视图(V)-操作(O)-剖面(C)... Ctrl+H UG_VIEW_SECTIONING 全局视图(V)-布局(L)-新建(N)... Ctrl+Shift+N UG_LAYOUT_NEW 全局视图(V)-布局(L)-打开(O)... Ctrl+Shift+O UG_LAYOUT_OPEN 全局视图(V)-布局(L)-充满所有视图(F) Ctrl+Shift+F UG_LAYOUT_FIT_ALL_VIEWS 全局视图(V)-可视化(V)-高质量图像(H)... Ctrl+Shift+H UG_VIEW_HIGH_QUALITY_IMAGE 全局视图(V)-信息窗口(I) F4 UG_VIEW_INFO_WINDOW 全局视图(V)-当前对话框(C) F3 UG_VIEW_CURRENT_DIALOG 全局视图(V)-重设方位(E) Ctrl+F8 UG_VIEW_RESET_ORIENTATION 全局插入(S)-草图(S)... S UG_TOOLBOX_SKETCH 仅应用模块插入(S)-设计特征(E)-拉伸(E)... X UG_MODELING_EXTRUDED_FEATURE 仅应用模块插入(S)-设计特征(E)-回转(R)... R UG_MODELING_REVOLVED_FEATURE 仅应用模块插入(S)-裁剪(T)-修剪的片体(R)... T UG_MODELING_FF_TRIMMED 仅应用模块插入(S)-偏置/比例(O)-偏置曲面(O)... Shift+Q UG_MODELING_FF_OFFSET 全局插入(S)-偏置/比例(O)-偏置面(F)... Ctrl+Q UG_MODELING_OFFSET_FEATURE 全局插入(S)-扫掠(W)-变化的扫掠(V)... V UG_MODELING_VSWEEP_FEATURE 全局插入(S)-直接建模(I)-替换面(R)... Shift+R UG_MODELING_REPLACE_FACE_FEATURE 全局格式(R)-图层的设置(S)... Ctrl+L UG_LAYER_SETTINGS 全局格式(R)-视图中的可见层(V)... Ctrl+Shift+V UG_LAYER_VIEW 全局格式(R)-WCS-显示(P) W UG_WCS_DISPLAY 全局工具(T)-表达式(X)... Ctrl+E UG_INSERT_DLEXPRESSION 全局工具(T)-日记(J)-播放(P)... Alt+F8 UG_JOURNAL_PLAY 全局工具(T)-日记(J)-编辑(E) Alt+F11 UG_JOURNAL_EDIT 全局工具(T)-宏(R)-开始记录(R)... Ctrl+Shift+R UG_MACRO_RECORD 全局工具(T)-宏(R)-回放(P)... Ctrl+Shift+P UG_MACRO_PLAYBACK 全局工具(T)-宏(R)-步进(S)... Ctrl+Shift+S UG_MACRO_STEP 全局信息(I)-对象(O)... Ctrl+I UG_INFO_OBJECT 全局分析(L)-几何属性(G)... Shift+G UG_INFO_GEOMETRIC_PROPERTIES 仅应用模块分析(L)-曲线(C)-刷新曲率图表(R) Ctrl+Shift+C UG_INFO_MB_SHOW_GRAPHS 全局首选项(P)-对象(O)... Ctrl+Shift+J UG_PREFERENCES_OBJECT 全局首选项(P)-选择(E)... Ctrl+Shift+T UG_PREFERENCES_SELECTION 全局应用(N)-建模(M)... Ctrl+M UG_APP_MODELING 全局M 全局应用(N)-外观造型设计(T)... Ctrl+Alt+S UG_APP_STUDIO 全局应用(N)-制图(D)... Ctrl+Shift+D UG_APP_DRAFTING 全局应用(N)-加工(N)... Ctrl+Alt+M UG_APP_MANUFACTURING 全局应用(N)-钣金(H)-NX 钣金(H)... Ctrl+Alt+N UG_APP_SBSM 全局应用(N)-装配(L) A UG_APP_ASSEMBLIES 仅应用模块应用(N)-基本环境(G)... Ctrl+W UG_APP_GATEWAY 全局帮助(H)-根据关联(C)... F1 UG_HELP_ON_CONTEXT 全局刷新(S) F5 UG_VIEW_POPUP_REFRESH 全局适合窗口(F) Ctrl+F UG_VIEW_POPUP_FIT 全局缩放(Z) F6 UG_VIEW_POPUP_ZOOM 全局旋转(O) F7 UG_VIEW_POPUP_ROTATE 全局定向视图(R)-正二测视图(T) Home UG_VIEW_POPUP_ORIENT_TFRTRI 全局定向视图(R)-正等测视图(I) End UG_VIEW_POPUP_ORIENT_TFRISO 全局定向视图(R)-俯视图(O) Ctrl+Alt+T UG_VIEW_POPUP_ORIENT_TOP 全局定向视图(R)-前视图(F) Ctrl+Alt+F UG_VIEW_POPUP_ORIENT_FRONT 全局定向视图(R)-右(R) Ctrl+Alt+R UG_VIEW_POPUP_ORIENT_RIGHT 全局定向视图(R)-左(L) Ctrl+Alt+L UG_VIEW_POPUP_ORIENT_LEFT 全局捕捉视图(N) F8 UG_VIEW_POPUP_SNAP_VIEW 全局UG快捷键的设置以下为UG快捷键的设置规则，以下面列举的格式修改UGII/menus/下的ug modeling.men和ug_main.men两个文件，修改你想要简化的命令。

UG 4.0编程英文详解mill_planar:平面铣（包括以下类型）：FACE_MILLING_AREA=面铣削面铣削区域，有部件几何体、切削区域、壁几何体、检查几何体和自动壁面选择；：FACE_MILLING=面铣削基本的面切削操作用于切削实体上的平面；：FACE_MILLING_MANUAL=手工面铣削混合切削模式，各个面上都不同。

其中一种切削模式是手动，它使您能够把刀具正好放在所需的位置，就像教学模式一样；：PLANAR_MILL=平面铣削基本的平面铣操作，它采用多种切削模式加工二维边界，以及平底面；：PLANAR_PROFILE=平面轮廓铣特殊的二维轮廓铣切削类型，用于再不定义毛坯的情况下轮廓铣，常用于修边；：ROUGH_FOLLOW=平面铣使用跟随工件切削模式的平面铣；：ROUGH_ZIGZAG=平面铣使用往复切削模式的平面铣；：ROUGH_ZIG=平面铣使用单向轮廓铣切削模式的平面铣；：CLEANUP_CORNERS使用来自于前一操作的二维IPW,以跟随部件切削类型进行平面铣；常用于清角，因为这些角中有前一刀具留下的材料。

：FINISH_WALLS将余量留在底面上的平面铣；（铣侧壁）：FINISH_FLOOR将余量留在壁上的平面铣；（铣底面）：THREAD_MILLING=螺纹铣使用螺旋切削铣削螺纹孔；：PLANAR_TEXT=平面文本铣削切削制图注释中的文字，用于二维雕刻；：MILL_CONTROL=机床控制它只包含机床控制事件；：MILL_USER=自定义方式自定义参数建立操作mill_contour:曲面铣（包括以下类型）：CAVITY_MILL=型腔铣刀具路径的同一高度内完成一层切削，当遇到曲面时将会绕过，在下降一个高度进行下一层的切削；：ZLEVEL_FOLLOW_CAVITY=跟随型腔型腔铣使用跟随工件切削模式在形状外部切削：ZLEVEL_FOLLOW_CORE=角落粗加工清根粗加工，主要对角落进行粗加工：PLUNGE_MILLING=插铣加工每一刀加工只有轴向进给：ZLEVEL_PROFILE=等高轮廓铣等高轮廓铣是一种固定轴铣操作，通过切削多个切削层来加工零件实体轮廓和表面轮廓；：ZLEVEL_PROFILE_STEEP=陡峭区域等高轮廓铣与ZLEVEL_PROFILE(等高轮廓铣)相同，但只切削陡峭区域。

的空气动力学要求。在船舶设计中，UG Spline曲线用于船体和上层建筑的曲面造型 ，以提高航行性能和外观美感。在家电设计 中，UG Spline曲线用于各种产品如电视、 冰箱和空调的外观曲面设计，以实现简洁、
创建方法与步骤
总结词
UG Spline曲线的创建通常包括创建基本曲线、设置参 数和调整形状等步骤。
THANKS
感谢观看
创建UG Spline曲线后，可以 使用“编辑曲线”工具来修改 曲线的参数和形状。通过调整 参数和几何约束，可以获得所 需的曲线形状和精度。
分析UG Spline曲 线
在UG软件中，可以使用“分析 ”工具来分析曲线的几何特性 和精度。例如，可以使用“测 量”工具来测量曲线上两点之 间的距离，并检查该距离是否 符合预期的精度要求。
总结词
UG Spline曲线是一种灵活的几何建模工 具，具有连续性和参数化的特性。
VS
详细描述
UG Spline曲线是一种非均匀有理B样条 曲线，它具有高度的灵活性和适应性，能 够根据设计需求进行精确的形状控制。 UG Spline曲线具有连续性，可以在不同 曲线段之间实现平滑过渡，从而满足复杂 曲面造型的需求。此外，UG Spline曲线 是参数化的，这意味着曲线的形状可以通 过参数进行修改，方便设计师进行参数化 设计和优化。
详细描述
在UG软件中创建UG Spline曲线的步骤如下：首先， 创建基本曲线，可以使用点、线或圆弧等基本元素来定 义曲线的骨架。然后，设置曲线的参数，包括节点参数 、曲率参数和几何参数等，以控制曲线的形状和属性。 接下来，根据设计需求调整曲线的形状，可以使用各种 工具如修剪、延长、倒角等来修改曲线的细节部分。最 后，进行曲线的分析和评估，检查曲线的连续性和光顺 性，以确保满足设计要求。
