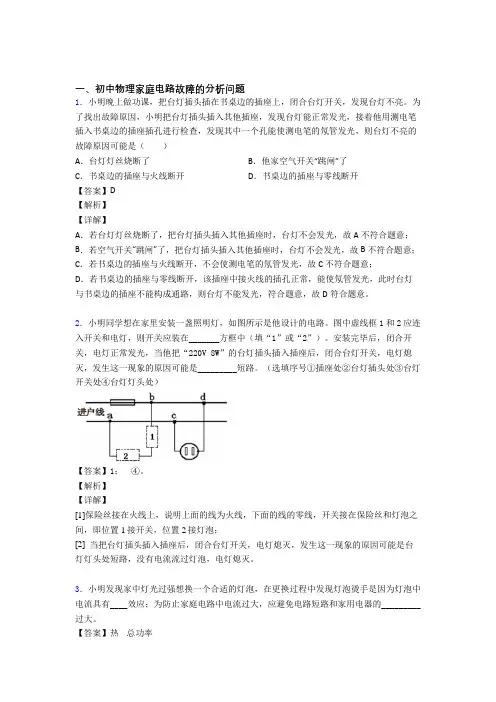

一、初中物理家庭电路故障的分析问题
1．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，接着他用测电笔插入书桌边的插座插孔进行检查，发现其中一个孔能使测电笔的氖管发光，则台灯不亮的故障原因可能是（ ）
A．台灯灯丝烧断了 B．他家空气开关“跳闸”了
C．书桌边的插座与火线断开 D．书桌边的插座与零线断开
【答案】D
【解析】
【详解】
A．若台灯灯丝烧断了，把台灯插头插入其他插座时，台灯不会发光，故A不符合题意；
B．若空气开关“跳闸”了，把台灯插头插入其他插座时，台灯不会发光，故B不符合题意；
C．若书桌边的插座与火线断开，不会使测电笔的氖管发光，故C不符合题意；
D．若书桌边的插座与零线断开，该插座中接火线的插孔正常，能使氖管发光，此时台灯与书桌边的插座不能构成通路，则台灯不能发光，符合题意，故D符合题意。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）
【答案】1； ④。
【解析】
【详解】
[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；
[2] 当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。
1 初中物理电路故障题
当然，下面是10条带答案的初中物理电路故障题：
1.问题：以下哪个元件可以用来打开或关闭电路？
答案：开关
2.问题：在一个简单电路中，如果灯泡熄灭，最有可能的原因是什么？
答案：灯泡烧坏或电路中断
3.问题：当电路中的电阻增加时，电流会发生什么变化？
答案：电流减小
4.问题：如果两个灯泡连接在串联电路中，其中一个灯泡熄灭了，另一个灯泡会怎样？
答案：另一个灯泡也会熄灭
5.问题：如果两个灯泡连接在并联电路中，其中一个灯泡熄灭了，另一个灯泡会怎样？
答案：另一个灯泡仍然亮着
6.问题：当电压保持不变，电阻增加时，电流会发生什么变化？
答案：电流减小
7.问题：什么是短路？为什么它对电路安全有风险？
答案：短路是指电路中两个导体直接连接，绕过了其他元件。它对电路安全有风险，因为短路会导致电流增大，可能引发火灾或电器损坏。
2 8.问题：什么是过载？为什么它对电路安全有风险？
答案：过载是指电路中通过的电流超过了设计承载能力。它对电路安全有风险，因为过载会导致电线过热，可能引发火灾或电器损坏。
9.问题：什么是并联电路？它的特点是什么？
答案：并联电路是指电路中的元件是平行连接的。在并联电路中，各个元件的电压相同，总电流等于各个分支电流之和。
10.问题：什么是串联电路？它的特点是什么？
答案：串联电路是指电路中的元件是依次连接的。在串联电路中，各个元件的电流相同，总电压等于各个元件电压之和。
希望这些题目能够帮助到你！如果还有其他问题，请随时提问。
一、初中物理家庭电路故障的分析问题
1． 小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()
A．台灯插头处出现了短路
B．台灯灯泡处出现了短路
C．台灯开关的两接线碰线
D．插座处出现了短路
【答案】B
【解析】
【分析】
【详解】
A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；
B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；
C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意；
D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。
故选B。
2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（ ）
A．AC段某处断路 B．BD段某处断路 C．电灯L断路 D．电灯L短路
【答案】B
【解析】
【分析】
【详解】
AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；
BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；
电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；
D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
3．某家庭电路的组成如图所示。下列说法正确的是（ ）
A．图中的三个插座是串联的
B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路
【答案】B
【解析】
【分析】
【详解】
A．从图中可以看到，三个插座是并联的，A错误；
B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；
1 中考物理电学实验、电路故障专题练习（含答案解析）
一．“伏安法测电阻、欧姆定律”专题
伏安法测电阻，是初中物理中的一个重要实验。它同“测小灯泡功
率”一样，几乎集中了初中电学的所有重点知识。如串联电路的电流、
电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验
故障，滑动变阻器的使用，欧姆定律，电阻的计算、表格的设计等。
例题：阅读短文，并回答短文后的问题。
在“探究电阻上的电流跟电压的关系”的过程中，一些同学作出了
以下猜想：
猜想A：加在电阻两端的电压越大，通过的电流越小；
猜想B：加在电阻两端的电压越大，通过的电流越大；
猜想C：加在电阻两端的电压增大，通过的电流不变。
为了验证上述猜想是否正确，小明用定值电阻和一个电压恒定的电
源，及有关的实验器
材，设计了电路，按实验要求分别测出有关的物理量。
(1)为了完成该实验，需要的测量仪表是________ 、________ 。
(2)表中是小明在实验中测出的数据，其中R为定值电阻，阻值分别
为20Ω10Ω5Ω是电阻R两端的电压，I是通过电阻R的电流。 实验序号 R／Ω U／V I／A
1 1 0．05
2 R=20Ω 2 0．1
3 3 0．1 5
4 1 0．1
5 R=10Ω 2 0．2 2 6 3 0.3
7 1 0．2
8 R=5Ω 2 0.4
9 3 0．6
通过分析比较实验序号________ 的数据，可知猜想________ 是正
确的（填“A”、“B”或“C”)。
(3)通过分析比较以上数据，你还发现了________ 。
答案： (1)电流表；电压表；
(2)1、2、3或4、5、6或7、8、9；B；
(3)电压相同时，电阻越大，电流越小．
二．测小灯泡功率
“测小灯泡功率”的问题之所以成为中考热点，是因为在题中几乎
集中了初中电学的所有重点知识。如串联电路的电流、电压特点，电流
