桥梁桩基础施工技术方案 PPT

详细描述
地下连续墙施工主要包括墙体设计、导墙制作、泥浆制备、墙体开槽、钢筋笼制 作与安装、混凝土浇筑等步骤。施工过程中需要严格控制墙体的垂直度和厚度， 确保墙体的质量和安全性。
土质改良技术
总结词
土质改良技术是通过物理、化学或生 物方法改善土质的工程性质，从而提 高山区高速公路桥梁基础的稳定性和 安全性。
点是就地取材，成本低廉。
砌石墩台施工时，应选择质地 坚硬、耐久性好的石料，并按 照设计要求进行加工和砌筑。
砌石墩台的砌筑应采用砂浆作 为胶结材料，砂浆的配合比和 稠度应符合要求，以确保砌体 的整体性和稳定性。
砌石墩台施工完成后，应及时 进行勾缝和养护，以提高砌体 的耐久性和防水性能。
钢桥墩施工
01
02
03
04
钢桥墩施工是山区高速公路桥 梁建设中的一种新型工艺，其 优点是结构轻巧、施工速度快
。
钢桥墩施工时，应选择高质量 的钢材和焊接材料，并按照设
计要求进行加工和组装。
钢桥墩的焊接应采用合适的焊 接方法和焊接工艺，确保焊接
质量符合要求。
钢桥墩施工完成后，应及时进 行防腐和防火处理，以提高钢
结构的耐久性和安全性。
智能化决策支持系统
通过大数据分析和人工智能技术，为桥梁施 工提供智能化决策支持，优化施工方案和管 理流程。
THANKS FOR WATCHING
感谢您的观看
山区高速公路桥梁的建设可以 促进区域内的旅游资源开发，
提升旅游业的整体水平。
02
山区高速公路桥梁基础 施工技术
桩基施工
总结词
桩基施工是山区高速公路桥梁施工中的重要环节，其施工质量直接关系到桥梁 的整体稳定性和安全性。
详细描述

2024桥梁施工ppt全新
2024/1/27
1
目录
• 桥梁施工概述 • 桥梁基础工程施工 • 桥梁上部结构施工 • 桥梁下部结构施工 • 桥梁施工质量控制与验收标准
2024/1/27
2
目录
• 桥梁施工安全管理与环境保护 • 总结与展望
2024/1/27
3
01
桥梁施工概述
2024/1/27
4
桥梁定义与分类
附属设施类型
桥梁附属设施包括伸缩缝、排水系统、防护设施等。
安装准备
在安装前应对附属设施进行检查和验收，确保其质量和性能符合要求。同时，准备好相应的安装工具和材料。
2024/1/27
安装与调试
按照设计要求，将附属设施安装在正确的位置，并进行调试和检测，确保其功能正常。在安装过程中，应注 意防止设施受到损伤或污染。同时，对于需要调试的设施，应按照调试方案进行操作，确保调试结果符合设 计要求。
02
工程技术挑战
03
安全保障
桥梁施工涉及复杂的工程技术和 管理问题，需要专业的设计和施
工团队来完成。
桥梁作为重要的交通设施，其施 工质量直接关系到人民群众的生
命财产安全。
6
桥梁施工方法简介
现场浇筑法
在桥位处搭设支架，在支架上浇筑桥体混凝土，达到强度后拆除模板、支架。
2024/1/27
预制安装法
在预制场（厂）或桥位处的预制平台上进行梁的预制工作，然后采用一定的架设方法进行安 装。整体就位法（包括纵横向浮吊、扒杆和自行式吊车）和节段施工法（用临时支承组装成 桥体整体后再就位）。
触电等。
2024/1/27
02
采用科学的风险评估方法，对 辨识出的危险源进行定量或定

水下浇筑砼：导管法 砼充盈系数：实际浇筑砼量与理论计算砼浇筑量之比。
2.3.3 套管成孔灌注桩：（沉管、打拔式）
成孔方法：锤击沉管、振动沉管 适用范围：一般粘性土、淤泥质土、砂土、人工填土地基。
稍密及中密的碎石土地基。 复打法：⑴目的：提高桩的质量或使桩径扩大，提高桩的承载能力。
⑵要求：①二次沉管的轴线一致； ②必须在第一次灌注的砼初凝以前全部完成。
叠浇施工≤4层
30%
砼≥C30
ρmin≥0.8% 桩顶一定范围内的箍筋应加密，并设置钢筋网片
2．起吊： 要求：砼强度等级≥75%； 吊点位置：符合设计。
正负弯矩相等原则
－M +M
3．运输和堆放： 要求：砼强度等级≥100%； 宜采用随打随运，减少二次搬运； 堆放层数≤4层，垫木间距同吊点位置，且上下一致。
量大，桩顶不易损坏，大 部分能量用于克服桩身摩
打歪；
擦力与桩尖阻力；落距小，
滞桩；
打桩速度快，效率高；另 外，桩身反弹小，反弹张
浮桩。
力波产生的拉应力不致使
桩身被拉坏。
2．静力压桩： 全液压式静力压桩机压桩示意图
活动压梁 是利用压桩桩机架桩导架向自笼重和配重的静压力，将桩逐节压入土中。
静构力造特点压原：桩理节机 图约钢筋、砼，降低造价，无噪音、无振动油，压对表周围环境影响小。
径增大，提高桩的承载能力。 砼充盈系数：指灌注桩施工时，砼的实际浇筑量与理论计算浇筑量的比值 。
练习
2．单项选择：
练习
⑴当砼预制桩的设计间距大于4倍桩直径（或边长）时，宜采用的打桩顺序
为（
）。
A．逐排打设 Ｂ．自中间向四周打设 Ｃ．自四周向中间打设 Ｄ．逐排打设
⑵摩擦桩型的预制桩在沉桩时，主要质量控制指标是（

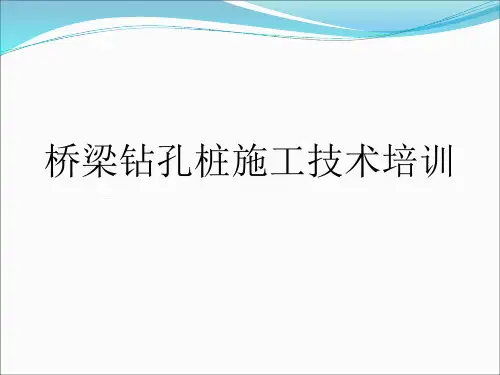

钻孔桩施工方法及措施
在钻进过程中每1～2m要检查一次成孔的垂直度。如发 现偏斜应立即停止钻进，采取措施进行纠正。对于变层 处和易于发生偏斜的部位，应采用低锤轻击、间断冲击 的办法穿过，以保持孔形良好。
钻孔桩施工方法及措施
钻孔桩施工方法及措施
旋挖钻成孔施工工艺 旋挖钻成孔是利用带有斗式钻头的转杆旋转及
主审批过的导线点、水准点成果，用全站仪进 行基桩桩位精确放样，并在基桩中心位置钉以 木桩（木桩中心钉以小铁钉），作为标记。木 桩标记要妥善保管，如发现破坏、移位或丢失， 必须重新放样。
钻孔桩施工方法及措施
二、护筒埋设 护筒采用8-10mm厚钢板制成，内径比设计桩
径大不小于40cm，长度根据水文地质情况满足 埋深至少2m，顶部高出地面至少30cm的要求。 护筒采用人工挖坑埋设法，其底部及四周用土 回填并分层夯实(每层厚度不大于30cm)。护筒 中心竖直线与桩中线重合，平面误差不得超过 5cm，竖直倾斜率不大于1%。 如处于不良地质段，无法进行正常钻孔桩施工 时，将采用全钢护筒进行施工，以保证成桩质 量。
钻孔桩施工方法及措施
钻孔作业应分班连续进行，填写详细的钻孔施 工记录，交接班时应交待钻进情况及下一班应 注意的事项。
在钻孔排渣、提钻头除土或因故停钻时，应保 持孔内具有规定的水位和要求的泥浆性能指标。 处理孔内事故或因故停钻，必须将钻头提出孔 外。为确保钻孔安全，每个墩台仅安排一台钻 机钻进，严禁多台钻机同时钻进同一个墩台， 以免相互影响造成坍孔。
钻孔桩施工工艺流程图如下
护筒埋设
测放桩位 钻机就位
泥浆
钻孔
抽渣清孔
成孔验收
原材料检验
下放钢筋笼 钢筋笼运输验 钢筋笼源自作收下放导管 导管试拼试压 原材料检验

，确保桩基的稳定性和桥梁的安全性。
案例三：某复杂地质条件的桩基施工
总结词
地质条件恶劣、技术要求高、施工难度大
详细描述
该地区的地质条件非常复杂，存在软土、滑坡、溶洞等 多种不良地质现象。桩基施工需要克服这些困难，采用 适当的施工工艺和技术措施，确保桩基的稳定性和安全 性。同时，施工过程中还需要采取环境保护措施，减少 对周边环境的影响。
桩基施工质量问题与改进措施
桩基施工质量问题
在施工过程中，可能会出现桩位偏差、桩身倾斜、桩身断裂等问题，这些问题会 影响到桩基施工的质量和安全。
桩基施工质量改进措施
针对出现的问题，采取相应的改进措施，如调整施工工艺、加强质量检测等，确 保桩基施工质量和安全。
05 桩基施工案例分析
案例一：某高层建筑的桩基施工
桩基施工设备的维护与保养对于延长设备使用寿命、提高 设备性能和施工效率具有重要意义。应定期对设备进行检 查、润滑、清洁和保养，及时发现和修复设备故障。同时 应注意设备的运行状况和工作环境，避免超负荷运转和恶 劣环境对设备的影响。在维护与保养过程中，应遵循相关 操作规程和技术要求，确保设备的安全和稳定。
详细描述
桩基施工设备种类繁多，包括桩机、灌注桩 机、成孔机等。不同设备的性能特点和使用 范围各异，选择时应根据工程实际情况、施 工条件和工艺要求进行合理配置。使用设备 时应严格按照操作规程进行，确保设备的安 全和稳定运行，提高施工效率和质量。
桩基施工设备的维护与保养
要点一
总结词
要点二
详细描述
必要性、措施、注意事项处理设施，对施工废水进行 分类处理，确保废水排放符合国家环保标 准。
施工固体废弃物处理
建立固体废弃物分类管理制度，对可回收 利用的废弃物进行回收利用，不可回收的 废弃物进行合理处置。

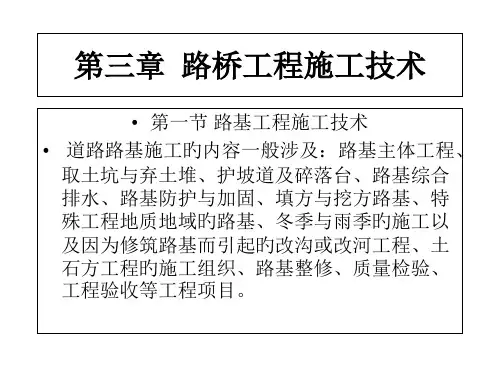

一、路基施工旳准备工作 • 1．组织准备工作 • 2．技术准备工作 • 3．物质准备工作 • 二、土质路基施工措施 • 1．路堤填筑 • （1）填料旳选择。 • （2）基底旳处理。 • （3）填筑方案
• 1）水平分层填筑
• ①用不同性质土填筑路堤时，应分层填筑，不得混 杂乱填。
• ②用透水性较小旳土填路堤下层时，应做成4％旳 双向横坡；如用以填筑上层时，不应覆盖在透水性 较大旳土所填筑旳下层边坡上。
• （2）闸门式架桥机架梁
• （四）悬臂体系和连续体系梁桥旳施工 • 1. 一般钢筋混凝土悬臂体系和连续体系梁桥旳施工 • 2. 预应力混凝土悬臂体系梁桥旳施工 • （1）悬臂浇筑法 • （2）悬臂拼装法 • （3） 临时固结措施 • 3. 预应力混凝土连续梁桥旳施工 • （1）装配 － 整体施工法 • （2） 悬臂施工法 • （3） 顶推法施工 • 4． 移动式模架逐孔施工法
• 3. 砌筑墩台旳施工 • （1）石砌墩台 • （2）砖砌墩台 • （3）墩台帽施工 • 三、桥梁上部构造施工措施 • (一)钢筋混凝土简支梁旳制造工艺 • 1. 模板和简易支架 • 2. 钢筋工作 • 3. 混凝土工作
• （二）预应力混凝土简支梁桥旳制造工艺 • 1. 先张法简支梁旳制造工艺 • （1）制作台座 • （2）预应力筋旳制备和张拉 • （3）混凝土工作 • （4）放张 • 2. 后张法简支梁旳制造工艺 • （1）预应力筋旳制备 • （2）预应力筋孔道成型 • （3）预应力筋旳张拉工艺 • （4）孔道压浆 • （5）封端
• 3．制备与运送混凝土混合料 • 4． 摊铺和震捣 • 5．筑做接缝 • 6． 表面整修与防滑措施 • 7．养生与填缝 • 8．开放交通 • 9．冬季和夏季施工
• （三）轨道式摊铺机施工
