预制装配式钢筋混凝土一体化剪力墙体抗震性能研究一、内容概述随着我国建筑业的快速发展，预制装配式建筑技术在建筑工程中的应用越来越广泛。
其中预制装配式钢筋混凝土一体化剪力墙体作为一种新型的结构形式，具有施工速度快、质量可控、环保节能等优点。
然而由于其抗震性能的要求较高，如何提高预制装配式钢筋混凝土一体化剪力墙体的抗震性能成为了亟待解决的问题。
A. 研究背景和意义随着社会经济的快速发展，建筑工程在城市化进程中扮演着越来越重要的角色。
预制装配式建筑作为一种新型建筑方式，以其高效、节能、环保等优点逐渐受到广泛关注。
钢筋混凝土一体化剪力墙体作为预制装配式建筑的重要组成部分，其抗震性能对于保障建筑物的安全使用具有重要意义。
然而目前关于预制装配式钢筋混凝土一体化剪力墙体抗震性能的研究尚不充分，尤其是在地震作用下的抗震性能评估方面存在一定的局限性。
因此开展预制装配式钢筋混凝土一体化剪力墙体抗震性能研究具有重要的理论价值和实际应用意义。
首先研究预制装配式钢筋混凝土一体化剪力墙体的抗震性能有助于提高建筑物的整体抗震能力。
通过对墙体结构的抗震性能分析，可以为设计单位提供合理的结构设计方案，从而提高建筑物在地震作用下的安全性。
同时研究结果还可以为相关政策制定者提供科学依据，以便制定更加严格的抗震设计标准和规范。
其次研究预制装配式钢筋混凝土一体化剪力墙体的抗震性能有助于推动预制装配式建筑的发展。
随着我国对建筑产业现代化的大力推进，预制装配式建筑已经成为建筑行业的重要发展方向。
而高性能的钢筋混凝土一体化剪力墙体是实现预制装配式建筑可持续发展的关键因素之一。
因此深入研究其抗震性能，对于推动预制装配式建筑行业的技术进步和产业升级具有重要意义。
研究预制装配式钢筋混凝土一体化剪力墙体的抗震性能有助于提高公众对建筑安全的认识。
随着地震灾害频发，公众对建筑物抗震性能的要求越来越高。
通过研究成果的传播和普及，可以提高公众对预制装配式建筑抗震性能的认知度，从而引导公众选择更加安全、可靠的建筑产品。
钢筋混凝土剪力墙抗震性能及尺寸效应试验研究目录一、内容描述 (2)1. 研究背景和意义 (3)1.1 钢筋混凝土剪力墙结构的重要性 (3)1.2 抗震性能研究的必要性 (5)1.3 尺寸效应研究的意义 (6)2. 研究现状及发展趋势 (7)2.1 国内外研究现状 (8)2.2 发展趋势与挑战 (10)二、试验方案与装置 (11)1. 试验目的与方案制定 (12)1.1 试验目的明确 (13)1.2 方案制定流程 (14)2. 试验装置与材料性能 (14)2.1 试验装置介绍 (15)2.2 材料性能参数 (16)三、钢筋混凝土剪力墙抗震性能试验 (17)1. 试验过程与实施步骤 (18)1.1 试件制作与安装 (20)1.2 加载制度与数据收集 (20)1.3 试验现象记录与分析 (21)2. 抗震性能分析 (22)2.1 破坏形态分析 (23)2.2 承载能力分析 (25)2.3 变形性能分析 (25)四、钢筋混凝土剪力墙尺寸效应试验 (27)一、内容描述本研究旨在探讨钢筋混凝土剪力墙的抗震性能及其尺寸效应，通过对现有国内外相关规范和标准的研究，分析了剪力墙的设计原则、构造要求和技术措施。
在此基础上，提出了一种新型的钢筋混凝土剪力墙结构设计方法，以提高其抗震性能。
通过对比试验研究，验证了新型设计方法的有效性。
为了更全面地了解剪力墙的抗震性能，本研究还从尺寸效应的角度对其进行了深入探讨。
通过对比不同尺寸的剪力墙在地震作用下的受力性能，揭示了尺寸效应对剪力墙抗震性能的影响规律。
还对剪力墙的抗震性能与尺寸效应之间的关系进行了定量分析，为优化剪力墙结构设计提供了理论依据。
结合实际工程案例，对新型设计方法和尺寸效应的影响进行了实证验证。
通过对实际工程中剪力墙的抗震性能测试，验证了新型设计方法的有效性和尺寸效应对剪力墙抗震性能的影响程度。
本研究从多个角度对钢筋混凝土剪力墙的抗震性能及其尺寸效应进行了全面、系统的探讨，为提高剪力墙结构的抗震性能提供了理论支持和实用方法。
《M型钢-混凝土组合剪力墙抗震性能有限元分析》篇一一、引言随着建筑结构的不断发展和进步，M型钢-混凝土组合剪力墙作为一种新型的建筑结构形式，在高层建筑、桥梁等大型建筑中得到了广泛的应用。
这种组合结构形式在抗震方面表现出了优异的性能，但其在不同地震作用下的响应和破坏机理仍需进一步研究和探讨。
因此，本文采用有限元分析方法，对M型钢-混凝土组合剪力墙的抗震性能进行了深入的研究和分析。
二、模型建立与参数设置1. 模型建立本文采用有限元软件进行建模。
根据实际工程中的M型钢-混凝土组合剪力墙结构形式，建立了相应的有限元模型。
模型中考虑了M型钢与混凝土的相互作用，以及剪力墙的几何尺寸、配筋情况等因素。
2. 参数设置在有限元分析中，为了全面了解M型钢-混凝土组合剪力墙的抗震性能，设置了不同的地震作用、不同配筋率、不同混凝土强度等参数进行模拟分析。
同时，还考虑了材料非线性和几何非线性等因素的影响。
三、有限元分析结果1. 地震作用下的响应在地震作用下，M型钢-混凝土组合剪力墙表现出了一定的延性和耗能能力。
随着地震作用的增大，剪力墙的位移逐渐增大，但整体上仍保持了较好的稳定性和承载能力。
同时，M型钢与混凝土的相互作用使得剪力墙的抗震性能得到了进一步提高。
2. 配筋率和混凝土强度的影响配筋率和混凝土强度是影响M型钢-混凝土组合剪力墙抗震性能的重要因素。
随着配筋率的增加，剪力墙的承载能力和延性得到了提高，但过高的配筋率可能会导致材料浪费和成本增加。
而混凝土强度的提高则能够增强剪力墙的抗侧移能力和耗能能力，但也会增加结构的脆性。
因此，在实际工程中需要根据具体情况进行合理的配筋和混凝土强度设计。
3. 破坏机理分析在地震作用下，M型钢-混凝土组合剪力墙的破坏机理主要包括钢筋屈服、混凝土开裂和剥落等。
在有限元分析中，可以观察到这些破坏现象的发生和发展过程。
同时，通过分析剪力墙的应力分布和变形情况，可以进一步了解其破坏机理和抗震性能。

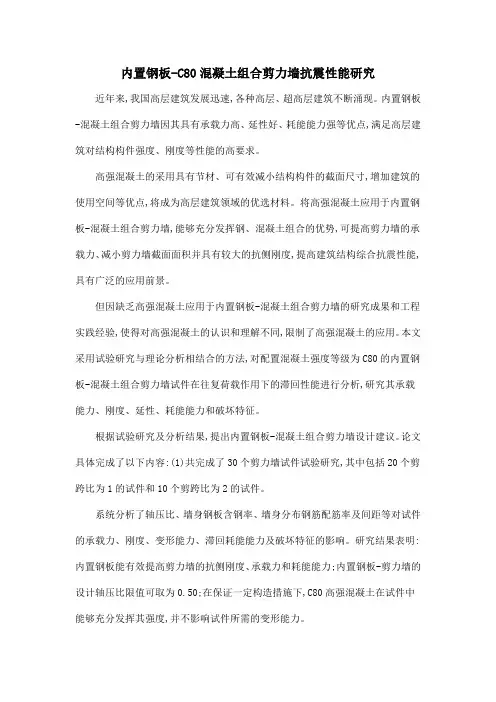

内置钢板-C80混凝土组合剪力墙抗震性能研究近年来,我国高层建筑发展迅速,各种高层、超高层建筑不断涌现。
内置钢板-混凝土组合剪力墙因其具有承载力高、延性好、耗能能力强等优点,满足高层建筑对结构构件强度、刚度等性能的高要求。
高强混凝土的采用具有节材、可有效减小结构构件的截面尺寸,增加建筑的使用空间等优点,将成为高层建筑领域的优选材料。
将高强混凝土应用于内置钢板-混凝土组合剪力墙,能够充分发挥钢、混凝土组合的优势,可提高剪力墙的承载力、减小剪力墙截面面积并具有较大的抗侧刚度,提高建筑结构综合抗震性能,具有广泛的应用前景。
但因缺乏高强混凝土应用于内置钢板-混凝土组合剪力墙的研究成果和工程实践经验,使得对高强混凝土的认识和理解不同,限制了高强混凝土的应用。
本文采用试验研究与理论分析相结合的方法,对配置混凝土强度等级为C80的内置钢板-混凝土组合剪力墙试件在往复荷载作用下的滞回性能进行分析,研究其承载能力、刚度、延性、耗能能力和破坏特征。
根据试验研究及分析结果,提出内置钢板-混凝土组合剪力墙设计建议。
论文具体完成了以下内容:(1)共完成了30个剪力墙试件试验研究,其中包括20个剪跨比为1的试件和10个剪跨比为2的试件。
系统分析了轴压比、墙身钢板含钢率、墙身分布钢筋配筋率及间距等对试件的承载力、刚度、变形能力、滞回耗能能力及破坏特征的影响。
研究结果表明:内置钢板能有效提高剪力墙的抗侧刚度、承载力和耗能能力;内置钢板-剪力墙的设计轴压比限值可取为0.50;在保证一定构造措施下,C80高强混凝土在试件中能够充分发挥其强度,并不影响试件所需的变形能力。
(2)采用基于修正斜压场理论的VT2程序进行内置钢板-混凝土组合剪力墙的非线性有限元分析,从应力-应变层次出发,对这种试件在模拟地震作用的低周反复加载试验条件下的受力机制和受力全过程进行了更为深入的模拟分析,并与试验结果进行对比。
从每个试件的对比结果看,VT2计算得到的荷载-位移曲线与试验滞回曲线吻合度较高,钢筋混凝土有限元单元受压及受拉破坏位置、形态、裂缝走向均与试验结果近似,具有较高的准确性。

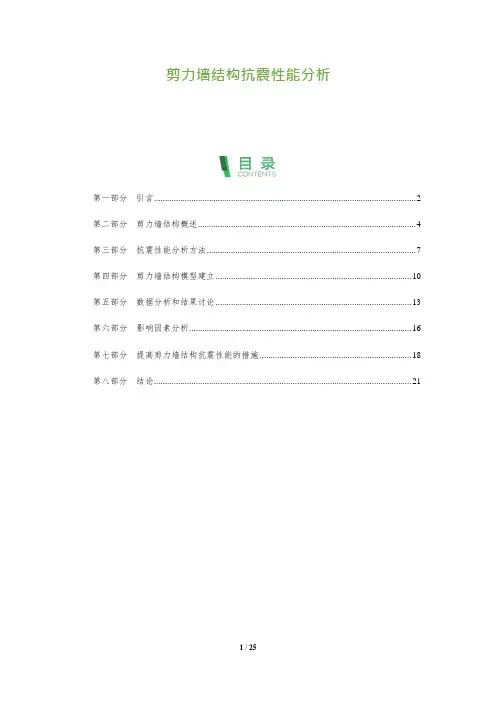

剪力墙结构抗震性能分析第一部分引言 (2)第二部分剪力墙结构概述 (4)第三部分抗震性能分析方法 (7)第四部分剪力墙结构模型建立 (10)第五部分数据分析和结果讨论 (13)第六部分影响因素分析 (16)第七部分提高剪力墙结构抗震性能的措施 (18)第八部分结论 (21)第一部分引言随着科技的进步和城市化进程的加速，建筑物的抗震性能越来越受到重视。
剪力墙结构作为一种常见的建筑结构形式，其抗震性能的研究具有重要的实际意义。
本文旨在通过对剪力墙结构抗震性能的分析，探讨提高剪力墙结构抗震性能的有效方法。
首先，本文介绍了剪力墙结构的基本概念和分类。
剪力墙结构是由钢筋混凝土墙体构成的，主要承受水平荷载的一种建筑结构形式。
根据墙体走向和受力特点，剪力墙结构可以分为整体剪力墙、单片剪力墙和框支剪力墙等类型。
接下来，本文详细分析了剪力墙结构的抗震性能。
剪力墙结构的抗震性能主要取决于墙体的强度、刚度和延性。
本文通过对剪力墙结构在不同地震荷载下的响应进行模拟分析，研究了剪力墙结构的抗震性能。
结果表明，剪力墙结构的抗震性能受到墙体类型、墙体配筋、墙体截面尺寸等多种因素的影响。
然后，本文提出了一些提高剪力墙结构抗震性能的方法。
这些方法包括优化墙体配筋、增加墙体的截面尺寸、采用新型墙体材料等。
通过对这些方法的模拟分析，结果表明这些方法可以有效提高剪力墙结构的抗震性能。
最后，本文对剪力墙结构抗震性能的研究进行了总结和展望。
虽然剪力墙结构在地震荷载下具有一定的抗震性能，但是随着地震频率和强度的增加，剪力墙结构的抗震性能有待进一步提高。
因此，未来需要对剪力墙结构的抗震性能进行更加深入的研究，以期为提高建筑物的抗震性能提供更多的理论支持。
总之，本文通过对剪力墙结构抗震性能的分析，探讨了一些提高剪力墙结构抗震性能的有效方法。
这些方法可以为实际工程中提高剪力墙结构的抗震性能提供参考依据。
同时，本文也对剪力墙结构抗震性能的研究进行了总结和展望，以期未来能够对剪力墙结构的抗震性能进行更加深入的研究。

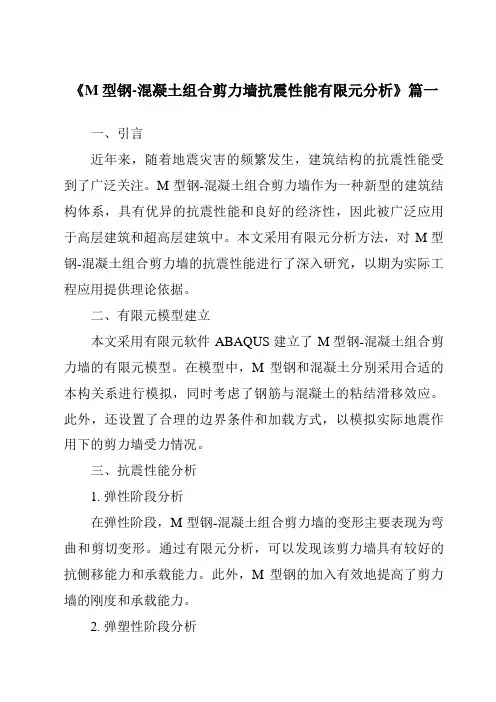

《M型钢-混凝土组合剪力墙抗震性能有限元分析》篇一一、引言近年来，随着地震灾害的频繁发生，建筑结构的抗震性能受到了广泛关注。
M型钢-混凝土组合剪力墙作为一种新型的建筑结构体系，具有优异的抗震性能和良好的经济性，因此被广泛应用于高层建筑和超高层建筑中。
本文采用有限元分析方法，对M型钢-混凝土组合剪力墙的抗震性能进行了深入研究，以期为实际工程应用提供理论依据。
二、有限元模型建立本文采用有限元软件ABAQUS建立了M型钢-混凝土组合剪力墙的有限元模型。
在模型中，M型钢和混凝土分别采用合适的本构关系进行模拟，同时考虑了钢筋与混凝土的粘结滑移效应。
此外，还设置了合理的边界条件和加载方式，以模拟实际地震作用下的剪力墙受力情况。
三、抗震性能分析1. 弹性阶段分析在弹性阶段，M型钢-混凝土组合剪力墙的变形主要表现为弯曲和剪切变形。
通过有限元分析，可以发现该剪力墙具有较好的抗侧移能力和承载能力。
此外，M型钢的加入有效地提高了剪力墙的刚度和承载能力。
2. 弹塑性阶段分析随着地震作用的加剧，M型钢-混凝土组合剪力墙将进入弹塑性阶段。
此时，剪力墙的变形将进一步增大，同时出现裂缝和损伤。
通过有限元分析，可以发现该剪力墙在弹塑性阶段仍具有较好的抗震性能和耗能能力。
此外，M型钢与混凝土之间的相互作用使得剪力墙的损伤分布更加均匀。
3. 参数分析为了进一步了解M型钢-混凝土组合剪力墙的抗震性能，本文还进行了参数分析。
通过改变M型钢的尺寸、配筋率和混凝土强度等参数，分析了这些因素对剪力墙抗震性能的影响。
结果表明，适当的增大M型钢的尺寸和配筋率、提高混凝土强度等措施均能提高剪力墙的抗震性能。
四、结论通过有限元分析，本文对M型钢-混凝土组合剪力墙的抗震性能进行了深入研究。
结果表明，该剪力墙具有优异的抗侧移能力和承载能力，同时在弹塑性阶段仍具有较好的耗能能力和抗震性能。
此外，通过参数分析发现，适当的增大M型钢的尺寸、配筋率和提高混凝土强度等措施均能提高剪力墙的抗震性能。

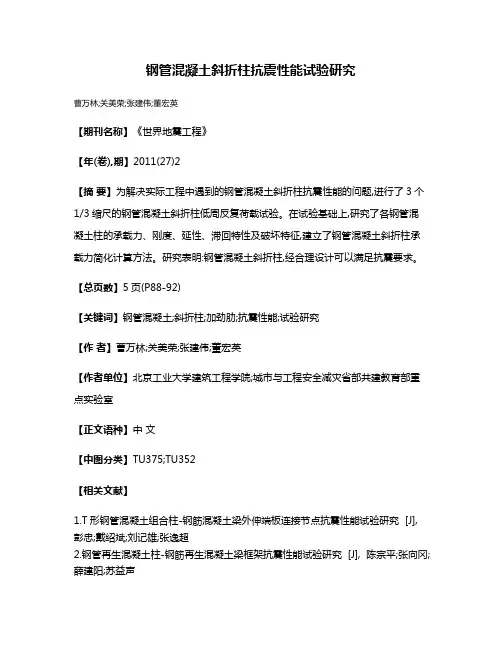

钢管混凝土斜折柱抗震性能试验研究
曹万林;关美荣;张建伟;董宏英
【期刊名称】《世界地震工程》
【年(卷),期】2011(27)2
【摘要】为解决实际工程中遇到的钢管混凝土斜折柱抗震性能的问题,进行了3个1/3缩尺的钢管混凝土斜折柱低周反复荷载试验。
在试验基础上,研究了各钢管混凝土柱的承载力、刚度、延性、滞回特性及破坏特征,建立了钢管混凝土斜折柱承载力简化计算方法。
研究表明:钢管混凝土斜折柱,经合理设计可以满足抗震要求。
【总页数】5页(P88-92)
【关键词】钢管混凝土;斜折柱;加劲肋;抗震性能;试验研究
【作者】曹万林;关美荣;张建伟;董宏英
【作者单位】北京工业大学建筑工程学院;城市与工程安全减灾省部共建教育部重点实验室
【正文语种】中文
【中图分类】TU375;TU352
【相关文献】
1.T形钢管混凝土组合柱-钢筋混凝土梁外伸端板连接节点抗震性能试验研究 [J], 彭忠;戴绍斌;刘记雄;张逸超
2.钢管再生混凝土柱-钢筋再生混凝土梁框架抗震性能试验研究 [J], 陈宗平;张向冈;薛建阳;苏益声
3.变截面斜缀管式钢管混凝土格构柱抗震性能研究 [J], 欧智菁;陈盛富;林上顺
4.钢管混凝土斜柱抗剪环-环梁节点抗震性能试验 [J], 傅剑平;程思聪;黄宗瑜;方长建;张兰;马良璇
5.多腔扁钢管混凝土斜折柱抗震性能试验研究 [J], 曹万林;关美荣;王立长;董宏英;张建伟
因版权原因，仅展示原文概要，查看原文内容请购买。
第27卷第2期2007年4月
地 震 工 程 与 工 程 振 动
EARTHQUAKEENGINEERINGANDENGINEERINGVIBRATIONVol.27No.2
Apr.2007
收稿日期:2006-09-15; 修订日期:2006-12-27 基金项目:国家自然科学基金项目(50678010);北京市属市管高校拔尖创新人才基金项目(05004311200501) 作者简介:曹万林(1954-),男,教授,博士,主要从事工程抗震研究.
文章编号:1000-1301(2007)02-0081-04型钢混凝土剪力墙的抗震性能研究曹万林,范燕飞,张建伟,王新杰,王志惠,宋义平(北京工业大学建筑工程学院,北京100022)
摘要:型钢混凝土剪力墙(亦称为SRC剪力墙)是一种新型的剪力墙,其抗弯承载力、抗剪承载力及延性均好于普通剪力墙。本文简要总结了近年来国内外关于型钢混凝土剪力墙抗震研究的成果。在此基础上,进行了较高轴压比下内藏钢桁架混凝土组合高剪力墙的抗震性能试验研究。试验研究表明,内藏钢桁架的存在明显改善了高轴压比下型钢混凝土高剪力墙的抗震性能。关键词:型钢混凝土;剪力墙;内藏钢桁架;轴压比;抗震性能中图分类号:P315.97;TU375 文献标志码:A
ResearchonseismicperformanceofsteelreinforcedconcreteshearwallsFANYanfei,CAOWanlin,ZHANGJianwei,WANGXinjie,WANGZhihui,SONGYiping(TheCollegeofArchitectureandCivilEngineering,BeijingUniversityofTechnology,Beijing100022,China)
Abstract:Steelreinforcedconcreteshearwallisanewkindofshearwalls,whichhasbetterflexure,bearingca-pacityandductilitythanusualshearwalls.Someachievementshavebeenbrieflyintroducedaboutrecentresearchofsteelreinforcedconcreteshearwalls.Baseduponthesestudies,theexperimentalstudyontheseismicperform-anceofhigh-riseshearwallswithconcealedsteeltrussofhighaxial-loadratiohasbeendone.Theexperimentalre-sultsshowthatthesettingofconcealedsteeltrusscanobviouslyimprovetheseismicperformanceofhigh-risesteelreinforcedconcreteshearwallofhighaxial-loadratiocomparedwiththeusualones.Keywords:steelreinforcedconcrete;shearwall;concealedsteeltruss;axial-loadratio;seismicperformance
引言 型钢混凝土构件是以型钢为钢骨并在型钢周围配置钢筋浇筑混凝土后而形成的一种新型组合混凝土构件。由于型钢混凝土中的型钢与其外包混凝土能够共同工作,两种材料的强度都能得到充分利用。与钢筋混凝土构件相比,型钢混凝土构件具有承载力大、延性好、抗震能力强的特点。SRC剪力墙近年来在高层、超高层中得到愈来愈广泛的应用。因而国内外的科研人员在这一领域也做了一定的研究[1]。然而,目前关于
SRC剪力墙的抗震性能试验研究主要集中在轴压比为0或者轴压比较小的情况。在一些实际工程中,如建筑的底部剪力墙常遇到轴压比较大的情况,当轴压比增大后,SRC剪力墙的抗震性能如何,如何合理进行设计,这些尚需要进行进一步研究。因此,本文重点进行了笔者提出的内藏钢桁架混凝土组合剪力墙在较高轴压比下的抗震性能试验研究。
DOI:10.13197/j.eeev.2007.02.0131 SRC剪力墙的抗震研究概况下面简要介绍一下国内外相关研究的概况。双层钢板内填混凝土组合剪力墙。它具有承载力高、延性好等优点,但造价偏高且施工较为复杂,因此在工程中还很少应用。Emori[2]对双层钢板内填混凝土剪力墙进行了研究,双层钢板之间焊接了横向和纵向的加劲肋。从试验结果来看,试件具有较高的承载力和良好的延性。Link等[3]对两层钢板中间内填混凝土并在钢板中设置竖向加劲肋的组合墙板剪力墙在竖向荷载和水平反复荷载下的极限承载力和后期承载力进行了非线性有限元分析。钢和混凝土之间的作用用带拉格朗日因子的裂缝单元来模拟,计算结果和实验结果吻合良好。分析结果表明这种剪力墙在峰值点后可以保持稳定的后期承载力直至达到很大的变形,说明试件具有良好的延性。这种较高的后期承载力源自试件在达到峰值点后的应力重分布。带工字钢边框的组合剪力墙。它由工字钢边框和钢筋混凝土墙板组成,边框和墙板通过焊接在外边框梁柱上的栓钉连接。这种形式的剪力墙受力分工明确:钢框架承受竖向荷载和由地震作用引起的倾覆力矩,混凝土墙板承受水平剪力。同时钢框架也可以对混凝土墙板起到约束的作用。Tong等[4]进行了一个1/3缩尺无轴力的工字钢框架-钢筋混凝土墙板组合剪力墙的拟静力试验研究。试验结果表明:带工字钢边框的组合剪力墙在反复荷载作用下混凝土墙板首先开裂,接着工字钢边框逐渐屈服,最后由于墙板的角部混凝土被压碎而破坏,破坏时边框并未出现撕裂的现象。这种剪力墙受力分工明确,但钢框架对钢筋混凝土墙板的约束作用较弱,在钢筋混凝土墙板破坏而退出工作后,钢框架也很难起到“二道防线”的作用。Saari等[5]
对连接钢框架和混凝土墙板的栓钉在地震反复荷载下的力学性能进行了试验研究。结果表明:栓钉的承载能力和变形能力对试件的整体工作性能有很大影响。在反复荷载下,栓钉承受拉力和压力的反复作用,而轴向拉力对栓钉的承载力和变形能力有很大的削弱。在栓钉的周围设置一些约束构造有助于充分发挥栓钉的承载力和变形能力。带钢管混凝土边框的组合剪力墙。主要有2种形式:一种是带钢管混凝土边框的钢板剪力墙,即在钢管混凝土框架中内嵌一块钢板。这种形式的组合剪力墙自重轻,延性好,墙板和边框连接可靠,但钢墙板容易出现局部屈曲的现象。Driver等进行了1个4层单跨的带钢管混凝土边框的钢板剪力墙的低周反复荷载试验[6]。Astaneh等进行了2个带钢管混凝土边框的钢板剪力墙抗震性能试验研究[7]。在试验中观测到,钢墙
板在加载至0.006倍的层间高度时开始发生斜向的局部屈曲现象。试验结果表明,滞回曲线饱满,下降段平缓,试件具有良好的延性和耗能能力,钢管混凝土柱在墙板破坏后依然可以承受后期荷载。另一种是带钢管混凝土边框的钢筋混凝土组合剪力墙。钢管混凝土组合剪力墙采用钢筋混凝土墙板,边框采用钢管混凝土端柱和工字钢梁结合的形式,在墙板和钢管混凝土柱之间用一些构造措施加强连接。这种组合剪力墙具有较高的整体抗震性能,可以使结构中的钢管混凝土柱和剪力墙在变形过程中能达到更协调的变形,从而表现出更好的延性能力。带型钢边框低剪力墙。西南交通大学黄雄军等共进行了5个带型钢边框低剪力墙的试验研究[8],试验
的主要目的是考察劲性混凝土边框低剪力墙的极限承载力、破坏形态、延性及耗能能力。罗英等在试验基础上提出了叠加形式的带边框低剪力墙的抗剪承载力计算公式,分别考虑了边框与墙板的破坏机理,公式计算值与试验实测值符合良好[9]。黄双华等在有限元分析的基础上结合试验研究的结果,提出了边框柱发生弯
曲破坏的低剪力墙极限承载能力计算模型,建立了计算公式,计算结果与实测值符合良好[10]。
设置型钢刚架的钢筋混凝土低剪力墙。东南大学刘航等针对底层框架-剪力墙多层砖房的剪力墙抗震问题,提出了在钢筋混凝土低剪力墙内设置型钢刚架,成为劲性钢筋混凝土低剪力墙,其型钢骨架主要由梁柱边框型钢和交叉型钢组成[11]。
钢骨联肢剪力墙。同济大学武敏刚、吕西林对钢骨联肢剪力墙进行了抗震性能试验研究[12]。进行了3
个开洞联肢钢骨剪力墙试件的伪静力抗震试验。试验表明,钢骨混凝土低剪力墙的剪切破坏形态与普通混凝土低剪力墙的破坏形态没有明显区别,但钢骨的存在使得墙体杭剪承载力大大提高。内藏钢桁架混凝土组合剪力墙及筒体。笔者从提高剪力墙自身耗能能力和承载力角度,提出了内藏钢桁架混凝土组合剪力墙及筒体,并已被授予国家专利[13,14]。
82 地 震 工 程 与 工 程 振 动 第27卷2 内藏钢桁架混凝土剪力墙试验研究笔者已完成了5个较高轴压比下混凝土剪力墙低周反复荷载下的抗震性能试验研究,本文简介其中3个试件的研究概况。3个试件:1个为普通剪力墙SW2.2-1,1个为内藏钢框架-钢筋桁架剪力墙SW2.2-2,1个为内藏钢桁架剪力墙SW2.2-3。试验模型按1/3缩尺,轴压比约为0.5。其中试件SW2.2-2和SW2.2-3的配筋及配置型钢图见图1,3个试件的滞回曲线图见图2,3个试件的破坏形态照片见图3。试验表明:与普通剪力墙相比,内藏钢框架-钢筋桁架剪力墙和内藏钢桁架剪力墙的滞回环相对饱满,延性及耗能能力显著提高,底部塑性耗能区的高度显著增大,裂缝分布域较高、较广,可充分发挥混凝土裂缝在开裂和闭合过程中的耗能作用,主斜裂缝出现较晚且发展缓慢,说明了内藏桁架的存在延缓了裂缝的开展,这对稳定剪力墙的后期性能是十分重要的。
图1 模型尺寸及配筋、配型钢图Fig.1 Geometryandreinforcementdetailsofspecimens
图2 各剪力墙滞回曲线Fig.2 Lateralloadversustophorizontaldisplacementloopsofthespecimens
83第2期曹万林等:型钢混凝土剪力墙的抗震性能研究
