钢筋混凝土剪力墙与钢骨混凝土梁的连接构造图

板以下部位，但边框梁的截面宽度比暗梁宽。也就是说，边框 梁的截面宽度大于墙身厚度，因而形成了凸出剪力墙面的一个 边框。
二、剪力墙平法制图规则
1. 剪力墙平法施工图表示方法
剪力墙平法施工图：指在剪力墙平面布置图上采用列表 注写法或截面注写法表示。
剪力墙平法施工图的表示方法：
剪力墙平面布置图可采用适当比例单独绘制，也可与柱 或梁平面布置图合并绘制。
如果由一个或多个竖向筒体(由剪力墙 围成的薄壁筒或由密柱框架构成的框筒)组成 的结构，称为“筒体结构”。
本部分剪力墙结构构造
2.剪力墙结构包含哪些构件？ 剪力墙结构包含“一墙、二柱、三梁”，也就是说包含一
种墙身、两种墙柱、三种墙梁。 （1）一种墙身
剪力墙的墙身就是一道混凝土墙，常见厚度在200mm以 上，一般配置两排钢筋网。
剪力墙平法制图标准构造
• 洛川县城市建设投资开发
主要内容 一、剪力墙基本概念 二、剪力墙平法制图规则 三、剪力墙标准构造详图
一、剪力墙基本概念
1、什么是剪力墙
• 剪力墙结构——由钢筋混凝土墙体构成的承重体系。 竖向是钢筋混凝土墙板，水平方向仍然是钢筋混凝土 的楼板搭载墙上。
标高表
平面图
墙梁表
墙身表
墙柱表
（1）剪力墙柱表内容：
（2）剪力墙身表内容：
（3） 剪 力 墙 梁 表 内 容
关于墙梁其他需注意：
➢当连梁设有对角暗撑、交叉斜筋、集中对角斜筋 时的标注请阅读11G101-1第16页。 ➢墙梁侧面纵筋，当墙中水平筋满足要求，就不用 单独设置梁侧面筋，表中就不标注；当不能满足时， 表中应有补充注明梁侧面纵筋的具体数值。
❖ 连梁 连梁其实是一种特殊的墙身，它是上下楼层窗（门）洞口

（３）剪力墙端部洞口连梁纵筋构造。当剪力墙端部长度≤max（laE ，600ｍｍ）时， 可采 用弯折锚固形式，上下部纵筋伸至剪力墙外侧纵筋内侧后弯折15d。但当剪力墙端部长度 ≥max(laE ,600mm)时，仍采用直锚形式。 （４） 连梁箍筋和拉筋。连梁箍筋设置范围分两种情况， 即中间层连梁和顶层连梁。
剪力墙细部构造详图
中间层连梁箍筋仅设置在洞口宽度范围内，而顶层连梁箍筋不仅在洞口宽度范围内设置， 在上下纵筋锚固区也应设置直径同跨中间距为150ｍｍ的箍筋。
拉筋直径：当梁宽≤350ｍｍ时，为６ｍｍ；梁宽＞350ｍｍ时为8ｍｍ。拉筋间距为２倍 箍筋间距，竖向沿侧面水平筋隔一拉一。
剪力墙细部构造详图
剪力墙细部构造详图
连梁配筋构造
在剪力墙结构中，连接墙肢与墙肢的梁称为连梁。
（１）单洞口连梁纵筋构造，剪力墙连梁上下部纵筋锚入剪力墙内的长度为max(laE， 600mm)。 （２）双洞口连梁纵筋构造，当两洞口的洞间墙长度不能满足两侧连梁纵筋直锚长度 2*min(laE,600mm)的要求时，可采用双洞口连梁。其构造要求为连梁上部、下部、侧面纵 筋连续通过洞间墙，上下部纵筋锚入剪力墙内的长度为max(laE,600mm)。
建筑结构与识图
主讲人：
Part 1
任务一
课程复习
常用的结构体系
框架体系 剪力墙体系 框架-剪力墙体系
筒体体系
梁和柱为主要承重构件
墙体作为竖向承重和抵 抗侧力的结构
框架结构中增设一定数 量的钢筋混凝土剪力墙
筒体由若干片剪力墙围 合而成的封闭井筒式结构
课程复习：列表注写
课程复习：列表注写
课程复习：截面注写
当圆形洞口直径D≤300ｍ ｍ时， 洞口四周设置补强钢 筋。当圆形洞口300ｍｍ＜ D ≤800ｍｍ时，洞口四周设置 正六边形补强钢筋。当圆形洞 口直径D＞800ｍｍ时，沿洞口 周长配置环形加强筋。在洞口 上下设置补强暗梁。

受拉σ1
预先施加
压应力σ2
受拉σ1
预先施加
压应力σ2
σ1+σ2
钢筋混凝土构件图和钢结构图
σ1+σ2
二、钢筋
1.钢筋级别及符号 2.钢筋的分类和作用 3.钢筋混凝土构件的保护层 4.钢筋和纲箍的弯钩 5.钢筋的表示方法和标注
钢筋混凝土构件图和钢结构图
1. 钢筋级别及符号
钢筋有热轧钢筋、热处理钢筋和冷拉、冷拔等类型。
及相关的现行规范和标准 3.钢筋混凝土构件详图是在假想混凝土为透明体状
态下，以细实线表示构件外轮廓，以粗实线或圆 点表达钢筋，并进行标注的图样。
钢筋混凝土构件图和钢结构图
一、钢筋混凝土构件详图图示特点
4.钢筋混凝土构件详图按对象不同，有配筋图、模 板图。
配筋图表示构件内部的钢筋配置、形状、数量和规 格。
上柱和下柱钢筋伸入牛腿
搭接长度
±0.000
柱底标高-1.10钢0筋混凝土构件图和钢结构图
上柱
钢筋混凝土构件图和钢结构图
下柱
钢筋混凝土构件图和钢结构图
牛腿部位的钢筋搭接
5
4
钢筋混凝土构件图和钢结构图
4.1.3 钢结构构件及其详图示例
钢结构构件是指用型钢和钢板组成的结构构件 屋架、网架、柱、吊车梁、柱间支撑等钢结构构件 工业建筑和大跨建筑常采用钢结构 一、钢结构构件的图示方法 二、钢结构构件详图
20 0
①
2990
②
275 283
2040
275 283
③ 62.5
2990
62.5
240
④ 190
钢筋混凝土构件图和钢结构图
16 2990 2 16 3556 1 10 3115 2

参见11G101-1 P53 P68
二、剪力墙身竖向钢筋构造
剪力墙身竖向钢筋构造包括:垂直分布筋在剪力墙身中的 构造、剪力墙竖向钢筋顶部构造、剪力墙变截面处竖向钢筋 构造和剪力墙竖向分布筋连接构造。
竖向钢筋包括墙身的竖向分布筋和墙柱(暗柱和端柱)的纵 向钢筋，而“竖向分布筋”仅仅包括剪力墙身钢筋网中的垂 直分布筋(即竖向分布筋)。
项目五 剪力墙的识图与应用
5.1 剪力墙的基本概念 5.2 剪力墙的平法设计规则 5.3 剪力墙柱的钢筋构造
5.4 剪力墙身的钢筋构造 5.5 剪力墙梁的钢筋构造
5.4 剪力墙身的钢筋构造
一、剪力墙身水平分布筋构造 二、剪力墙身竖向钢筋构造
一、剪力墙身水平分布筋构造
1.水平分布筋在剪力墙身中的构造 （1）剪力墙多排配筋的构造
2.剪力墙Q1钢筋排布图
518
518
•图6-6-2 剪力墙Q1水平截面钢筋排布图
6.关键部位钢筋长度计算 剪力墙Q1关键部位钢筋长度计算如下：
表6-6-1 钢筋计算表
Байду номын сангаас
位置
钢筋搭接长度计算
分析
上下相邻两排水平筋交错搭接
1.2laE=1.2×36×12=518
暗柱内弯折后15d
15d=15×12=180
6.水平钢筋在端柱中的构造 P69 图6-4-10
课堂练一练
6.6.1 剪力墙身实训操练 1.剪力墙Q1施工图
在某住宅楼的工程施工图中截取了Q1的平法施工图， 下面我们通过剪力墙Q1平法施工图，绘制其水平截面钢筋排布图。
图6-6-1 剪力墙Q1平法施工图
工程信息 混凝土强度等级：C25； 抗震等级：三级； 环境类别：一类； 现浇板厚：100。

剪力墙竖向钢筋构造
剪力墙竖向钢筋构造
剪力墙竖向钢筋构造
剪力墙竖向钢筋构造
时间：2021.03.12
创作：欧阳文
剪力墙水平分布、竖向钢筋构造三维示意图
时间：2021.03.12
创作：欧பைடு நூலகம்文
剪力墙水平分布钢筋构造
剪力墙水平分布钢筋构造
剪力墙水平分布钢筋构造
剪力墙水平分布钢筋构造
剪力墙水平分布钢筋构造
剪力墙水平分布钢筋构造
剪力墙水平分布钢筋构造
剪力墙水平分布钢筋构造
剪力墙水平分布钢筋构造
剪力墙水平分布钢筋构造
剪力墙竖向钢筋构造

图6-6-7构造边缘端柱构造 图6-6-8
2.约束边缘构件YAZ、YDZ、YYZ、YJZ构造
(1)约束边缘端柱YDZ与构造边缘端柱GDZ的共同点和不
同点
共同点:在矩形柱的范围内布置纵筋和箍筋。 不同点： 1)约束边缘端柱YDZ的“λv区域”，也就是阴影 部分(即配箍区域)，不但包括矩形柱的部分，而且伸出一段 翼缘，其伸出翼缘的净长度详设计或图集，见图6-6-9。 2)与构造边缘端柱GDZ不同的是，约束边缘端柱YDZ还有 一个“λv/2区域”，即图中“虚线部分”。在这个“虚线 区域”内每个竖向分布筋都设置拉筋。
(3)当钢筋直径＞28mm时不宜采用搭接连接。
请参考12G101-1 6-1 图5-6-6
• 课堂练一练
二、暗柱和端柱的钢筋构造
暗柱的钢筋设置包括：暗柱的纵筋、箍筋和拉筋。 端柱的钢筋设置包括：端柱的纵筋、箍筋和拉筋。在框 架一剪力墙结构中，剪力墙的端柱经常担当框架结构中的框 架柱的作用，这时候端柱的钢筋构造应该遵照框架柱的钢筋 构造。 暗柱和端柱在03G101-1图集中统称为边缘构件，并且把 它们划分为约束边缘构件和构造边缘构件两大类，下面分别 介绍构造边缘构件和约束边缘构件的钢筋构造及适用范围。 1.构造边缘构件GAZ、GDZ、GYZ、GJZ构造 (1)构造边缘端柱GDZ仅在矩形柱的范围内布置纵筋和箍 筋。见图6-6-7。 (2)构造边缘暗柱的构造见图6-6-8。
(2)约束边缘暗柱与构造边缘暗柱的共同点和不同点 共同点:在暗柱的端部或者角部都有一个阴影部分(即配箍区 域)见图6-6-10，其纵筋、箍筋及拉筋详设计标注。
凡是拉筋都应该拉住纵横方向的钢筋，所以，暗柱的拉
筋也要同时钩住暗柱的纵筋和箍筋。
不同点：约束边缘暗柱除了阴影部分(即配箍区域)以外，在 阴影部分与墙身之间还存在一个“虚线区域”,在这个“虚 线区域”内每个竖向分布筋都设置拉筋。

剪力墙边框梁钢筋构造(三)
楼层边框梁钢筋竖向构造
剪力墙边框梁钢筋构造(四)
顶层边框梁构造
剪力墙边框梁钢筋构造(五)
顶层边框梁钢筋竖向构造
剪力墙暗梁钢筋构造(一)
楼层暗梁与连梁顶一平钢筋构造
剪力墙暗梁钢筋构造(二)
楼层暗梁在连梁腰部位置钢筋构造
剪力墙暗梁钢筋构造(三)
楼层暗梁钢筋竖向截面构造
剪力墙柱插筋锚固弯折长度
竖直段长度(mm)
弯折长度a(mm)
>=0.5laE
12d>=150
>=0.6laE
10d>=150
>=0.7laE
8d>=150
>=0.8laE
6d>=150
剪力墙柱插筋构造-条基、筏基(一)
• 条形基础、筏形基础容许竖向直锚深度>=laE
剪力墙柱插筋构造-条基、筏基(二)
剪力墙身竖向分布筋连接构造-绑扎
剪力墙身竖向分布筋连接构造-非绑扎
剪力墙身竖向分布筋变截面构造
墙身顶部竖向分布筋构造
墙身拉筋构造(一)
墙身拉筋构造(二)

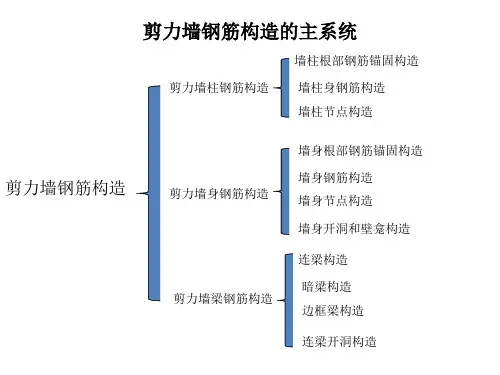

剪力墙梁钢筋构造
本节内容： 剪力墙连梁钢筋构造 剪力墙边框梁钢筋构造 剪力墙暗梁钢筋构造
剪力墙连梁钢筋构造(一)
单洞口连梁钢筋构造
剪力墙连梁钢筋构造(二)
• 桩基承台梁容许竖向直锚深度>=laE且>=35d
剪力墙身插筋构造-桩基承台(二)
• 桩基承台梁容许竖向直锚深度<laE且<35d
剪力墙身插筋构造-框支梁
剪力墙身水平筋构造-端柱
剪力墙身水平筋构造-翼墙
剪力墙身水平筋构造-转角
剪力墙身水平筋构造-边缘暗柱或无暗柱封边

6.5.1 楼面梁与剪力墙平面外连接边节点构造
L5-2 — 剪力墙留后浇槽口，次梁下部纵向钢筋机械连接
剪力墙留后浇槽口，次梁下部纵向钢 筋机械连接的楼面梁与剪力墙平面外连 接边节点构造，次梁纵筋的锚固处理方 式，与剪力墙留竖向后浇段式的节点构 造形式相同。
6.5 识读楼面梁与剪力墙连接节点构造详图
6.5.2 楼面梁与剪力墙平面外连接中间节点构造
L6-1 — 剪力墙留竖向后浇段，次梁下部纵向钢筋机械连接
次梁端部设键槽面，与剪力墙竖向后浇段连接 。
次梁下部纵筋端部预埋机械连接接头，通过连 接纵筋锚固在剪力墙竖向后浇段中，锚固长度不小 于12d，且需伸至过剪力墙中心线。
次梁上部纵筋跨支座贯通布置。
了解
制图规则内容 运用 规则内容判识 综合 制图规则，归纳出混
--画出#图
凝土构件施工信息类
别
技 能
情 感
模仿
例图识读 应用 应用##注写 掌握
交换##注写
激情
随着识图图纸
追问自己：乐于 心境 的增加渐入结
训练自己成为技
构施工图识读
术应用人才吗？
佳境
我志愿成为卓越工程 热情 师为此耐心细致的钻
研图纸，融合所学构 造知识、建筑材料知
6.5.2 楼面梁与剪力墙平面外连接中间节点构造
L6-4 — 剪力墙留后浇槽口，次梁底面有高差，次梁下部纵向钢筋机械连接
剪力墙留后浇槽口，次梁底面有高差，次梁下 部纵向钢筋机械连接的楼面梁与剪力墙平面外连接 中间节点构造，次梁钢筋锚固方式与剪力墙留竖向 后浇段L6-2构造形式相同。
层次
领域
认 知
初级 中级 高级 备注
连接纵筋由设计确定。当连接节点处无墙体水 平筋时，可采用次梁下部预留外伸纵筋的做法。
