基于EDA的8位数码管显示

八位数码管动态显示程序这个是51hei 开发板专区里转来的一个程序，注释很详细，运行也没有问题,原文地址：51hei/bbs/dispbbs.asp?boardid=10id=4140/*动态数显的设计思路,首先是我们要先知道怎样才能使哪个位亮,显示的段是什么数值,接下来就是中断时间的问题了,设计步骤如下,如果要让八个数码管静态显示1 到8,我们可以修改中断时间,如把50000 改成100 或更低*/#includereg52.h #includeintrins.h#define uint unsigned int#define uchar unsigned charsbit duan=P2;sbit wei=P2;uchar a,numw,numd;uchar code tabled[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; /*第二步骤,创建段显数值的对码表0~9 数值.如果要显示1~8 数值,最好多加前后两位数0 跟9,因为后面++移位时就能按我们常规顺序亮下去,至于如何显示对应数值请先看数码显示电路图*/ uchar code tablew[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; //第二步骤,创建位显,就是显示的位置,这个码表相对简单,用二进制表示11111110~01111111,是0 的为八位数显管的位置void main(){a=0; //定义个时间函数numw=0; //附位显初值为0 位numd=0; //附段显初值为0 位TMOD=0X01;//第四步骤,附中断暂存器初值TH0=(65535-50000)/256; //附中断请求时间初值,高8 位TL0=(65536-50000)%256; //附中断请求时间初值,低8 位EA=1; //开启总中断ET0=1; //开启定时中断TR0=1; //启动定时中断while(1){ if(a==10) //第三步骤,执行速度,如果等20 差不多是1 秒,则往下执行,相当于单位数值亮的时间{a=0; //重新附值初值0 numd++; //段显值++ if(numd==9) //如果段值在对码表第9 位则转下执行numd=1; /*重新附值段显值对应对码表第1 位,因为++所以0位并不在数码管中显示. 如果要显示,也会因为++而在第二轮中显示出*/ duan=1;//开启段显端P0=tabled[numd];//附段显P0 值对应段显值对码表duan=0; //锁存wei=1; //开启位显端P0=tablew[numw];//附位显P0 值对应位显值对码表wei=0; //锁存numw++; //相当于位显移位if(numw==8) //如果位显值到对应位显对码表第八位则转下执行numw=0; //重新附值位显值对应对码表第0 位起/*下面是简单的单个数码管显示例证第一骤, 修改后在第三步骤内#include”reg52.h”#include”intrins.h”sbit duan=P2;//段显端口sbit wei=P2;//位显端口void main(){//P0=0xff; 数码管不显示任何信号,默认情况下通电本身就不显示, 可以不写duan=1; //开启段显端口P0=0x06; //附值段显数值为1,可以查阅数码管电路图相对应显示的对码表duan=0; //锁存,保持上一步段显状态,硬件说明请查阅74HC573 功能wei=1; //开启位显端口P0=0xfe; //附值位显位置,01111111,左边第一位,为0 的显示wei=0; //锁存,保持上一步位显状态,硬件说明请查阅74HC573 功能}*/ } } }void timer0() interrupt 1 /*第四步骤,中断时间函数这个相当于移位数显的速度, 速度够快,人眼就会有余辉效应, 感觉8 位数显一直在亮着,相当于正在播放的电影胶卷*/{TH0=(65536-50000)/256;TL0=(65536-50000)%256;a++;}/*以上有什么地方还需要改进的还请老师明示*/tips:感谢大家的阅读，本文由我司收集整编。

8位8段LED数码管动态扫描显示
项目名称：8位8段LED数码管动态扫描显示班级：09电二姓名：解健学号：09020313
一．实验目的
1.掌握数码管动态扫描显示原理及实现方法。

2．掌握动态扫描显示电路驱动程序的编写方法。

二．实验电路
第一步:先在Proteu软件中设计仿真电路原理图。

第四步：最后观察设计的电路图是否能得到预想的效果，若不能，进行检查，找到毛病且纠正。

流程图
开始灭显示器I=0延时Counter=0Counter=0选择段选择段点亮所有位按数值点亮位延时延时
Counter++YCounter<8NI++YNNCounter++YCounter<8N停止Y结束I<30
实验现象：
显示器点亮所有段，持续约1，然后灭显示器，持续2,最后显示“hello-93”，保持。

附：程序
#include#include#defineTRUE1#definedataPortP0#defineledConPortP 2
{unignedchari,counter=0;
for(i=0;i<30;i++){
voiddelay_5u(void){_nop_();_nop_();}
voiddelay_50u(void){unignedchari;for(i=0;i<4;i++){delay_5u() ;}}
voiddelay_100u(void){delay_50u();delay_50u();}
for(j=0;j<10;j++)delay_100u();ucM--;}}。

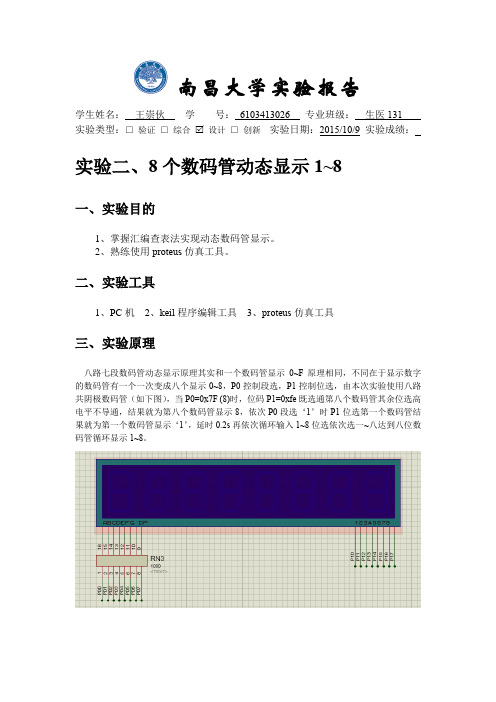

南昌大学实验报告学生姓名：王崇伙学号：6103413026 专业班级：生医131实验类型：□验证□综合 设计□创新实验日期：2015/10/9 实验成绩：实验二、8个数码管动态显示1~8一、实验目的1、掌握汇编查表法实现动态数码管显示。

2、熟练使用proteus仿真工具。

二、实验工具1、PC机2、keil程序编辑工具3、proteus仿真工具三、实验原理八路七段数码管动态显示原理其实和一个数码管显示0~F原理相同，不同在于显示数字的数码管有一个一次变成八个显示0~8，P0控制段选，P1控制位选，由本次实验使用八路共阴极数码管（如下图），当P0=0x7F (8)时，位码P1=0xfe既选通第八个数码管其余位选高电平不导通，结果就为第八个数码管显示8，依次P0段选‘1’时P1位选第一个数码管结果就为第一个数码管显示‘1’，延时0.2s再依次循环输入1~8位选依次选一~八达到八位数码管循环显示1~8。

四、实验程序框图五、实验程序#include<stc15.h>#include<intrins.h>#include<gpio.h>#define uchar unsigned charsbit P_HC595_SER=P0^0;sbit P_HC595_RCLK=P2^4;sbit P_HC595_SRCLK=P0^3;uchar code SEG7[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0 X39,0X5E,0X79,0X71,0x00};uchar code Scon_bit[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};uchar data Dis_buf[]={16,16,16,16,16,16,16,0};void Delay1ms(){unsigned char i,j;_nop_();_nop_();_nop_();i=11;j=190;do{while(--j);}while(--i);}void F_Send_595(uchar x){uchar i;for(i=0;i<8;i++){x=x<<1;P_HC595_SER=CY;P_HC595_SRCLK=1;P_HC595_SRCLK=0;}}void display(void){uchar i;for(i=0;i<8;i++){F_Send_595(Scon_bit[i]);F_Send_595(SEG7[Dis_buf[i]]);P_HC595_RCLK=1;P_HC595_RCLK=0;Delay1ms();}}六、实验结果六、实验总结通过本次实验让我加深了对数码管显示功能的理解，并进一步也掌握了使用proteus 仿真。

基于FPGA的8位数码管扫描显⽰电路设计8位数码管扫描显⽰电路设计⼀、实验⽬的1、学习8位数码管扫描显⽰电路设计2、继续学习元件例化语句的使⽤3、继续学习VHDL的CASE语句应⽤及多层次设计⽅法⼆、实验原理图中所⽰的是8位数码扫描电路，其中每个数码管的8个段：h、g、f、e、d、c、b、a(h是⼩数点)都分别连在⼀起，8个数码管分别由8个选通信号k1、k2、…k8来选择。

被选通的数码管显⽰数据，其余关闭。

如在某⼀时刻，k3为⾼电平，这是仅k3对应的数码管显⽰来⾃段信号端的数据，⽽其他7个数码管呈现关闭状态。

根据这种电路状态，如果希望在8个数码管显⽰的数据，就必须通过选通信号k1、k2、…k8分别单独选通，并在此同时，在段信号输⼊⼝加上希望在该对应数码管上显⽰的数据，于是选通信号的扫变，就能实现扫描显⽰的⽬的。

实验内容⼀中clk是扫描时钟：SG为7段控制信号，由⾼位⾄低位分别接g、f、e、d、c、b、a7个段：BT是位选控制信号，接上图中的8个选通信号：k1、k2、 (8)程序中cnt8是⼀个3位计数器，作为扫描计数信号，由进程P2⽣成；进程P3是7段译码查表输出程序；进程P1是对8个数码管选通的扫描程序，例如当cnt8等于“001”时，K2对应的数码管被选通，同时，A被赋值3，再由进程P3译码输出“1001111”，显⽰在数码管上即为“3”；当cnt8扫变时，将能在8个数码管上显⽰数据：13579bdf.三、实验内容1、设计8位数码管扫描显⽰电路并进⾏仿真和下载验证；（1）实验程序LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY SCAN_LED ISPORT(CLK:IN STD_LOGIC;A1,A2,A3:IN STD_LOGIC_VECTOR(3 DOWNTO 0);SG:OUT STD_LOGIC_VECTOR(6 DOWNTO 0);BT:OUT STD_LOGIC_VECTOR(7 DOWNTO 0));END;ARCHITECTURE one OF SCAN_LED ISSIGNAL CNT4:STD_LOGIC_VECTOR(1 DOWNTO 0);SIGNAL A:STD_LOGIC_VECTOR(3 DOWNTO 0);BEGINP1:PROCESS(CNT4)BEGINCASE CNT4 ISWHEN "000"=>BT<="00000001";A<=1;WHEN "001"=>BT<="00000010";A<=3;WHEN "010"=>BT<="00000100";A<=5;WHEN "011"=>BT<="00001000";A<=7;WHEN "100"=>BT<="00010000";A<=9;WHEN "101"=>BT<="00100000";A<=11;WHEN "110"=>BT<="01000000";A<=13;WHEN "111"=>BT<="10000000";A<=15;WHEN OTHERS=>NULL;END CASE;END PROCESS P1;P2:PROCESS(CLK)BEGINIF CLK' EVENT AND CLK='1' THEN CNT4<=CNT4+1;END IF;END PROCESS P2;P3:PROCESS(A)BEGINCASE A ISWHEN "0000"=>SG<="0111111";WHEN "0001"=>SG<="0000110"; WHEN "0010"=>SG<="1011011";WHEN "0011"=>SG<="1001111"; WHEN "0100"=>SG<="1100110";WHEN "0101"=>SG<="1101101"; WHEN "0110"=>SG<="1111101";WHEN "0111"=>SG<="0000111"; WHEN "1000"=>SG<="1111111";WHEN "1001"=>SG<="1101111"; WHEN OTHERS=>NULL;END CASE;END PROCESS P3;END;（2）模式5电路图（3）引脚锁定与⽂件下载（4）实验结果2、设计⼀个1000进制计数器，把计数器和数码管扫描显⽰电路进⾏连接，显⽰计数值。

EDA实验5数码管（LED）驱动显示设计实验六数码管(LED)驱动显示设计一、实验目的1.学习7段数码显示译码器设计；2.学习硬件扫描显示电路的设计。

二、实验原理1、7段数码显示译码器原理通常的小规模专用IC，如74或4000系列的器件只能作十进制BCD码译码，然而数字系统中的数据处理和运算都是2进制的，所以输出表达都是16进制的，为了满足16进制数的译码显示（数码管可以显示0~F），最方便的方法就是利用译码程序在FPGA/CPLD中来实现。

EL-EDA-Ⅲ实验系统的显示采用8位八段共阴极数码管（高电平有效），所对应的接口序号为：8段驱动接口：a、b、c、d、e、f、g、Dp；例6-1作为7段译码器，输入为需要显示的数，输出信号LED7S 的7位分别接如图1数码管的7个段，高位在左，低位在右。

例如当LED7S输出为“1101101”时，数码管的7个段：g、f、e、d、c、b、a分别接1、1、0、1、1、0、1；接有高电平的段发亮，于是数码管显示“5”。

注意：这里没有考虑表示小数点的发光管，如果要考虑，需要增加段h，例6-1参考程序中的output [6:0] LED7S 应改为output [7:0] LED7S。

图6-1共阴数码管及其电路【例6-1】module DECL7S (A, LED7S);input [3:0] A;output [6:0] LED7S;reg [6:0] LED7S;always @(A)begincase(A)4'b0000 : LED7S<=7'b0111111;//从此句可以看出LED7S[7]应该接到数码管的//g段上4'b0001: LED7S <= 7'b0000110 ;4'b0010: LED7S <= 7'b1011011;4'b0011: LED7S <= 7'b1001111;4'b0100: LED7S <= 7'b1100110 ;4'b0101: LED7S <= 7'b1101101;4'b0110: LED7S <= 7'b1111101 ;4'b0111: LED7S <= 7'b0000111 ;4'b1000: LED7S <= 7'b1111111 ;4'b1001: LED7S <= 7'b1101111 ;4'b1010: LED7S <= 7'b1110111 ;4'b1011: LED7S <= 7'b1111100 ;4'b1100: LED7S <= 7'b0111001 ;4'b1101: LED7S <= 7'b1011110 ;4'b1110: LED7S <= 7'b1111001 ;4'b1111: LED7S <= 7'b1110001 ;endcaseendendmodule2、8位数码扫描显示原理四位拨码开关产生8421BCD码，经译码电路后成为7段数码管（不包括小数点段位）的字形显示驱动信号（a…g）。

编写程序使实验板上八段数码管循环显示0 到9 字符1.八段数码管嵌入式系统中，经常使用八段数码管来显示数字或符号，由于它具有显示清晰、亮度高、使用电压低、寿命长的特点，因此使用非常广泛。

结构八段数码管由八个发光二极管组成，其中七个长条形的发光管排列成“日”字形，右下角一个点形的发光管作为显示小数点用，八段数码管能显示所有数字及部份英文字母。

见图1。

图1 八段数码管的结构类型八段数码管有两种不同的形式：一种是八个发光二极管的阳极都连在一起的，称之为共阳极八段数码管；另一种是八个发光二极管的阴极都连在一起的，称之为共阴极八段数码管。

工作原理以共阳极八段数码管为例，当控制某段发光二极管的信号为低电平时，对应的发光二极管点亮，当需要显示某字符时，就将该字符对应的所有二极管点亮；共阴极二极管则相反，控制信号为高电平时点亮。

电平信号按照dp，g，e…a 的顺序组合形成的数据字称为该字符对应的段码，常用字符的段码表如下：表1 常用字符的段码表显示方式八段数码管的显示方式有两种，分别是静态显示和动态显示。

静态显示是指当八段数码管显示一个字符时，该字符对应段的发光二极管控制信号一直保持有效。

动态显示是指当八段数码管显示一个字符时，该字符对应段的发光二极管是轮流点亮的，即控制信号按一定周期有效，在轮流点亮的过程中，点亮时间是极为短暂的（约1ms），由于人的视觉暂留现象及发光二极管的余辉效应，数码管的显示依然是非常稳定的。

基础知识地址0x10000004为数码管的数据寄存器,控制数码管的段码输出.数码管扫描控制地址为0x10000006,8位访问Bit0 –控制数码管0 –低电平有效Bit1 –控制数码管1 –低电平有效Bit2 –控制数码管2 –低电平有效Bit3 –控制数码管3 –低电平有效Bit4 –控制数码管4 –低电平有效Bit5 –控制数码管5 –低电平有效实验说明1、制作LED字符与码段对应表unsigned char seg7table[16] = {/* 0 1 2 3 4 5 6 7*/0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8,/* 8 9 A B C D E F*/0x80, 0x90, 0x88, 0x83, 0xc6, 0xa1, 0x86, 0x8e };2、扫描控制*((U8*) 0x02000006) = 0x3E; /* 使能第一个数码管 */段码输出*((U8*) 0x02000004) = seg7table[0]; /* 输出数据 0 */思考：简述LED的显示原理以及LED的显示办法静态显示和动态显示各有什么优缺点设计"HELLO"的码表,编写程序循环显示"HELLO"。

硬件实验四 八段数码管显示一、实验要求利用实验箱提供的显示电路，动态显示一行数据.二、实验目的1. 了解数码管动态显示的原理。

2. 了解用总线方式控制数码管显示。

三、实验线路及连线四、实验说明1．本实验箱提供了6 位8段码LED 显示电路，学生只要按地址输出相应数据，就可以实现对显示器的控制。

显示共有6位，用动态方式显示。

8位段码、6位位码是由两片74LS374输出。

位码经MC1413或ULN2003倒相驱动后，选择相应显示位。

本实验箱中8位段码输出地址为0X004H ，位码输出地址为0X002H 。

此处X 是由KEY/LED CS 决定，参见地址译码。

做键盘和LED 实验时，需将KEY/LED CS 接到相应的地址译码上。

以便用相应的地址来访问。

例如，将KEY/LED CS 接到CS0上，则段码地址为08004H ，位码地址为08002H 。

连线 连接孔1连接孔2 1KEY/LED_CS CS0 位选通信号 (0x002H) 段码输出(0x004H) 数据总线七段数码管的字型代码表如下表：五、程序参考程序、框图OUTBIT equ 08002h ; 位控制口OUTSEG equ 08004h ; 段控制口data segmentLEDBuf db 6 dup(?) ; 显示缓冲Num db 1 dup(?) ; 显示的数据DelayT db 1 dup(?)LEDMAP: ; 八段管显示码db 3fh, 06h, 5bh, 4fh, 66h, 6dh, 7dh, 07h db 7fh, 6fh, 77h, 7ch, 39h, 5eh, 79h, 71h data endscode segmentassume cs:code, ds:dataDelay proc nearpush ax ; 延时子程序push cxmov al, 0mov cx,axloop $pop cxpop axretDelay endpDisplayLED proc nearmov bx, offset LEDBufmov cl, 6 ; 共6个八段管mov ah, 00100000b ; 从左边开始显示DLoop:mov dx, OUTBITmov al, 0out dx,al ; 关所有八段管mov al, [bx]mov dx, OUTSEGout dx,almov dx, OUTBITmov al, ahout dx, al ; 显示一位八段管push axmov ah, 1call Delaypop axshr ah, 1inc bxdec cljnz DLoopmov dx, OUTBITmov al, 0out dx,al ; 关所有八段管retDisplayLED endpStart proc nearmov ax, datamov ds, axmov Num, 0MLoop:inc Nummov ch,Nummov ah,0mov cl,6mov bx,offset LEDBufFillBuf:mov si, offset LEDMapmov al,chand al,0fhadd ax,simov si,axmov al,[si] ; 数据转换成显示码 mov [bx], al ; 显示码存入显示缓冲 inc bxinc chdec cljnz FillBufmov DelayT,20DispAgain:call DisplayLED ; 显示dec DelayTjnz DispAgainjmp MLoopStart endpcode endsend start六、实验步骤(1) 在实验箱断电的情况下连好线。

八段数码管显示实验报告一.设计目的1.掌握数码管动态显示的原理；2.学会用总线方式控制数码管显示；3.熟悉利用单片机驱动数码管的电路及编程原理。

二．设计内容利用实验箱提供的显示电路，设计一个能够动态显示一行数据的系统。

实验箱一般提供了6位8段码LED显示电路，只要按地址输出相应数据，就可以实现对显示器的控制。

显示共有6位，用动态方式显示。

能够正常显示数据之后，请改变一下数字的变化速度或者LED显示的方向。

三．实验原理1.原理：当用总线方式驱动八段显示管时，请将八段的驱动方式选择开关拨到“内驱”位置；当用I/O方式驱动八段显示管时，请将开关拨到“外驱”位置。

本实验仪提供了6 位8段码LED显示电路，学生只要按地址输出相应数据，就可以实现对显示器的控制。

显示共有6位，用动态方式显示。

8位段码、6位位码是由两片74LS374输出。

位码经MC1413或ULN2003倒相驱动后，选择相应显示位。

本实验仪中 8位段码输出地址为0X004H，位码输出地址为 0X002H。

此处X 是由KEY/LED CS 决定，参见地址译码。

做键盘和LED实验时，需将KEY/LED CS 接到相应的地址译码上。

以便用相应的地址来访问。

例如，将KEY/LED CS 接到CS0上，则段码地址为08004H，位码地址为08002H。

七段数码管的字型代码表如下表：2. 3.程序OUTBIT equ 08002h ; 位控制口OUTSEG equ 08004h ; 段控制口IN equ 08001h ; 键盘读入口LEDBuf equ 60h ; 显示缓冲Num equ 70h ; 显示的数据DelayT equ 75h ;ljmp StartLEDMAP: ; 八段管显示码db 3fh, 06h, 5bh, 4fh, 66h, 6dh, 7dh, 07h db 7fh, 6fh, 77h, 7ch, 39h, 5eh, 79h, 71hDelay: ; 延时子程序mov r7, #0DelayLoop:djnz r7, DelayLoopdjnz r6, DelayLoopretDisplayLED:mov r0, #LEDBufmov r1, #6 ; 共6个八段管mov r2, #00100000b ; 从左边开始显示Loop:mov dptr, #OUTBITmov a, #0movx @dptr, a ; 关所有八段管mov a, @r0mov dptr, #OUTSEGmovx @dptr,amov dptr, #OUTBITmov a, r2movx @dptr, a ; 显示一位八段管mov r6, #01call Delaymov a, r2 ; 显示下一位rr amov r2, ainc r0djnz r1, Loopmov dptr, #OUTBITmov a, #0movx @dptr, a ; 关所有八段管 retStart:mov sp, #40hmov Num, #0MLoop:inc Nummov a, Nummov b, amov r0, #LEDBufFillBuf:mov a, banl a, #0fhmov dptr, #LEDMapmovc a, @a+dptr ; 数字转换成显示码mov @r0,a ; 显示在码填入显示缓冲inc r0inc bcjne r0, #LEDBuf+6, FillBufmov DelayT,#30DispAgain:call DisplayLED ; 显示djnz DelayT,DispAgainljmp MLoopend四．设计步骤1.根据任务书中的系统性能要求，设计实验流程框图；2.学习课程设计相关的原理知识，特别是数码管动态显示的原理；3.对设计出的流程框图，使用汇编语言完成源代码的编写；4.在实验箱配套软件上完成汇编程序的初步调试；5.连接实验箱，完成系统功能性测试；6.完成课程设计报告，报告内容包括：a、程序设计流程框图；b、说明设计的依据；c、记录程序测试的过程；d、说明实验过程中遇到的问题和解决的方法。
